IKEA Rationell tủ bếp góc: bracket đỡ kệ kéo carousel (hợp Utrusta)

Mô tả

Bộ phụ kiện kệ kéo (pull-out) cho tủ bếp góc IKEA đời cũ dòng Rationell thường bị xệ xuống dưới sức nặng của nồi niêu.

Trường hợp của mình, góc phía trước bị trĩu xuống thấp hơn bạc đạn trung tâm hơn 7 cm, nên khi kéo mâm carousel ra thì nồi trượt về phía bạn.

Bộ pull-out Utrusta mới có cơ cấu khác, có thể ổn định hơn, cũng có thể không. Nhìn hình trên website IKEA thì mình đoán cái bracket này cũng dùng được với pull-out Utrusta.

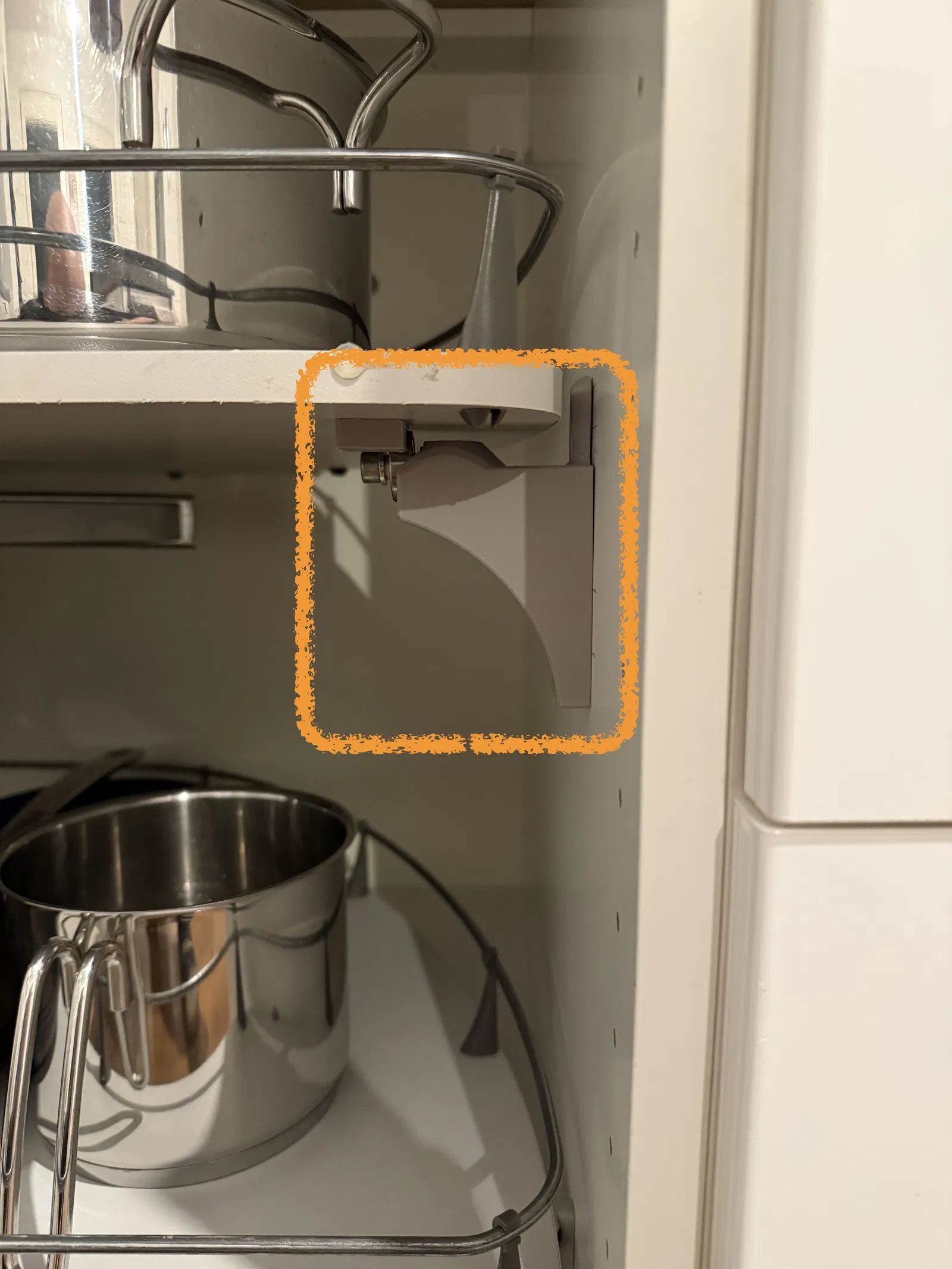

Giải pháp là một cụm đỡ (support structure) dùng bi dẫn hướng (ball bearing guides) cho kệ kéo, giúp dẫn hướng chắc chắn ngay cả khi tải nặng. Mình chọn bi 608 phổ thông để tiếp xúc trực tiếp với kệ, vì áp lực từ kệ khiến giải pháp dùng thanh trượt (sliding guide) không phù hợp. Vậy là mình có một điểm dẫn hướng dạng tròn ở bên dưới; tiện thể mình tận dụng luôn để làm một cục chặn (stop block) nhằm cố định vị trí kệ khi nằm trong tủ. Đây là phần thứ hai bạn cần gắn dưới kệ.

Để cố định kệ đúng vị trí, cần lắp bracket trước, đưa kệ về vị trí nghỉ, rồi bắt vít stopper đúng ngay điểm đó. Cách dễ nhất là đánh dấu vị trí rồi bắt vít khi kệ đang được kéo ra.

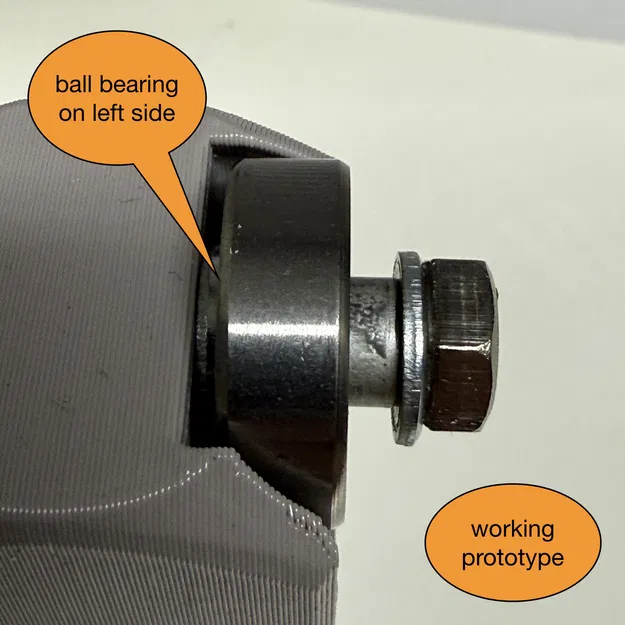

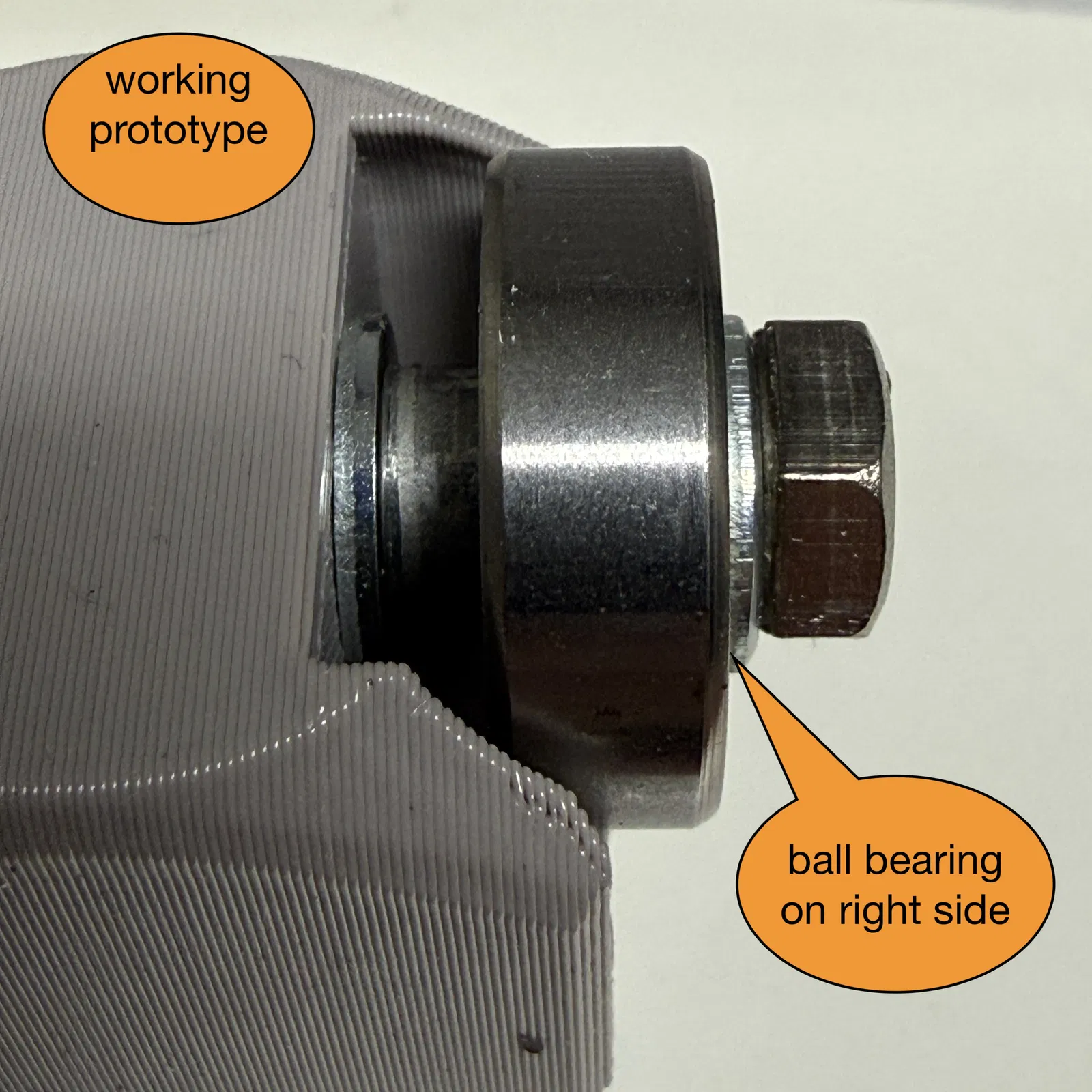

Có hai phiên bản bracket. Bản thứ nhất (M6) giữ vòng bi trên một ống canh (spacer sleeve), nên nó có thể trượt ngang và “đi theo” kệ. Bản này cần nhiều phần cứng hơn, nhưng mình thích hơn vì vòng bi không phải trượt trực tiếp trên ren.

Bản thứ hai chỉ dùng một vít M8 cho vòng bi; bạn có thể chọn cố định vòng bi bằng vít ngắn, hoặc để nó trượt trên ren bằng vít dài hơn.

Danh sách phần cứng (hardware list) nằm ở cuối mô tả này.

Lắp ráp phiên bản M6 (khuyến nghị)

1. Xỏ long đen thứ nhất, ống canh kèm vòng bi, rồi long đen thứ hai vào vít và vặn vào bracket – xong

Lắp ráp phiên bản M8

1. Xỏ vòng bi vào vít rồi vặn vào bracket – xong

Lắp đặt

1. Đo chiều cao của kệ tại vị trí bạc đạn (bearing) ở giữa

2. Đánh dấu chiều cao ở giữa lên thành tủ

3. Với kệ dưới cùng (nếu dùng ở vị trí thấp nhất), bracket có thể dễ dàng gắn sát đáy tủ – kích thước đã được canh chỉnh

4. Tháo kệ pull-out ra nếu bạn không thể nhấc nó lên đúng chiều cao đã đánh dấu. Vừa đẩy kệ vừa canh khi gắn bracket sẽ khá khó

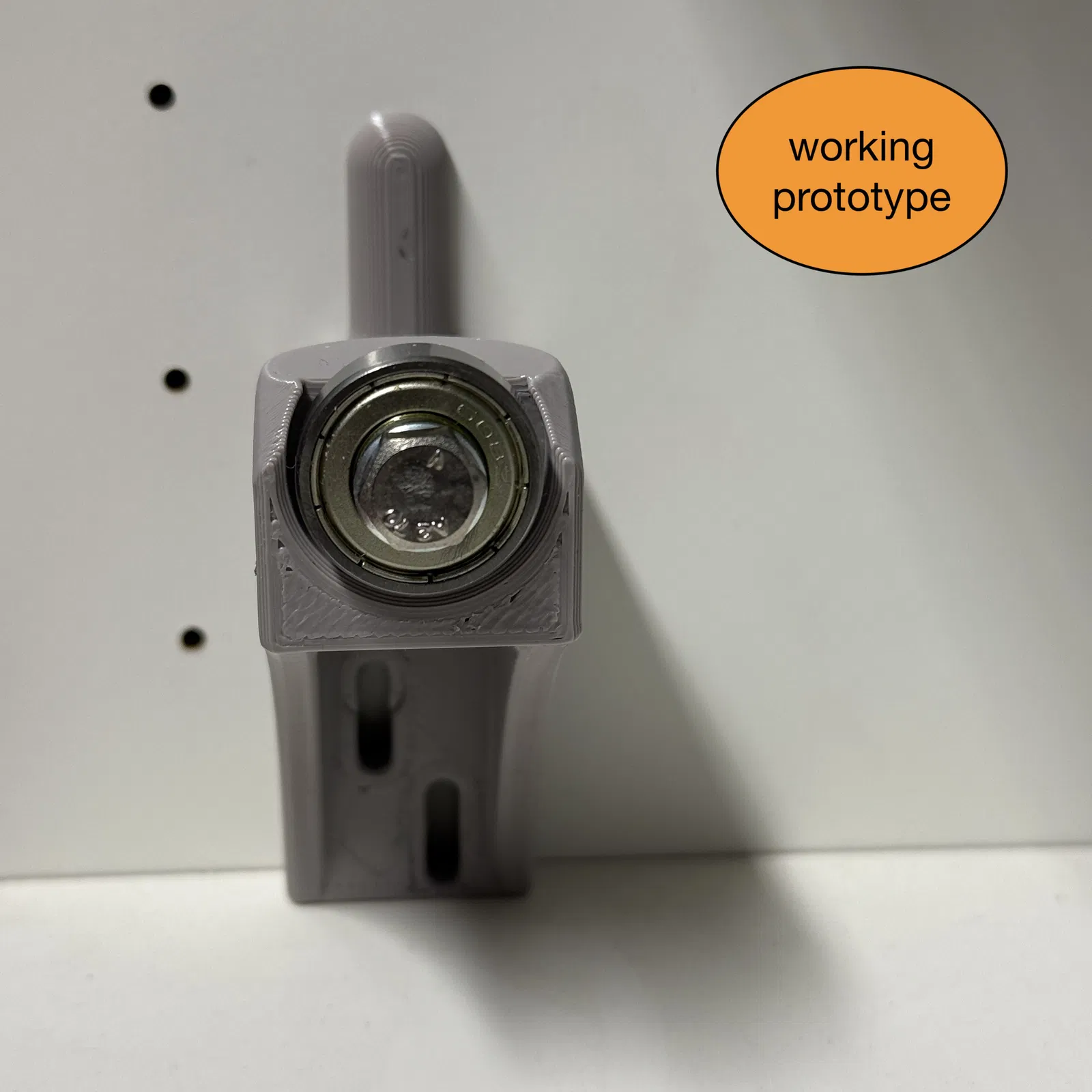

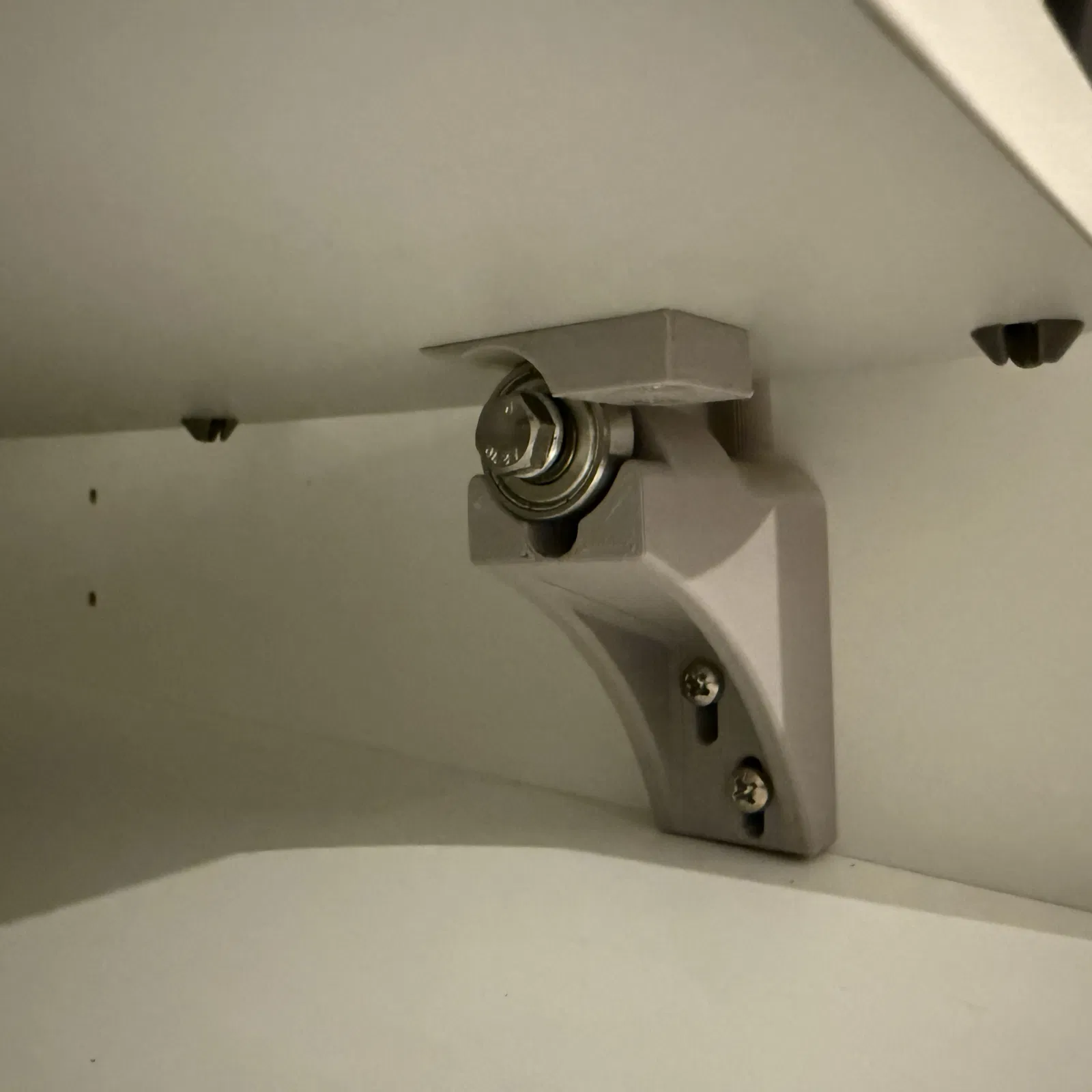

5. Gắn bracket sao cho đỉnh vòng bi đúng bằng vạch chiều cao đã đánh dấu – dùng 2 vít phía dưới vì lỗ dạng rãnh (slot holes) cho phép canh chỉnh

6. Gắn kệ lại vào tủ và thử

7. Tháo vòng bi ra và dùng lỗ ẩn phía sau để bắt vít thứ ba cố định bracket; đây là con vít quan trọng nhất

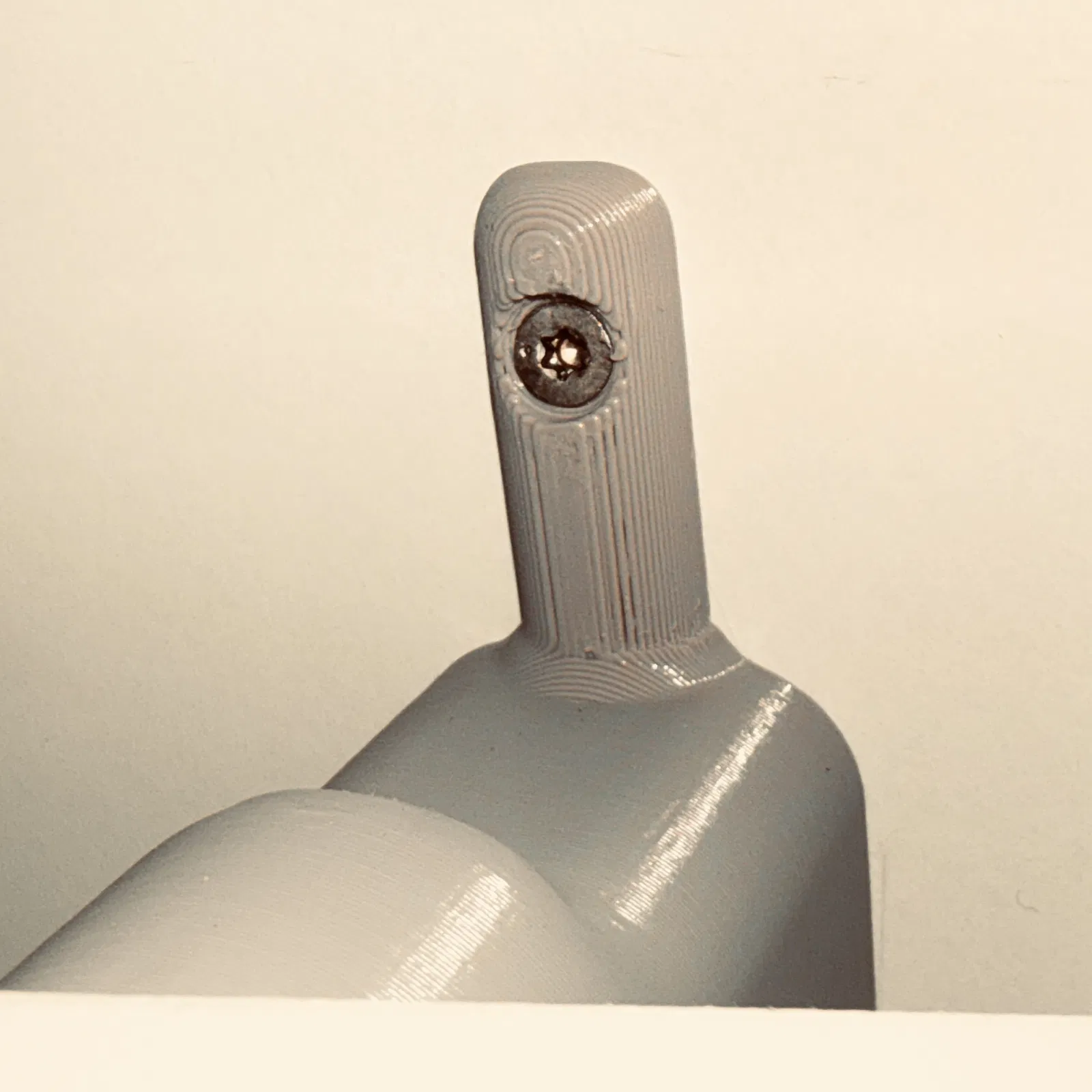

8. Con vít thứ tư phía trên thật ra không bắt buộc; nó chỉ cố định miếng spacer giúp kệ không cạ vào thành tủ mỗi lần kéo ra

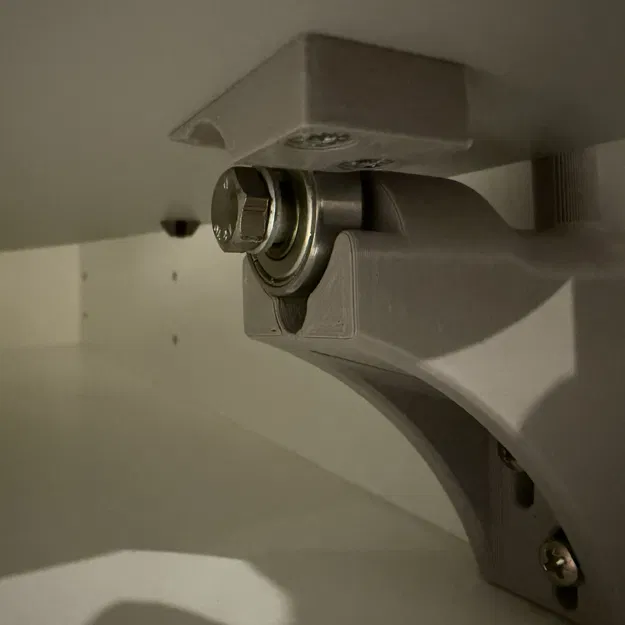

9. Bấm (snap) stop block vào giữa vòng bi và kệ, rồi đánh dấu vị trí

10. Kéo kệ ra và bắt vít stop block tại vị trí đã đánh dấu

11. Thử xem kệ có “snap” vào đúng vị trí không – xong

12. Có thể sẽ có ai đó trong nhà nhắc bạn lau sạch các vệt đánh dấu trong tủ, dọn bụi và mạt khoan trên sàn bếp, rồi cất hết dụng cụ đã dùng… làm xong mấy chuyện đó thì mới gọi là xong thiệt

Danh sách phần cứng

• Phiên bản M6

  • Vít M6 – đầu bằng (flat head) M6 x 30 (tùy theo chiều dài spacer)

  • 2 cái long đen 6.4 x 12 mm

  • Ống canh nhôm (Spacer tube aluminium) dài 12 mm (đường kính trong 6 mm, đường kính ngoài 8 mm), cắt từ ống nhôm phổ thông ở cửa hàng vật tư

  • Vòng bi 608 (tùy loại seal bạn chọn)

• Phiên bản M8

  • Vít M8 – đầu bằng (flat head) M8 x 40

  • Vòng bi 608 (tùy loại seal bạn chọn)

• Bắt lên tủ (áp dụng cho cả hai phiên bản)

  • 2 cái vít gỗ đa dụng (Universal Wood screws) đầu bán cầu (half-round head) 3.5 x 25 mm (bracket)

  • 1 cái vít gỗ đa dụng (Universal Wood screws) đầu bán cầu (half-round head) 3.5 x 40 mm (bracket)

  • 2 cái vít gỗ đa dụng (Universal Wood) đầu chìm (countersunk head) 3.0 x 20 mm (stop block)

  • 1 cái vít gỗ đa dụng (Universal Wood) đầu chìm (countersunk head) 3.5 x 20 mm (nếu bạn muốn cố định spacer của kệ)

Ghi chú

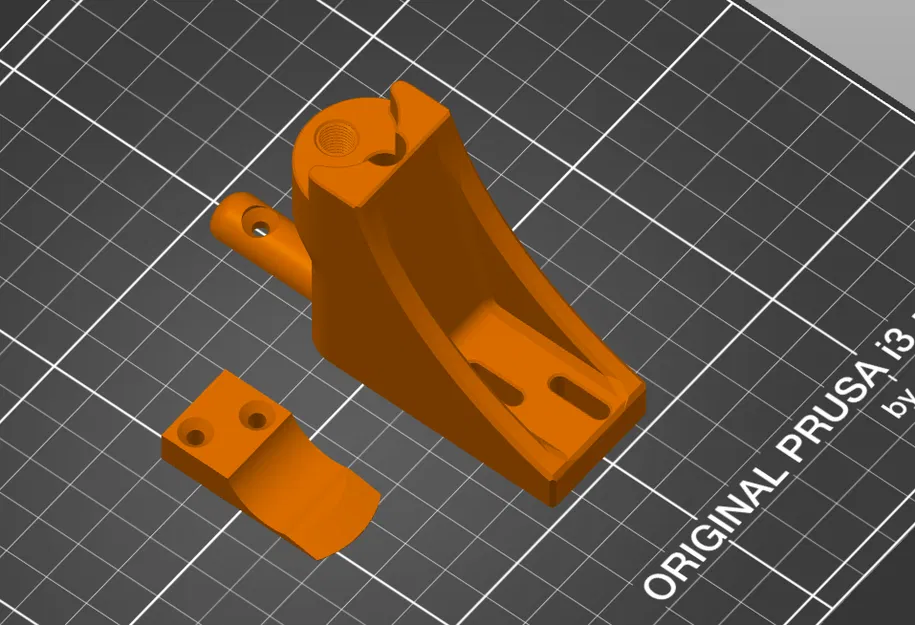

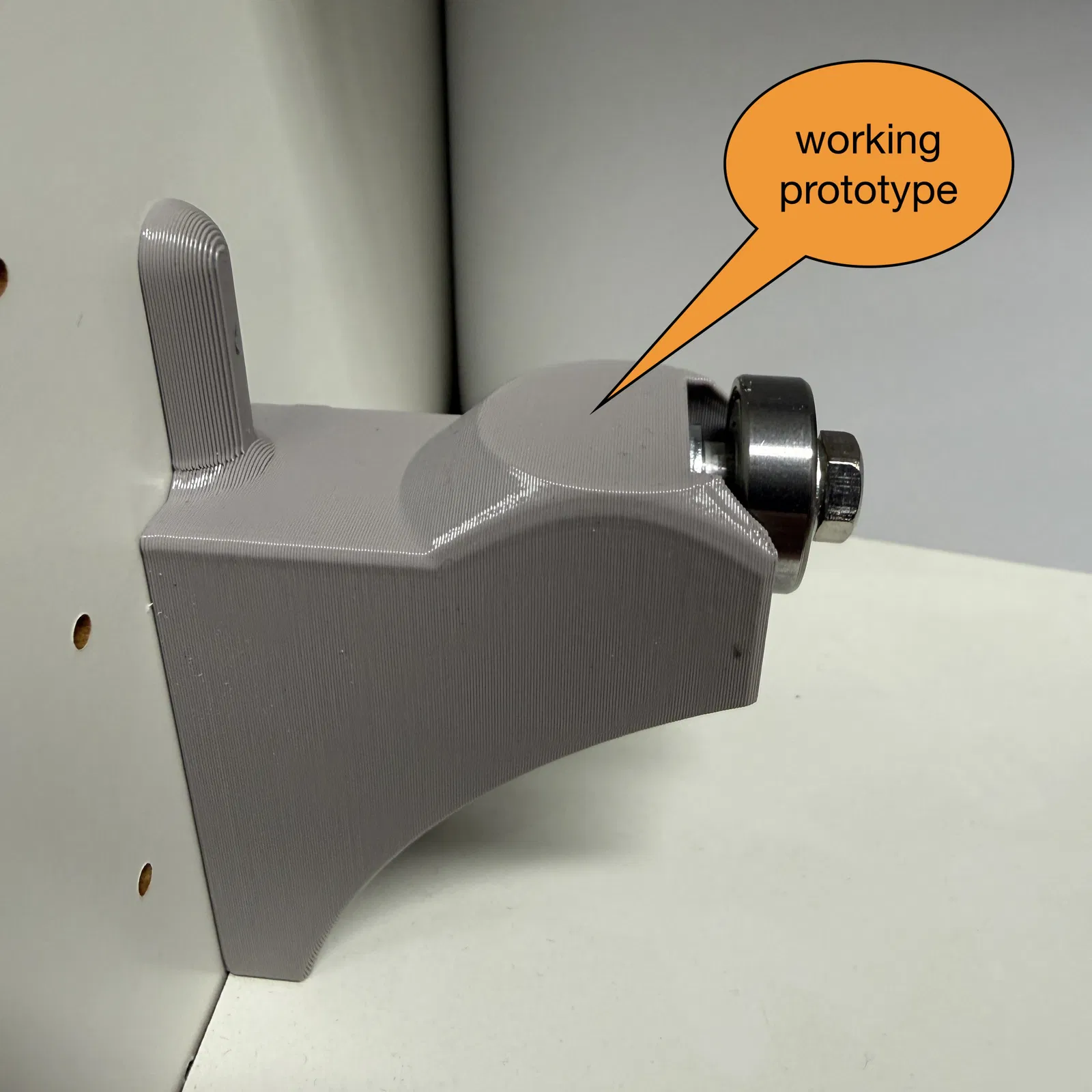

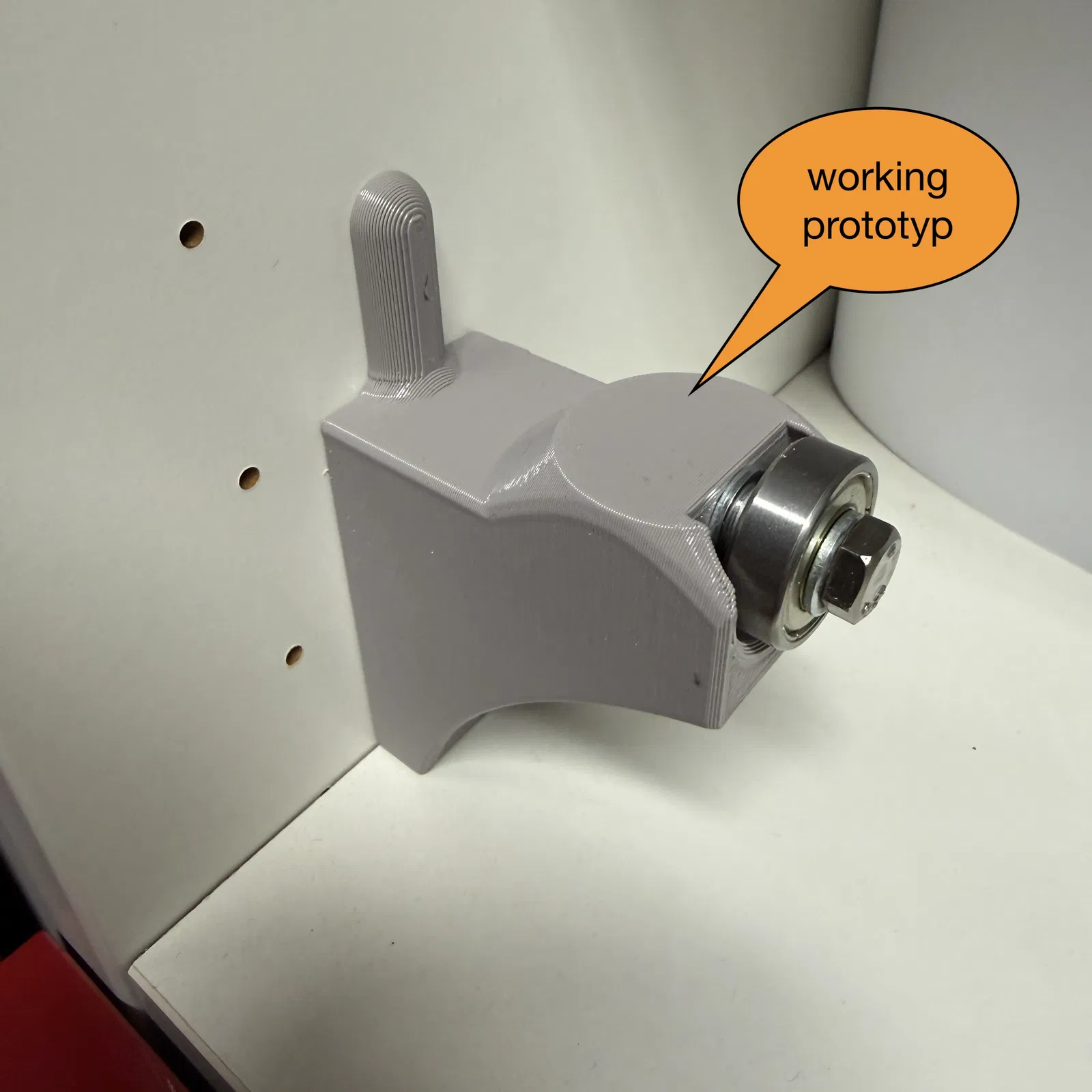

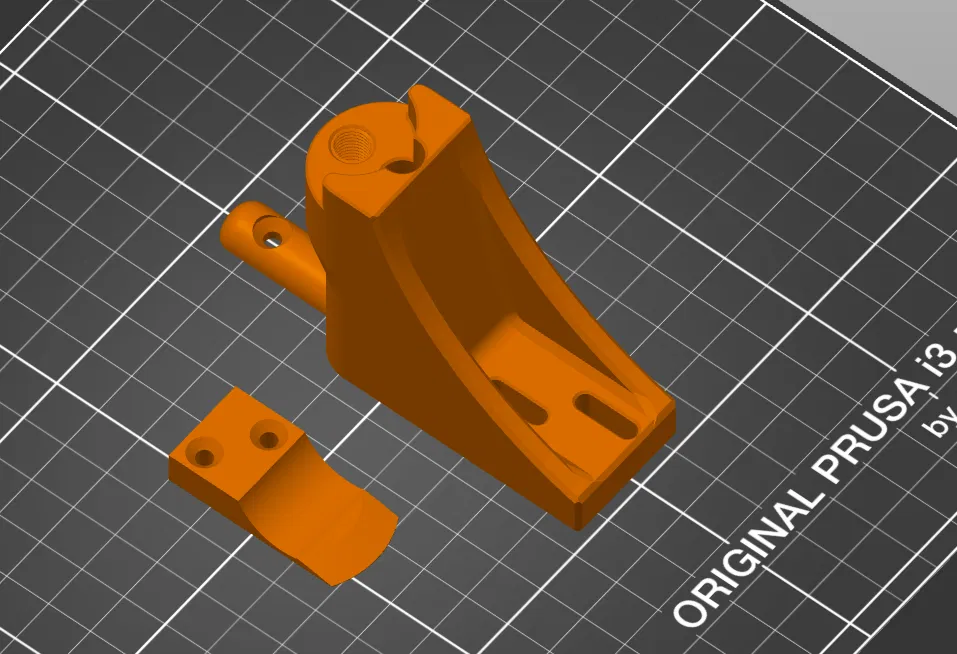

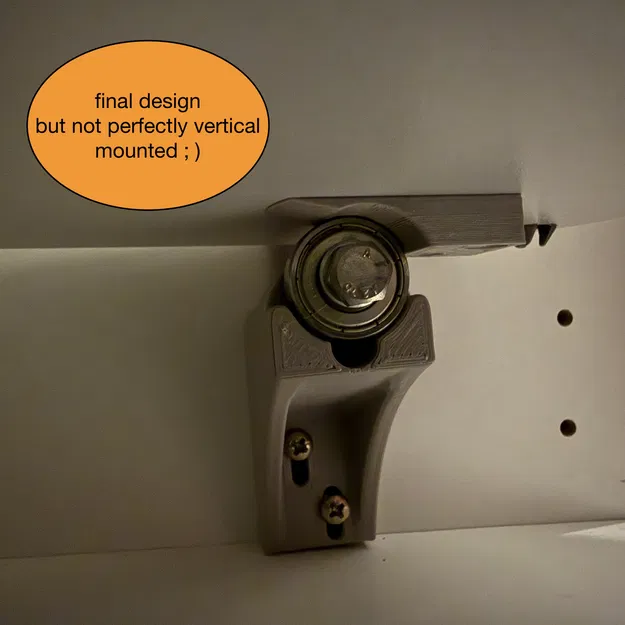

Trong một số hình bạn sẽ thấy bản prototype đời đầu. Nó vẫn chạy được, nhưng về độ “chỉnh chu” thì chưa đạt. Các file tải về là phiên bản hoàn thiện cuối cùng và hoạt động rất ổn.
