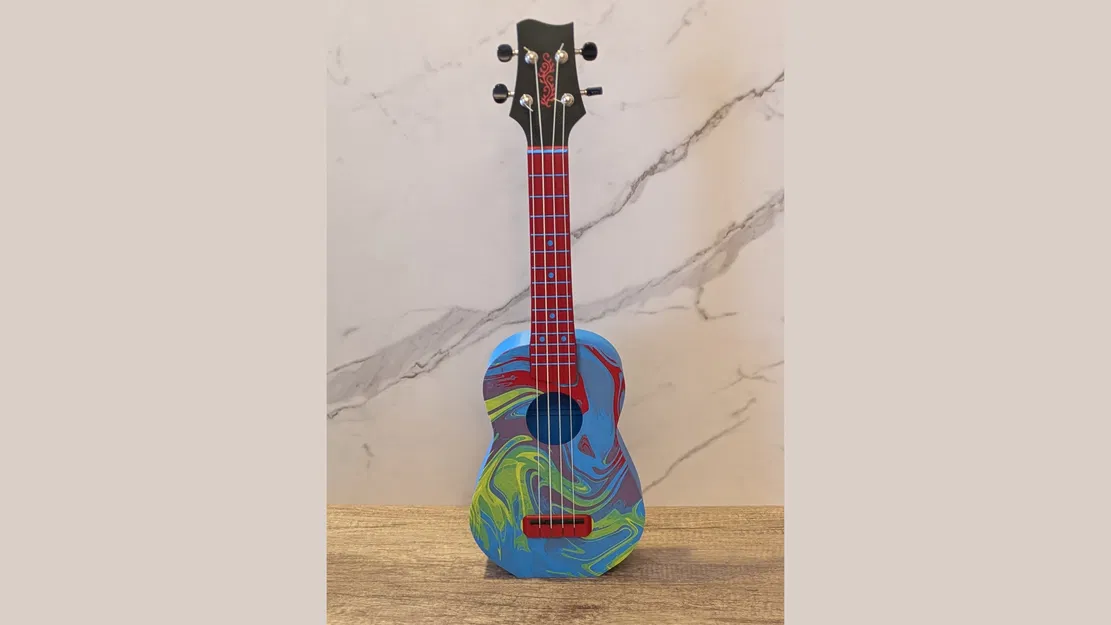

Soprano 2 Ukulele

Giới thiệu Soprano 2 Ukulele!

Soprano 2 Ukulele – phiên bản mới của cây soprano uke của mình, vẫn giữ chất âm hay như cũ nhưng đổi cách in để bạn có thể làm mặt thùng (body top) full màu.

• In phần body nằm phẳng, thay vì dựng đứng như thiết kế uke nguyên bản của mình.

• Lắp ráp dễ.

• File .3mf hỗ trợ in multi-color có AMS và không cần AMS.

• Mặt thùng full màu.

• Thiết kế inlay mới, dễ dùng hơn.

• Có sẵn template để tích hợp bản in HueForge lên mặt thùng.

Nghe tiếng ra sao? Xem bài mới của mình “Family of Ukes” bên dưới để nghe demo âm thanh (có đủ tất cả các cây ukulele in 3D của mình).

Lắp cây Uke

Chi tiết cách lắp, xem video bên dưới. Dù video mình làm để ghi lại quá trình lắp cây Mini 2, nhưng quy trình lắp giống y cho Soprano 2.

Saddle là loại compensated saddle. Khi đặt vào rãnh trên bridge, nhớ để ý chiều. Các “đỉnh” ở phần giữa của bridge phải xa phía top của uke hơn, còn các “đỉnh” ở hai mép bridge phải gần phía top hơn. Mình hay dùng keo 502 dạng gel của hãng Gorilla cho các chỗ cần dán.

Filament

Mình dùng PLA hoặc PETG. Khuyên bạn tránh các loại filament có phụ gia như PLA silk, matte, hoặc wood vì thường độ bền thấp hơn nhiều. Theo Technical Data Sheets của Bambu Lab, Bambu PLA basic có bending strength 76 MPa và tensile strength 35 MPa. Mình thấy các loại filament có thông số tương đương hoặc cao hơn đều in ổn.

Thiết lập in (Print Settings)

• Rafts: Không

• Supports: Không – không phần nào cần support

• Resolution: 0.12 mm

• Wall loops: 5

• Infill: 50%

• Mình dùng variable layer height cho fretboard: phần đáy in layer cao, còn phần frets in layer 0.08 mm để cảm giác phím mượt nhất.

Không cần supports, rafts hay brims cho bất kỳ bộ phận nào.

Các phần cần in

• Body

• Body top

• Braces

• Top glue aide

• Neck

• Headstock

• Headstock screw cover

• Inlay

• Fretboard

• Fret markers (nếu in fretboard bản không-AMS)

• Saddle

• Strap pin (nếu bạn muốn gắn dây đeo)

Ngoài các phần đã in, bạn sẽ cần:

• 8 con vít gỗ #2 dài 3/8'' để lắp tuners. Tương đương hệ metric là M2x8mm.

• Dây ukulele – mình thích D'Addario Nyltech.

• Một thanh carbon fiber dài 200 mm, đường kính 5 mm đặt trong neck để tăng độ cứng. Thanh này có bán trên Amazon. Nếu bạn không muốn dùng carbon fiber rod, có bản neck không có lỗ cho thanh rod.

• 1 con vít gỗ số 4 dài 1'' để bắt headstock vào neck. Vít tương đương hệ metric là M3 x 25 mm.

Mặt thùng (Body Top)

Body top có thể in multi-color có hoặc không có AMS:

• Dùng AMS để in center ring và bridge khác màu. Bridge và center ring được gắn với body. Có kèm file .step để làm mặt thùng full màu.

• Bridge và center ring được gắn sẵn với body top, sau đó in khác màu bằng cách pause khi in và đổi filament.

Fretboard:

Fretboard cũng có thể in multi-color có hoặc không có AMS:

• Dùng AMS để in frets, fret markers, nut khác màu

• In frets và nut khác màu bằng cách pause khi in và đổi filament.

Tuners

Bạn sẽ cần 4 cái Model 3 Ukulele Tuners của mình. Video ở trang tuners có hướng dẫn cách lắp.

Lên dây và chỉnh dây (Tuning) cho Uke

Về dây, mình dùng dây soprano uke loại thường. Mình thích D'Addario Nyltech. Trên YouTube có rất nhiều hướng dẫn lên dây cho uke. Tìm theo từ khóa: how to string a slotted bridge uke.

Mình chỉnh Soprano 2 theo tuning tiêu chuẩn: GCEA.

Dùng template HueForge

Có sẵn file HueForge template dạng .step và .3mf để bạn dễ tích hợp bản in HueForge lên mặt thùng ukulele. Để dùng template này, làm theo hướng dẫn dưới đây. Hướng dẫn viết cho Bambu Studio; nếu bạn dùng slicer khác thì chỉnh tương ứng.

• Nạp file “S2 HueForge Template.step” vào Bambu Studio. Print settings nên đặt: layer height 0.08 mm, initial layer height 0.16 mm, 5 wall loops, 100% sparse infill density, và Rectilinear sparse infill pattern.

• Ở khung bên trái (Objects view) trong Bambu Studio, click phải vào Assembly và chọn split to objects. Việc này đã được làm sẵn trong file Mini 2 Hueforge Template.3mf.

• Kéo file .stl HueForge của bạn vào Bambu Studio.

• Canh vị trí HueForge so với mặt top theo ý bạn. Để canh dễ hơn, bạn có thể tắt hiển thị Body Top và Bridge trong Objects pane. Nhớ đừng vô tình làm dịch chuyển top so với bridge.

• Nếu bạn chỉnh size của .stl HueForge để khớp mặt top hơn, đảm bảo kích thước theo chiều dọc (độ dày) không đổi. Chỉ thay đổi kích thước theo chiều ngang. Nếu đổi chiều dọc sẽ làm đổi số lớp (layers) và thiết kế HueForge sẽ bị lệch.

• Chọn cả Body Top và HueForge (mình dùng CTRL click).

• Bấm Mesh Boolean trên thanh công cụ Bambu Studio, chọn Intersection rồi bấm Execute. Có thể mất thời gian, cứ chờ một chút.

• Chọn cả bridge và phần Top/HueForge Boolean trong Objects pane, click phải rồi chọn merge.

• Slice plate.

• Trong preview, thêm các điểm đổi màu filament tại layer height đúng như Hueforge describe.txt.

• Reslice, in và tận hưởng.

Ghi chú khi thiết kế HueForge cho mặt thùng Ukulele

Để tiếng hay nhất, mặt thùng không nên dày quá. Nhưng cũng không được mỏng quá, vì mặt sẽ yếu và không chịu nổi lực căng dây. Khi thiết kế HueForge cho mặt thùng ukulele, mình hay theo vài “quy tắc kinh nghiệm” này:

• Mình dùng Layer Height 0.08 mm.

• Base Layer 0.16 mm.

• Base Thickness 1.2 mm

• Mình nhắm độ dày cho màu đầu tiên (tính luôn Base Thickness) khoảng 1.4 mm, đây là độ dày mặt top của uke khi không có HueForge.

• Mình cố giữ chiều cao tối đa của HueForge ở mức 2.5 mm hoặc thấp hơn để khỏi bị dày quá.
