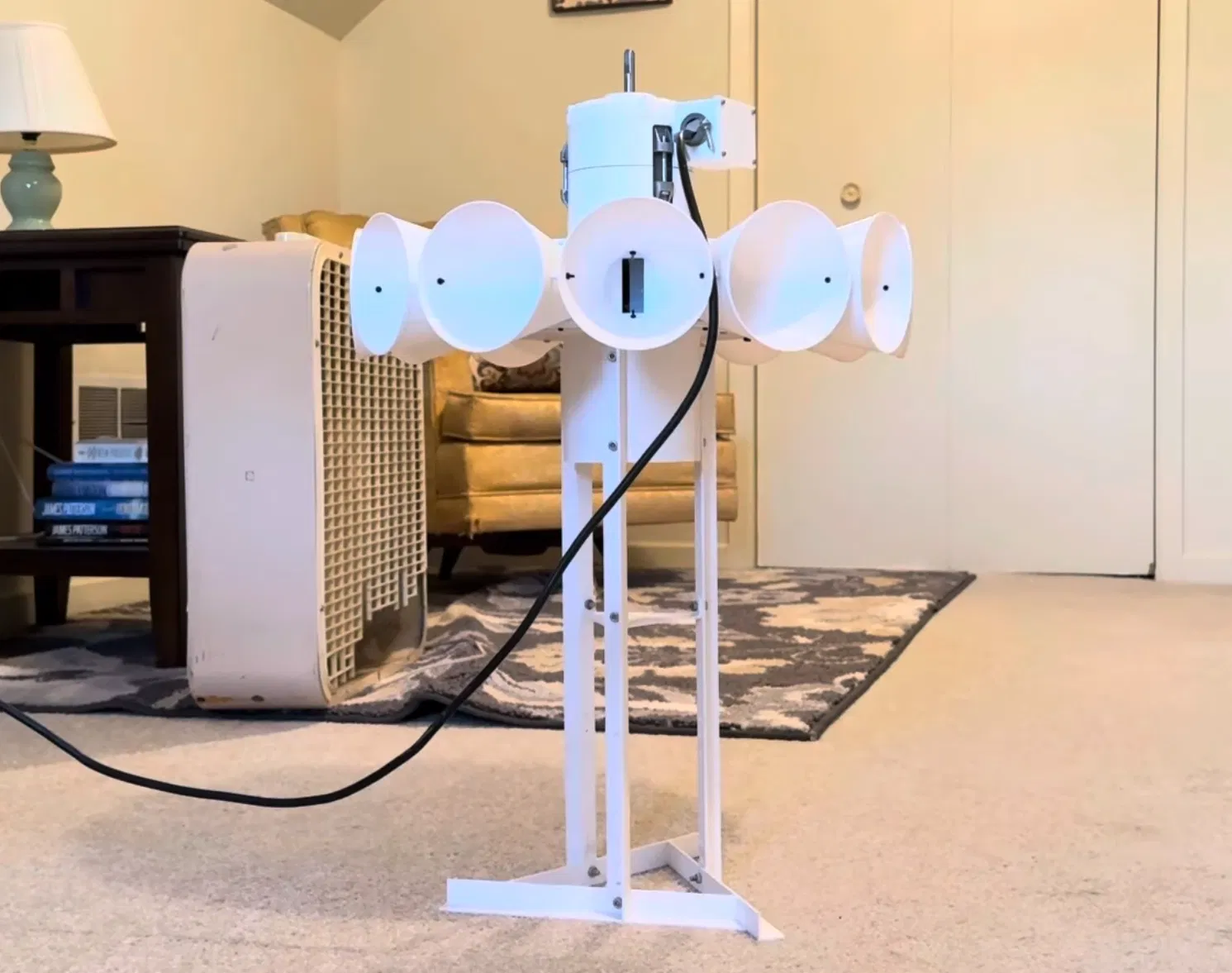

Mô hình còi hú Federal Signal STH-10 tỉ lệ 1/3 (đo lại kích thước chuẩn!)

Đây là một mẫu Federal Signal STH-10 hoạt động, tỉ lệ 1/3. Còi này dùng motor quạt lò vi sóng Samsung DE31-00029H. Ngoài ra còn tương thích với 29K và 29J và các loại motor Samsung khác có chiều dài 2.9/2.95".

Credit cho bạn Charlie (Northdakotasirens) vì ảnh bìa. Mình vẫn chưa hoàn thiện bản build cá nhân.

Các file model đã được đặt sẵn theo hướng in (print orientation) đúng như thiết kế.

Vui lòng in stator với 99% infill. Cách này giúp mặt sau của stator đủ cứng, đỡ bị flex, tránh tình trạng rotor cạ (rotor rub).

Hardware:

• 18x vít máy M4x10 (lắp stand và gắn nắp che motor vào motor)

Bạn cần taro lại ren motor sang M4x0.70. Để làm vậy, lấy vít M4 và vặn vô/ra nhiều lần cho tới khi ren mượt. Bắt buộc dùng loại đầu vít chịu lực siết cao như socket cap hoặc hex head. Philips và flathead sẽ không làm được.

Bạn có thể làm nhanh hơn rất nhiều bằng máy khoan hoặc impact driver. Làm cực kỳ cẩn thận. Đừng để vít đâm vào cuộn dây motor (windings), và cũng đừng vặn tới mức chạm đáy (bottom out) trong ren.

• 12x ê-cu M4

• 7x vít máy M3x10 (bắt stator vào motor và bắt nắp sau motor vào nắp che bên dây)

• 10x vít máy M3x6 (ghép intake vào stator và bắt hộp junction box vào motor)

• 12x vít máy M2x14 (spacer của horn)

• 24x vít máy M2x10 (bắt horn)

• 4x vít máy M2x6 (nắp junction box)

• 36x ê-cu M2

• 17x M3x5.7mm heat set threaded inserts.

https://www.amazon.com/gp/product/B08BCRZZS3 (mình dùng loại này)

Bạn cần 2 cái tụ này và đấu song song để tổng là 8uf.

https://www.ebay.com/itm/285415751960

Khớp nối trục (shaft coupler) 8mm sang 8mm, 14mm OD, 25mm L

https://a.co/d/hCRQo2S

Đầu kẹp cáp dạng 1/2" knockout cable clamp connector. Bạn có thể mua trực tiếp ở mấy cửa hàng dụng cụ/điện như Ace, Lowes, Home Depot, Menards, v.v. Cái này dùng để giữ chặt dây/phích cắm trên junction box.

Tùy chọn:

https://www.amazon.com/dp/B0DQY69JX4

40x dowel 8x8mm để tăng thêm trọng lượng rotor. Thời gian tăng tốc và giảm tốc (windup/winddown) vốn đã rất ổn vì rotor nặng khoảng 380g. Nhưng mấy cái này sẽ thêm khoảng 130g, giúp winddown lâu hơn và giống hàng thật hơn.

Nếu vì lý do nào đó bạn vẫn muốn in cái mẫu cũ dở hơn, bạn có thể tải nó dạng .zip trong mục “Other Files”. Cả bản OG OG 2023 và bản Tinkercad làm lại sau đó đều nằm trong “Other Files”.
