Bản lề cho nắp hộp (Hinges for box topper)

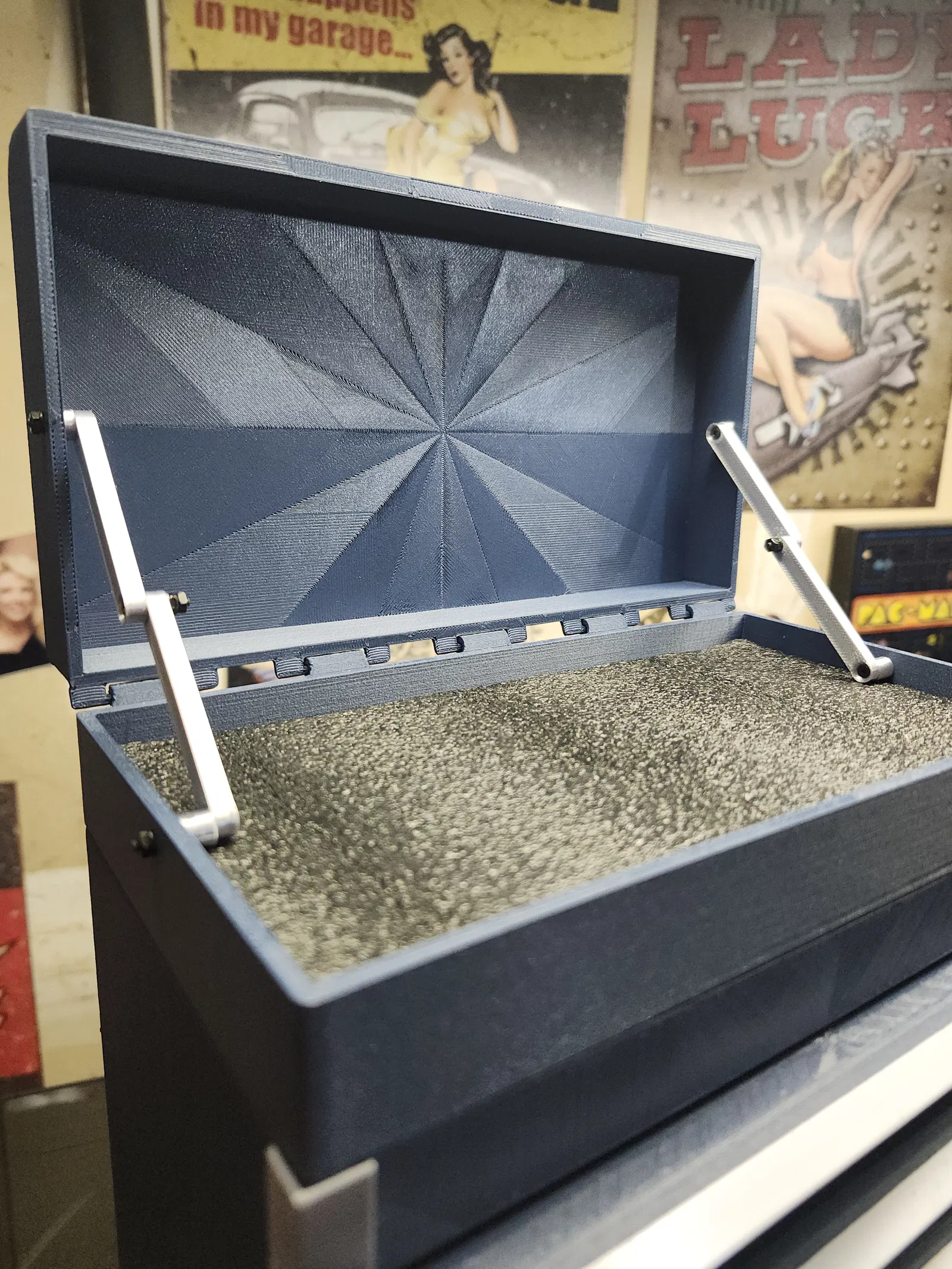

Mẫu bản lề dùng cho nắp hộp (box topper) đặt lên mini toolbox. Hướng dẫn phần cứng cần dùng và vị trí khoan lỗ lắp đặt (2mm, cách tâm 54mm, hạ 6mm), kèm mẹo siết double nut để khỏi bị lỏng.
14
Lượt Xem
1
Lượt Thích
1
Lượt Tải
Cập Nhật Feb 03, 2026
Mô tả
Phần cứng:
-
X8 đai ốc M2
-
X6 long đền (washer) M2
-
X4 vít M2 x 12mm đầu chìm (countersunk)
-
X2 vít M2 x 16mm đầu chìm (countersunk)
Để lắp, mình khoan lỗ 2mm (5/64") ở chính giữa hai bên hông hộp, cách tâm 54mm (2 1/8"), và thấp xuống 6mm (1/4").

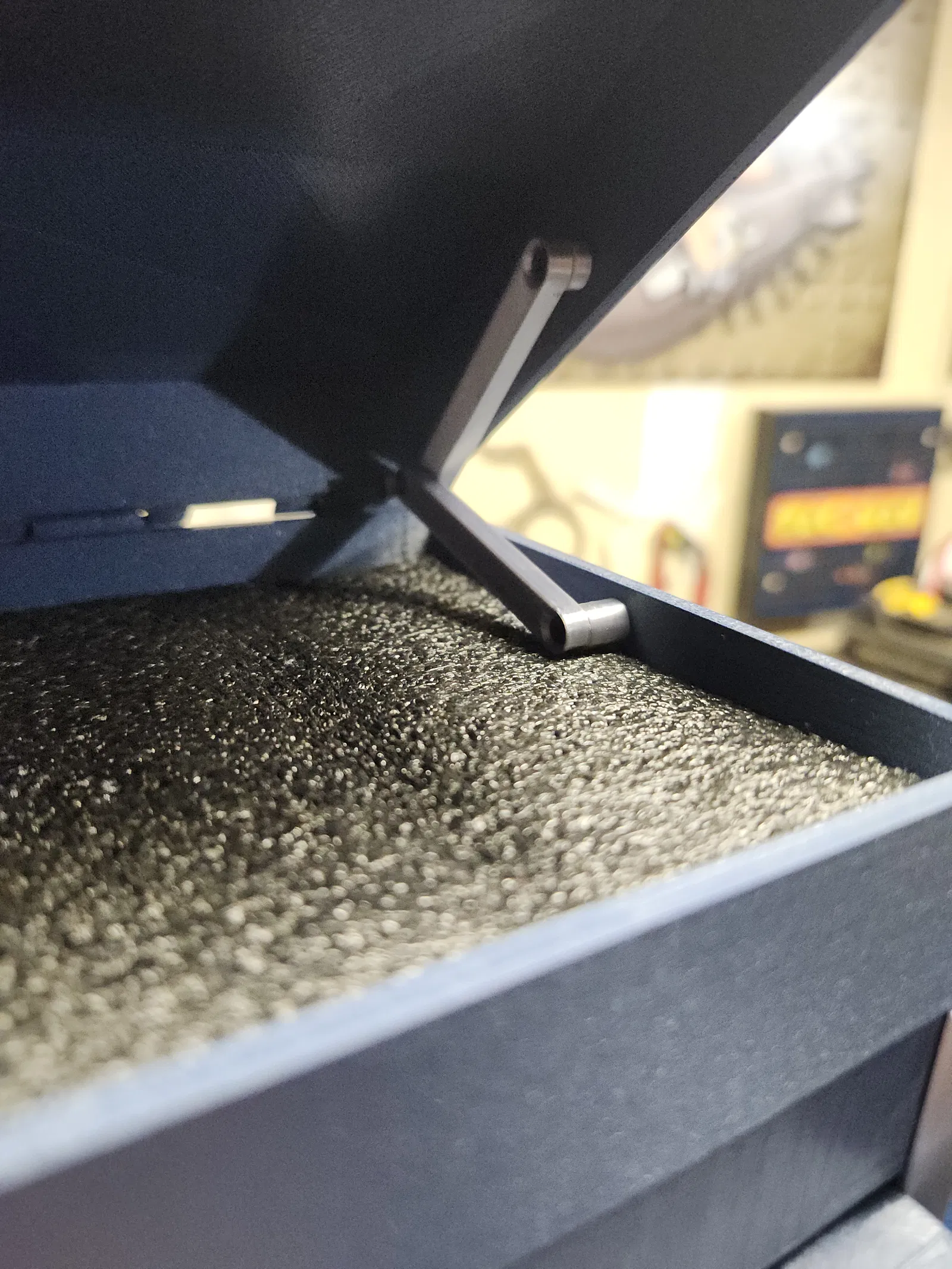

Mình siết 2 đai ốc (double nut) cho con ốc trục (pivot bolt) để khi xoay mở/đóng thì không làm lỏng phần cứng theo thời gian.
