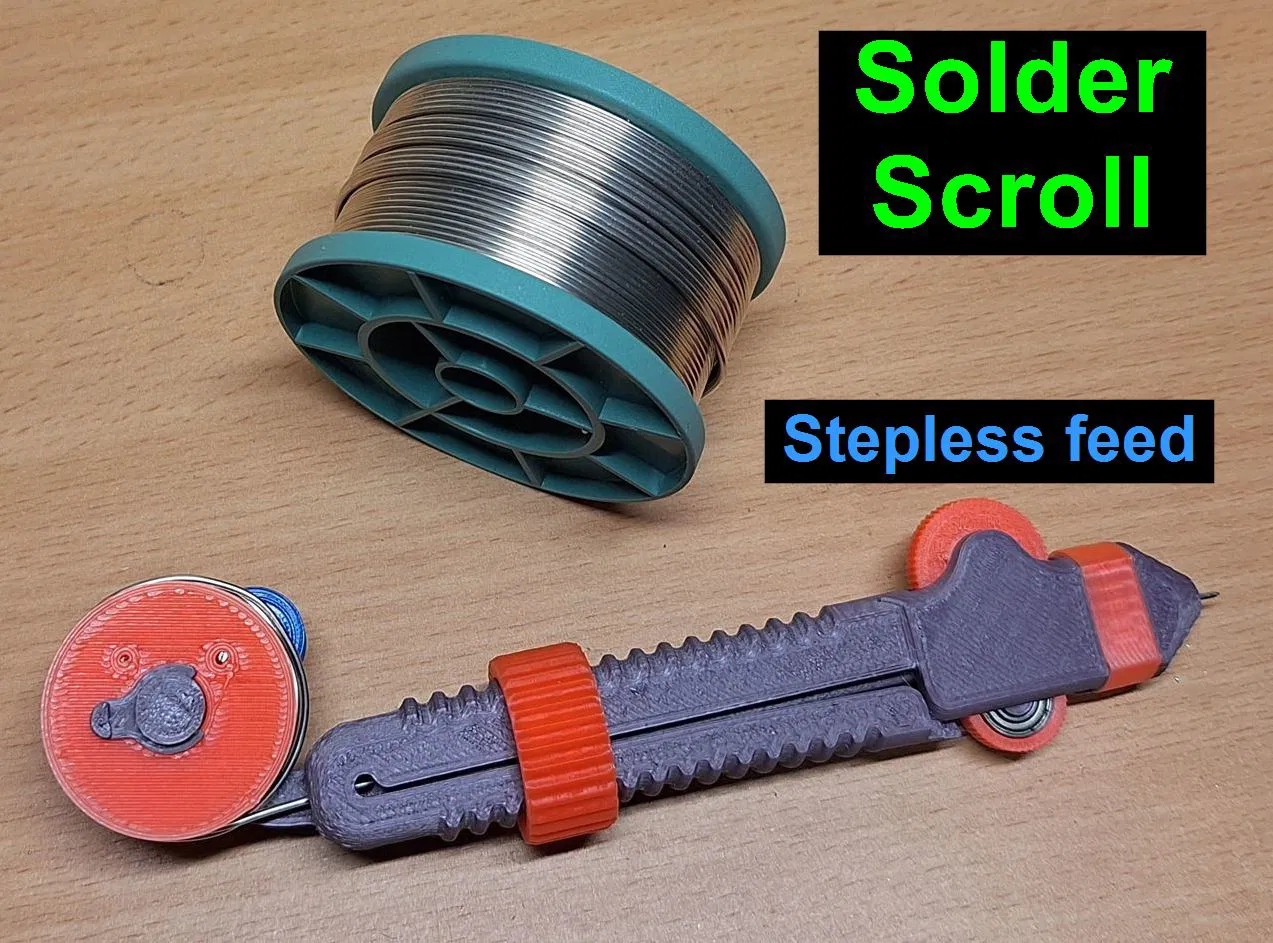

Solder Scroll - Dụng Cụ Kéo Thiếc Điều Chỉnh Không Dùng Bánh Răng
Bản Solder Scroll đã bỏ gears để tránh trượt, rollers được làm rộng hơn và roller nhỏ thêm bearing 5x11x5 (685 ZZ). Có bản LH/RH. Khuyến nghị in bearing bolt solid bằng PETG và tăng walls.
Mô tả
Cảm ơn Victor vì mẫu Solder Scroll rất hay.
Ở bản gốc, các drive rollers có đường kính khác nhau, nhưng nhờ gears nên chúng vẫn chạy cùng tốc độ. Việc này làm một bánh kéo bị trượt. Mình đã bỏ gears, làm rộng rollers và gắn một bearing 5x11x5 (685 ZZ) vào roller nhỏ. Chạy rất ổn. LH là bản cho người thuận tay trái (giống bản gốc), RH là bản cho người thuận tay phải. Dùng lại toàn bộ các phần còn lại từ bản gốc và nếu cần thì dùng thêm Modified spool for Solder Scroll của Jindrich.

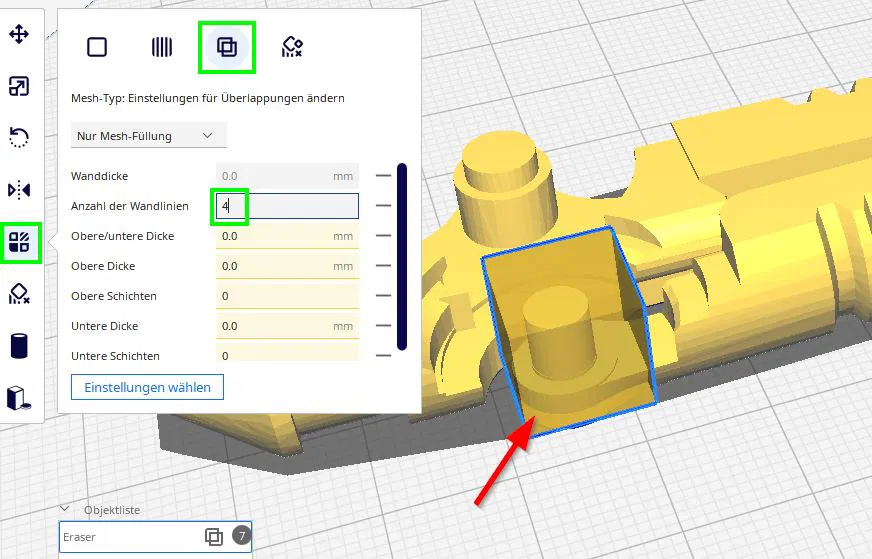

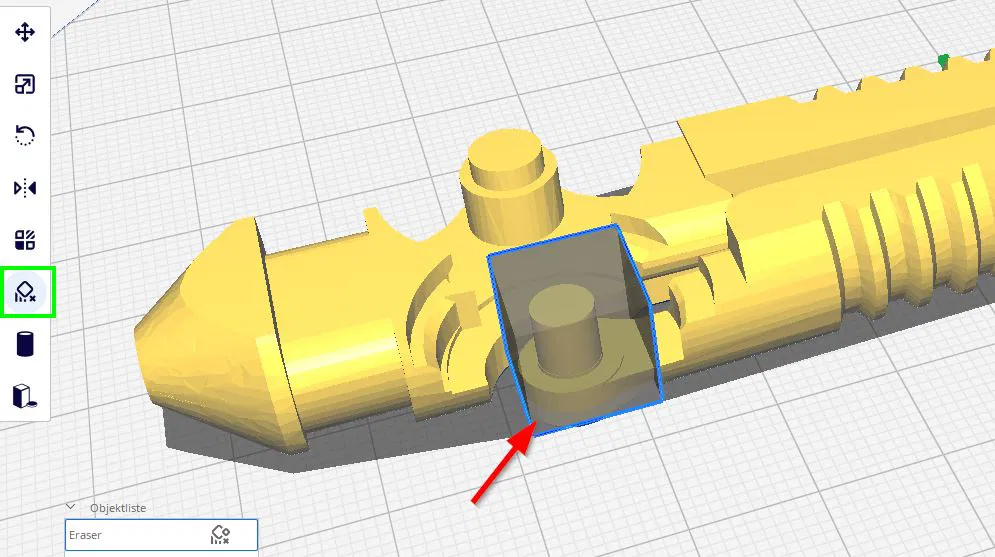

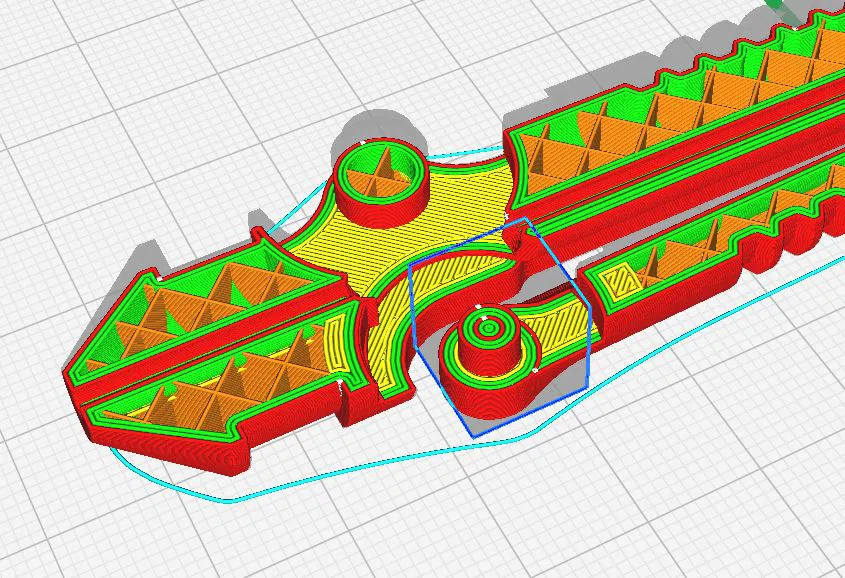

Mình khuyên in phần bearing bolt ở chế độ solid, dùng PETG (PLA sẽ bị biến dạng vĩnh viễn khi chịu tải, còn PETG có độ đàn hồi, nhả tải sẽ hồi lại) và tăng thêm số walls.
Để thử, bạn có thể dùng roller nhỏ với lỗ 5 mm (không dùng bearings), rồi so sánh khác biệt…
