Template lắp ráp guitar pedal cho vỏ 1590B/125B

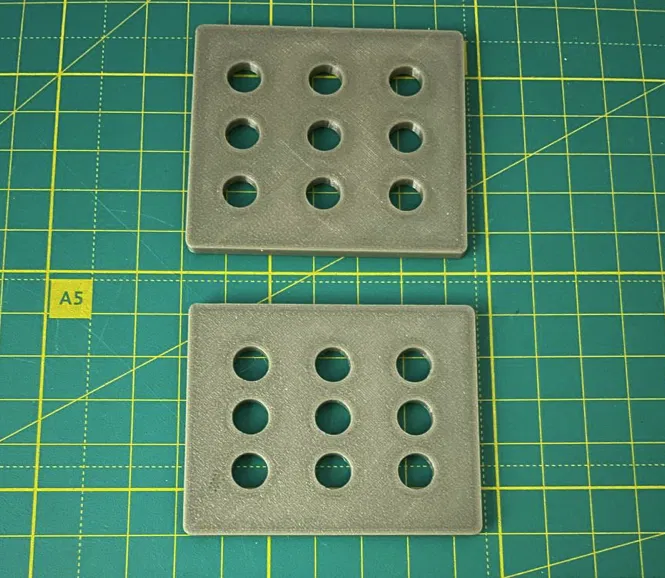

Template để ráp DIY guitar pedal trong vỏ 1590B.

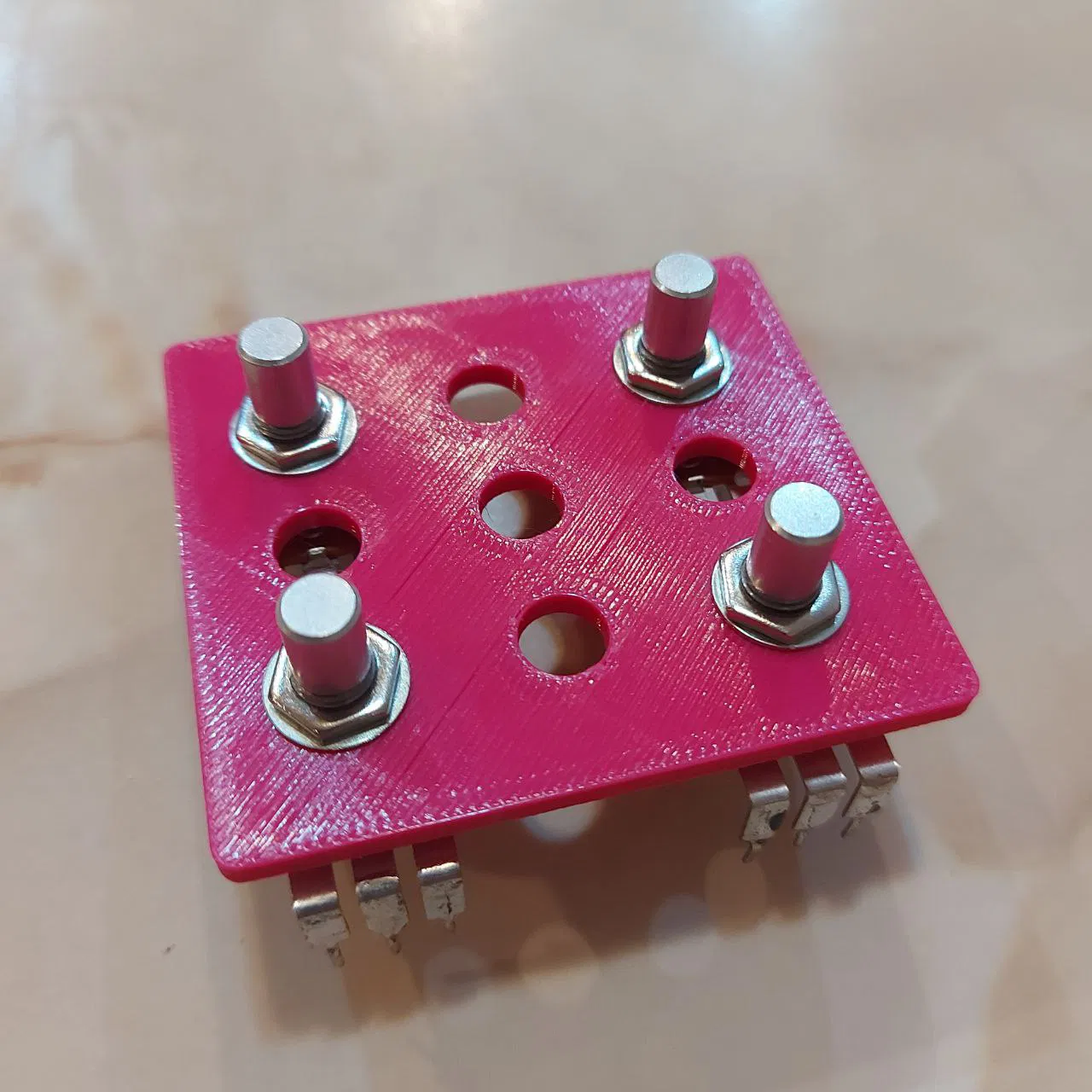

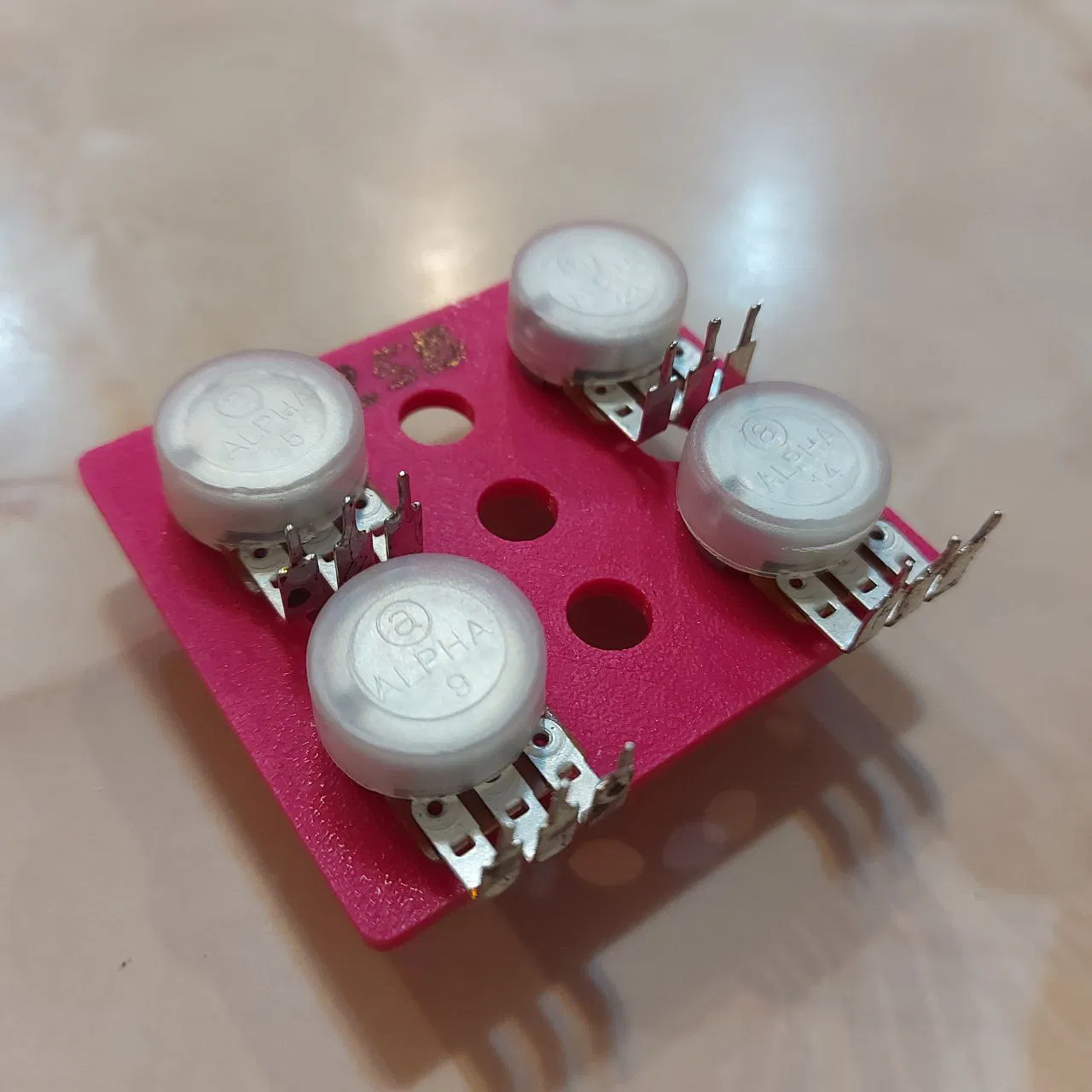

Thiết kế để đảm bảo vị trí potentiometer và switch đúng chuẩn, đồng thời giúp bạn hàn dây/linh kiện bên ngoài vỏ cho dễ.

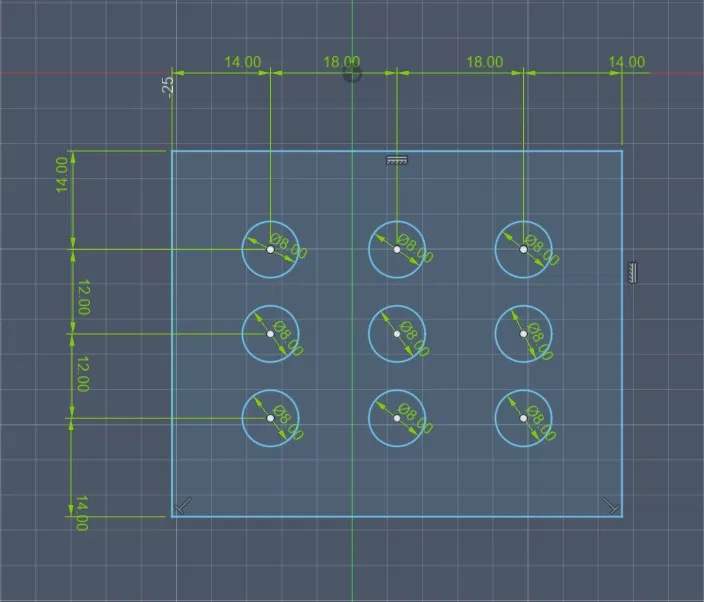

Lưới 3x3 lỗ 8mm, dX = 18mm, dY = 12mm (xem file đính kèm). Tương thích với đa số thiết kế 1590B được chia sẻ bởi https://www.instagram.com/south_obolon_fx

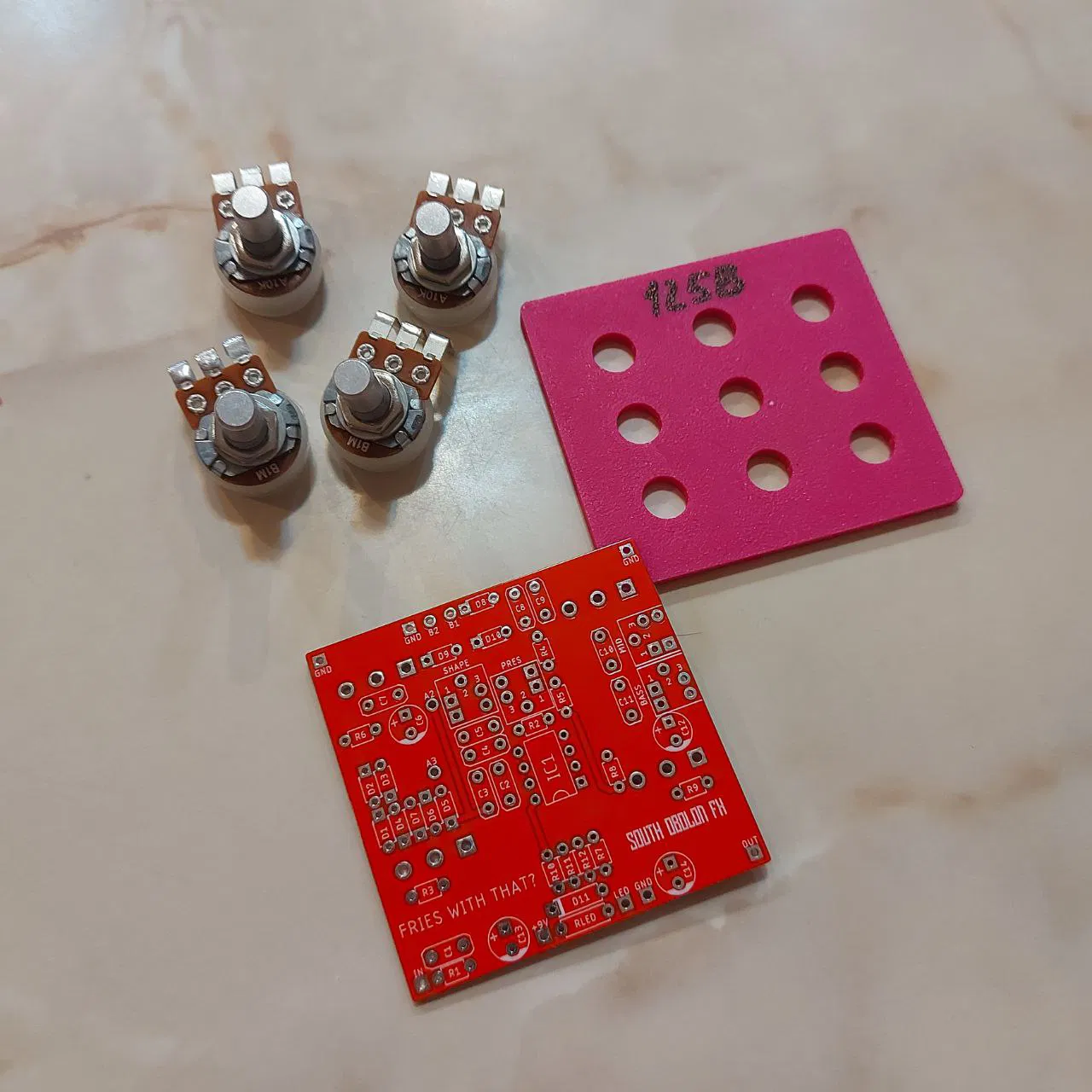

Template để ráp DIY guitar pedal trong vỏ 125B.
Thiết kế để đảm bảo vị trí potentiometer và switch đúng chuẩn, đồng thời giúp bạn hàn dây/linh kiện bên ngoài vỏ cho dễ.

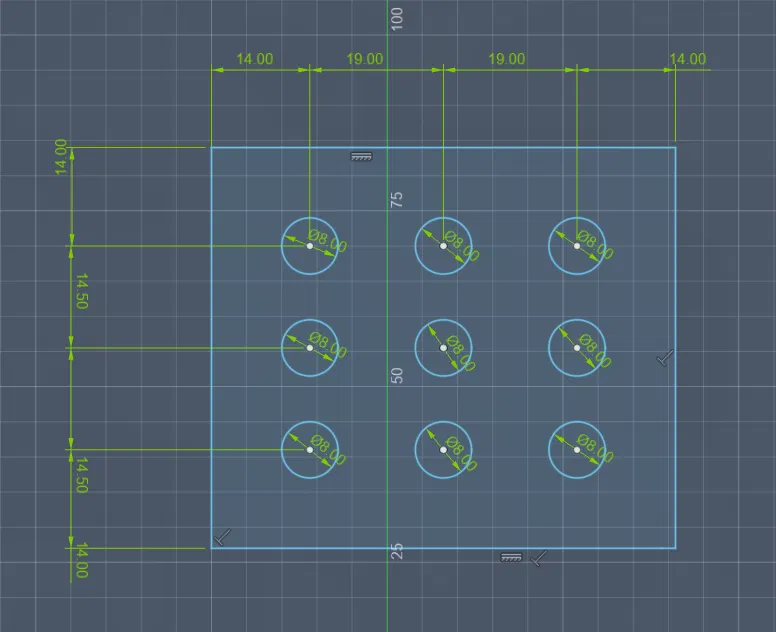

Lưới 3x3 lỗ 8mm, dX = 19mm, dY = 14.5mm (xem file đính kèm). Tương thích với đa số thiết kế 125B được chia sẻ bởi https://www.instagram.com/south_obolon_fx

Thư viện các dự án pedal kèm đầy đủ file cần để tự làm pedal tại nhà: file Gerber để đặt PCB từ nhà máy, hình toner transfer để ăn mòn mạch tại nhà (khi áp dụng), template khoan và tài liệu hướng dẫn lắp ráp.
Các dự án này được dùng miễn phí cho mục đích cá nhân hoặc thương mại đối với những ai sẵn lòng ủng hộ Ukraine (xem thêm trong tài liệu build hoặc liên hệ @south_obolon_fx).
