Đế 4" và rebate fence cho Dewalt DCW600

Gần đây mình cần lắp một số lượng lớn bản lề cửa nên đã thiết kế một cái jig chỉnh được (link ở cuối bài) cần có router fence/baseplate để khống chế độ sâu. Mấy baseplate mình tìm được đều không đúng nhu cầu, nên mới làm ra thiết kế này. Mình làm nó gọn nhất có thể một cách thực tế, để giảm kích thước của jig khuôn cửa mà mình định dùng chung.

Mình có kèm 2 thiết kế núm vặn đường kính 20mm. Cả hai đều có thể in để dùng với either một đai ốc M6 dạng captive hoặc một M6 threaded insert. Mình giữ núm vặn nhỏ để vẫn dùng được ngay cả khi fence khép sát. Những món khác cần thêm chỉ gồm 2 x bu lông M6 dài 35mm và 2 long đền M6.

Mình in bằng PETG 3DQF “Default Yellow” với layer height 0.2mm, 3 walls và 15% infill.

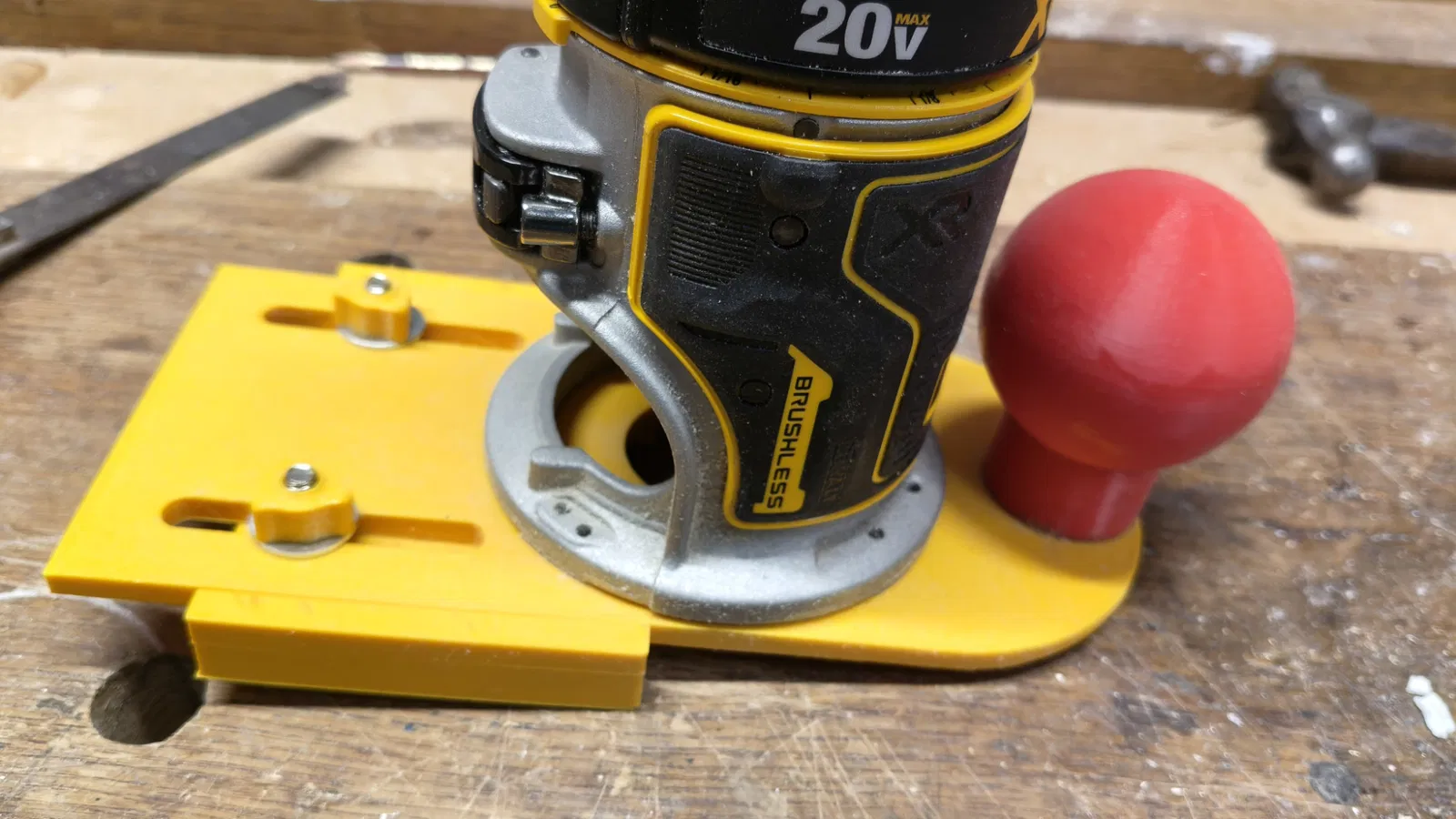

Tay cầm phía trước như trong ảnh của mình không nằm trong các file STL này vì trước đó mình đã tải và in nó như một bộ phận từ một jig DCW600 khác — Trimming jig do KajasX thiết kế, model printables 168259. Tuy nhiên, bạn có thể dùng bất kỳ tay cầm nào dùng bu lông M6, nhưng mẫu của KajasX có lõi kim loại đặc nên cầm cân bằng hơn. Ảnh và link tới model đó........

Link tới Adjustable door hinge jig của mình:
