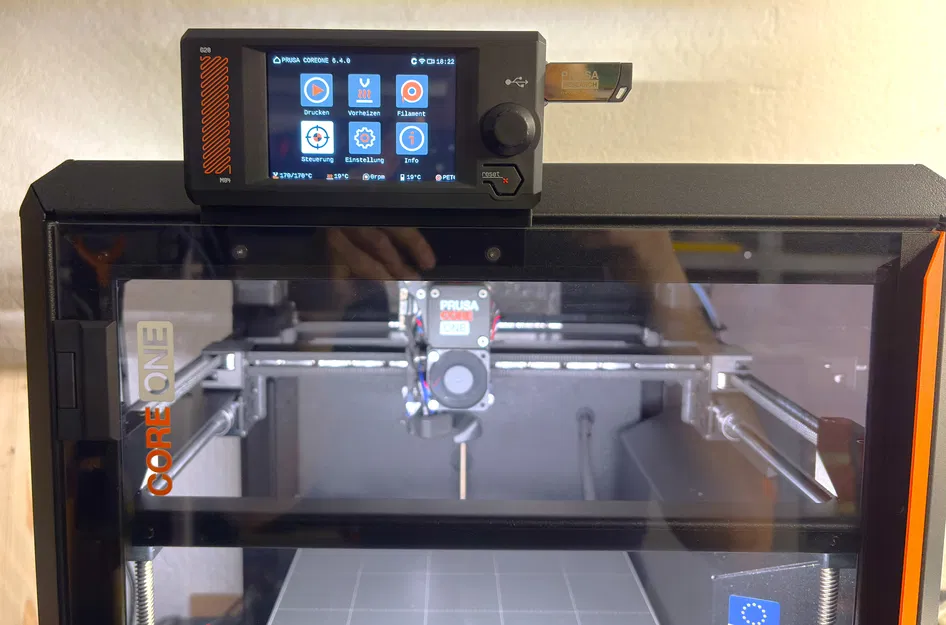

Prusa Core One - Nâng màn hình lên độ cao thoải mái

VUI LÒNG ĐỌC TRƯỚC

Adapter màn hình thử nghiệm: Adapter này cho Prusa Core One / Core One + hiện đang ở giai đoạn thử nghiệm ban đầu. Độ khít, thao tác sử dụng và quy trình lắp ráp của adapter này vẫn đang được kiểm tra.

Lưu ý: Cáp ribbon giữa Buddy và màn hình quá ngắn nên không thể cắm là chạy (plug-and-play). Cáp ribbon cần dài 120 cm. Bạn phải nối dài cáp, либо bằng cách hàn, hoặc mua thêm hai connector mới.

____________________________________________________________________________________________________________________________

Mục lục thay đổi

31.01.2026

• Đã upload adapter phiên bản V1.00

• Đã upload chi tiết dự án

_____________________________________________________________________________________________________________________________

Bối cảnh dự án

Ngay cả trước khi mua bộ conversion kit MK4S cho Core One, tôi đã chừa sẵn một vị trí cho chiếc máy in mới ở chỗ mà sau này nó sẽ được đặt.

Tiếc là tôi cao hơn mức trung bình, và tôi thích làm việc trong tư thế đứng, ở tầm mắt.

Để tránh làm lưng/cột sống bị tổn hại thêm khi đã có tuổi, tôi quyết định tìm cách nâng màn hình lên tầm mắt.

_____________________________________________________________________________________________________________________________

Gắn vỏ màn hình

Để gắn adapter vào vỏ màn hình zin, ban đầu tôi chọn một giải pháp đơn giản. Hai lỗ trên adapter sẽ chỉ vị trí cần lấy dấu và chuyển qua vỏ màn hình.

Tôi khoan hai lỗ 2.5 mm lên vỏ màn hình Prusa tại các dấu này. Hai con vít đầu chìm M3 x 10 sẽ giữ cố định toàn bộ vào adapter.

Vít sẽ tự taro vào lỗ 2.5 mm khi siết vào.

Hai vít đầu chìm M3 x 10 mm được lắp ở đây (vòng tròn đỏ).

_____________________________________________________________________________________________________________________________

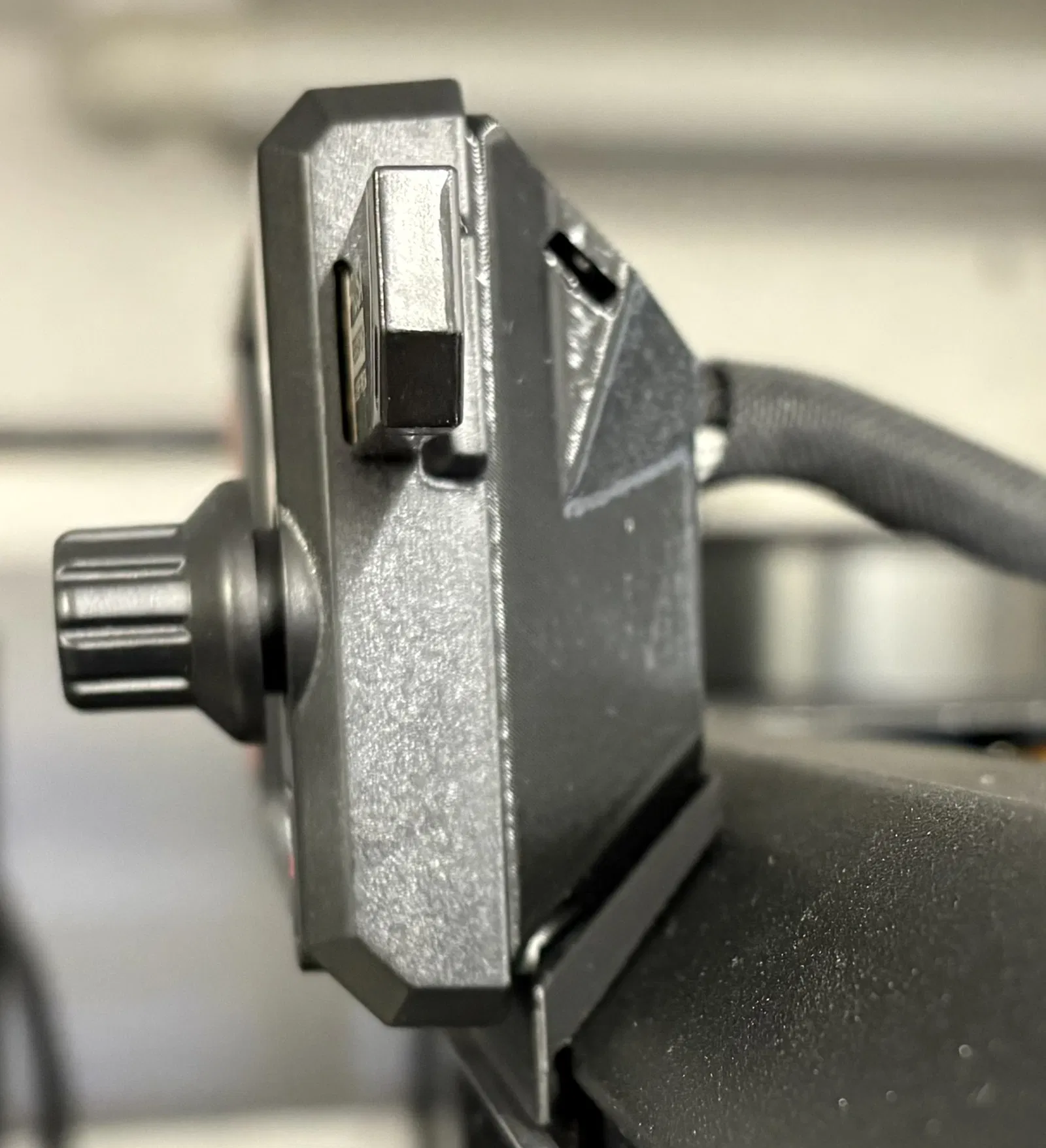

Gắn adapter lên profile

Cụm màn hình đã chuẩn bị kèm tấm adapter giờ sẽ được bắt lên thanh profile phía trên của vỏ Prusa Core One bằng hai vít đầu chìm M3 x 10 mm, một washer và hai ê-cu tự hãm.

Hai vít đầu chìm M3 x 10 mm được lắp ở đây (vòng tròn đỏ).

_____________________________________________________________________________________________________________________________

Mua connector cho màn hình ở đâu

_____________________________________________________________________________________________________________________________

Tiếp theo làm gì?

Tôi sẽ thiết kế đường đi dây gọn gàng từ vỏ màn hình về buddy và có thể sẽ làm thêm phần chỉnh góc/điều chỉnh màn hình.

Nếu bạn có ý tưởng gì, cứ thoải mái nhắn cho tụi mình hoặc upload một bản remix ngay nhé.
