Pin DIY cho IBM Thinkpad 380E (DIY IBM Thinkpad 380E battery)

Mình có một chiếc laptop IBM Thinkpad cũ bị mất pin. Nên mình quyết định tự thiết kế một bộ pin DIY cho nó.

Mình không có pin zin nên toàn bộ thông tin đều gom từ Internet và đo đạc kích thước chỗ đặt pin trong laptop.

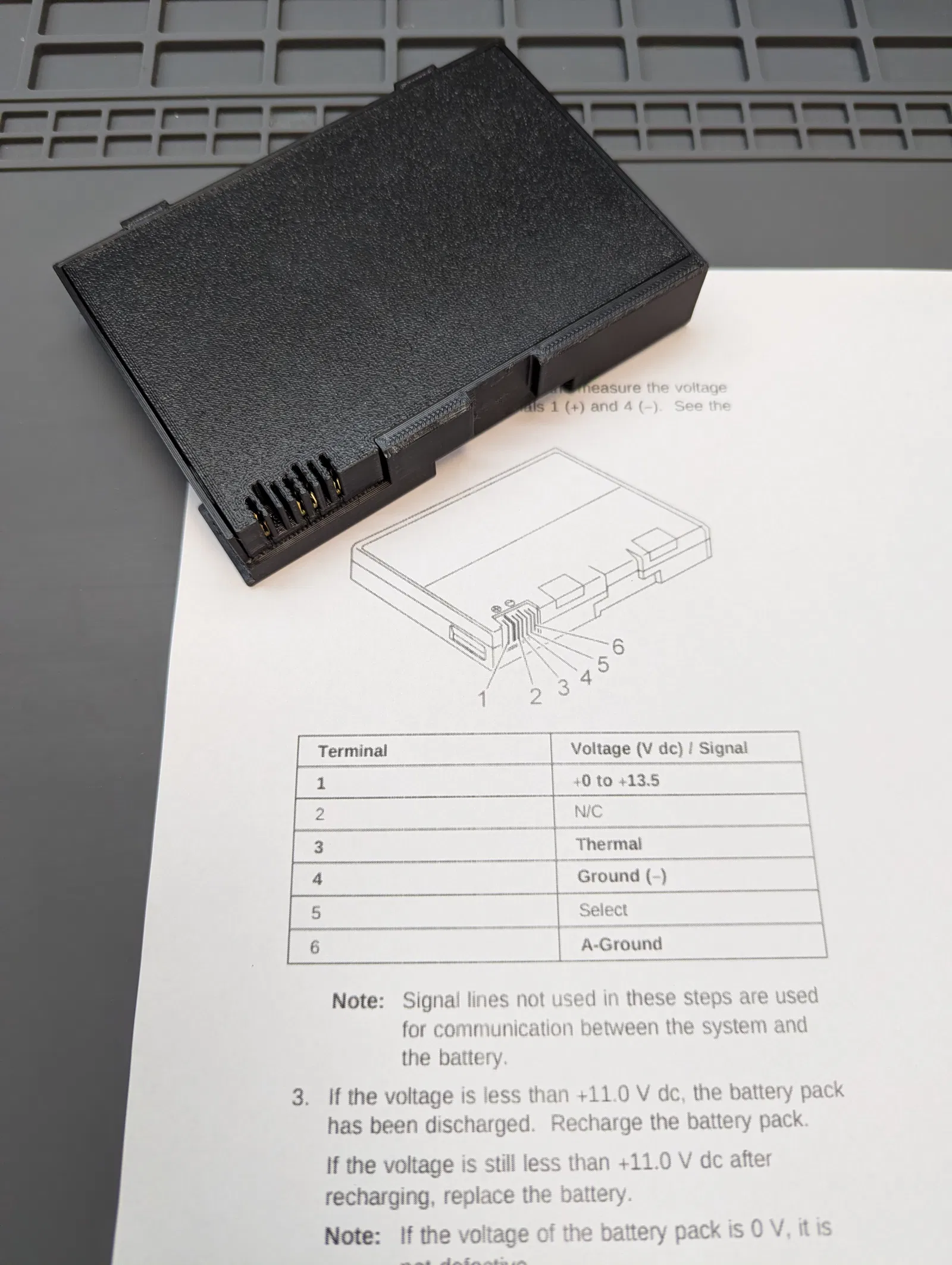

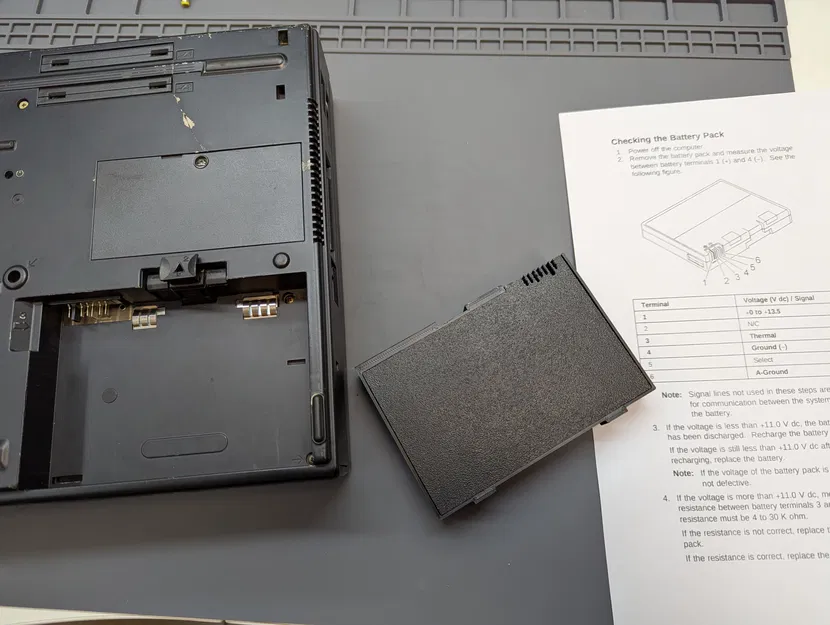

Mình tìm được sơ đồ pinout trong service manual:

Từ thông tin này có thể thấy đây không phải smart-battery. Nó không giao tiếp với laptop. Ngoài cực + và - thì còn có một đường kết nối thermistor.

Để làm bộ pin này cần các món sau:

• cell 18650 li-ion, 6 viên

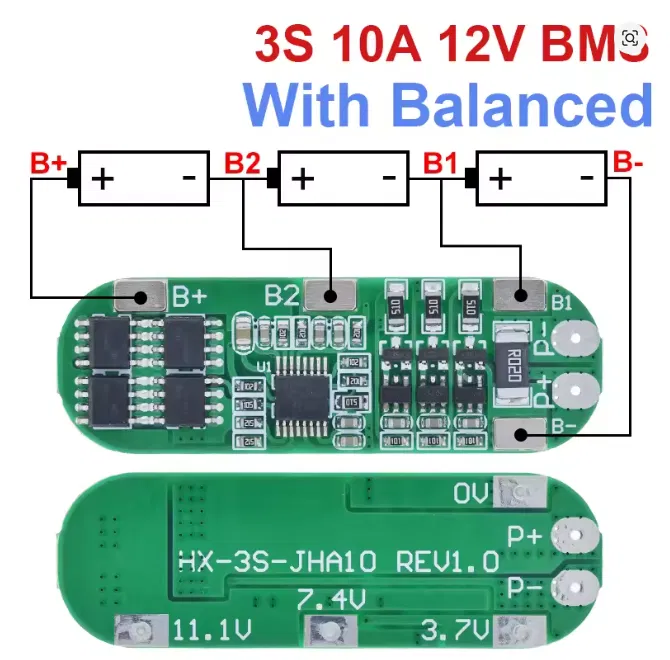

• board BMS 3S 10A

• đầu nối PCB straight female pin header

• thermistor NTC 10K

• một ít dây điện

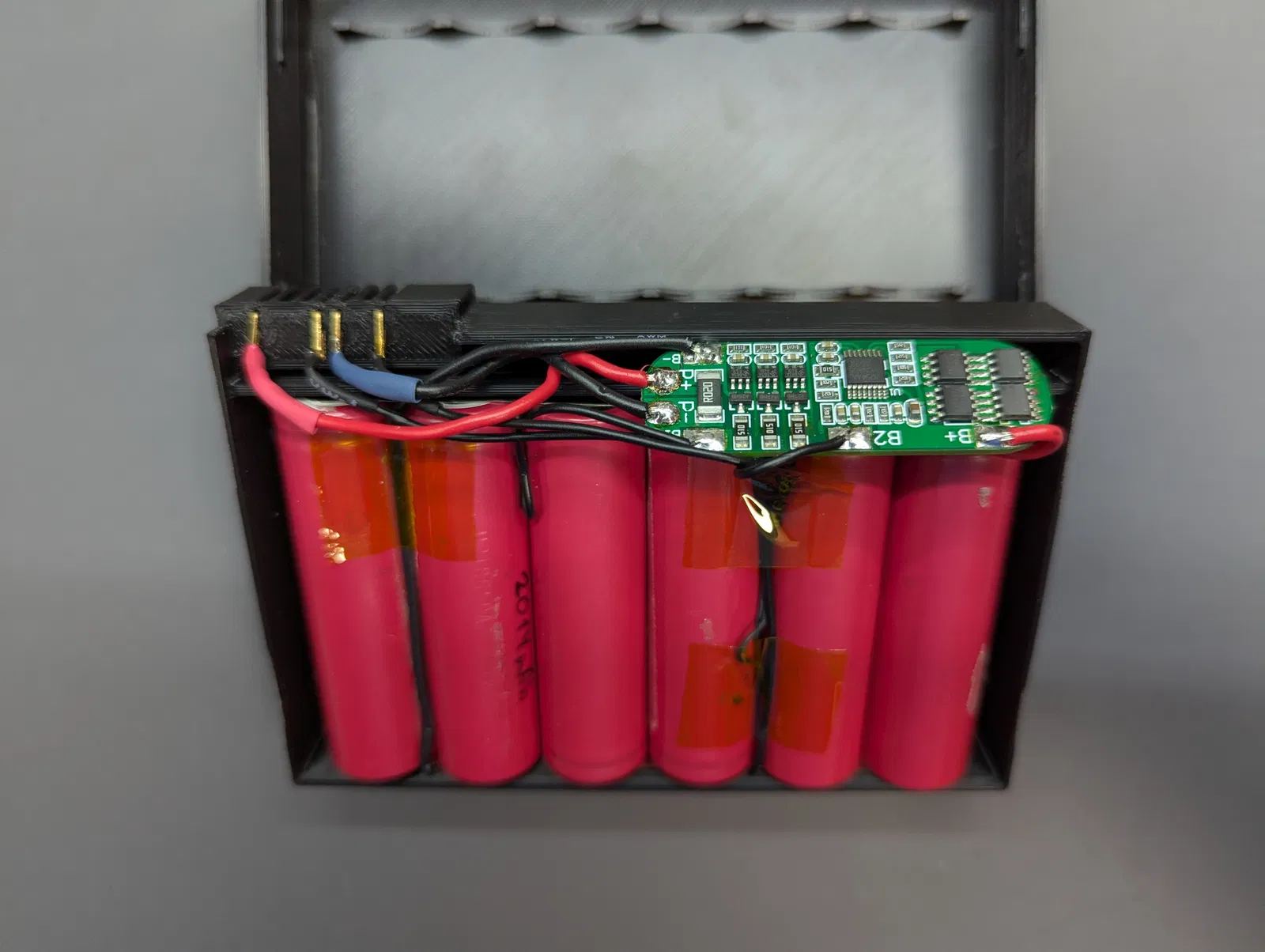

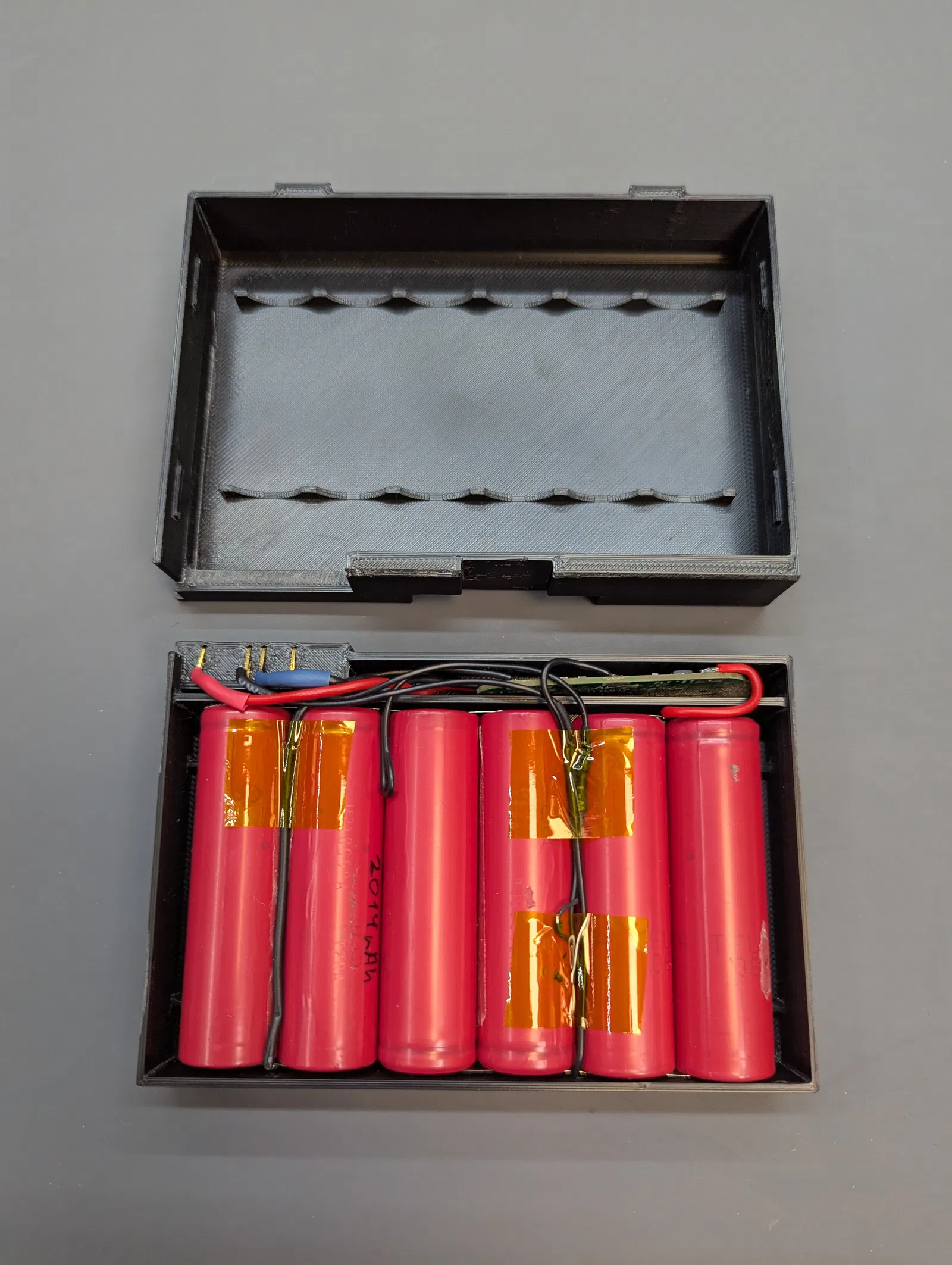

Bộ pin dùng cấu hình 3s2p. Để nối các cell, mình dùng spot welder và nickel strip, nhưng hàn (soldering) cẩn thận cũng là một lựa chọn.

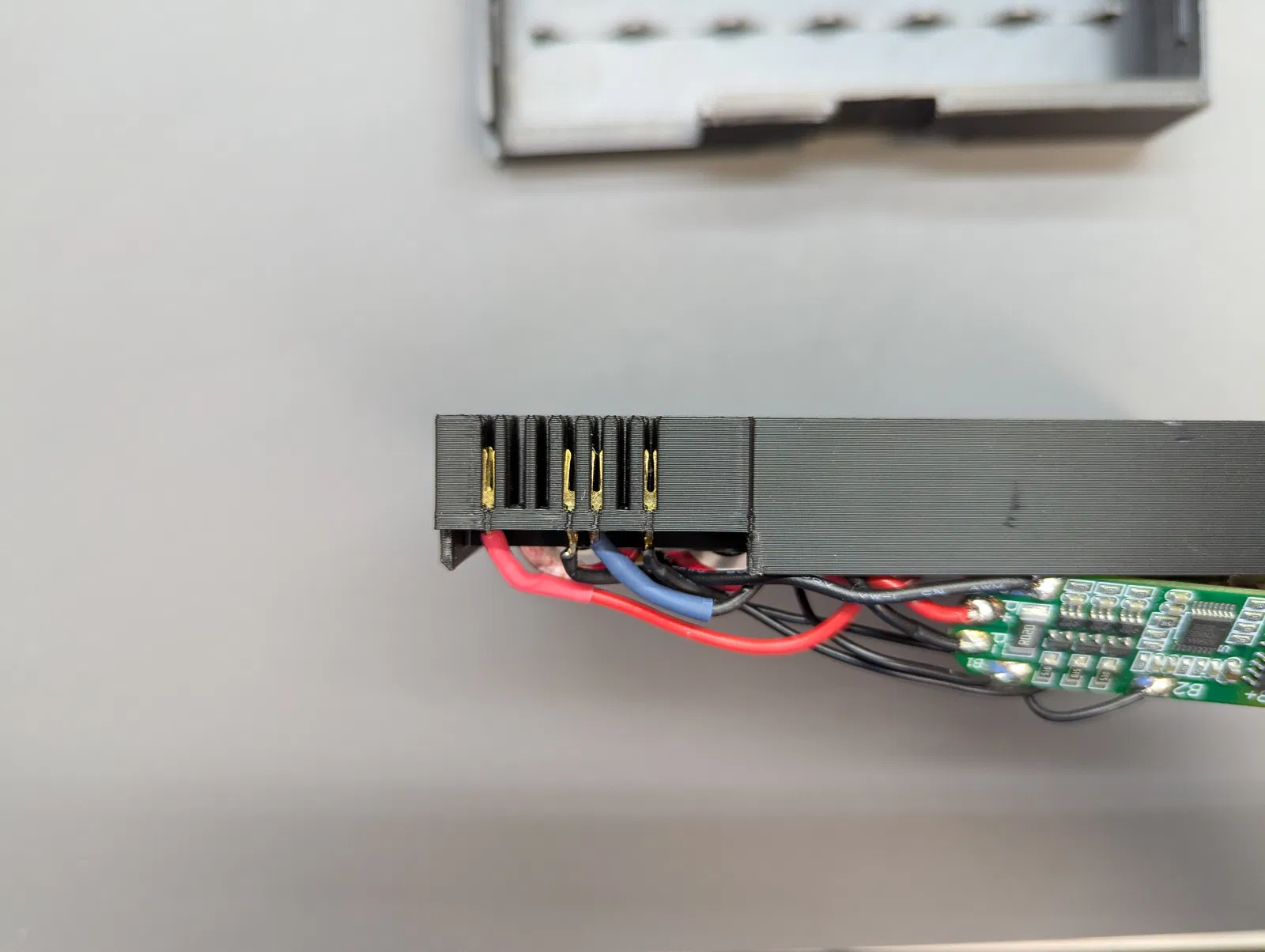

Phần chân tiếp xúc (connection terminals) mình dùng các miếng kim loại của một pin header thường. Mình chỉ rút nó ra khỏi phần nhựa rồi đặt vào vỏ in 3D. Xem video đi kèm để biết chi tiết.

Mình in bằng nhựa ABS. Một số loại nhựa khác có thể cần chỉnh lại kích thước.

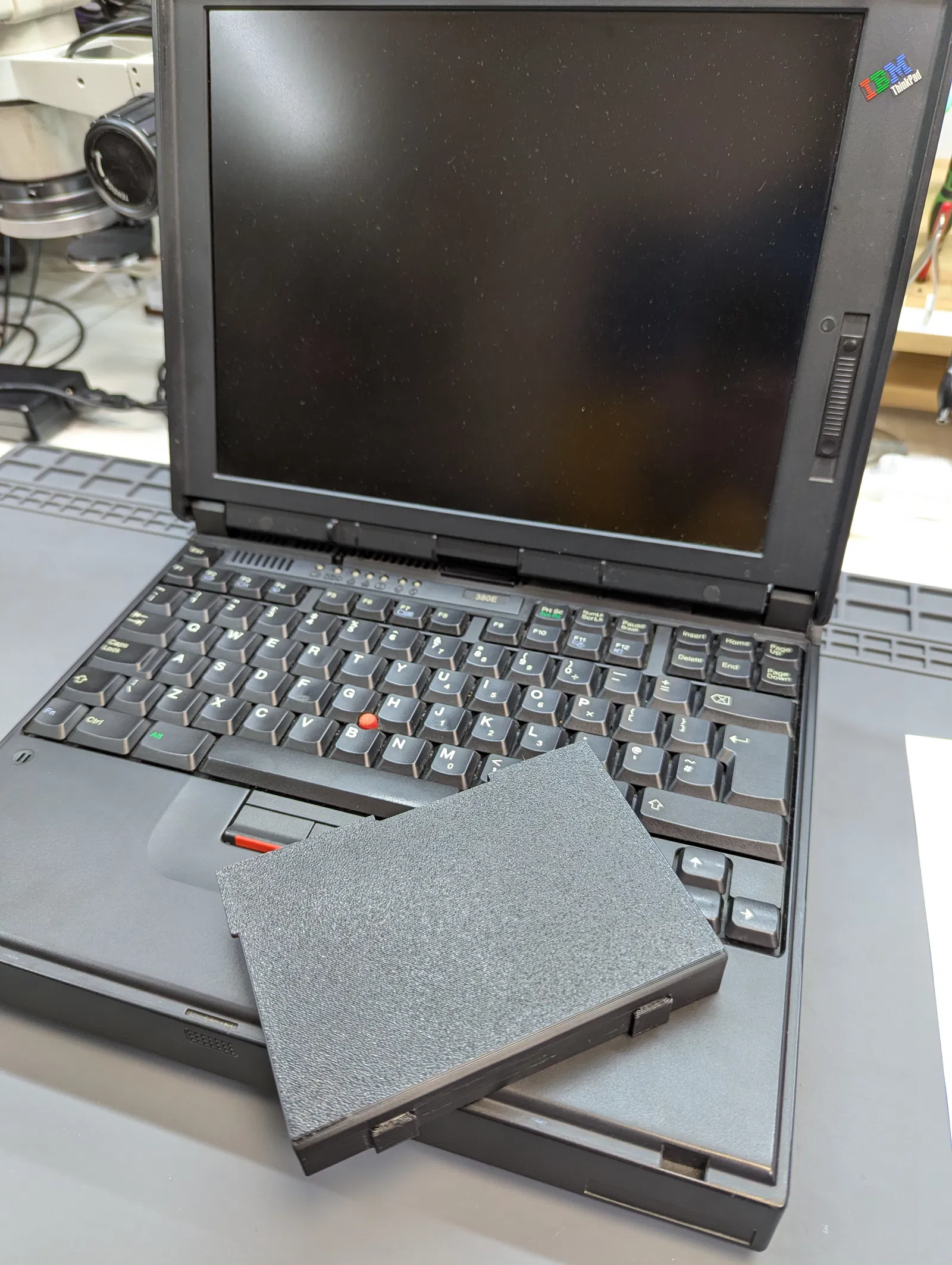

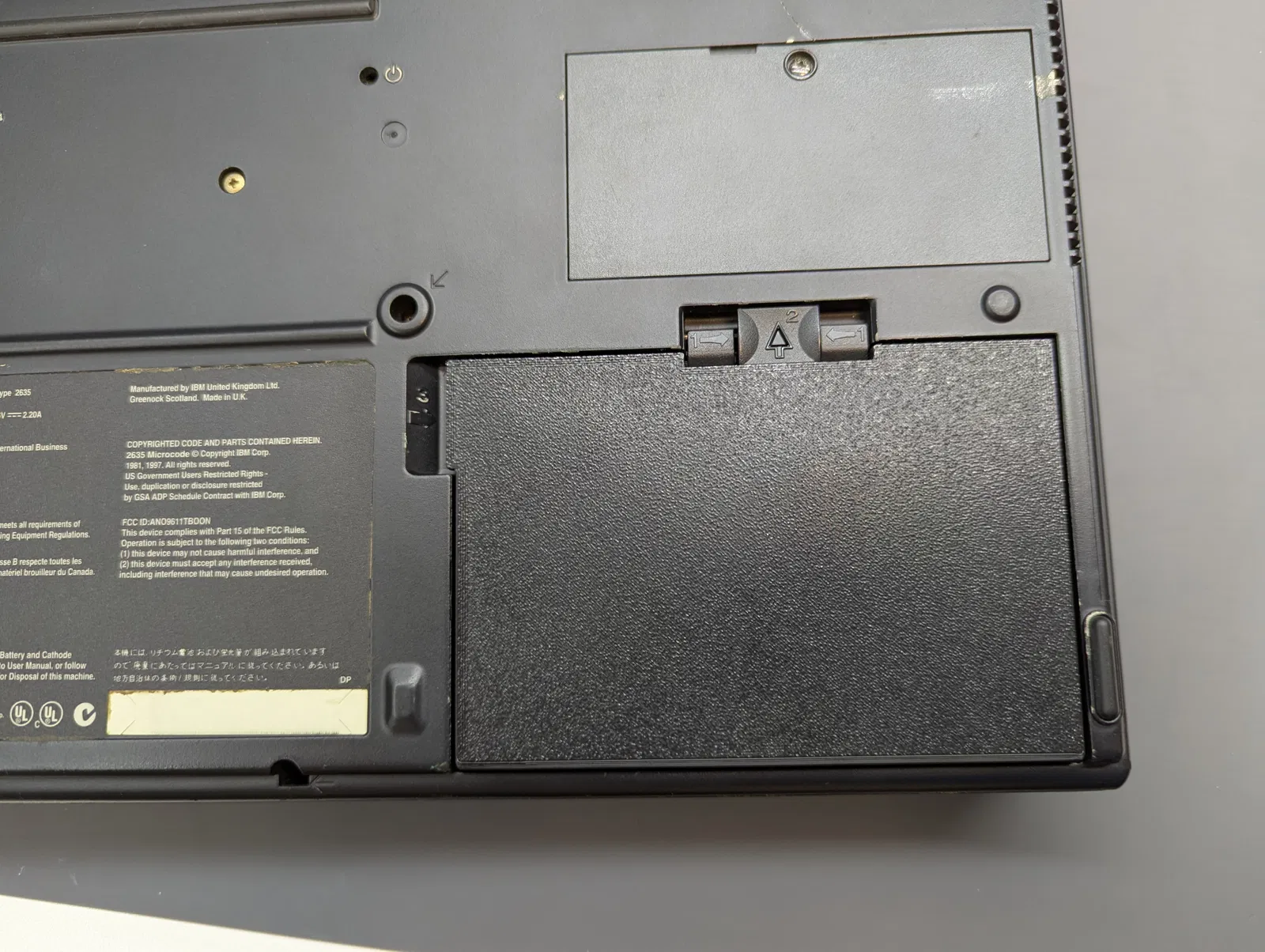

Bộ pin DIY này chạy với laptop ổn, không gặp vấn đề gì.
