Giá đỡ màn hình Vesa 70x70 cho chân gỗ custom

Giá đỡ màn hình Vesa.

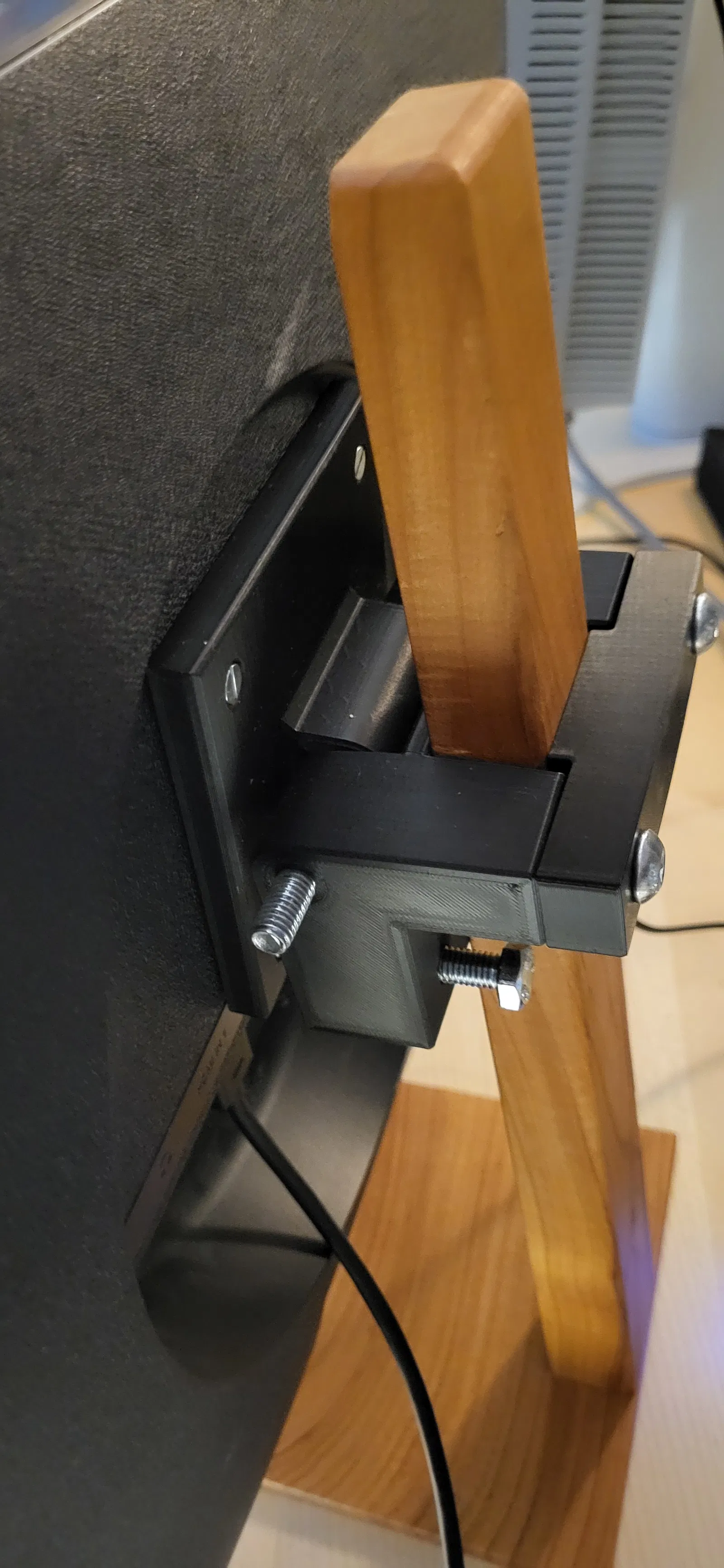

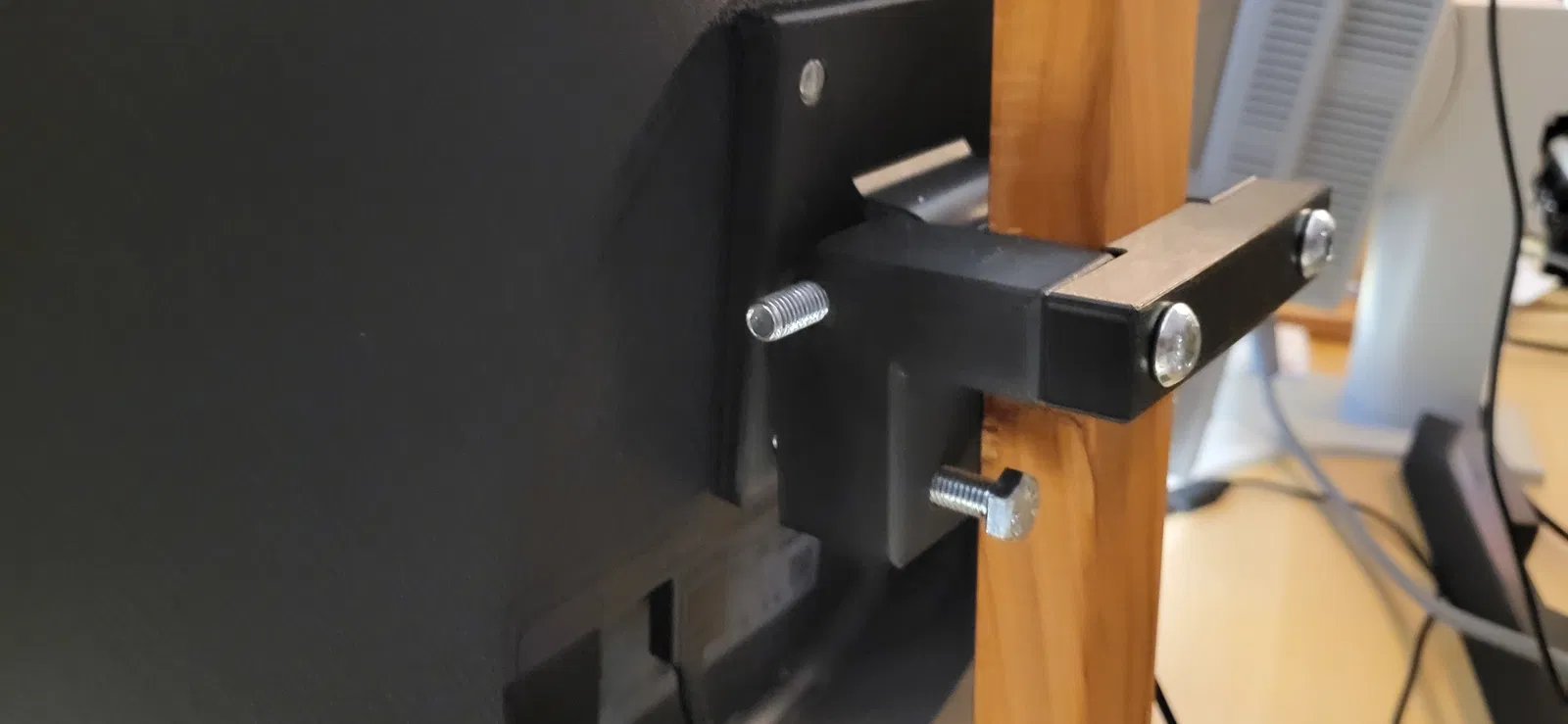

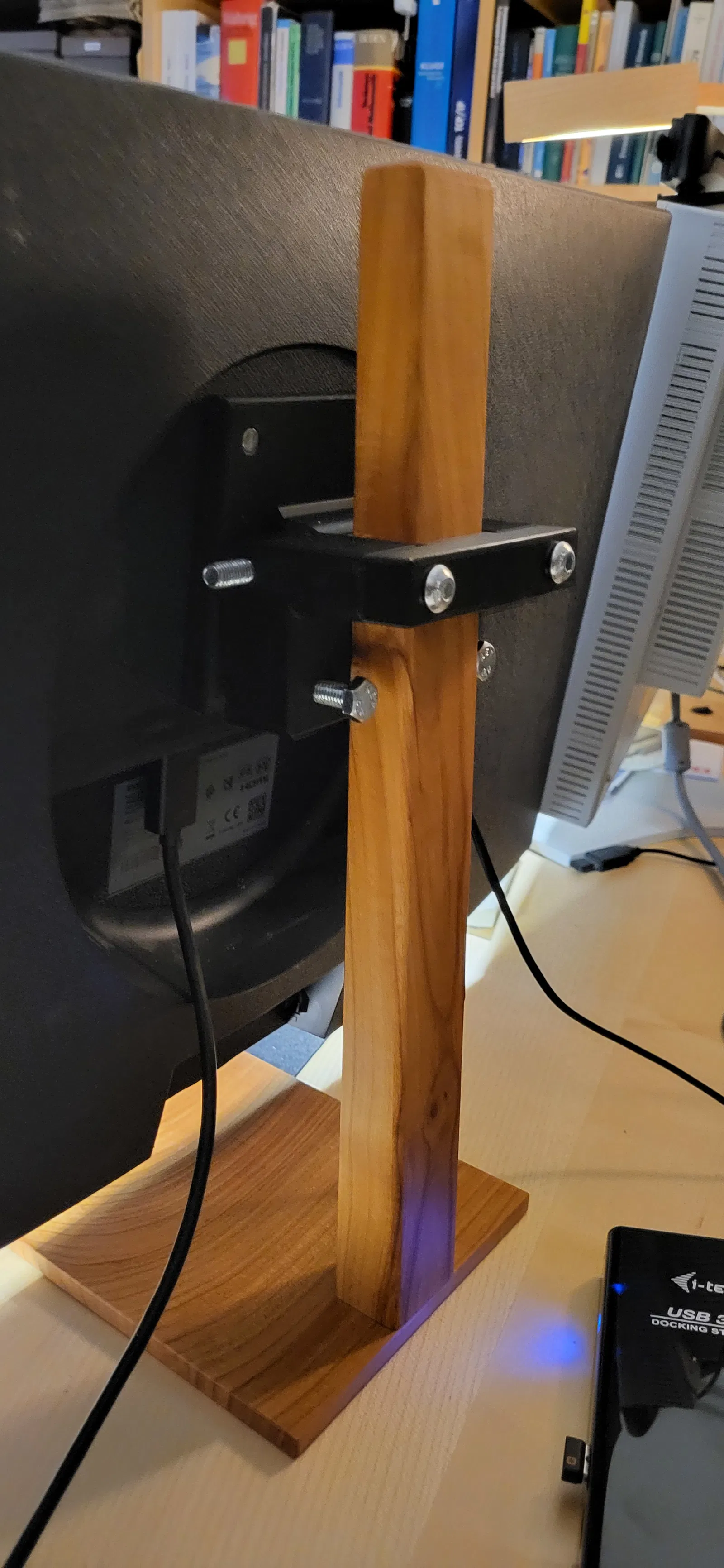

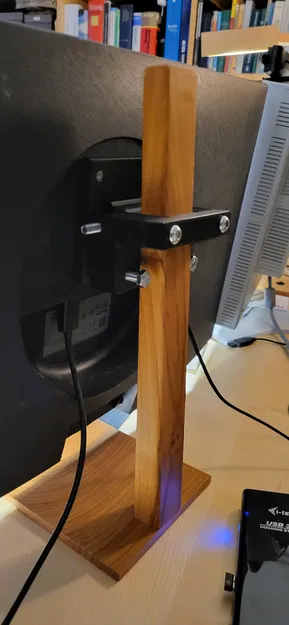

Mình có một màn hình Samsung không chỉnh được độ cao, nhưng lại có ngàm gắn Vesa 70x70. Vì vậy mình quyết định làm một bộ giá đỡ gỗ theo kiểu custom từ gỗ anh đào. Nó gồm một tấm đế và một thanh gỗ vuông dựng đứng, bề rộng hơi nhỏ hơn 44mm một chút. Có 2 loại kẹp đi kèm cho các độ dày thanh gỗ khác nhau:

• một loại cho 27mm-35mm (tùy theo chiều dài ốc dùng để siết kẹp)

• một loại cho 22mm-28mm

Phần cứng cần có:

• 4x M4x16mm để bắt Vesa mount (chiều dài tùy màn hình)

• 1x M8x100 hoặc dài hơn làm trục pivot chính

• 2x M8x40 hoặc dài hơn để chỉnh pivot

• 2x M8x40 hoặc M8x50 cho phần kẹp, tùy theo độ dày thanh gỗ.

• 4x ê-cu vuông M8

Mình in bằng ASA – dùng vật liệu yếu hơn cũng hoàn toàn ổn.
