Hộp đựng dụng cụ in 3D có cơ cấu khớp nối | Dự án Fusion 360

Tổng quan

Dự án này là một hộp đựng dụng cụ 3D printed dạng modular hoàn toàn, được thiết kế và giải thích từng bước trong series video YouTube tập trung vào cơ cấu cơ khí cho 3D printing dùng Fusion 360.

Cái hộp không chỉ là một hộp chứa tĩnh. Nó có nhiều chi tiết cơ khí như:

• Bản lề (hinges)

• Cơ cấu chốt đóng dạng nút bấm (click-button closure)

• Cơ cấu khớp nối dạng hình vuông (articulated square mechanism)

• Một tầng thứ hai xếp chồng

Mục tiêu của dự án vừa để dùng thực tế vừa để học thiết kế cơ khí cho in FDM.

File tải về gồm những gì

Trang Printables này có cả file CAD và file in được, nên bạn có thể in trực tiếp hoặc mở trong Fusion 360 để chỉnh sửa.

File Fusion 360 (CAD chỉnh sửa được):

• Fusion file – Tool box (Video Part 1)

• Fusion file – Tool box with articulated mechanism (Video Part 2)

Những file này cho phép bạn:

• Chỉnh kích thước

• Bỏ hoặc thêm ngăn

• Tùy biến theo bộ dụng cụ của bạn

• Xem/hiểu cách các cơ cấu được dựng

File STL (sẵn sàng để in):

• STL files – Tool box from Video Part 1

• STL files – Tool box from Video Part 2

Tất cả file STL đều đã chuẩn bị để in FDM trực tiếp.

🟧 STL files – Tool box from Video Part 2

Mô tả:
File STL sẵn in của bộ tool box hoàn chỉnh từ Video Part 2.
Thiết kế để chứa các dụng cụ đi kèm Elegoo Centauri Carbon.
Import STL vào slicer, tách thành từng object riêng, auto-orient và in.

🟧 STL files – Tool box from Video Part 1

Mô tả:
File STL sẵn in của tool box từ Video Part 1.
Gồm hộp trên với nắp, bản lề và chốt nút bấm (click-button closure).
Import vào slicer, tách các chi tiết, auto-orient và in.

🟦 Fusion file – Tool box with articulated mechanism (Video Part 2)

Mô tả:
File project Fusion 360 dùng trong Video Part 2.
Dành để học và luyện thiết kế cơ khí, joints và cơ cấu articulated.
Chỉnh sửa được hoàn toàn và có parametric. Đây là thiết kế dạng generic, không tối ưu cho từng dòng máy in cụ thể.

🟦 Fusion file – Tool box (Video Part 1)

Mô tả:
File project Fusion 360 dùng trong Video Part 1.
Gồm hộp trên, nắp, bản lề và chốt nút bấm (click-button closure).
Parametric đầy đủ và chỉnh sửa được cho mục đích học tập.
Không ràng buộc theo layout dụng cụ của Elegoo Centauri Carbon.

Sắp xếp dụng cụ

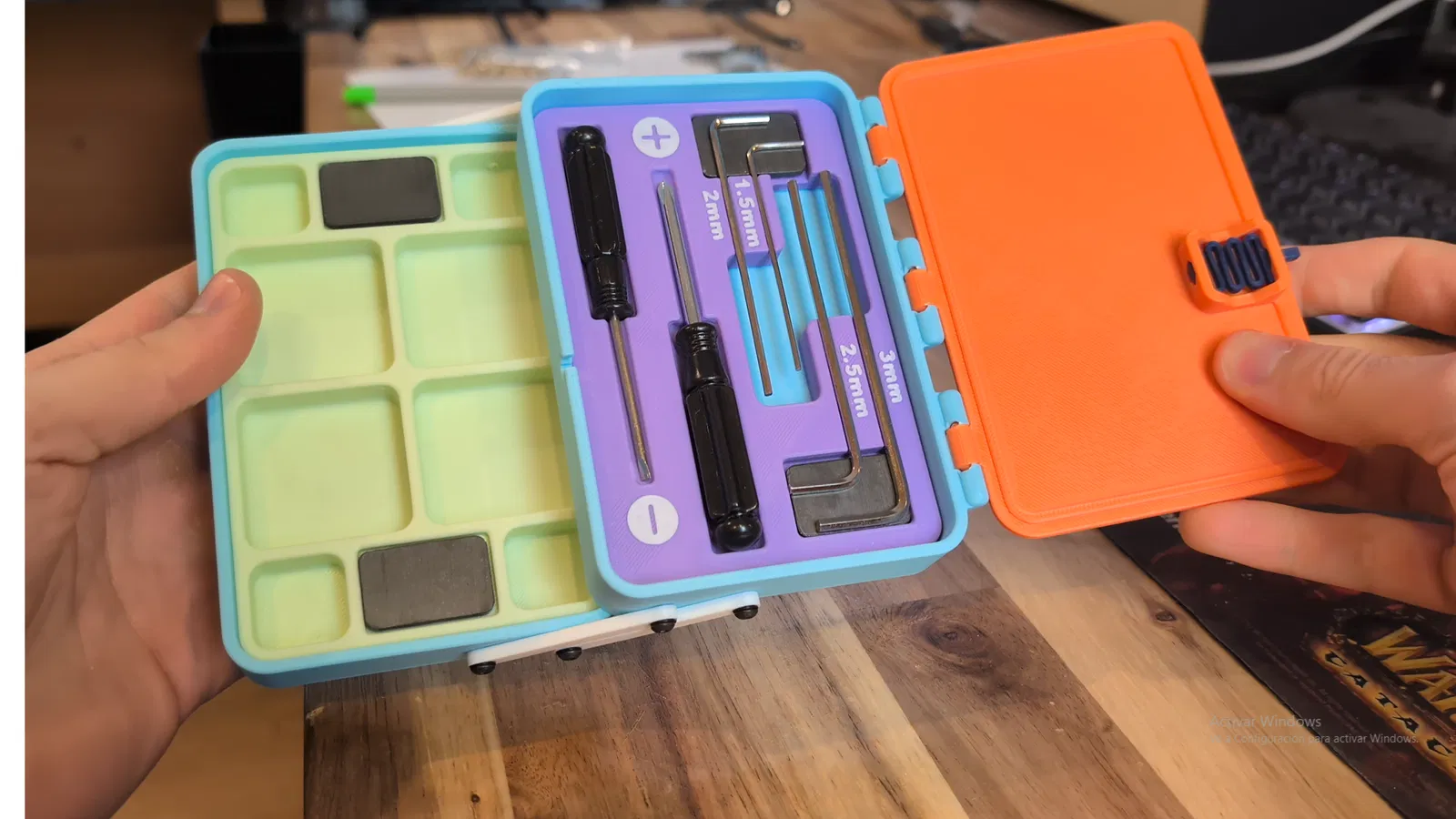

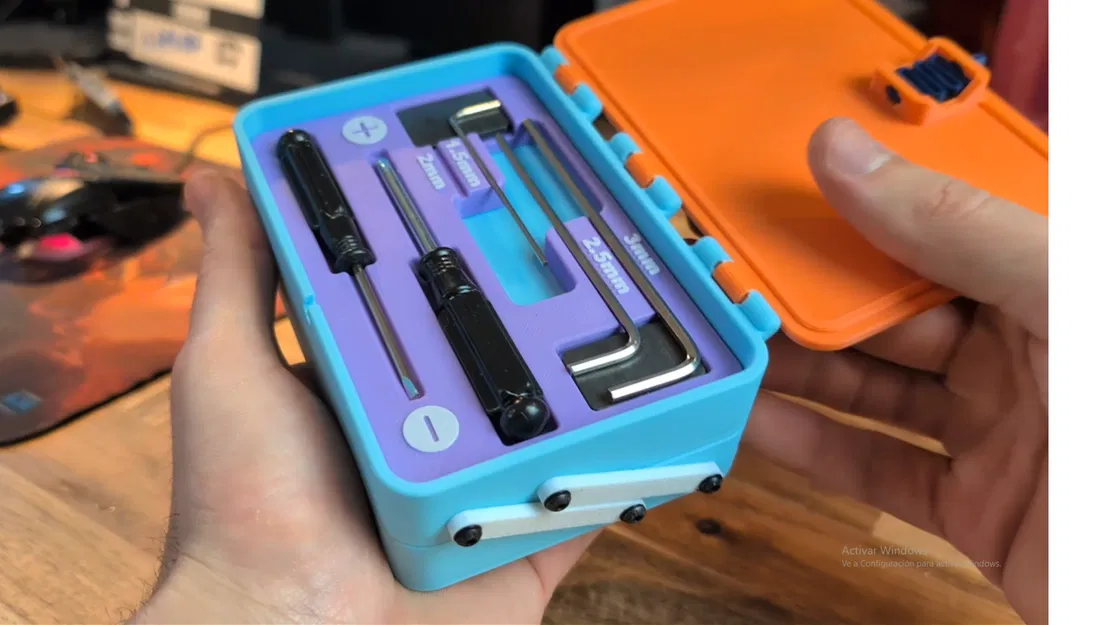

Các ngăn bên trong được thiết kế để chứa bộ dụng cụ đi kèm máy in Elegoo Centauri Carbon:

• Lục giác (Allen keys)

• Tua vít Phillips

• Tua vít dẹp

Bố cục bên trong là dạng modular, có thể chỉnh sửa hoặc bỏ đi nếu cần.

Chi tiết thiết kế cơ khí

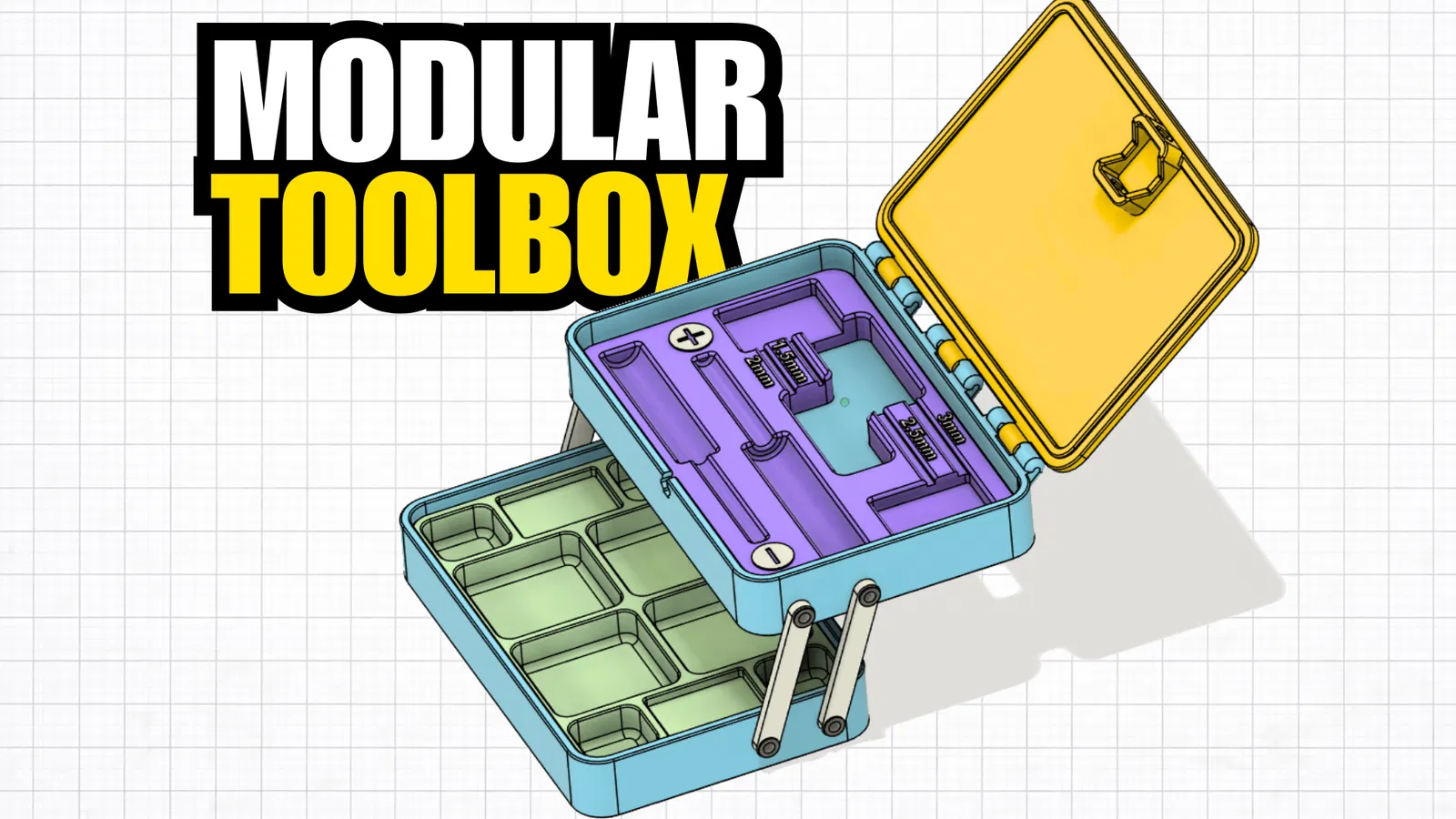

Toàn bộ thiết kế gồm:

• Hộp trên với nắp, bản lề và chốt nút bấm (click-button closure)

• Hộp dưới để chứa thêm đồ

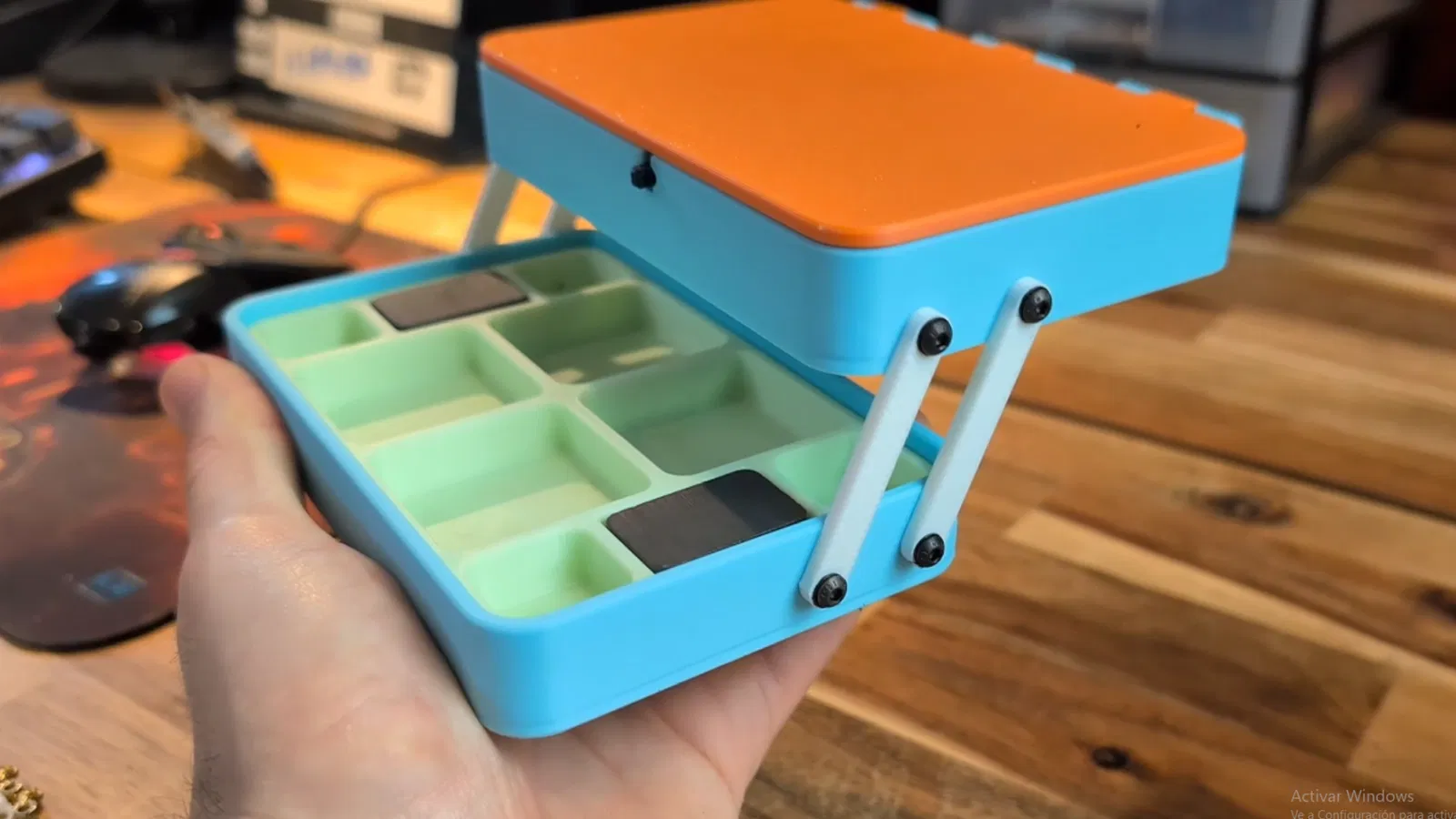

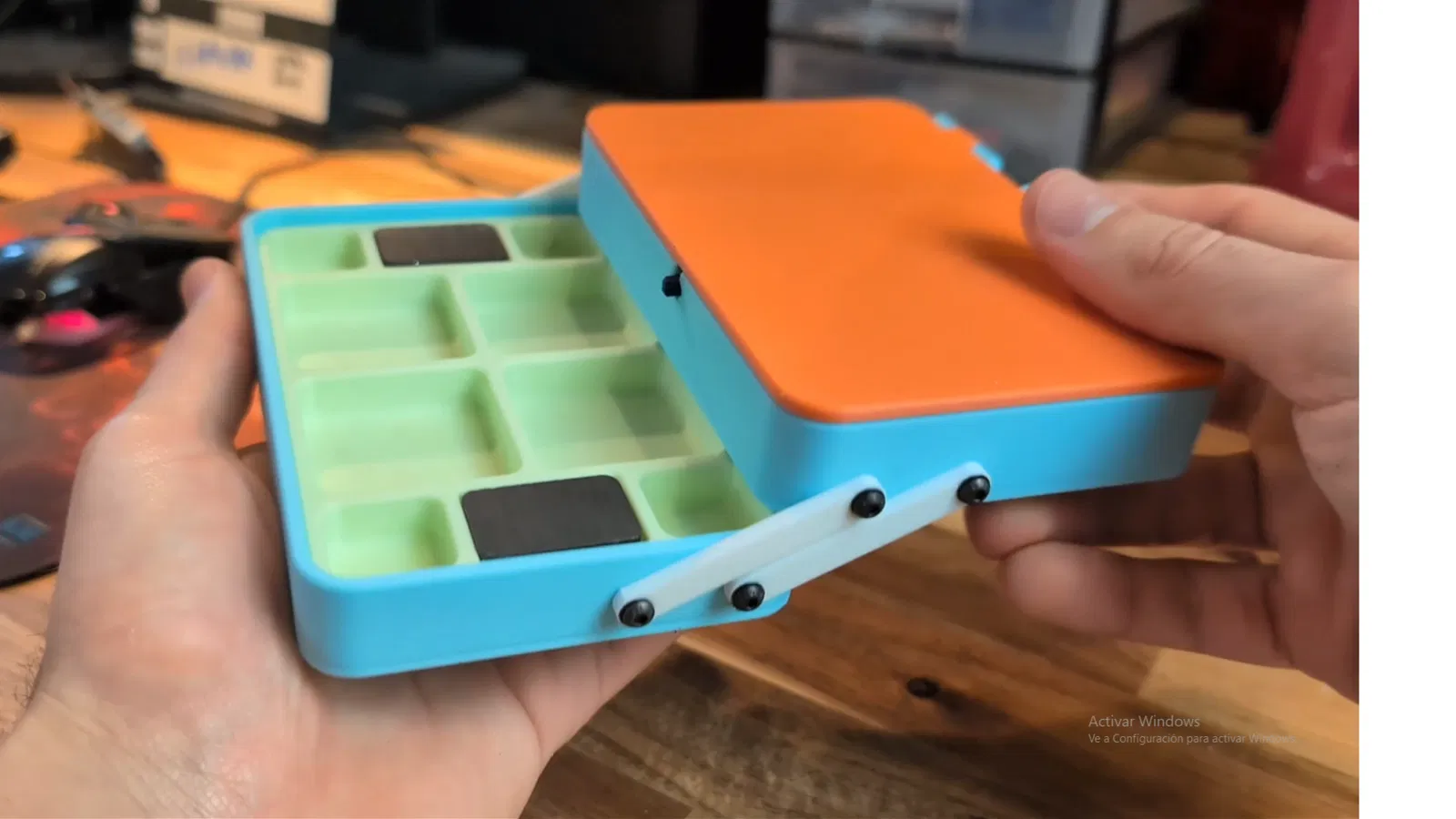

• Cơ cấu articulated dạng hình vuông để tạo tầng thứ hai

• Lỗ và dung sai (tolerances) tối ưu cho 3D printing

• Bạc lót (bushings) in 3D giúp siết ốc chặt mà không làm kẹt chuyển động

Tất cả cơ cấu được thiết kế riêng cho in FDM, hạn chế dùng support khi có thể.

Phần cứng cần cho lắp ráp đầy đủ

Để lắp hoàn chỉnh, bạn cần:

• 8 × ốc M3 (dài 8 mm)

• 8 × M3 heat-set inserts

Cơ cấu articulated dùng bushings in 3D để có thể siết ốc hết cỡ mà vẫn đảm bảo chuyển động trơn.

Lưu ý quan trọng về cơ cấu nút bấm

Nút bấm (click-button) để đóng nắp được cung cấp như một model riêng trên Printables.

Bạn có thể tìm và tải ở đây:
👉

Video hướng dẫn

Toàn bộ dự án được giải thích chi tiết trong series video YouTube, bao gồm:

• Quy trình thiết kế

• Giải thích cơ cấu

• Animation dùng joints

• Tinh chỉnh để in 3D

• Lắp ráp hoàn thiện

👉 Video YouTube:
[LINK TO VIDEO PART 1]

[LINK TO VIDEO PART 2]

Ghi chú

• Dự án này vừa để làm đồ dùng thực tế vừa là tài liệu học

• Cứ thoải mái chỉnh sửa, remix hoặc tùy biến theo nhu cầu

• Nếu bạn làm hoặc chỉnh sửa, mình rất muốn xem thành phẩm của bạn
