Dự án này giới thiệu một giải pháp cơ khí hoàn chỉnh để tự build chytrá šachovnice (bàn cờ vua thông minh). Toàn bộ set được thiết kế lại từ đầu bằng Autodesk Fusion 360, ưu tiên độ chính xác, tính năng sử dụng và thẩm mỹ. Thiết kế được tối ưu cho 3D printing và tính sẵn việc tích hợp linh kiện điện tử mà không cần hộp gắn ngoài.

Điểm nổi bật của thiết kế:

• Bộ quân cờ thiết kế riêng: Mỗi quân được model với một khoang bên trong để gắn nam châm neodymium, giúp tương tác với cảm biến trong phần đế.

• Kết cấu bên trong thông minh: Khung (chassis) có các slot riêng cho 64 cảm biến từ (reed switch) và vị trí đặt RGB LED dưới từng ô.

• Thiết kế dạng module: Không gian bên trong được tính để chứa 3 cell 18650, microcontroller điều khiển và toàn bộ dây điện, vẫn đảm bảo độ cứng vững của kết cấu.

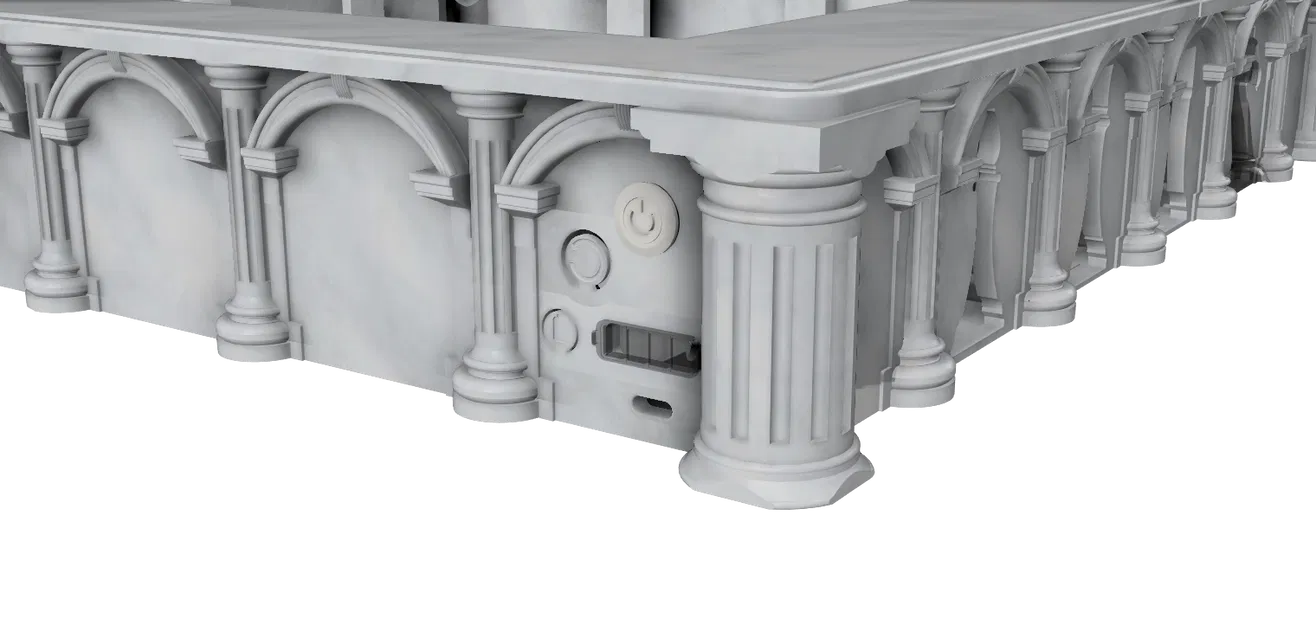

• Điều khiển tích hợp: Chassis có các lỗ cắt chính xác cho cổng sạc USB-C, công tắc nguồn chính và bộ 9 nút bấm điều khiển.

Hướng dẫn in:

• Vật liệu: Khuyến nghị PLA cho quân cờ và phần chassis ngoài, PETG cho các chi tiết chịu lực bên trong.

• Mặt bàn cờ: Để hiệu ứng gợi ý trực quan hoạt động đúng, khuyến nghị in tấm trên (hoặc từng phần của nó) bằng vật liệu trắng hoặc trong suốt để tán sáng LED tốt.

• Nam châm: Quân cờ được thiết kế để lắp nam châm đường kính X mm (bạn tự điền kích thước). Có thể đặt nam châm trong lúc in (tính năng Pause at height) hoặc dán vào sau.

Trong set gồm có:

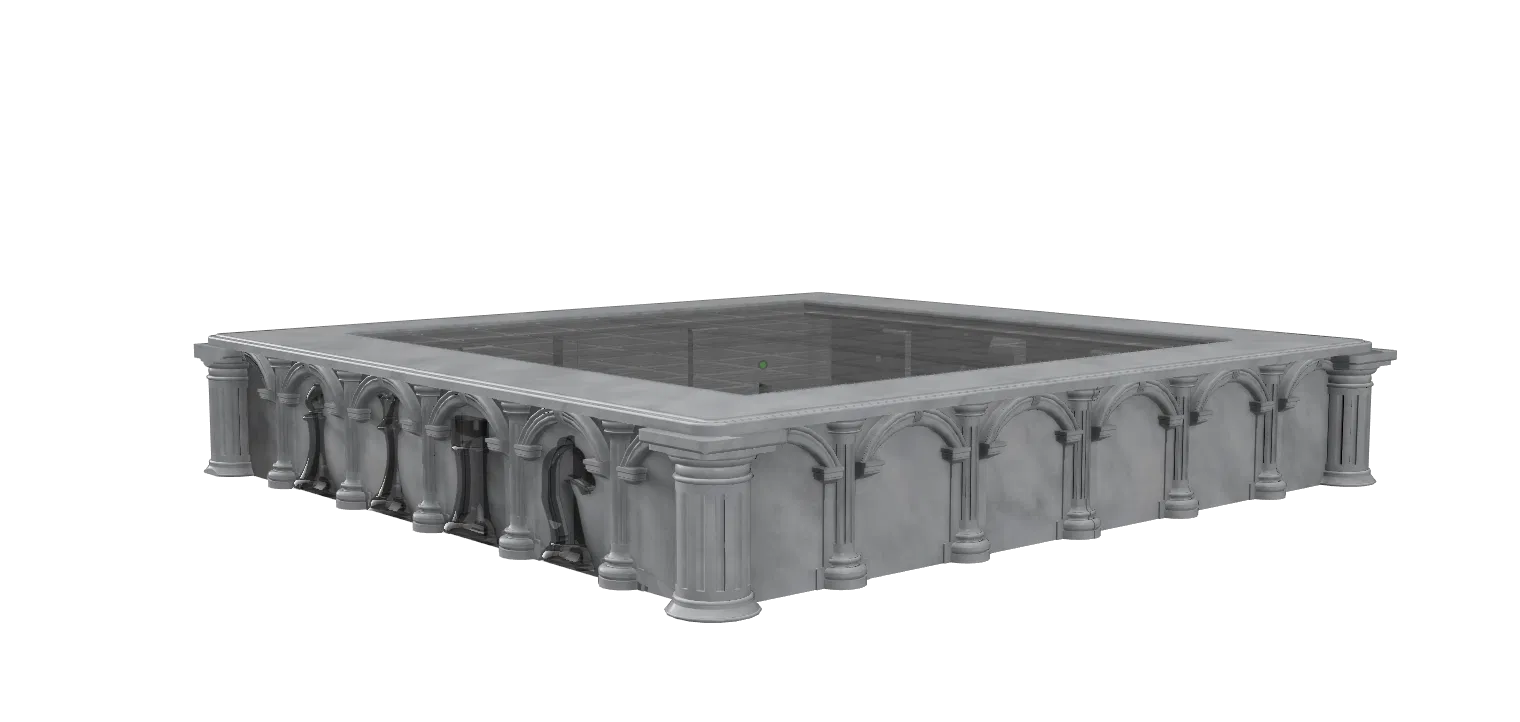

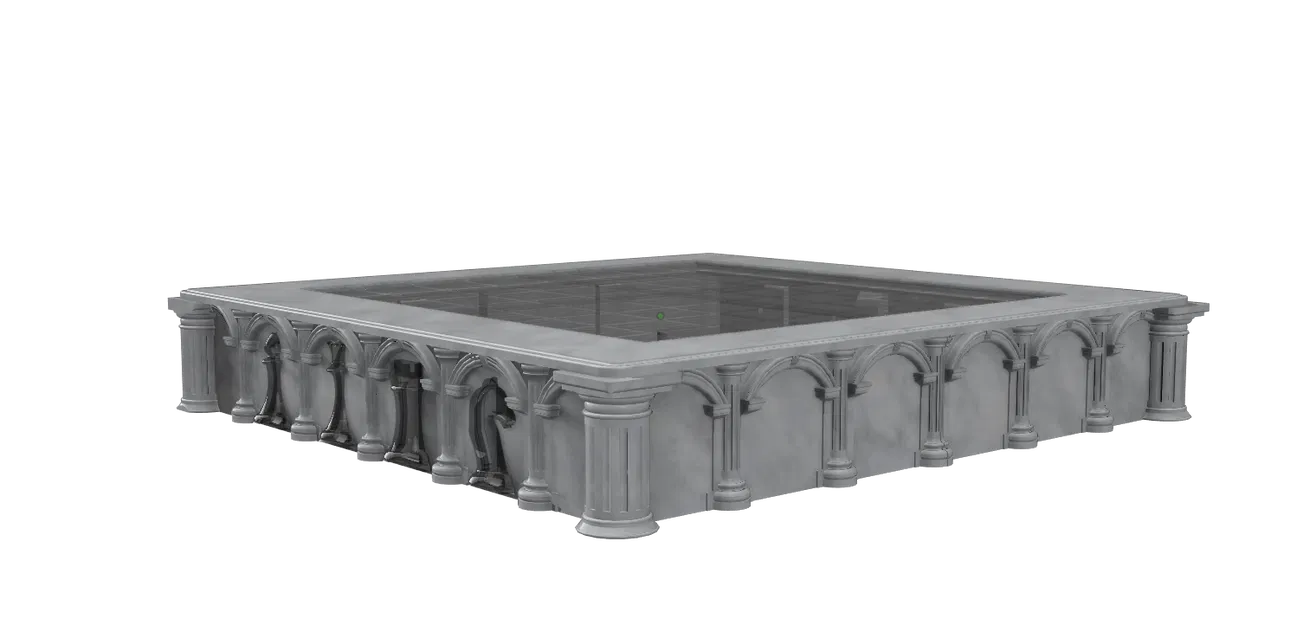

• Full 3D model bàn cờ (tấm trên, khay đáy, các ngàm/giá đỡ bên trong).

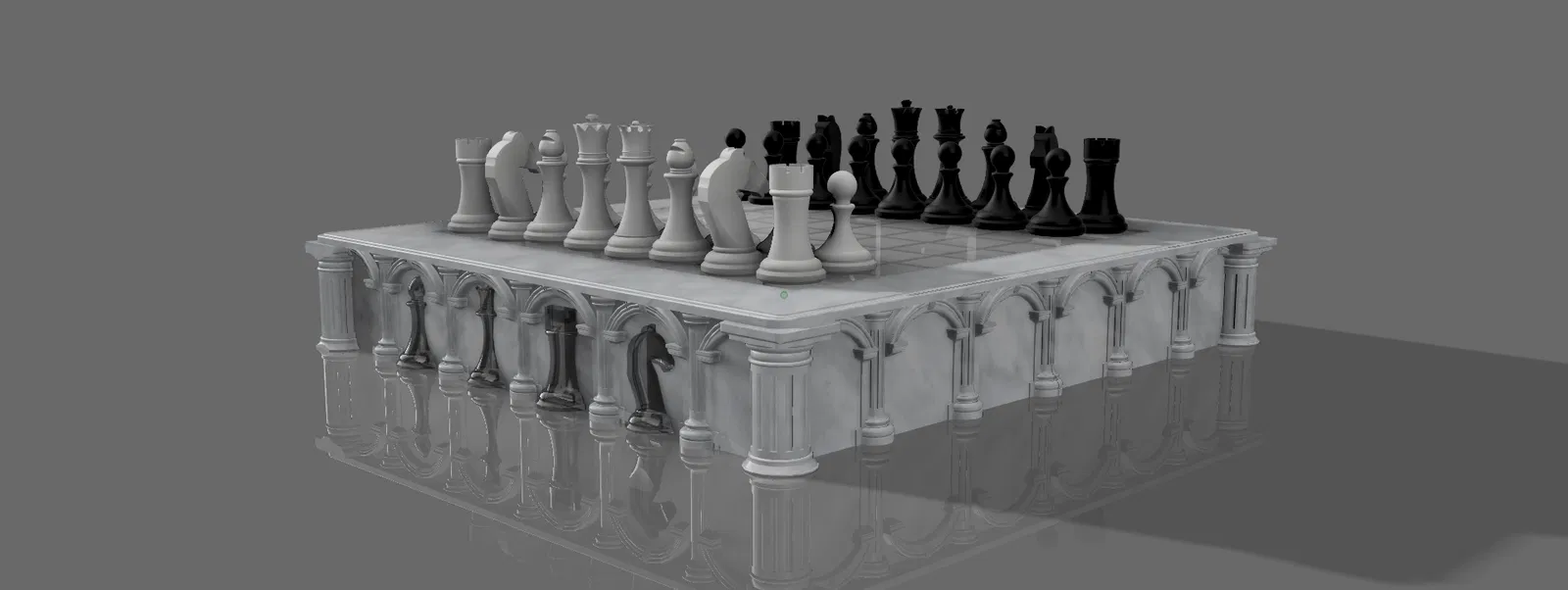

• Full set 32 quân cờ với thiết kế độc quyền.

• Nắp cho cụm nút bấm điều khiển và các cổng.

Model này là kết quả của hàng chục giờ tinh chỉnh và làm prototype để mọi thứ ăn khớp chuẩn, cho ra vẻ ngoài “xịn” như thiết bị tự làm nhưng nhìn rất chuyên nghiệp.
