IF-Sense: Cảm biến Filament Inline (không cần hàn!)
IF-Sense là cảm biến filament inline nhỏ gọn, giá mềm, dùng khớp ECAS04 và connector JST-XH nên không cần hàn vào microswitch. Lắp dễ hơn, giảm rủi ro lỗi mối hàn. Cấu hình như switch-based filament sensor.
Mô tả
IF-Sense
Cảm biến filament inline KHÔNG CẦN HÀN!

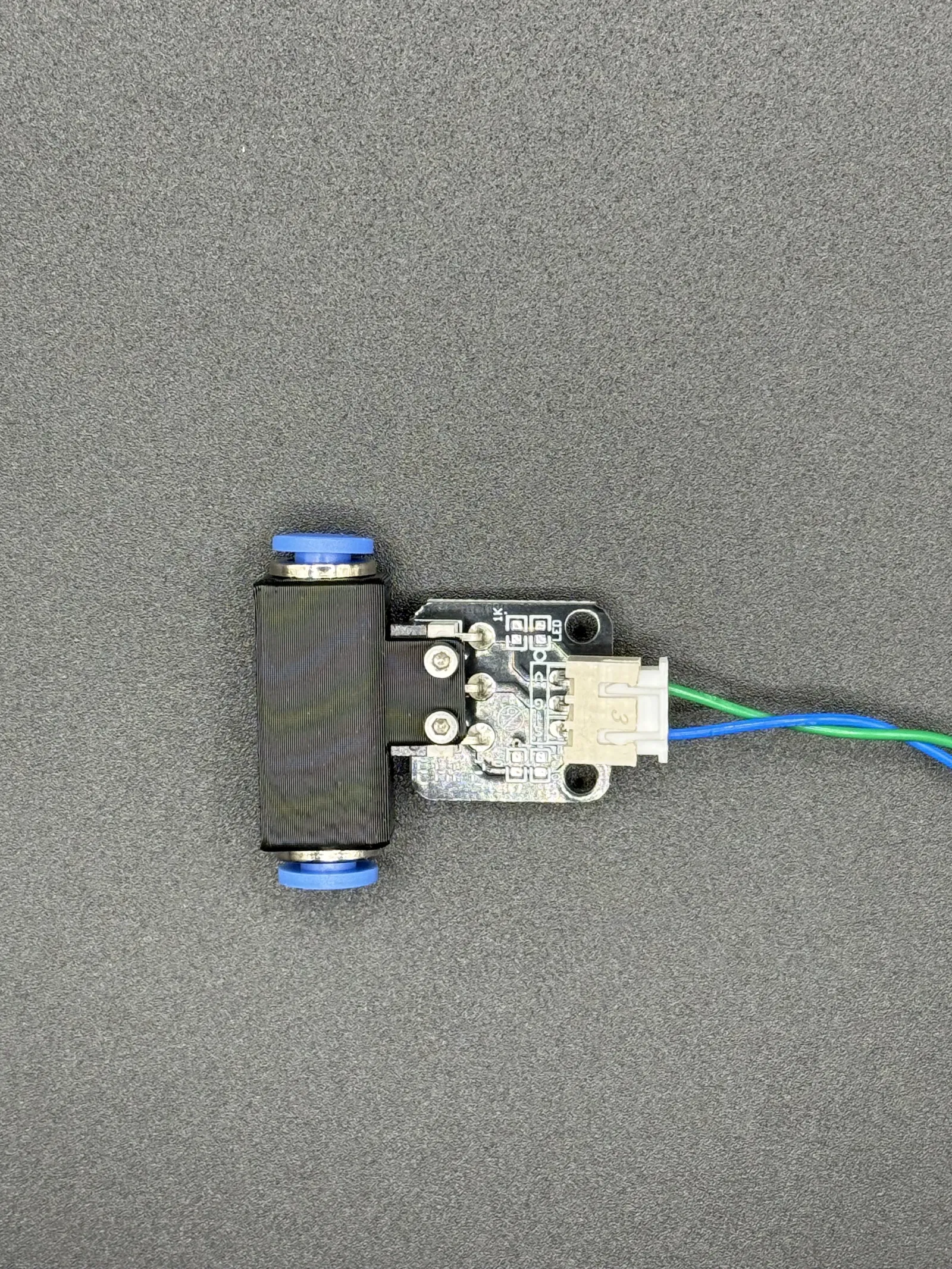

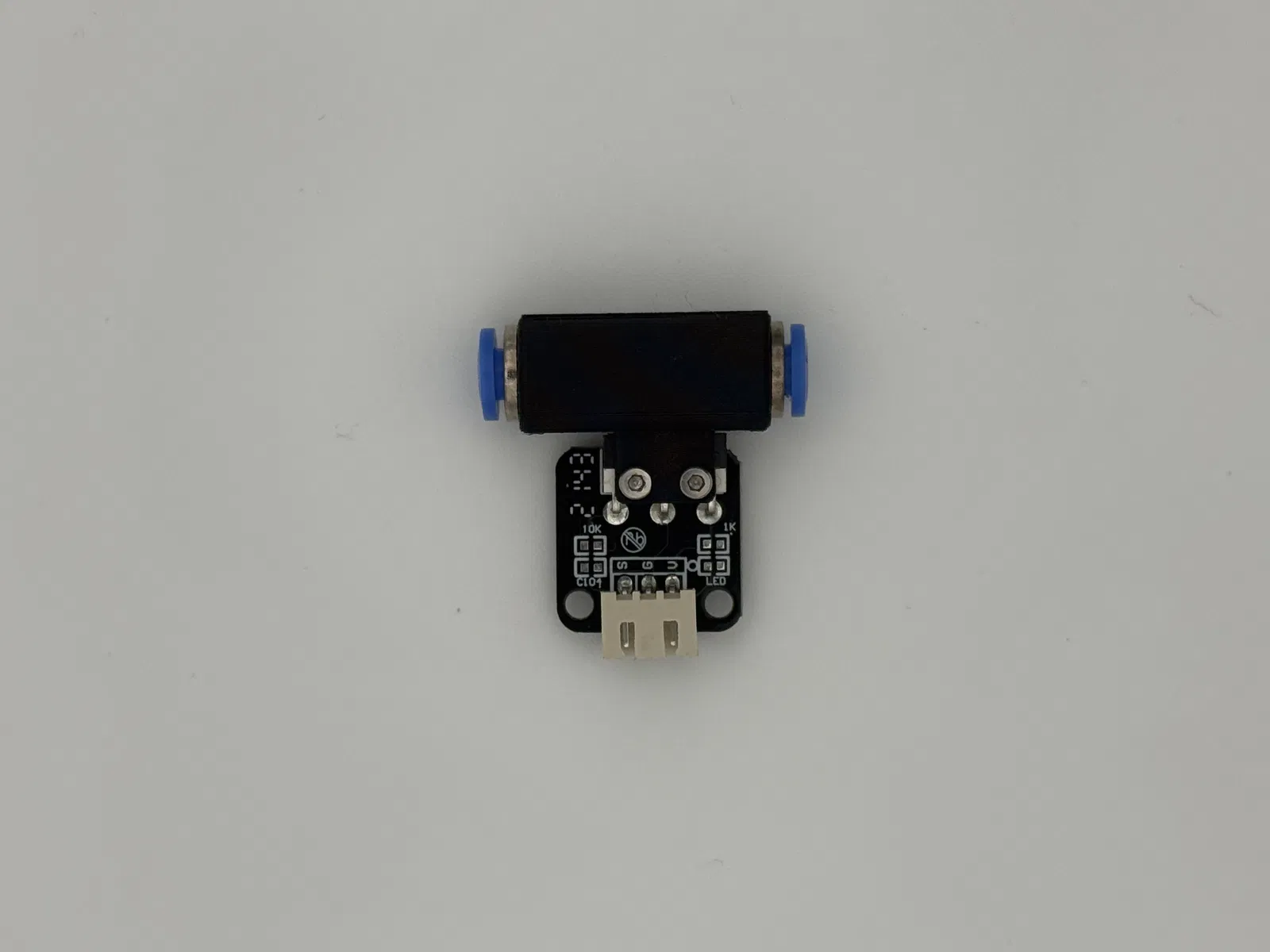

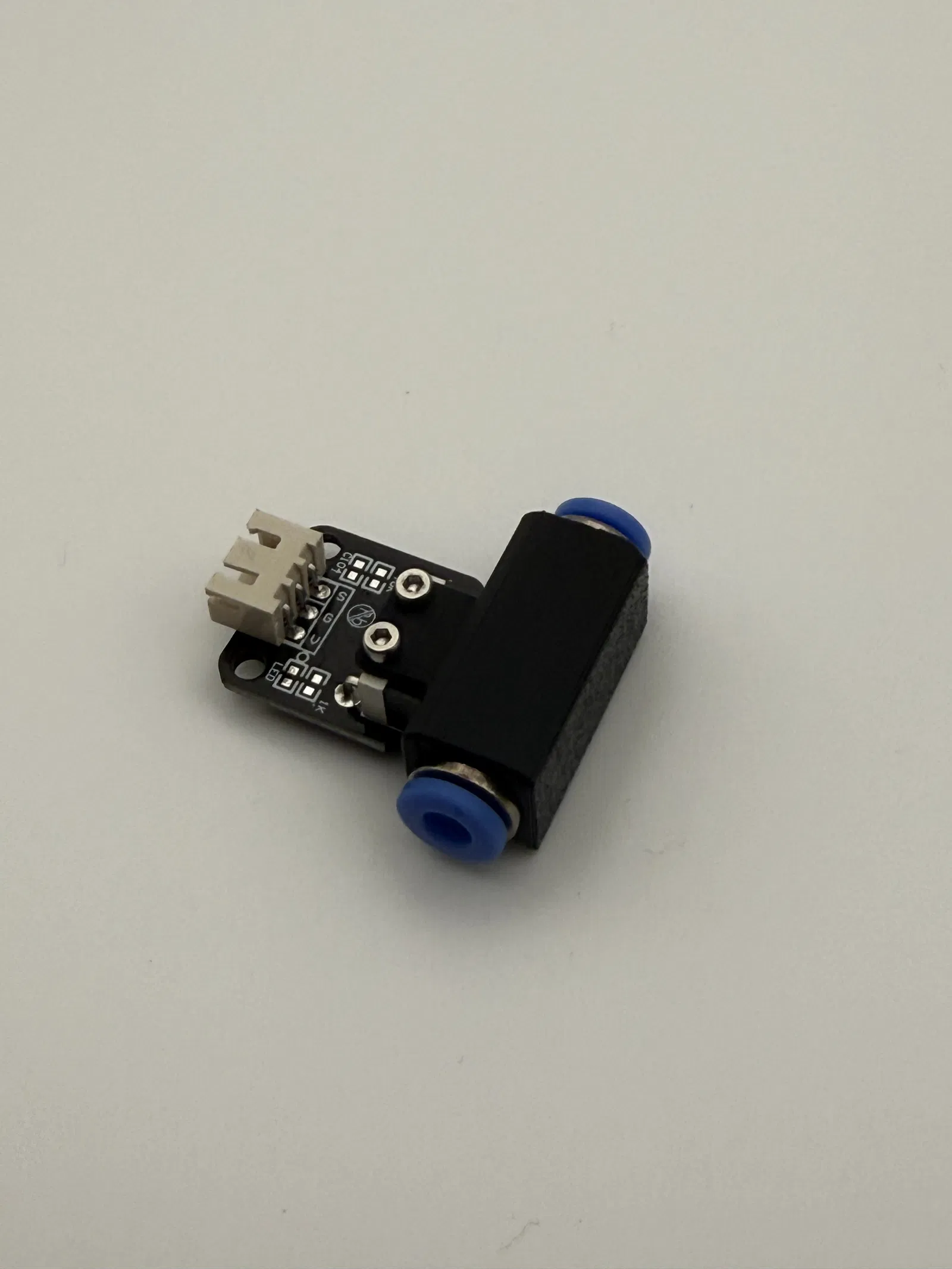

Làm quen với IF-Sense — một cảm biến filament inline nhỏ gọn, giá mềm, và chạy được mà không cần hàn gì hết.
Khác với các filament sensor truyền thống, IF-Sense dùng connector JST-XH đơn giản và không cần hàn trực tiếp vào microswitch. Nhờ vậy lắp ráp dễ hơn nhiều và giảm nguy cơ mối hàn bị lỗi theo thời gian.
BOM
Các link in đậm là những món đã được test.
Wiring
Dùng 2 chân ngoài cùng trên connector để đấu dây. Một dây nối vào GND, dây còn lại nối vào chân I/O trên board. Không cần quan tâm thứ tự.
Configuration
Cấu hình như filament sensor dạng switch bình thường. Nhớ cấu hình pin ở chế độ pullup bằng ký hiệu ^ (ví dụ dùng gpio4; pin thực tế sẽ tùy theo setup):
extruder_switch_pin: ^mmu: gpio4
Nếu bạn thấy dự án này hay, cân nhắc cho 3MS một star trên GitHub nha! 🌟
