Liquid Cuprum – Chụp đèn print-in-place

Để in nhanh các vật thể lớn, người ta hay dùng mô hình vách mỏng hoặc in kiểu “spiral vase”. Cách này có một nhược điểm: bề mặt lớn cần được gia nhiệt đồng đều và đôi khi bị biến dạng — bị oằn thành những gợn sóng lớn. Nếu vách phẳng đều thì lại có thể thiếu độ cứng — rất dễ bị bẻ cong. Với lại vách mỏng nhìn hơi “nhẹ ký”. Vậy nếu mình tách cái vách đó thành hai lớp và in chúng đan xen vào nhau thì sao? Dĩ nhiên cần có kiểu liên kết giữa hai vách — các “bridge”. Nhưng chính những bridge liên kết này lại có thể trở thành điểm tựa cho các bridge của chính vách, cho lớp kế tiếp.

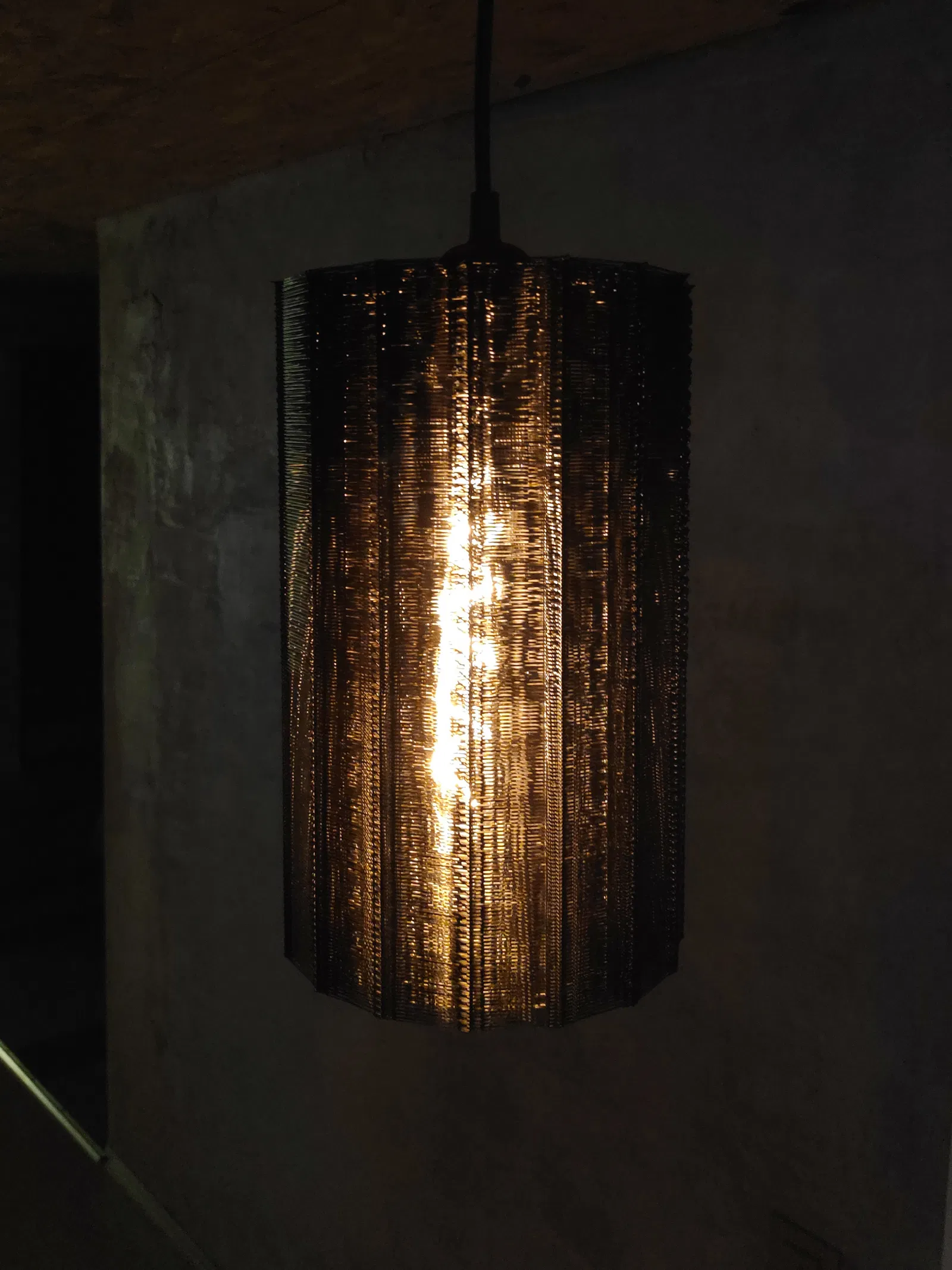

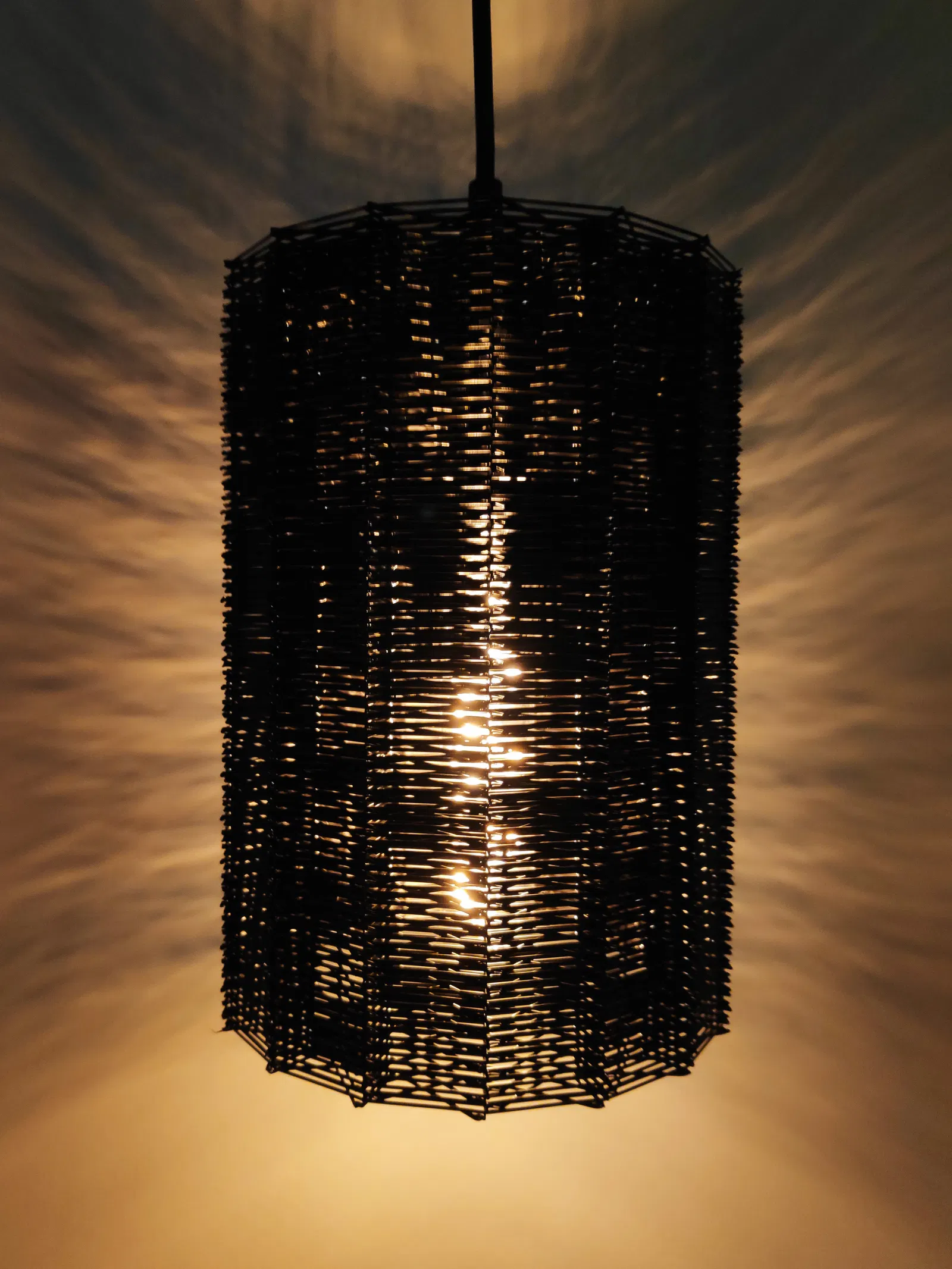

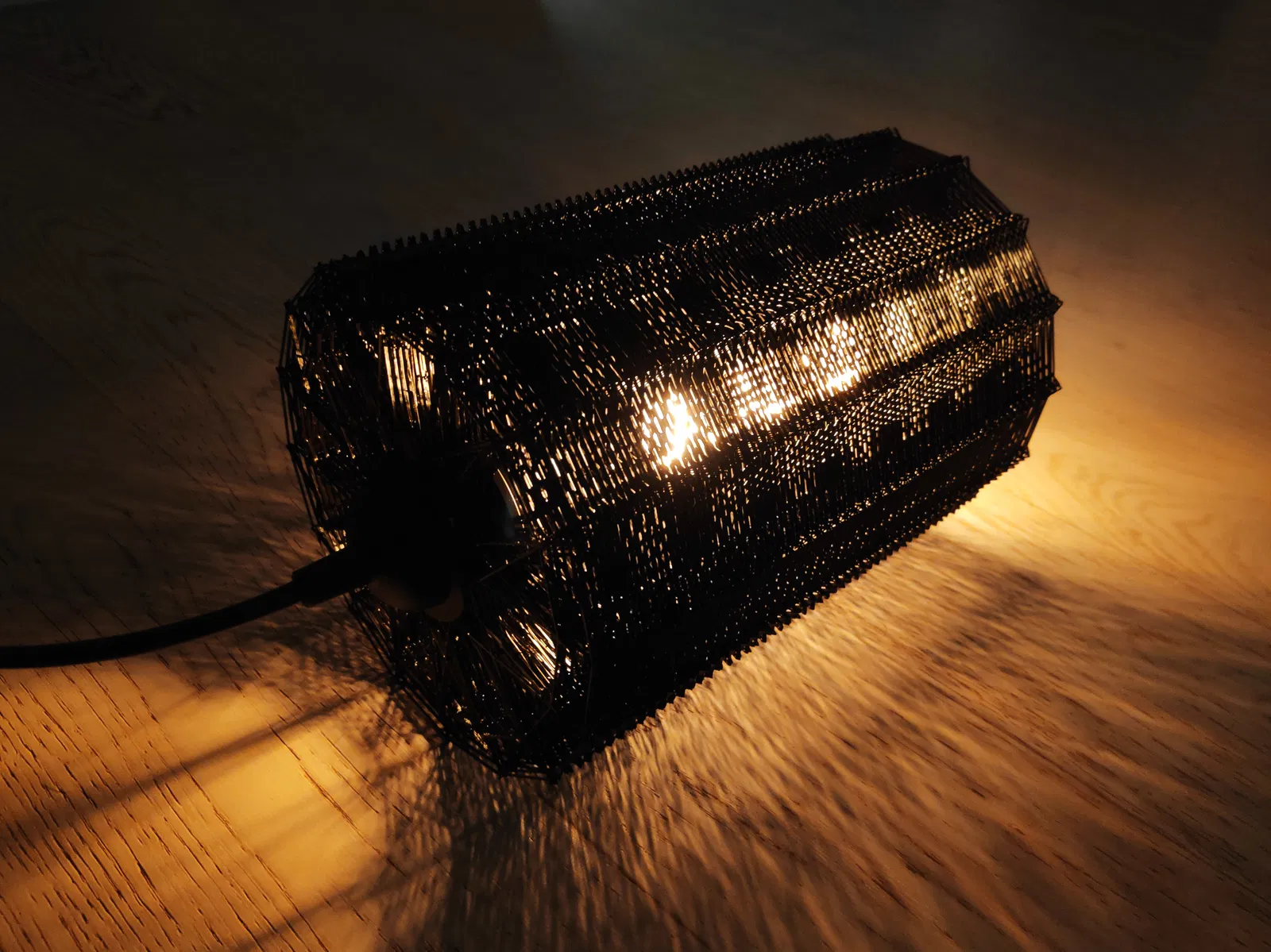

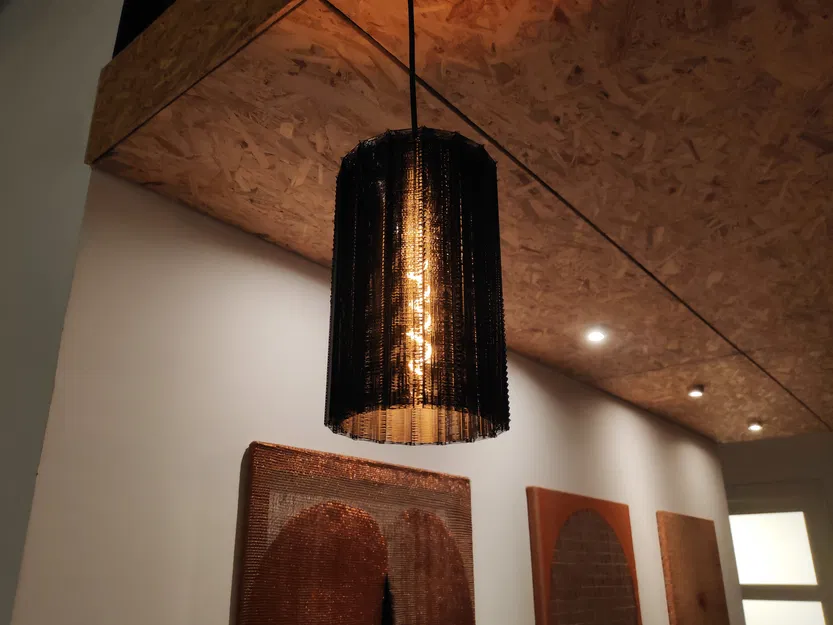

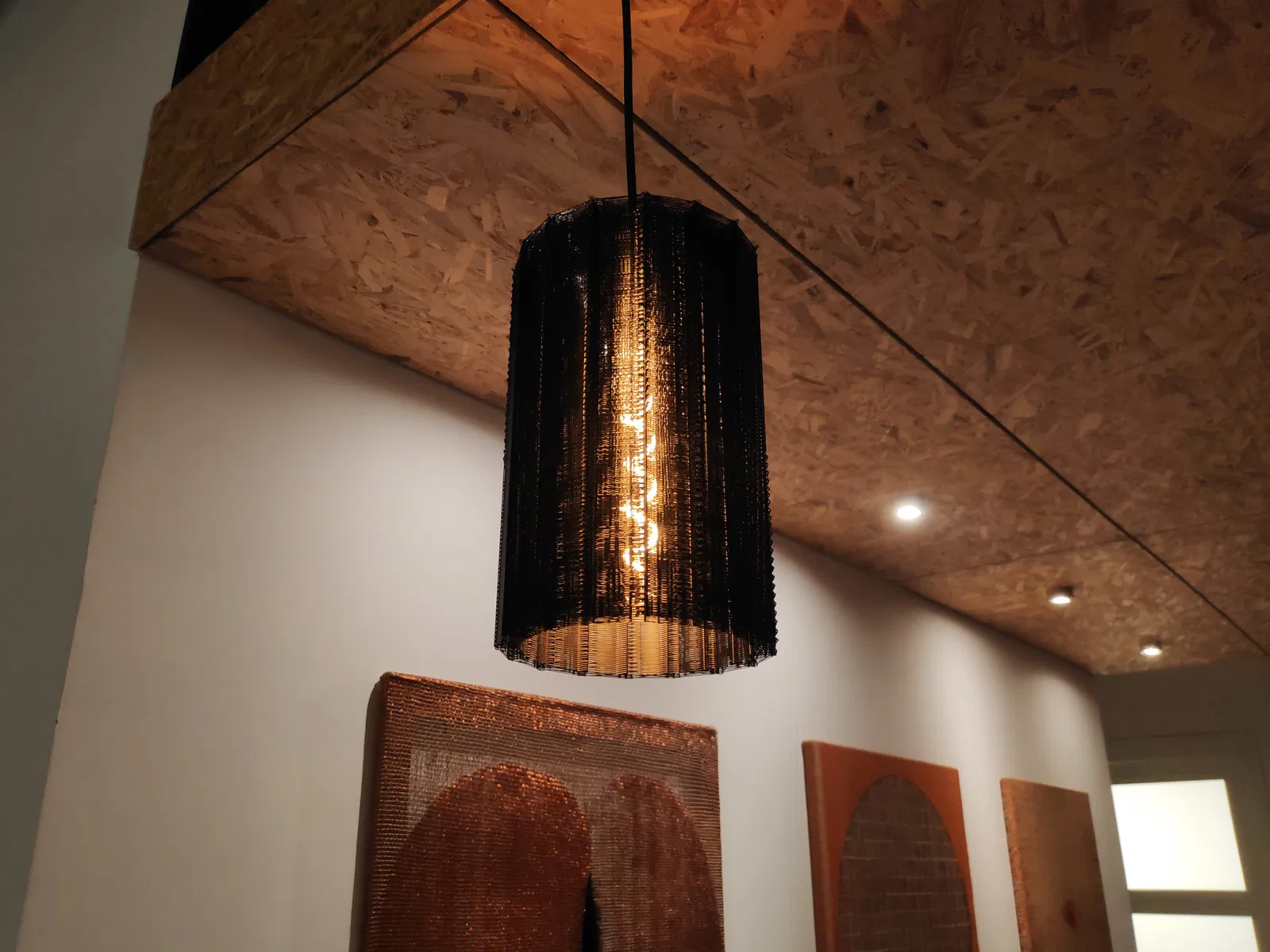

Thiết kế mình phát triển gợi nhớ các vật thể kỹ thuật thế kỷ 19 hoặc kiểu giỏ đan. Các “sợi” không lặp lại lớp trước, mà được kéo căng bằng các “bridge” và chỉ chạm nhau tại các nút giao nhau. Cách làm này cho phép tạo cấu trúc nửa hở, nửa trong suốt, và thậm chí dùng nhựa đục (opaque) vẫn đẹp. PLA đen, khi được chiếu bởi đèn IKEA ROLLSBO, lại ra tông như đồng cổ, nên mình đặt tên dự án là Liquid Cuprum. Nhưng tại sao là “liquid”? Vách đôi của chụp đèn tạo hiệu ứng moiré chuyển động rất đã mắt và bóng đổ lạ — coi video là rõ nhất:

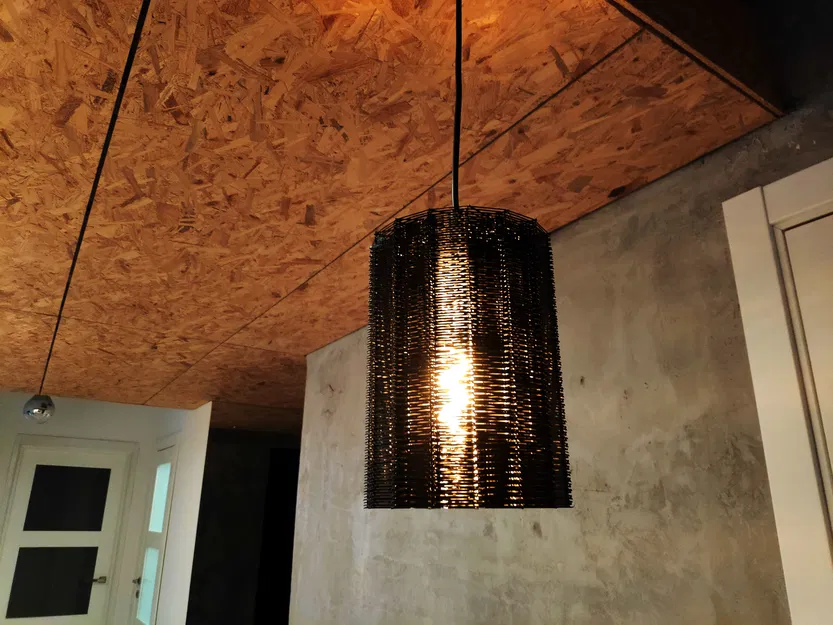

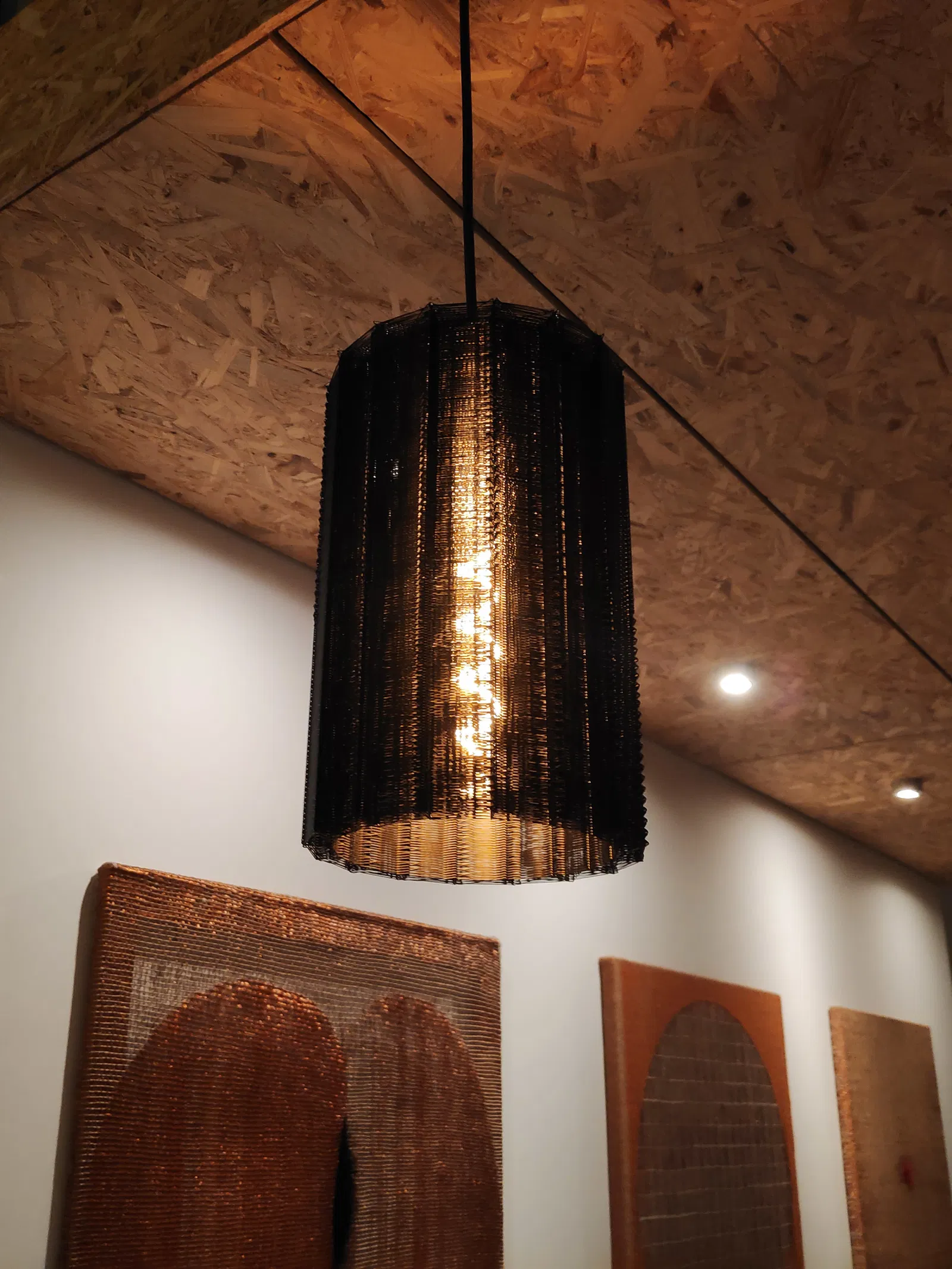

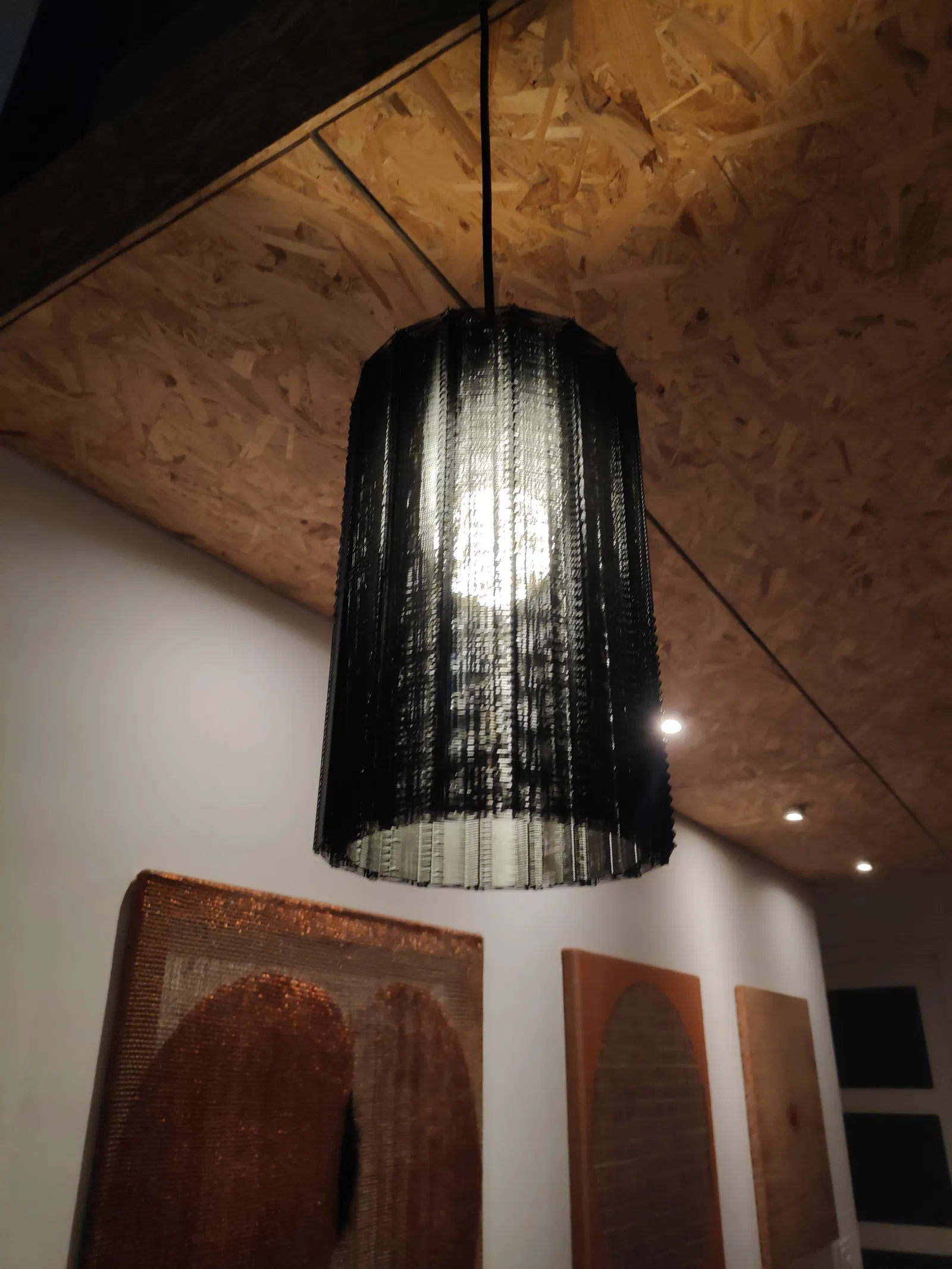

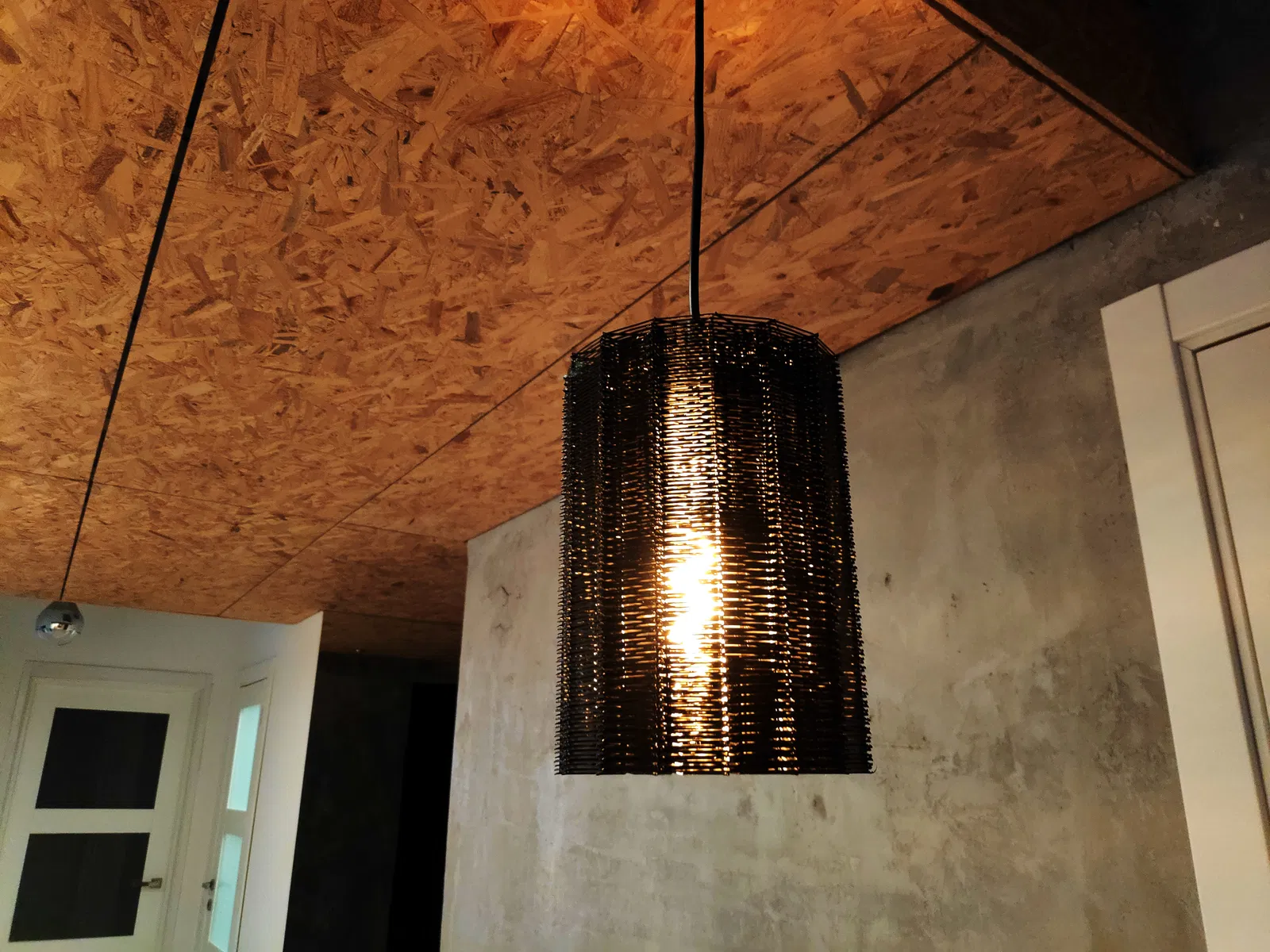

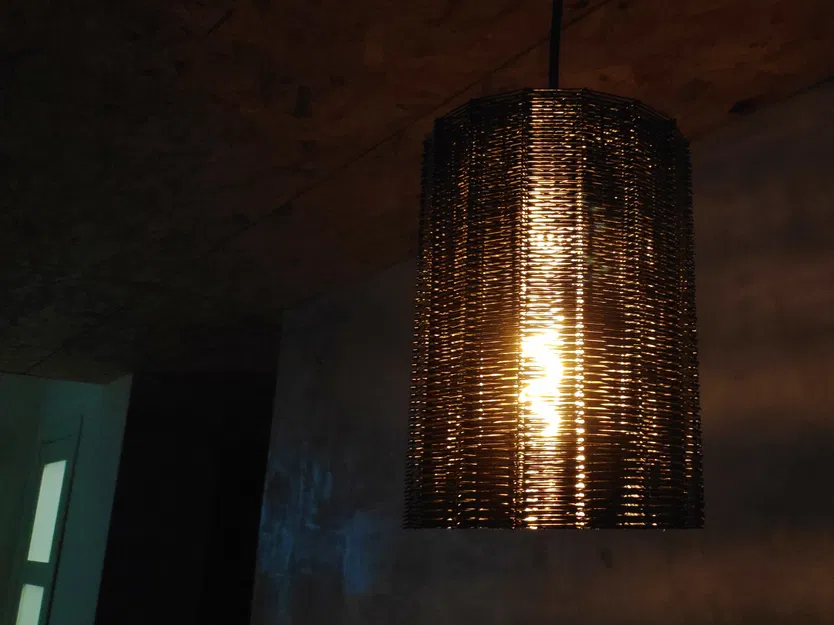

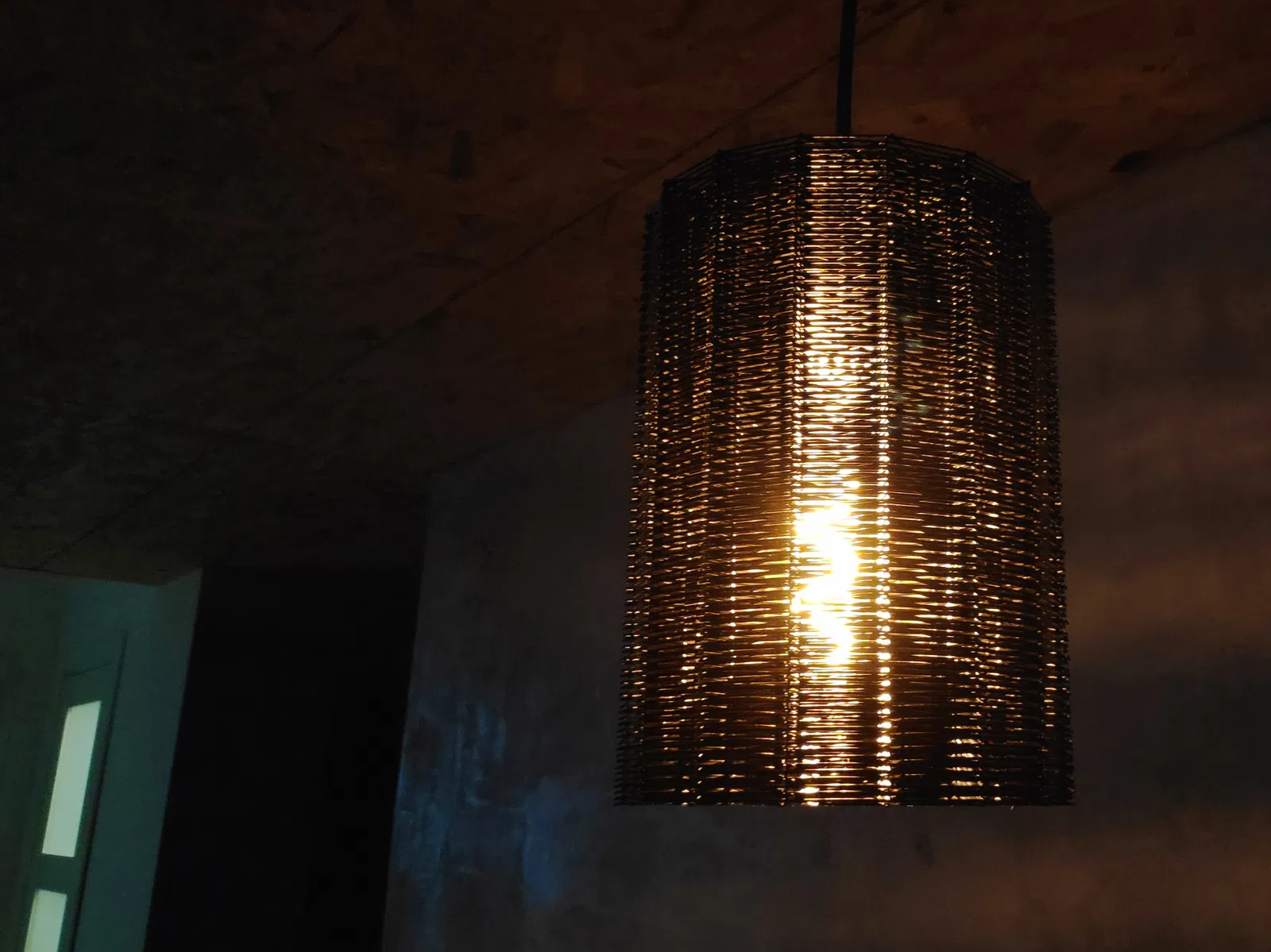

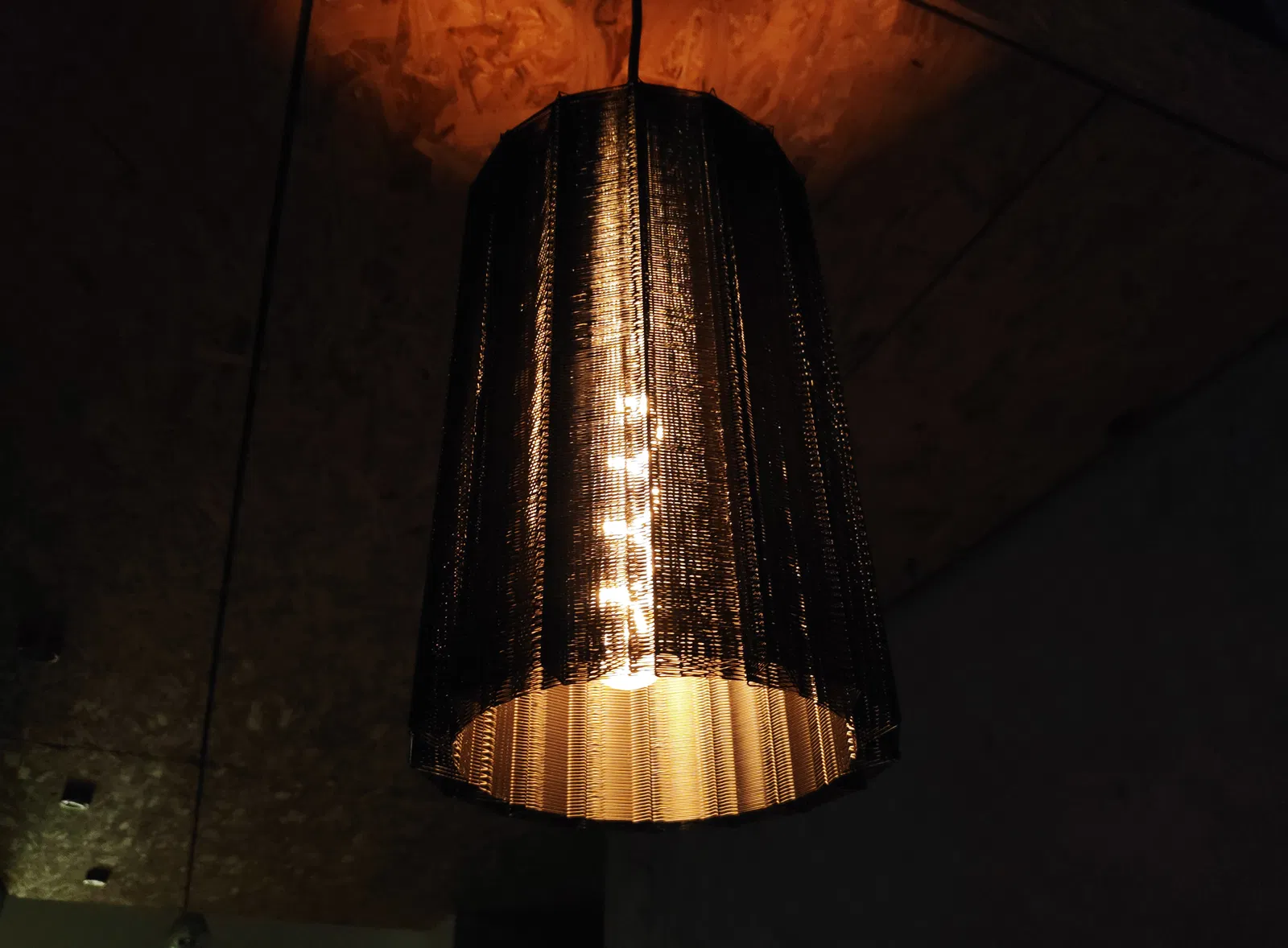

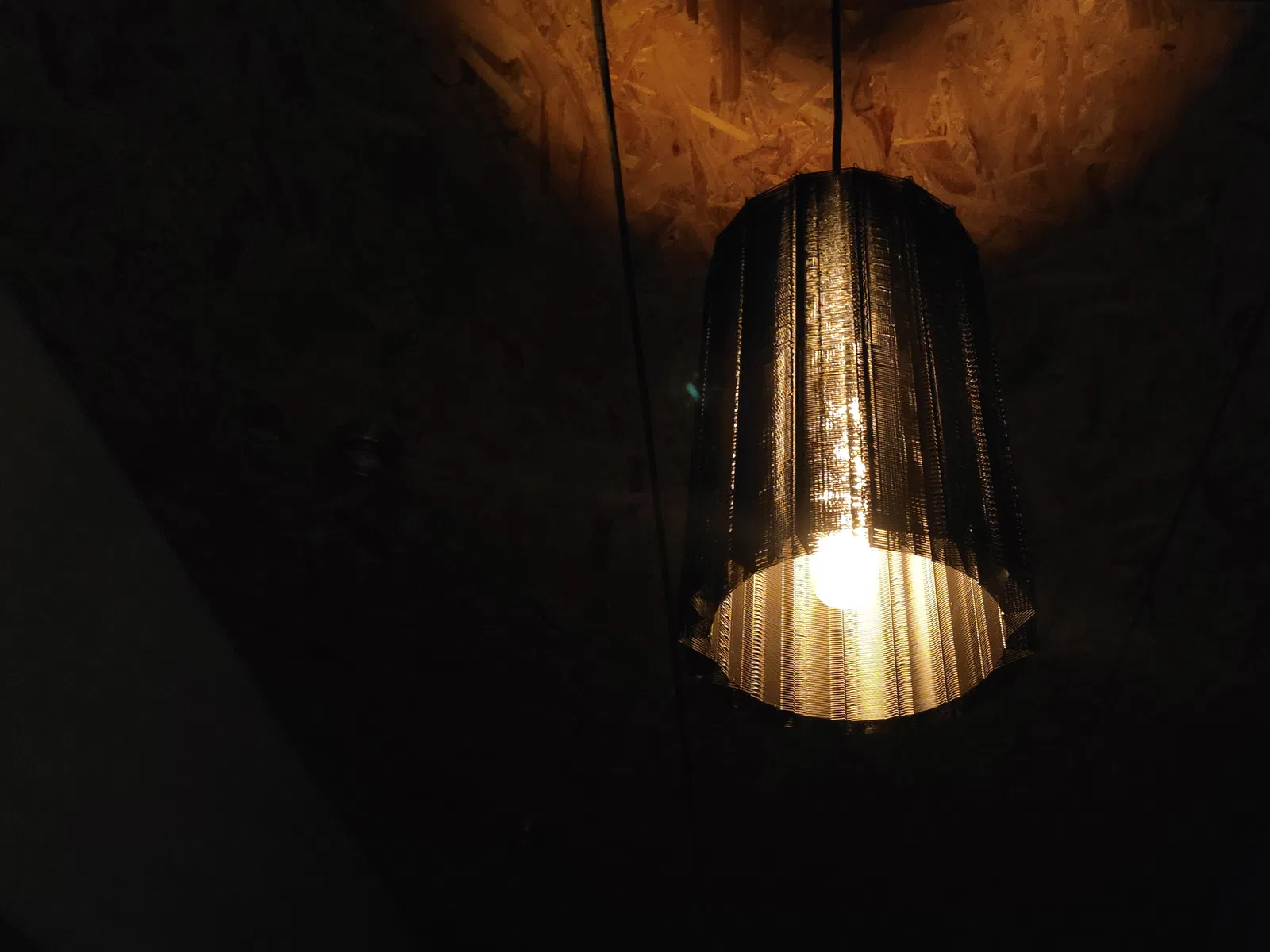

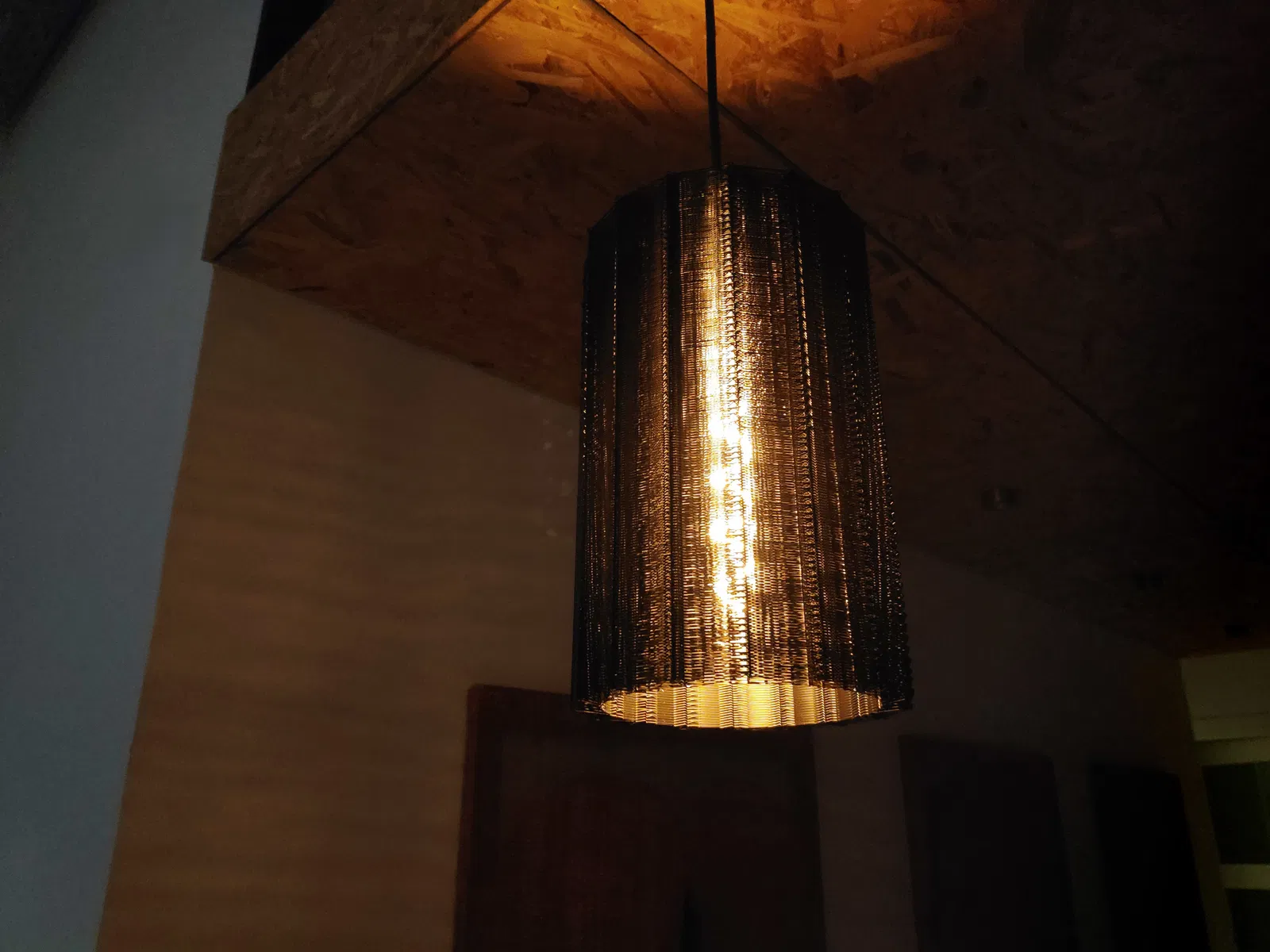

Chụp (plafond) có thể in 2 phiên bản — dạng màn mỏng (LiquidCuprum_lamp_1) và dạng nan to kiểu rơm (LiquidCuprum_lamp_2 — phiên bản này tạo ảo giác chuyển động mạnh hơn).

Chỉ dùng đúng 1 chi tiết và là print-in-place, không cần hậu kỳ. Đồng thời, bạn có thể dừng in bất kỳ lúc nào để tạo chụp đèn với chiều dài mong muốn. Đường kính mặc định là 156, chiều cao 240 (v1) và 260 mm (v2). Chụp vừa với bộ đèn IKEA HEMMA và đa số các loại đui treo khác có cỡ khoảng 40 mm.

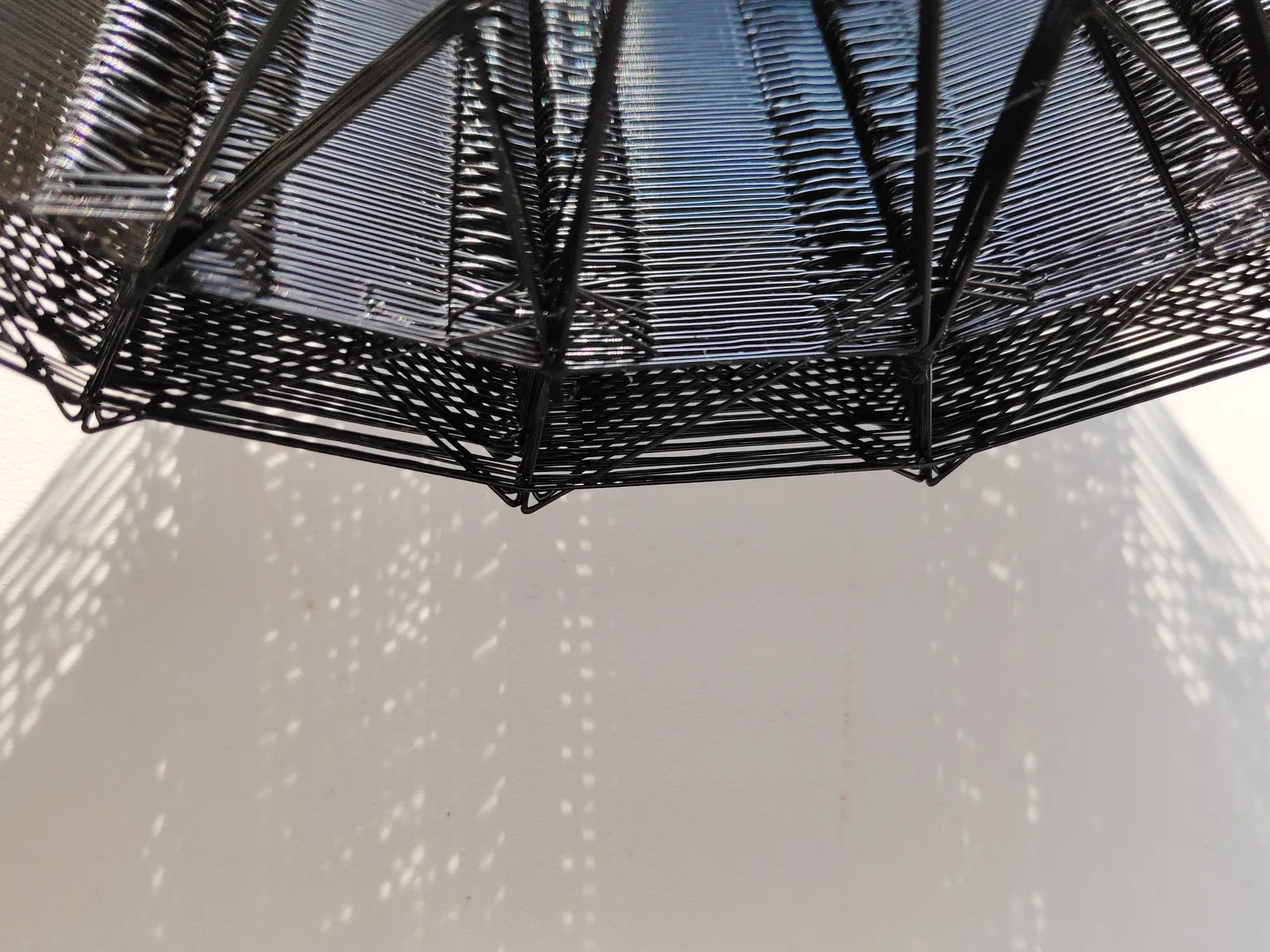

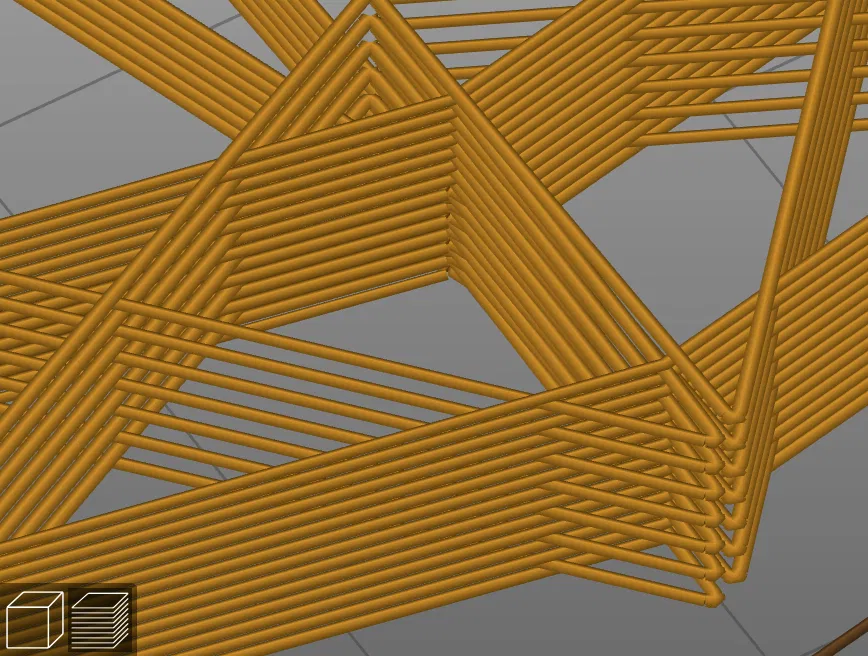

Ở đây có dùng một chút “kéo sợi” nhẹ (pulling) mà không cần support, giúp các sợi bám chắc hơn và bù sai lệch: vòng lặp hướng ra ngoài tạo 2 điểm tiếp xúc với lớp dưới và lớp trên, thay vì chỉ 1.

Mình tin cách tiếp cận này có thể áp dụng cho các dự án khác nữa: giúp cấu trúc chắc hơn và tạo cảm giác vách dày hơn, trong khi vẫn giữ mức tiêu thụ vật liệu và thời gian in. Và so với vật thể cùng kích thước khi in một vách (ví dụ chế độ spiral vase), phương án mình đề xuất ổn định hơn nhiều và cho mặt phẳng thẳng hơn, ít bị biến dạng do co ngót.

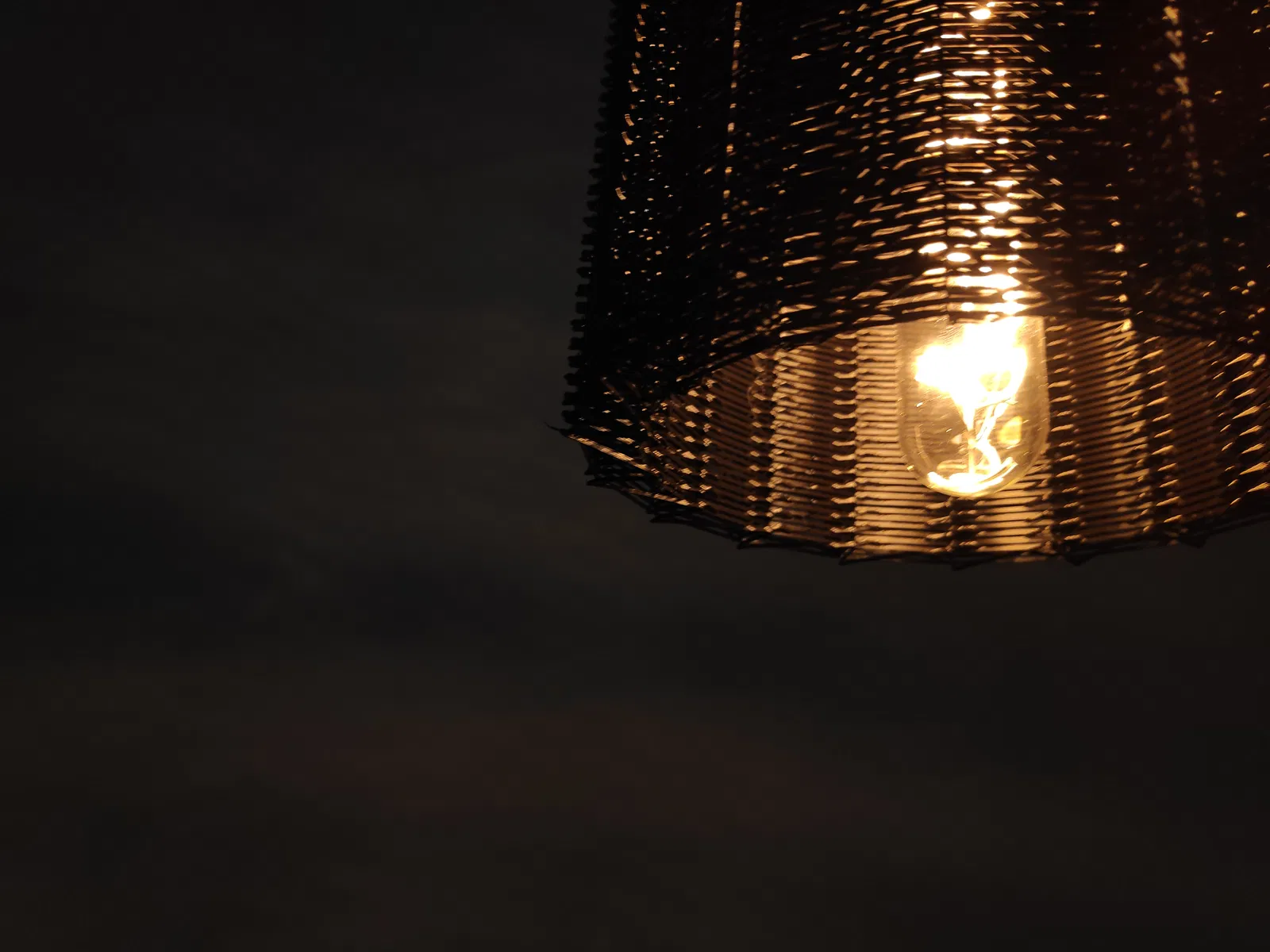

Việc chọn bóng LED sẽ giúp bạn ra màu và độ sáng như ý. Mình thích cách đèn IKEA ROLLSBO hoạt động với chụp này, nhưng bạn hoàn toàn có thể dùng bóng kiểu dáng/màu khác. Không dùng bóng tạo nhiệt.

Xem thêm một dự án khác của mình — Polar Sheep Fluffy Lamp

Và dự án nơi mình đẩy ý tưởng in bằng bridge tới giới hạn:

Hướng dẫn in

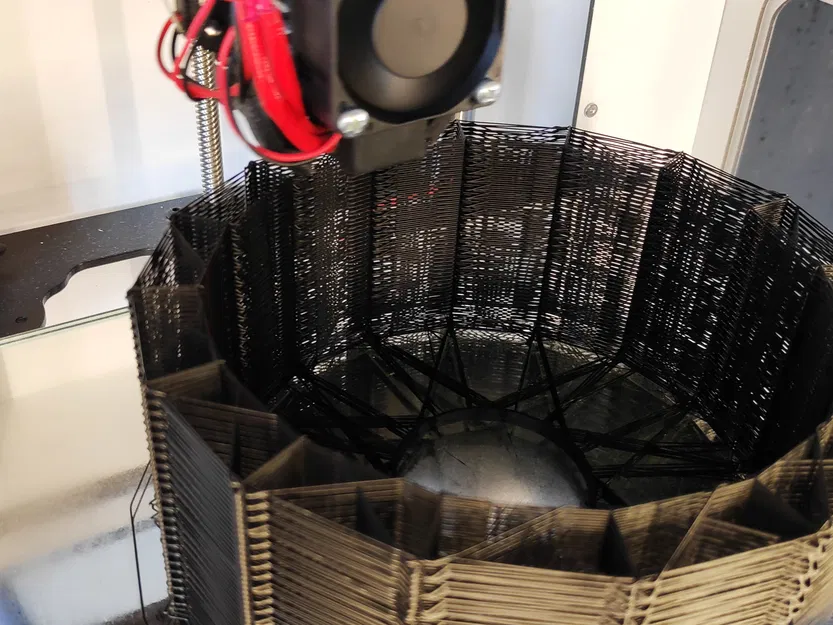

Model khá tiết kiệm (tiêu thụ nhựa 36,3 mét) — 1 cuộn PLA 1 kg có thể in được 8,6 cái chụp (dữ liệu cho v1). Thời gian in chỉ khoảng 6 tiếng rưỡi (v2 — 7:30). Vì kích thước chi tiết phải “khớp” theo chiều cao và chiều rộng line/layer, nên đổi scale khi in có thể cho kết quả khó lường (nhưng bạn có thể tăng chiều cao Z theo bội số của layer height, mỗi lớp tăng 0,3 mm, hoặc giảm bằng cách đơn giản là dừng in khi đạt chiều cao đủ). Mình khuyên in layer height 0,3 và line width 0,3–0,4, bật quạt 100%. Tốc độ in của mình là 70 mm/s (mình hơi “chắc ăn”; từ khoảng lớp 15–20 trở lên bạn có thể tăng tốc). Tốc độ càng cao thì nhựa càng lì (matte); nếu bạn muốn bề mặt bóng hơn thì đừng tăng quá nhiều (và mình khuyên thay đổi tốc độ từ từ trong lúc in, nếu không texture có thể khác biệt thấy rõ).

Không cần infill (nhưng bạn có thể để 20%). Và không cần support — khác với các dự án khác, ở đây các sợi cần được thả treo tự do. Không cần hậu kỳ. Mình in bằng PLA, nhưng cũng có thể in vật liệu khác nếu tinh chỉnh lại setting.
