Màn lấy nét (Focusing Screen) cho Fat Shot X

CẢNH BÁO: Bản thân chiếc camera (Fat Shot X) hiện đang trong giai đoạn thử nghiệm và dự án chính vẫn chưa được công khai.

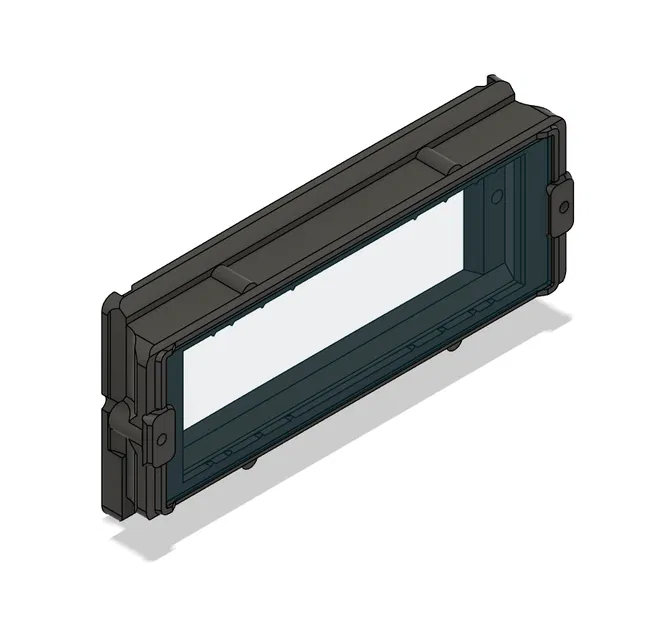

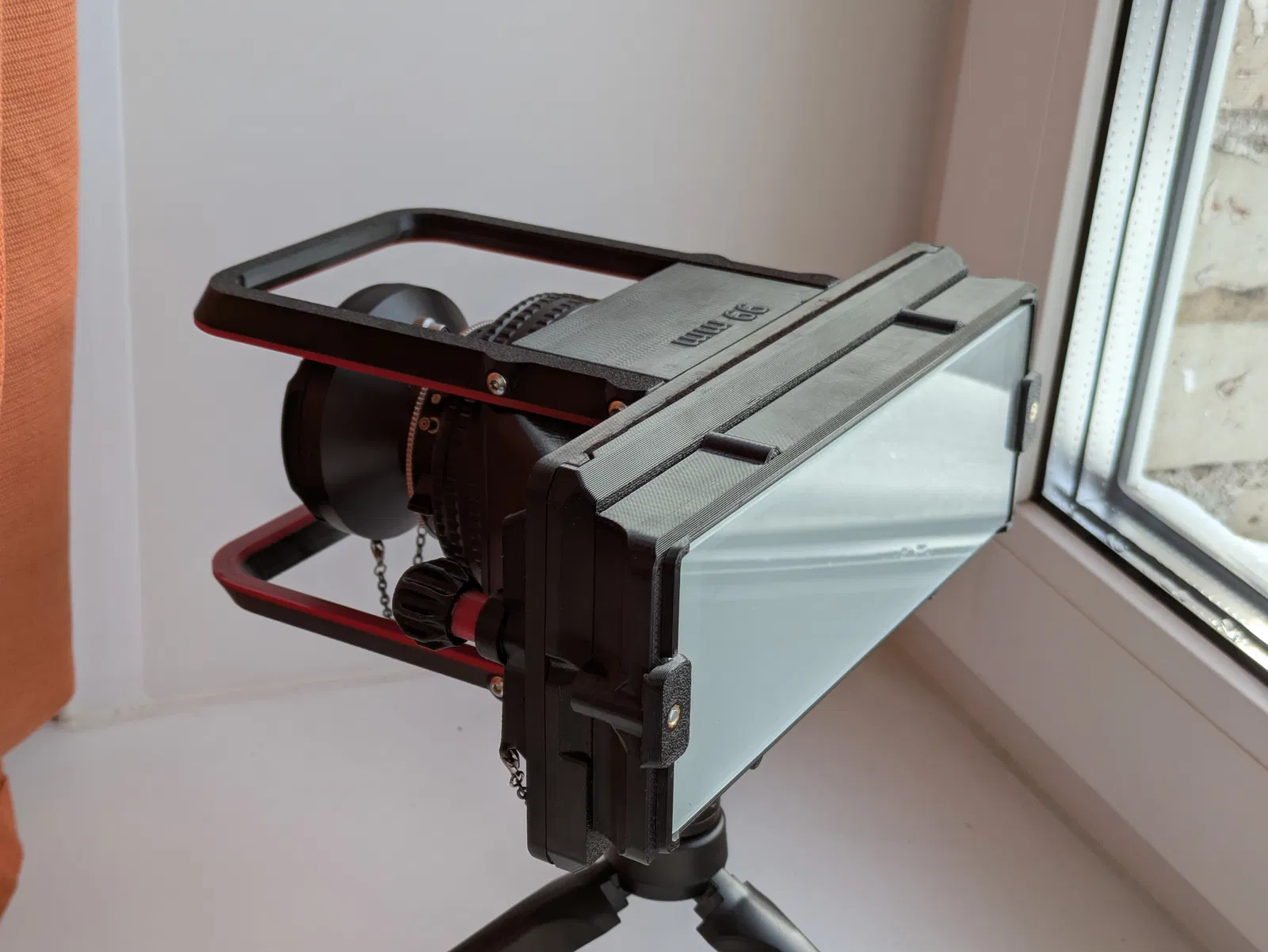

Đây là một focusing screen kèm ground glass dành cho máy ảnh film Fat Shot X, giúp canh khung hình và lấy nét dễ hơn.

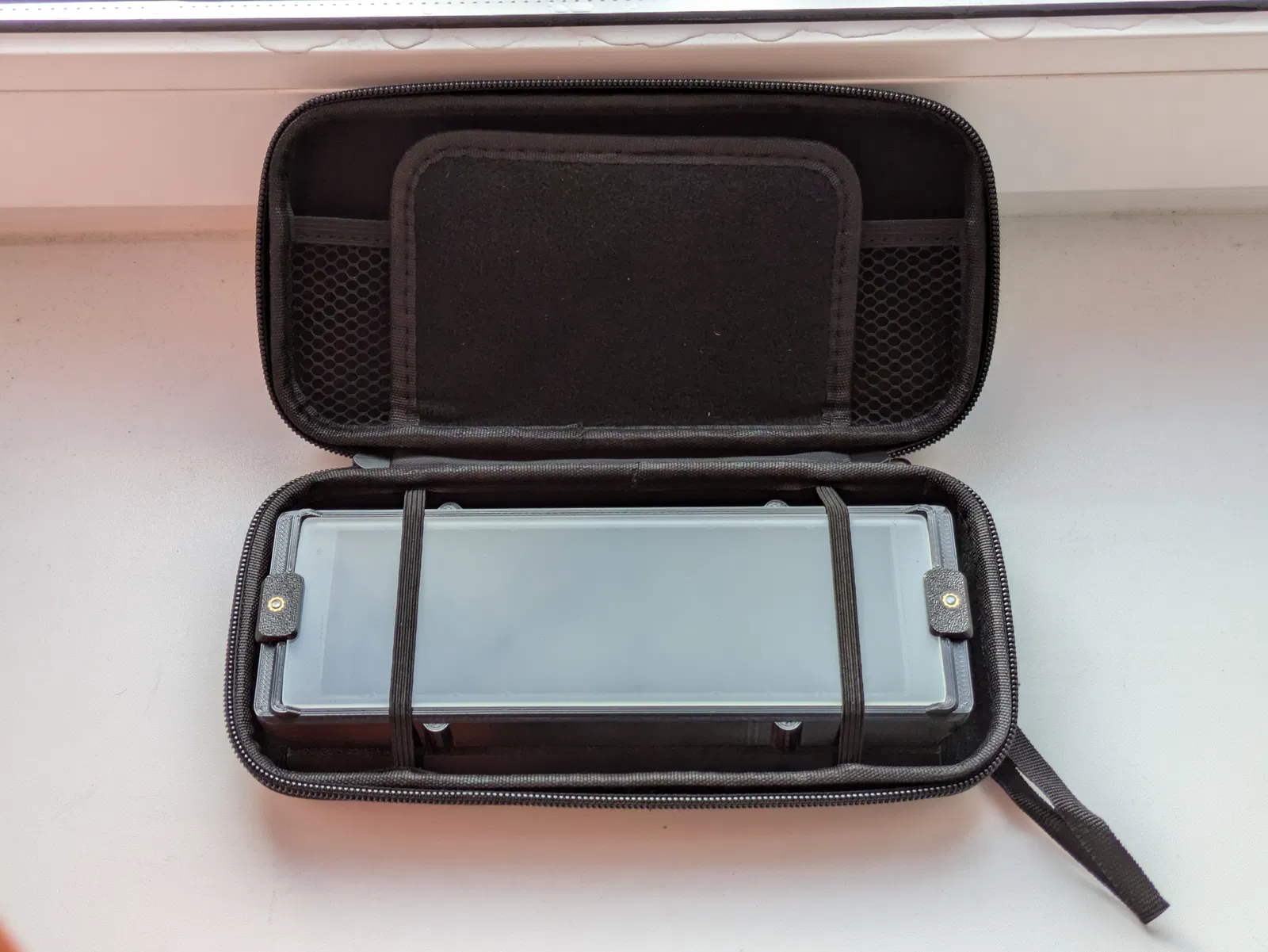

Mẫu sau khi lắp ráp có kích thước gần như Nintendo Switch Lite — đây là chủ ý ngay từ đầu. Hộp/bao đựng du lịch cho máy console này rẻ và rất dễ kiếm, dùng cực hợp để bảo vệ tấm kính khi không sử dụng.

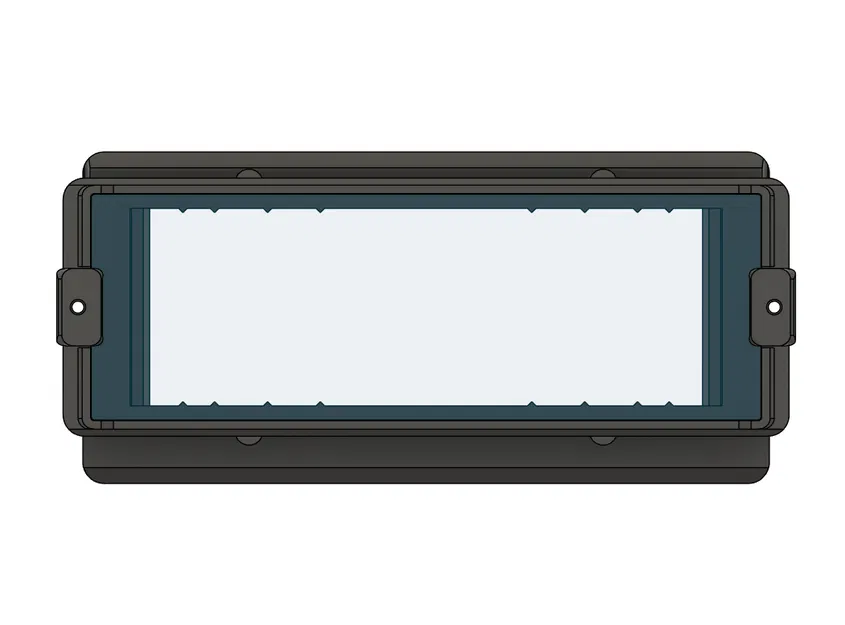

Các rãnh (notch) này tương ứng với viền của các định dạng 6x14, 6x12, 6x9 và 6x6:

BOM

Tất cả các linh kiện cần thiết đã có sẵn trong BOM của dự án chính. Danh sách dưới đây chỉ rõ những món trong BOM đó cần riêng cho cụm lắp ráp này:

• Ground glass 190x64 mm. Độ dày bất kỳ tới 3 mm đều OK.

• Heat set inserts:

  • M3x5x5 - x6

  • M4x6x6 - x2

• Ốc/vít (ISO 7380, đầu tròn):

  • M3x8 - x4

  • M3x16 - x2

Tất nhiên, ground glass sẽ phải đặt làm theo kích thước.

In 3D

Mình thiết kế mẫu này cho PETG, nhưng bạn có thể dùng nhựa khác, màu nào cũng được. Cũng không có yêu cầu đặc biệt về cỡ nozzle hay layer height. Mình khuyến nghị nozzle 0.6 mm với layer height 0.25 mm vì đây là thông số mình dùng khi thiết kế mẫu.

FSX Focusing Screen Rear có một độ cong nhẹ, nên mặt trên của mẫu sẽ xuất hiện hiệu ứng “bậc lớp” (layer stepping) nhìn hơi lạ nếu bạn chưa quen. Đây là bình thường và nằm trong tính toán. Độ cong này giống như trên cassette và cần thiết để chi tiết ép đều lên lớp felt ở lens cone.

Tất cả mẫu đều có mặt phẳng để đặt xuống build plate. Model được thiết kế để in đúng theo orientation này nên sẽ không có overhang, chỉ có bridge. Nếu bạn thấy xuất hiện overhang thì có nghĩa là bạn đã đặt model sai orientation.

Lắp ráp

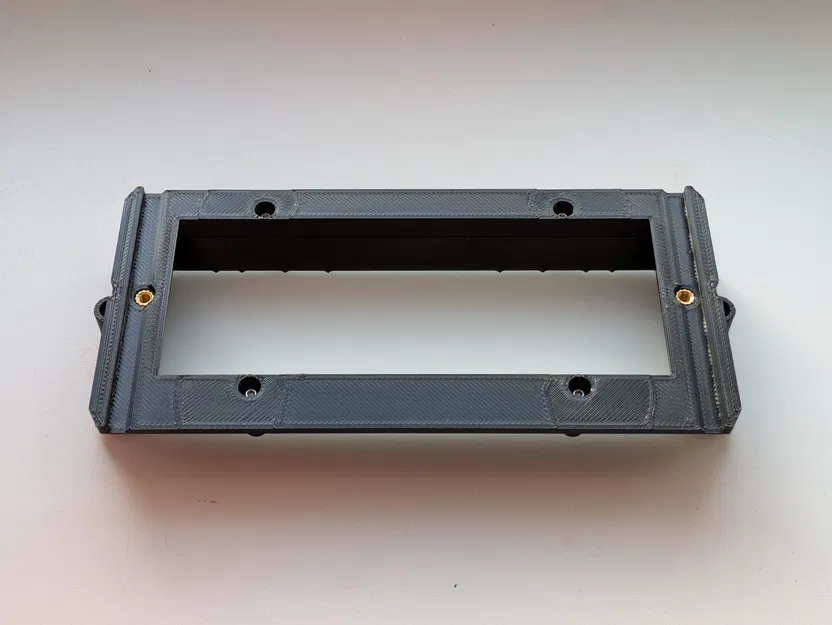

1. Lắp 6 heat set inserts M3x5x5 vào các lỗ này trên các clamp và trên FSX Focusing Screen Front.

2. Lắp 2 heat set inserts M4x6x6 vào các lỗ này trên FSX Focusing Screen Rear.

2. Dùng 4 vít M3x8 để bắt chặt phần front và rear của khung lại với nhau.

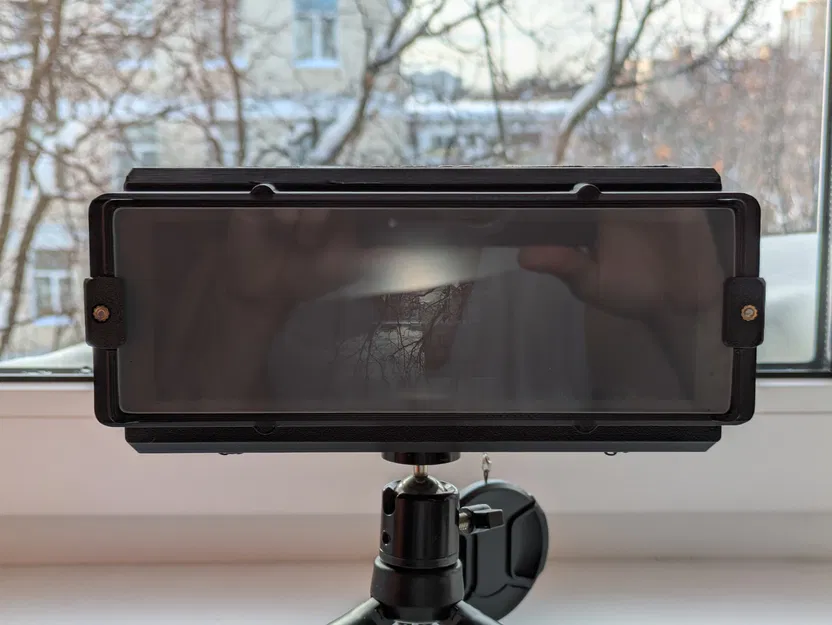

3. Đặt ground glass vào khoảng trống này, với mặt nhám (ground side) hướng vào trong.

4. Cố định kính bằng các clamp đi kèm, bắt vít M3x16 từ mặt sau.
