Ống dẫn gió quạt 90mm (90mm Fan Shroud)
Fan shroud cho quạt 90mm, kiểu inlet/outlet 90 độ để hút gió từ phía dưới, hạn chế bụi mài hút vào máy. Lỗ vít 83mm tâm-tâm, miệng tròn 90mm, kích thước 98×104×68mm, miệng chữ nhật 68×104mm.
Mô tả

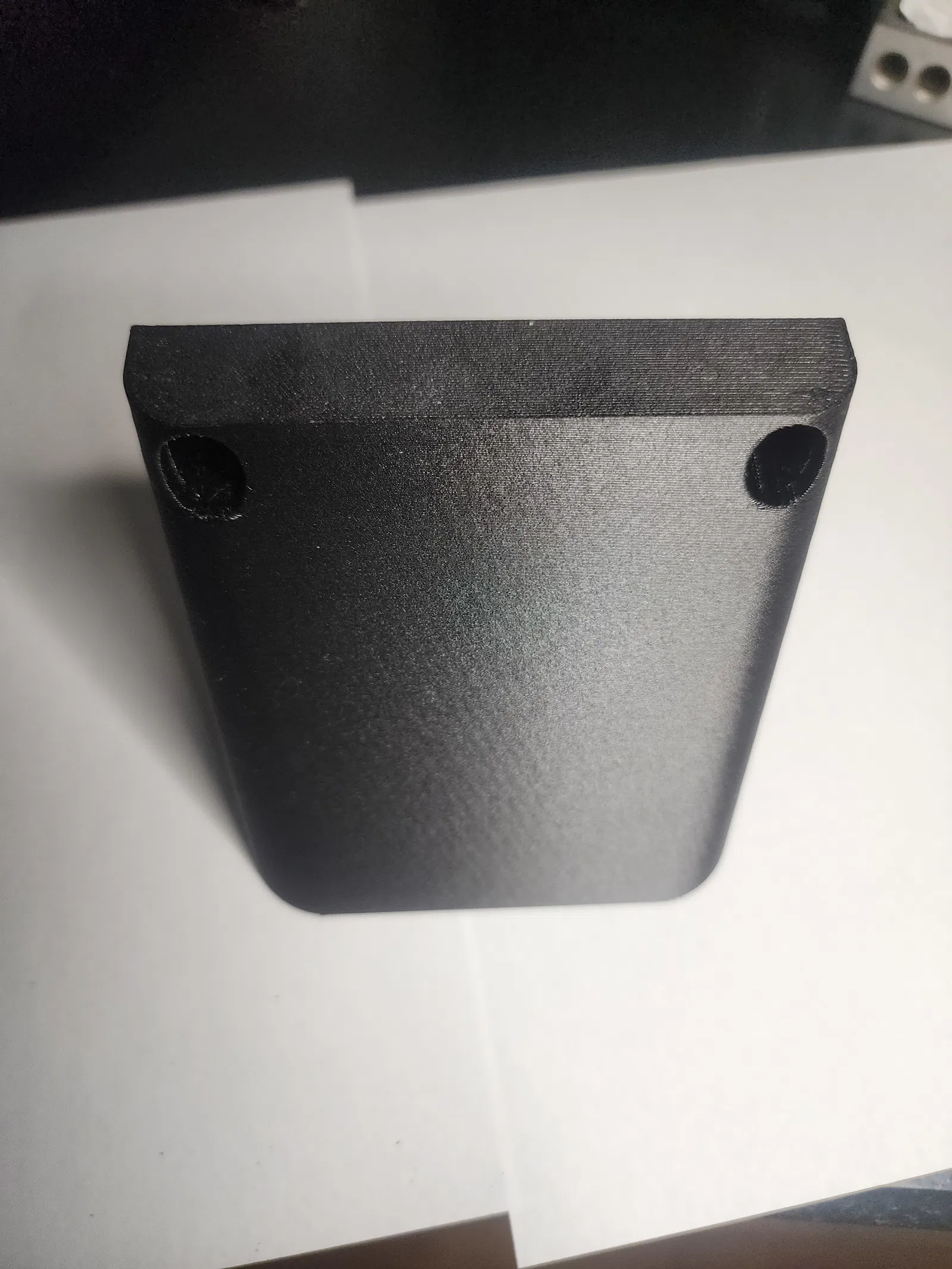

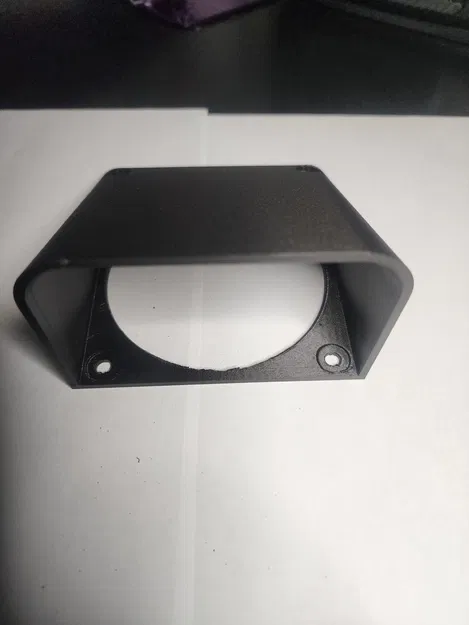

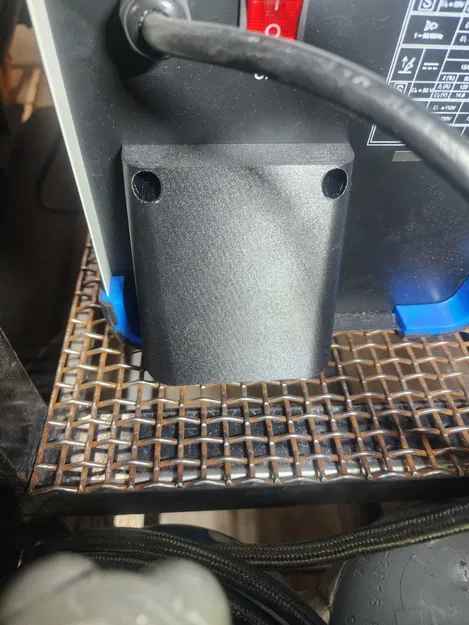

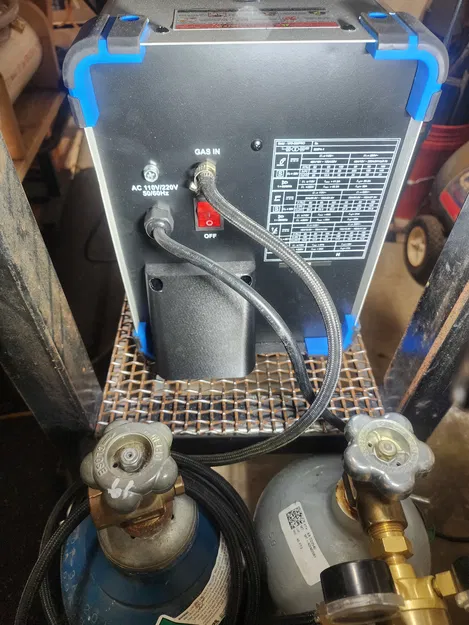

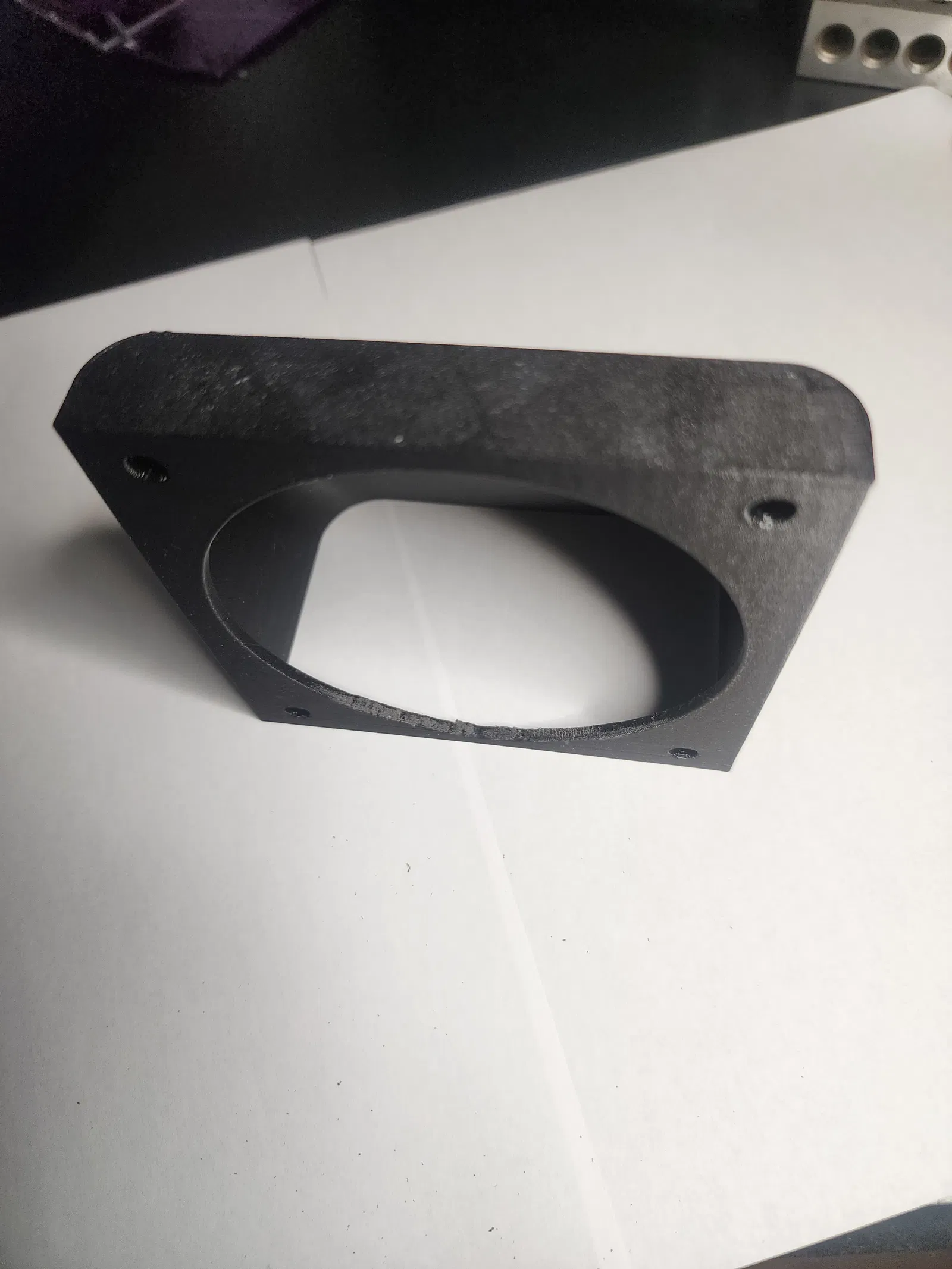

Mình cần một cái fan shroud cho máy hàn để bụi mài không bị hút thẳng vô trong. Mình thiết kế cái này để hút gió từ phía dưới. Chắc sẽ dùng được cho bất kỳ quạt kích thước tương tự. Lỗ bắt vít cách tâm 83mm. Miệng tròn là 90mm. Kích thước tổng thể là 98mm x 104mm x 68mm. Miệng chữ nhật là 68mm x 104mm.

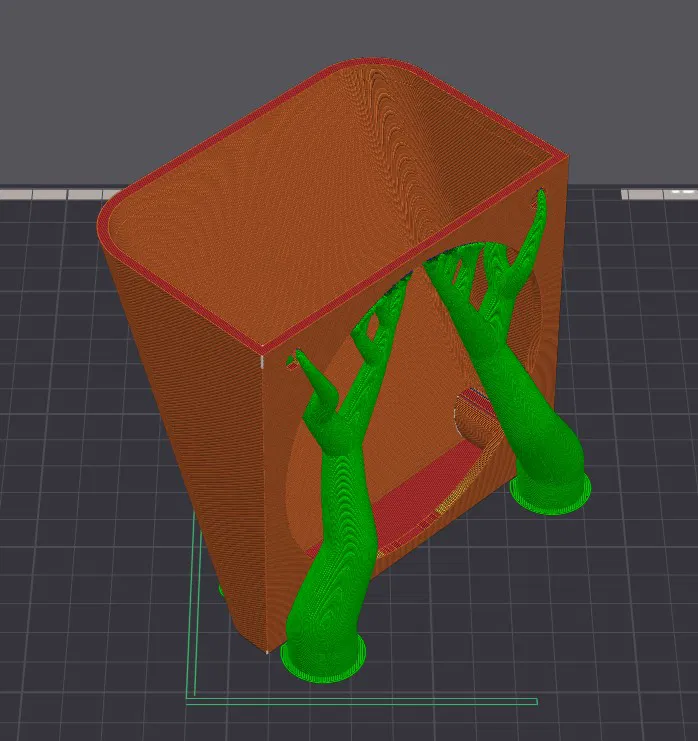

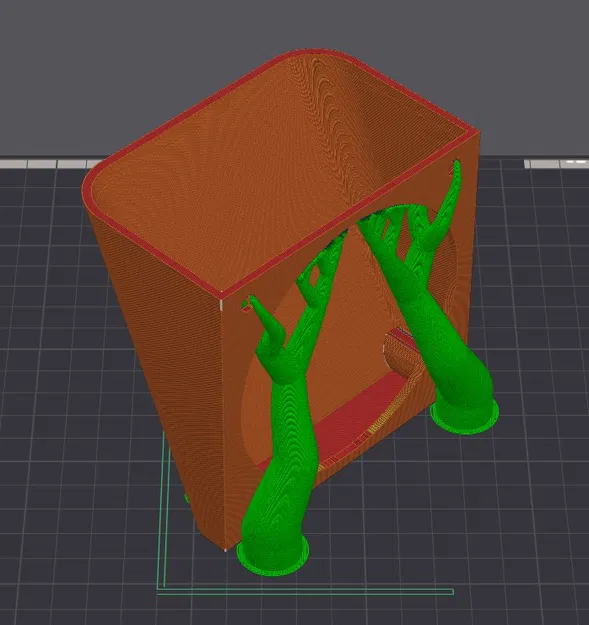

Bạn in bằng vật liệu nào cũng được và setting nào bạn thích. Mẫu của mình in bằng petg-cf với layer height .24, 3 walls, 3 top và bottom layers, và 10% gyroid infill. Mình có dùng supports để bề mặt in sạch hơn và để đỡ chi tiết vì mình in ngược (upside down).
