Bộ bánh mì mô -đun V2 - Chỉ các mô -đun nhỏ (với các tệp bước)

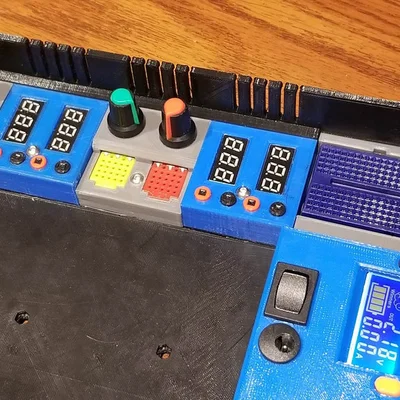

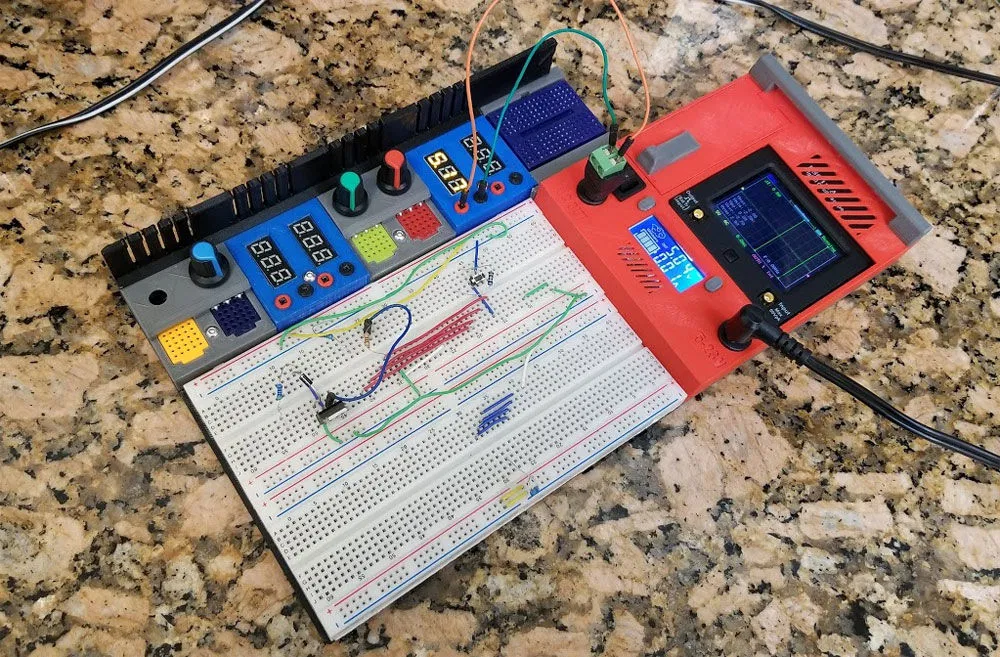

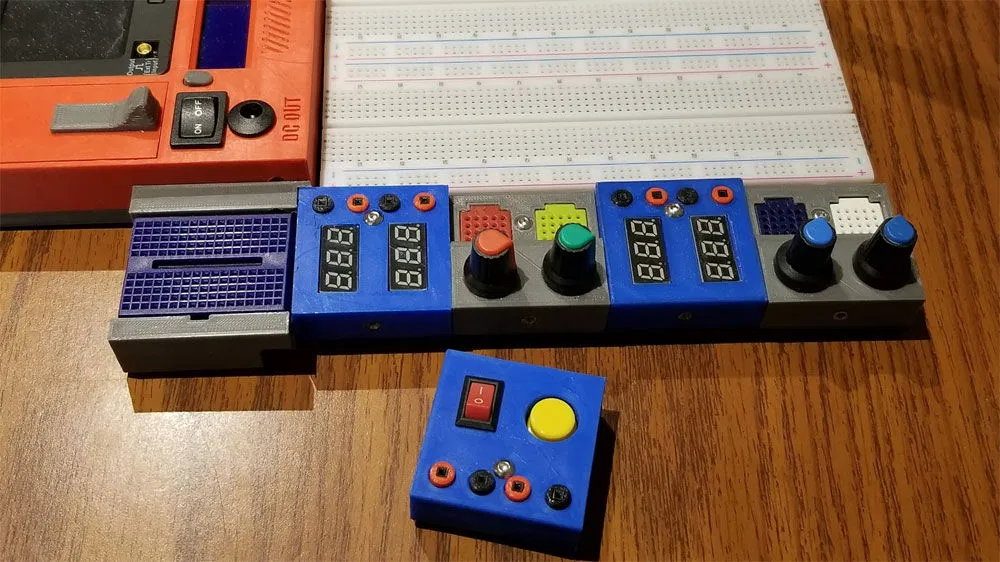

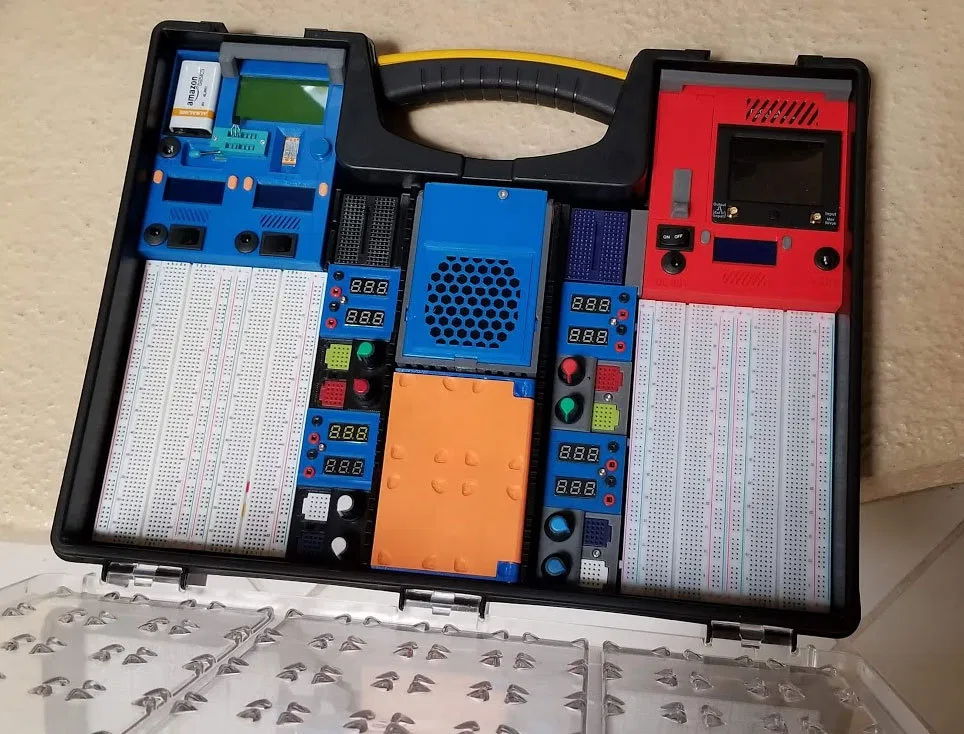

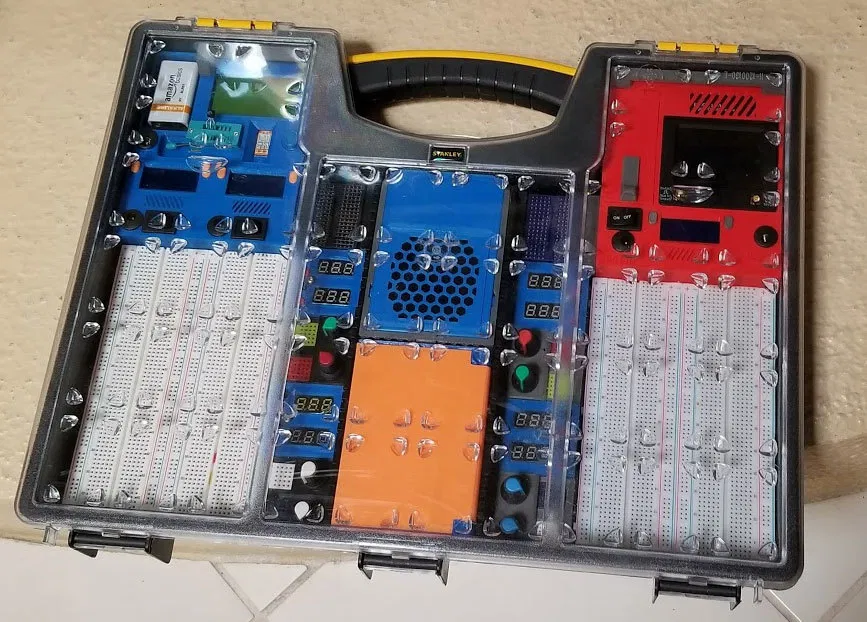

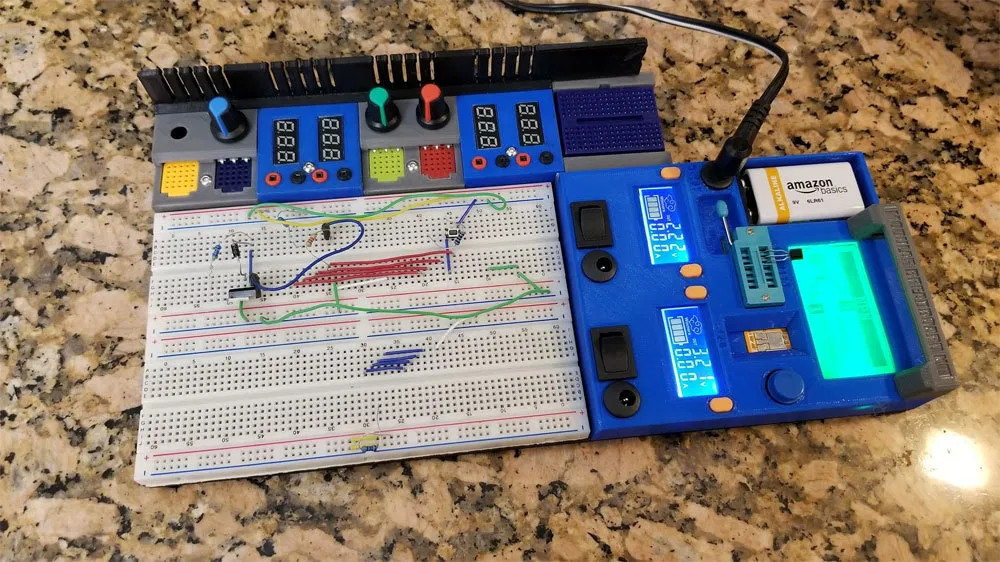

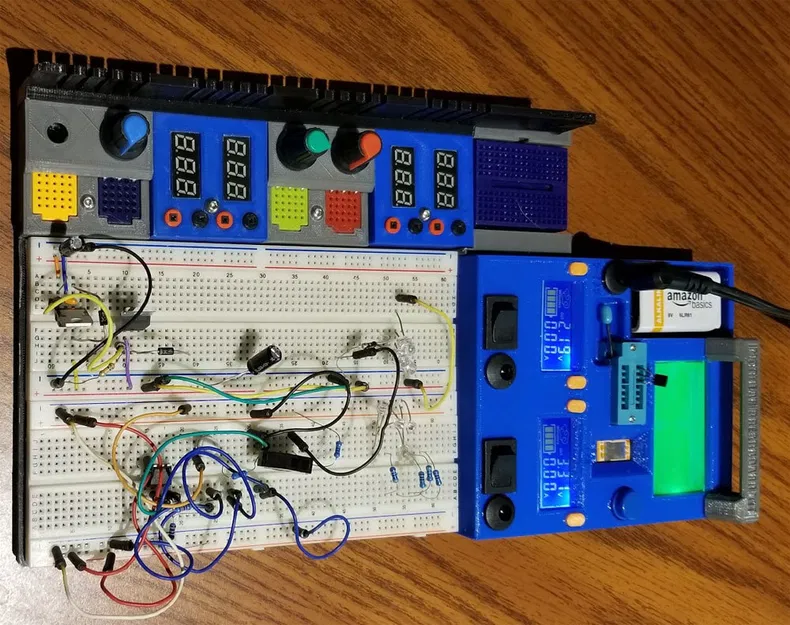

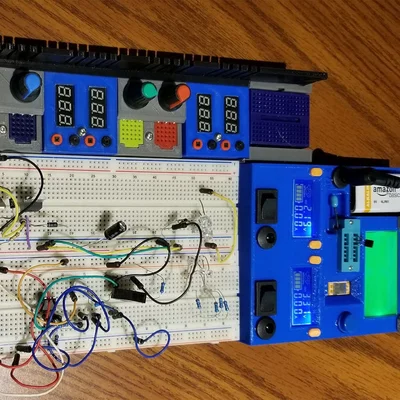

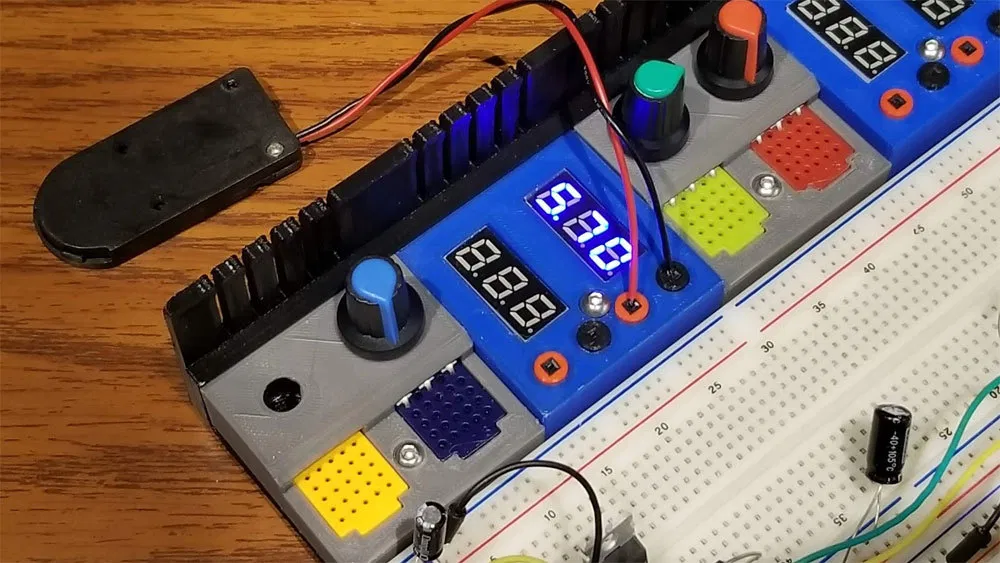

Ý tưởng ở đây là tạo ra một bộ bánh mì có thể được cất gọn trong trường hợp Stanley 014725R (sẽ giữ 2 trong số này). Đây là phiên bản thứ hai của "Bộ Breadboad", với sự khác biệt là các mô -đun nhỏ hơn giờ đây có thể được hoán đổi giữa các phiên bản bên trái và bên phải. Tôi sẽ đăng các tệp cho các mô -đun lớn hơn (mô -đun DSO và ESR) dưới dạng bản phối lại của điều này, nhưng nếu bạn in chúng từ các phiên bản gốc (V1), chúng vẫn nên hoạt động. Tôi không thấy bất kỳ sản phẩm nào trên phiên bản gốc, vì vậy nghĩ rằng việc loại bỏ chúng là an toàn, xin lỗi nếu đó không phải là trường hợp. Mặc dù nếu bạn cần bất kỳ tệp nào từ phiên bản gốc, hãy cho tôi biết. Các mô -đun lớn từ phiên bản gốc vẫn sẽ hoạt động với các mô -đun nhỏ hơn và cơ sở bánh mì từ phiên bản này (V2). . hiển thị).

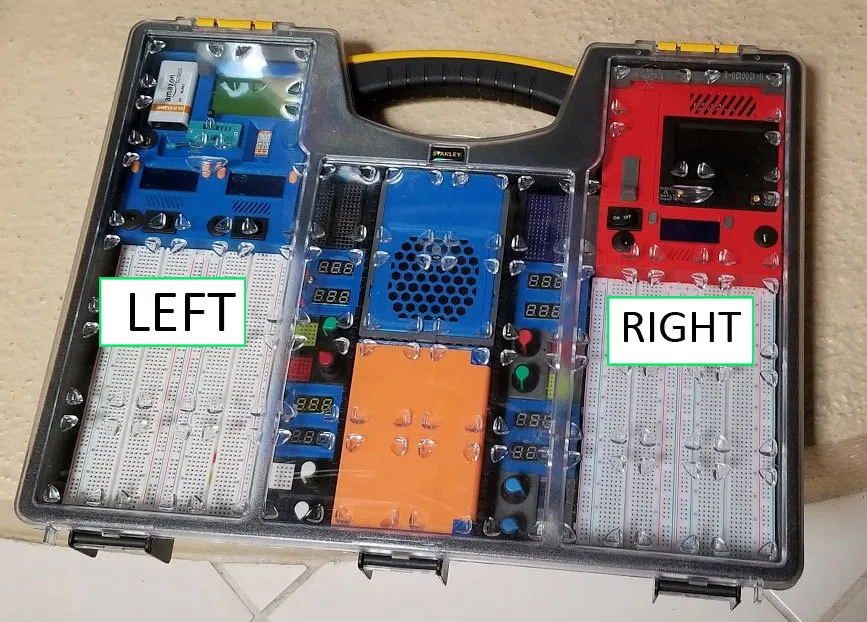

(đang chờ xử lý, nhưng có sẵn tại các hướng dẫn) Cài đặt. hoặc thiết lập thuận tay trái:

• vôn kế kép (phiên bản cho cả hai mét volt kích thước nhỏ và lớn)
• Các thành phần được sử dụng là:

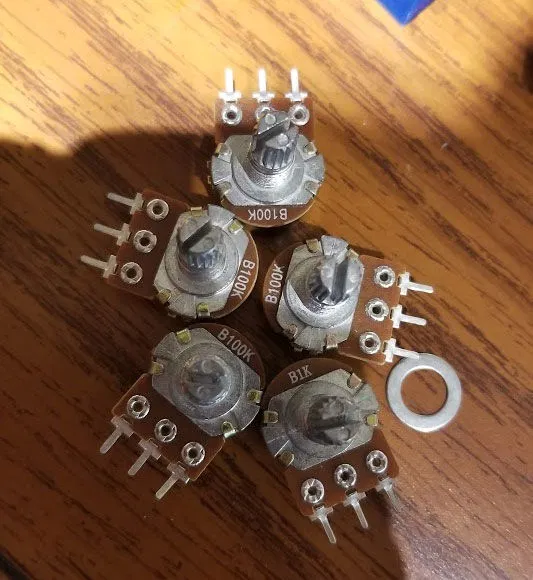

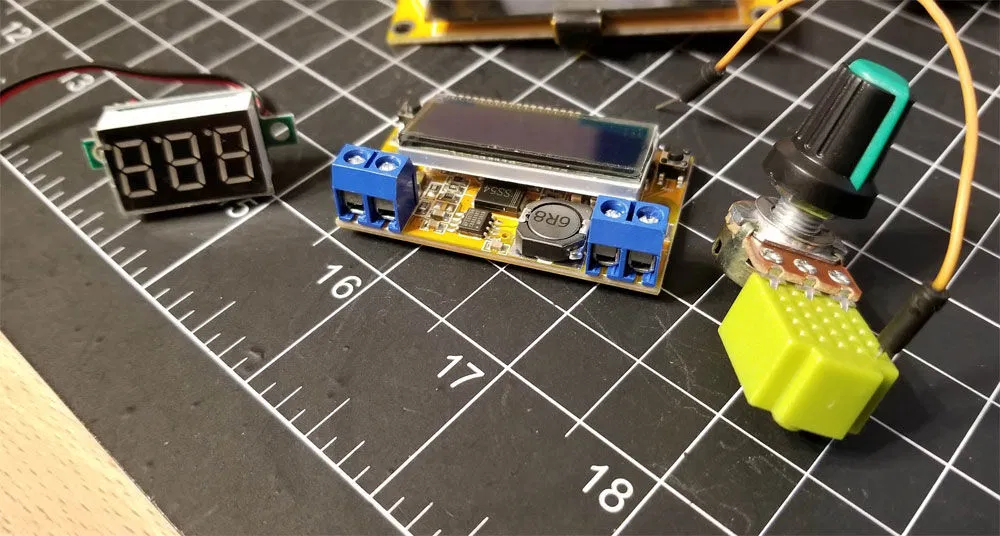

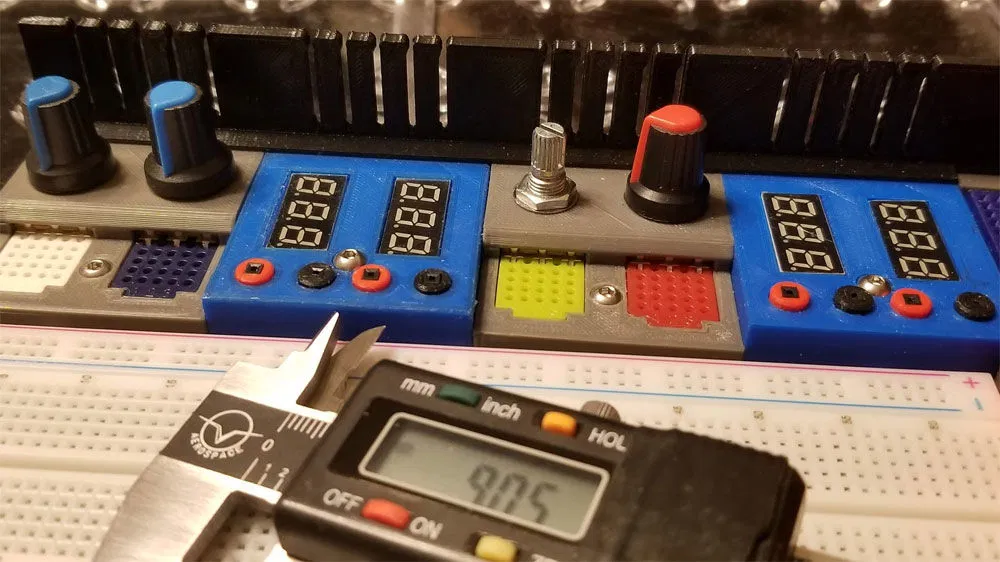

  vôn kế LCD (chúng sử dụng các mô -đun "SM" hoặc nhỏ) nếu bạn nhận được các phiên bản 10x22.5mm được liên kết bên dưới. Nếu bạn tình cờ mua loại lớn hơn, thì hãy sử dụng các bộ phận LCD có "LG" trong tên. Tôi đã sử dụng những cái nhỏ (được liên kết ở trên) sử dụng các mô-đun "SM". Bạn cũng có thể sử dụng một số người nhảy nữ trước với những thứ này ở hai đầu, chỉ cần cắt chúng và sử dụng dây cho các mét volt. Chúng chỉ được sử dụng trong các mô -đun vôn kế và các mô -đun chuyển đổi. Xem các bức ảnh cho một ví dụ về loại được sử dụng. Các chậu tôi đã mua cho dự án này có chiều dài trục 15mm (bộ phận 8-9mm), đường kính trục 6 mm và tổng thể 24mm. Tôi đã sử dụng hỗn hợp các phạm vi, với 1K, 10K (2) và 100K trên thiết lập của mình.

• Chuyển đổi công tắc AC 250V 3A/125V 6A (liên kết này hiển thị hai loại, tôi đã sử dụng các công tắc nhỏ hơn cho các mô -đun với công tắc chuyển đổi) và chèn M3 (4mm x 4.3mm) Xem danh sách bên dưới các loại ốc vít được sử dụng. 4mm x 4.3mm chèn đồng thau (3)

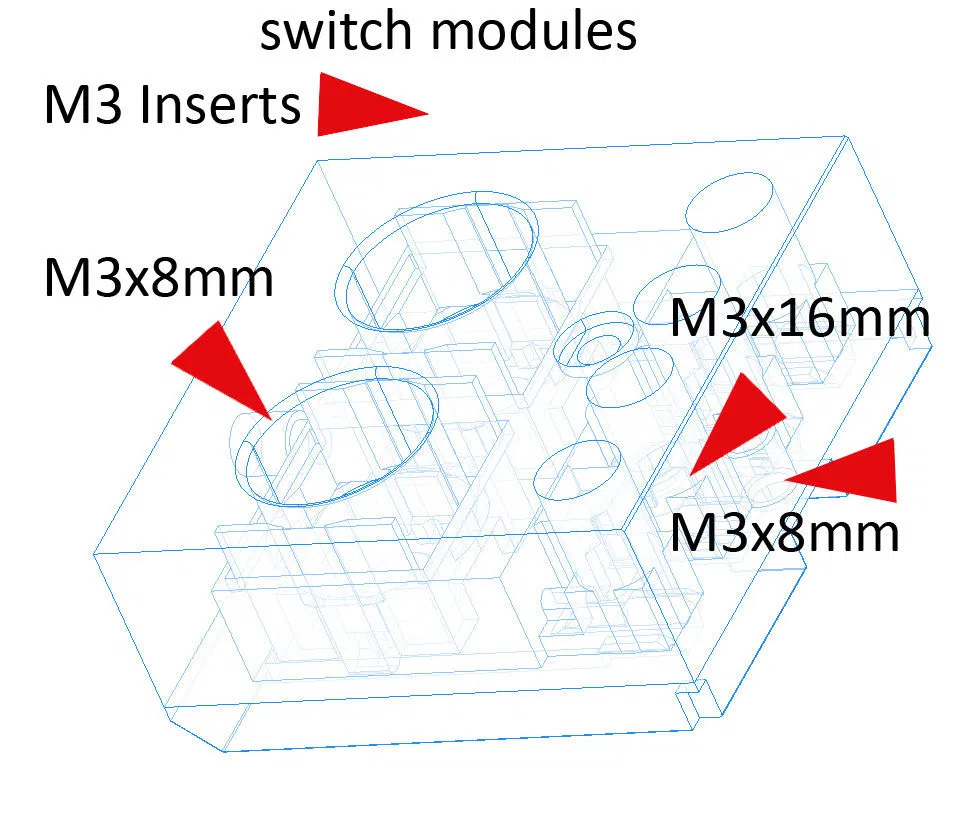

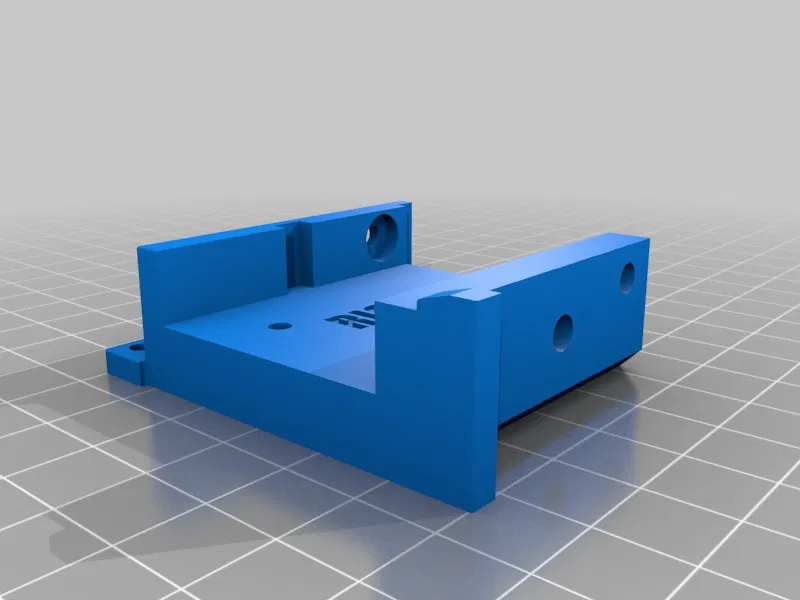

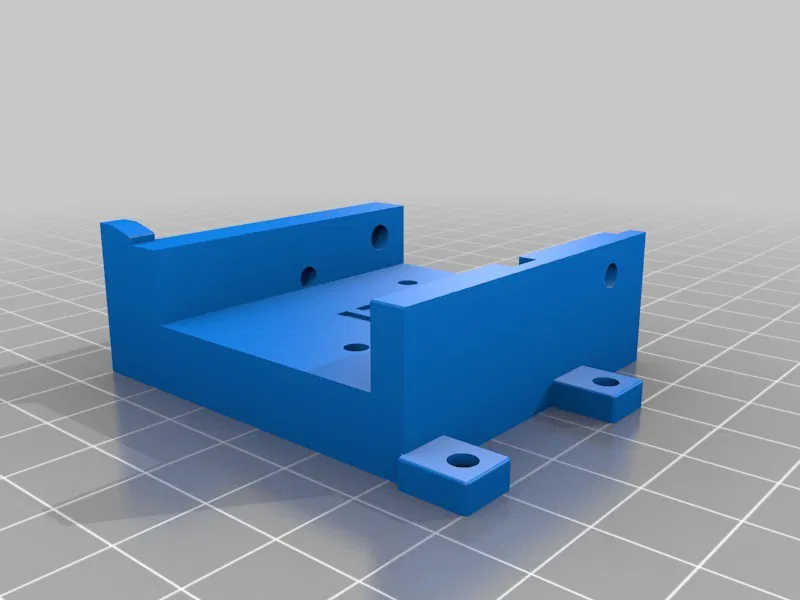

  Mô -đun chuyển đổi (cả hai loại)
  m3x8 (2)
  m3x16 (1)

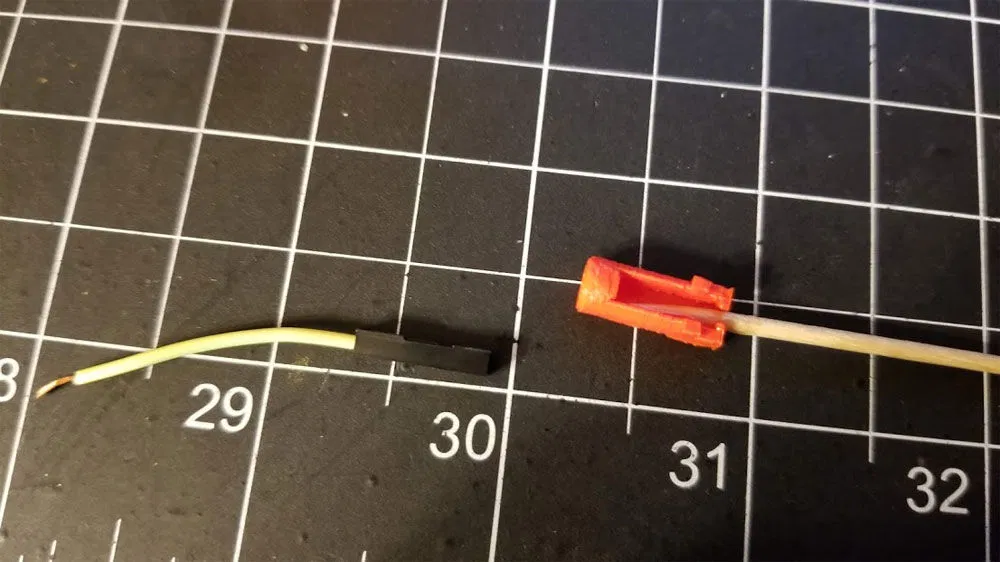

  . Nếu bạn có một vấn đề hoặc một câu hỏi, hãy cho tôi biết trong các ý kiến. Tôi có thể đã in 30 phần thử nghiệm trở lên trên đường đi để làm điều này, và cho đến nay bộ dụng cụ của tôi dường như đang hoạt động tốt, vì vậy hy vọng không có vấn đề lớn. Tuy nhiên, nếu bạn thấy một cái gì đó có thể được cải thiện, vui lòng cho tôi biết và tôi sẽ làm những gì tôi có thể để sửa nó. Tệp STP sẽ được bao gồm để dễ dàng phối lại. Cảm ơn bạn đã kiểm tra điều này! In in. Đối với những người giữ Dupont, tôi chỉ cần đặt một chút keo xung quanh các mặt bên trong của phần máy in và chèn đầu nối DuPont. Mặt của đầu nối DuPont phải được tuôn ra với mặt của phần in, để nó khô trước khi cài đặt nó. Keo là không cần thiết ở bên ngoài người giữ Dupont. Tôi quyết định dán chúng bằng cách sử dụng keo Gorilla rõ ràng vì tôi không có kinh nghiệm với việc thiết lập nhiệt và tôi cảm thấy rằng với keo, chúng sẽ không được đặt ở Askew. Tôi đã phải cẩn thận để cho keo chữa/đặt hoàn toàn trước khi đặt các ốc vít vào và không quá siết chặt các ốc vít vì keo sẽ yếu hơn so với làm tan chảy chúng tại chỗ. Tôi thấy nó hữu ích khi sử dụng ốc vít 20 mm hoặc hơn làm công cụ để giúp cài đặt các phần chèn. Các phần chèn phải được xả hoặc nằm dưới bề mặt của bộ phận, không có phần nào nên dán ra khỏi các bộ phận. Các núm, và vòng đệm và đai ốc của chúng, với trục 15mm (phần có nút là khoảng 8-9mm) 2 vít breadboardsmardsm3x8mm (2) vít M3x12mm (1) M3 4mm x 4.3mm chèn bằng đồng (3) MBBKV2-D10-Mod-Pot-Base

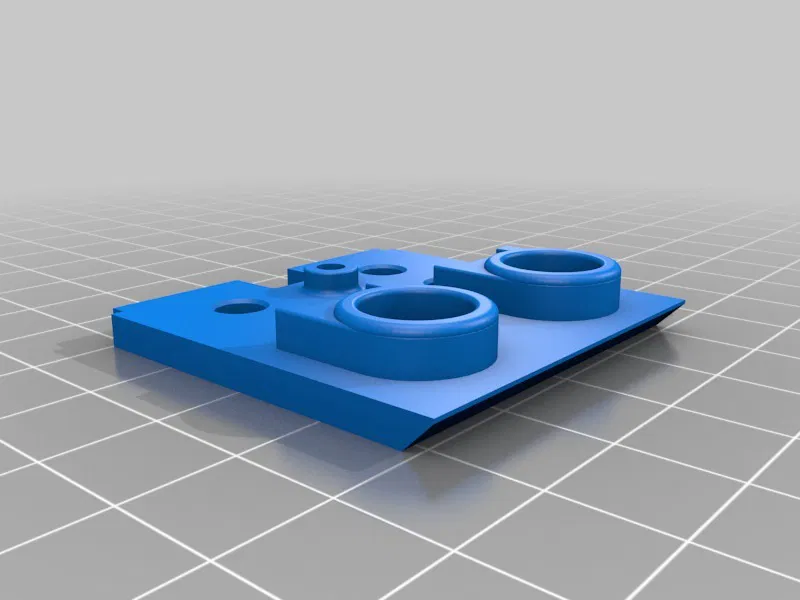

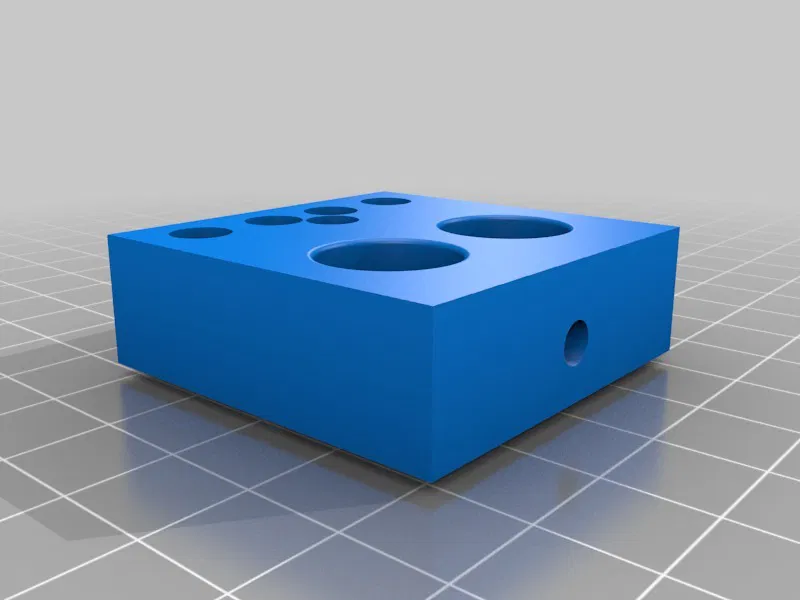

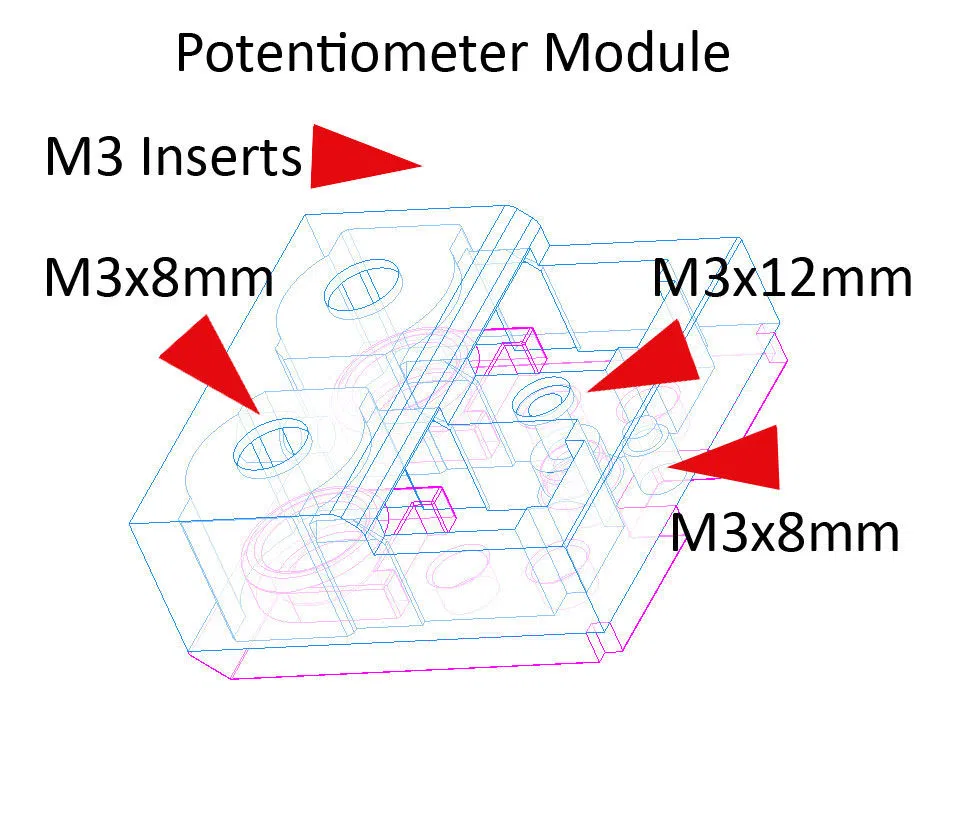

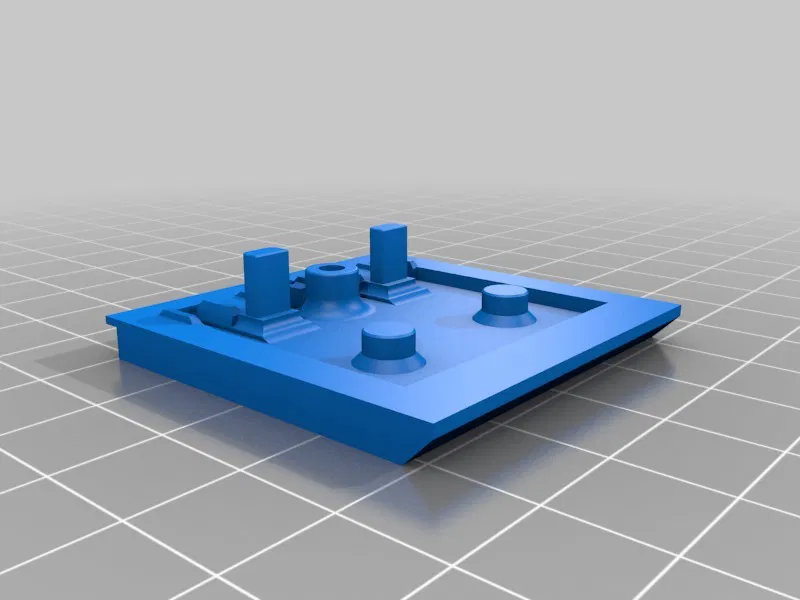

  MBBKV2-D10-MOD-POT-TOP

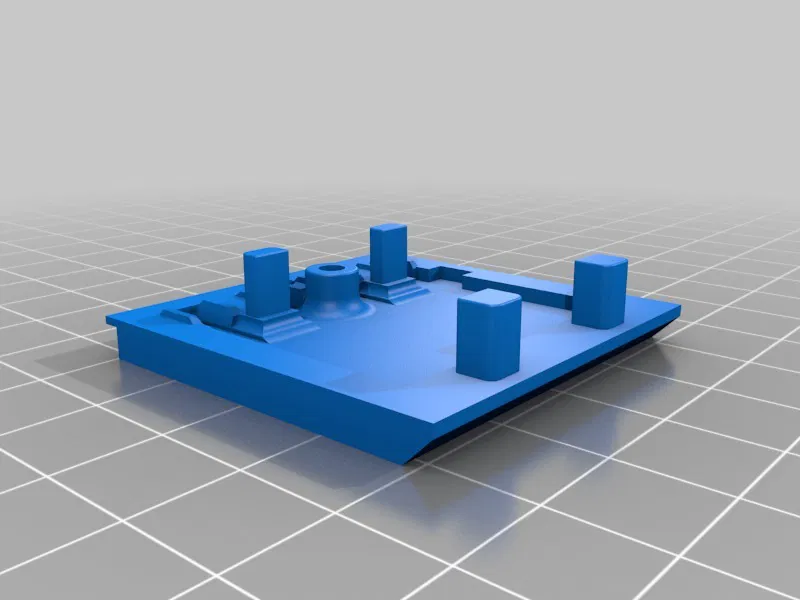

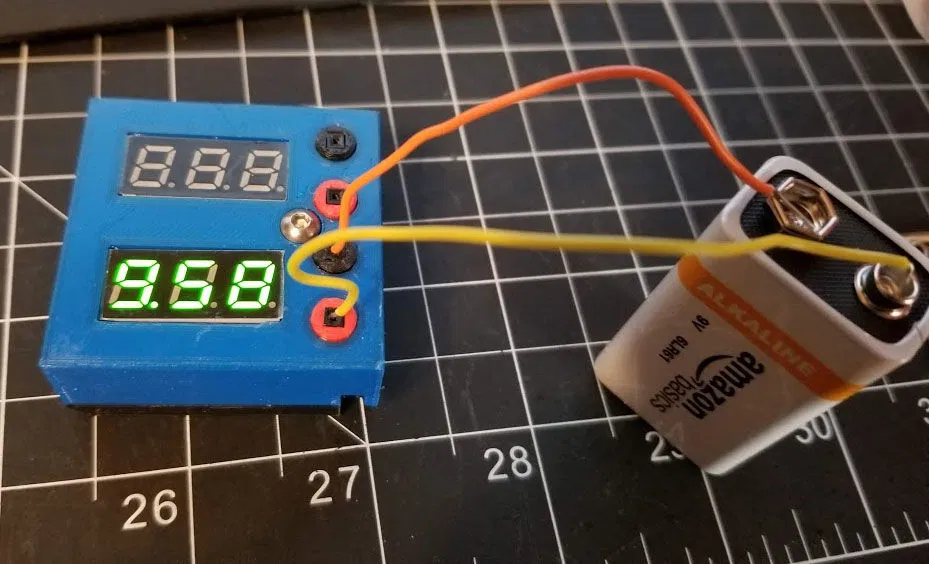

  Lắp ráp (ảnh dưới): Pic.gotta cũng làm điều này cho cái khác. Nếu nó chật, xin vui lòng làm sạch "bàn chân" từ các bộ phận (độ phù hợp là khít, nhưng không chặt chẽ). Hai chốt ở đáy của bảng bánh mì mini sẽ ngồi vào các lỗ trong cơ sở của mô -đun, nếu chúng không, làm sạch các bộ phận bằng một công cụ gỡ lỗi để loại bỏ "bàn chân" khỏi in. Mô-đun kế Voltmeter LCD

  Các bộ phận:

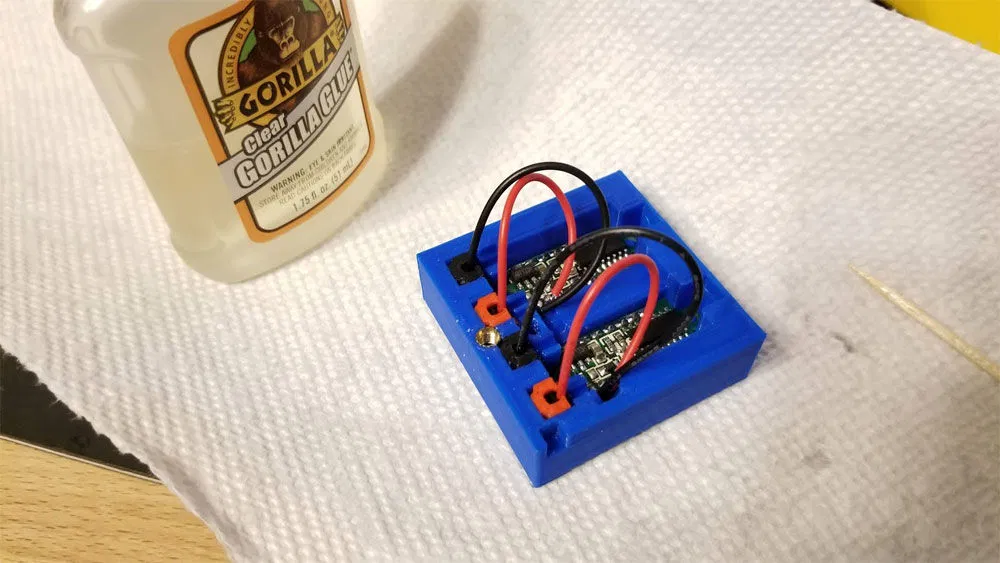

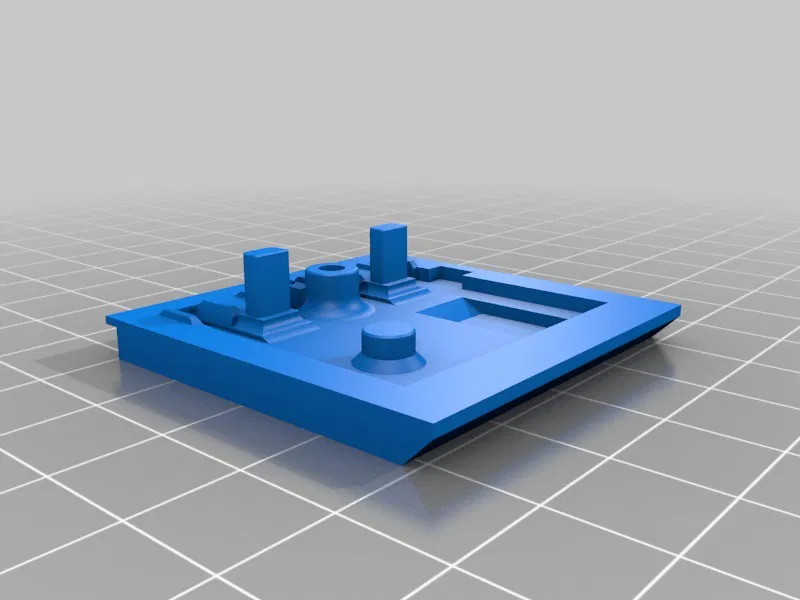

  MBBKV2-D10-MOD-SM-LCD-TOP -OR Nếu họ không đọc chính xác. Tôi chỉ phải điều chỉnh của tôi một chút để nó hy vọng không phải là vấn đề lớn, nhưng có thể đáng để kiểm tra trước khi lắp ráp. Bạn nên để lại khoảng 1,5 "đến 2" đuôi trên những cái này (xem Pic đầu tiên và ảnh thứ 2 của mô -đun LCD được lắp ráp một phần). Bạn cần đủ để làm việc, nhưng những điều này cuối cùng sẽ cần phải được nhét vào nhà ở, vì vậy hãy giữ em càng ngắn càng tốt. Bạn có thể muốn thêm một số keo nóng vào nơi các dây gắn vào các bảng vì đó là một khu vực mà chúng có thể phá vỡ. Ngoài ra, nếu bạn không muốn đối phó với việc kết nối các đầu nối DuPont, bạn có thể nhận được người nhảy với các đầu nối DuPont nữ, và chỉ cần cắt một đầu và hàn dây đó vào các điện áp LCD thay cho các dây dẫn hiện có của chúng. Sử dụng keo vừa đủ xung quanh các cạnh để giữ các đầu nối, nhưng không quá nhiều mà phát ra. Mặt trước của đầu nối DuPont phải được tuôn ra với phần trên của phần và không nên dính ra. Cho phép những thứ này khô trước khi di chuyển. Chúng sẽ phù hợp chặt chẽ và nếu bạn thấy chúng sẽ không đi, bạn có thể cần phải làm sạch "bàn chân" trên phần hoặc chà nhẹ vào bên trong phần. Đừng sử dụng keo trên những thứ này. Không phù hợp, nhưng nếu bạn gặp vấn đề thì có lẽ chúng dễ dàng nhất để nhẹ vào bên ngoài của DuPonts và làm sạch "bàn chân" từ phần mở trong phần "trên cùng" nơi chúng cần phải đi qua. Làm phẳng các dây còn lại để vỏ có thể được đóng lại. Hãy cẩn thận để không véo dây khi đóng nó lại. Nó có thể giúp sử dụng một số keo nóng để giữ dây xuống. với dây ngắn hơn). Các dây đi vào các đầu nối DuPont nên được sắp xếp để chúng không bị chèn ép và được đặt trong các rãnh tương ứng trong phần trên cùng của vỏ (xem pic thứ 2 nơi một trong số này được tô sáng). Khi các dây được đặt ngoài đường, trường hợp có thể được đóng lại bằng vít M3x16mm qua đỉnh của vỏ, vào phần chèn được nhúng vào đế. Các ốc vít M3x8mm có thể đợi đến sau này, khi thực hiện lắp ráp cuối cùng. nút tạm thời và các mô -đun chuyển đổi

  Các bộ phận:

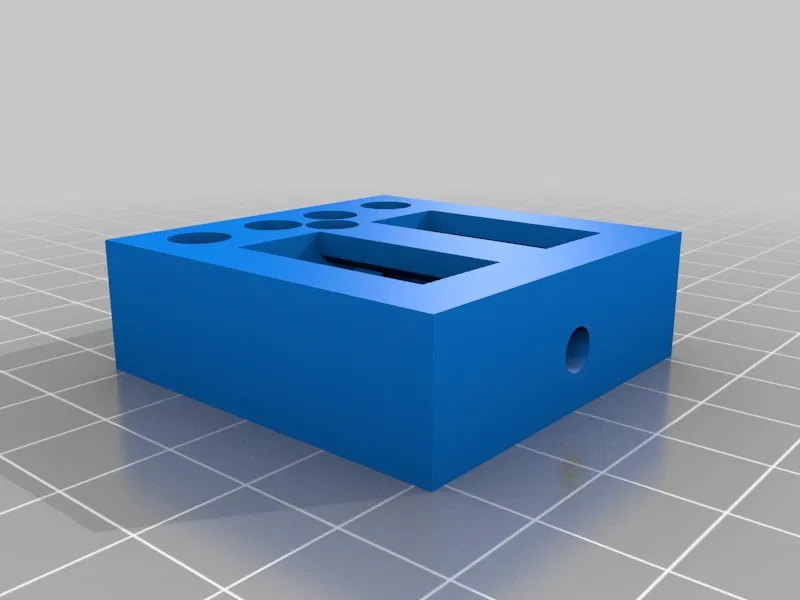

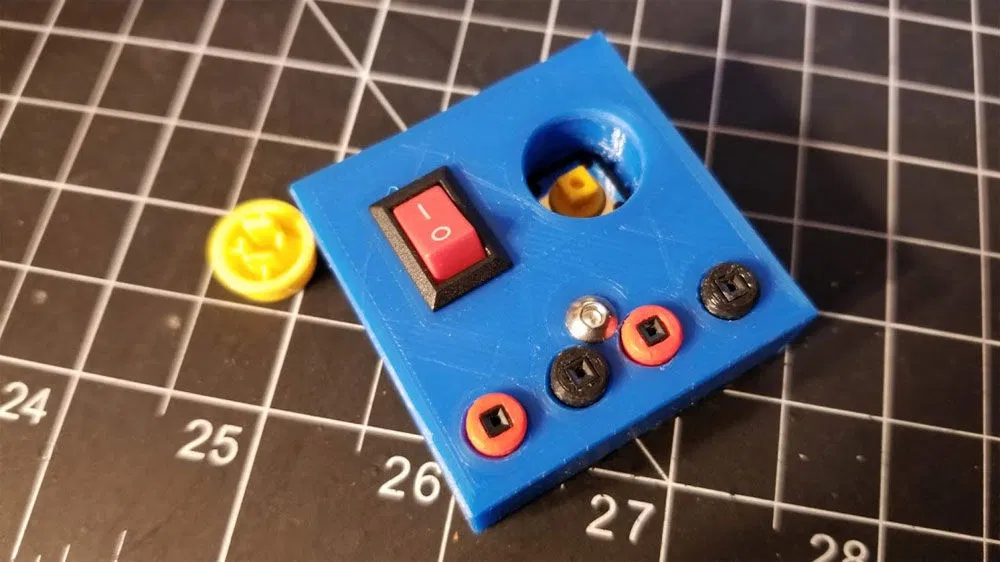

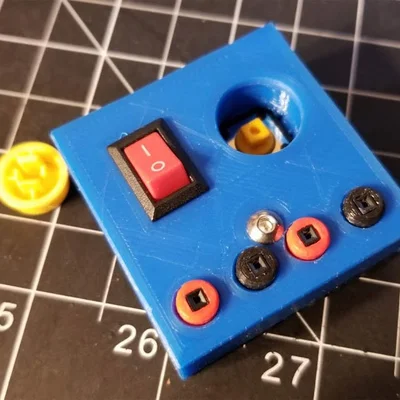

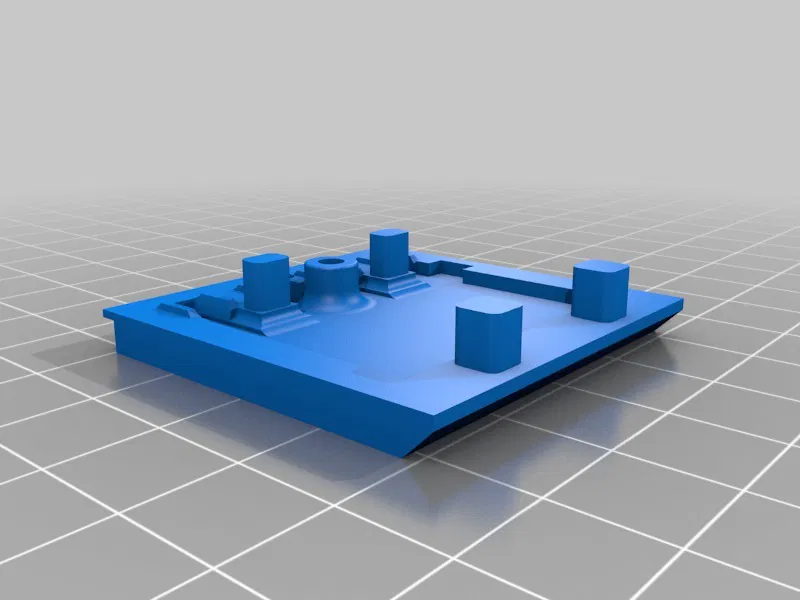

  Công tắc và nắp (Qty 1 hoặc 2 tùy thuộc vào mô -đun) Công tắc chuyển đổi/rocker nhỏ AC 250V Các phần chèn đồng thau 4.3mm (3) Các bộ phận được in sau: MBBKV2-D10-MOD-2XMOM-SWITCH-BASE -OR- MBBKV2-D10-MOD-MOM-TOGGLE-BASE

  MBBKV2-D10-MOD-2XMOM-SWITCH MBBKV2-D10-MOD-MOM-TOGGLE-SWITCH-TOP

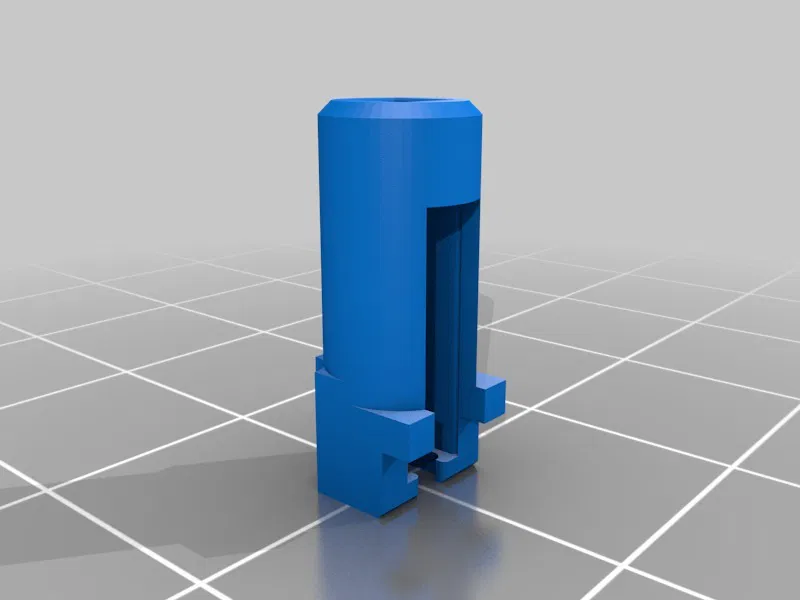

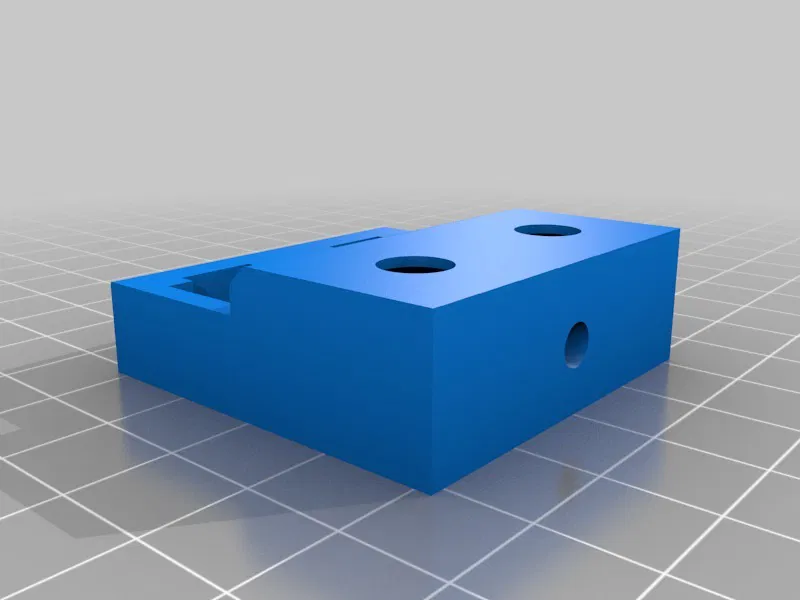

  MBBKV2-D10-MOD-DUPONT (4 trong số này)

  Lắp ráp:

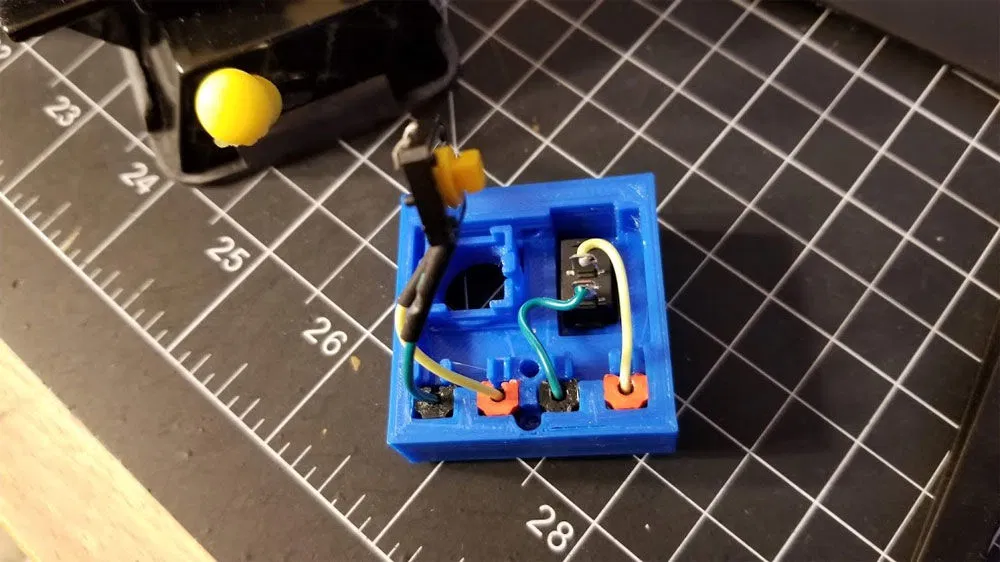

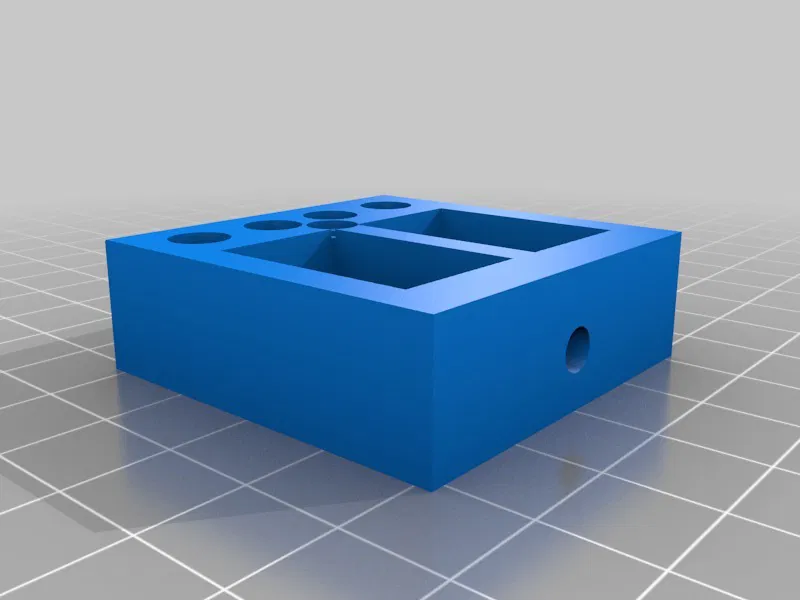

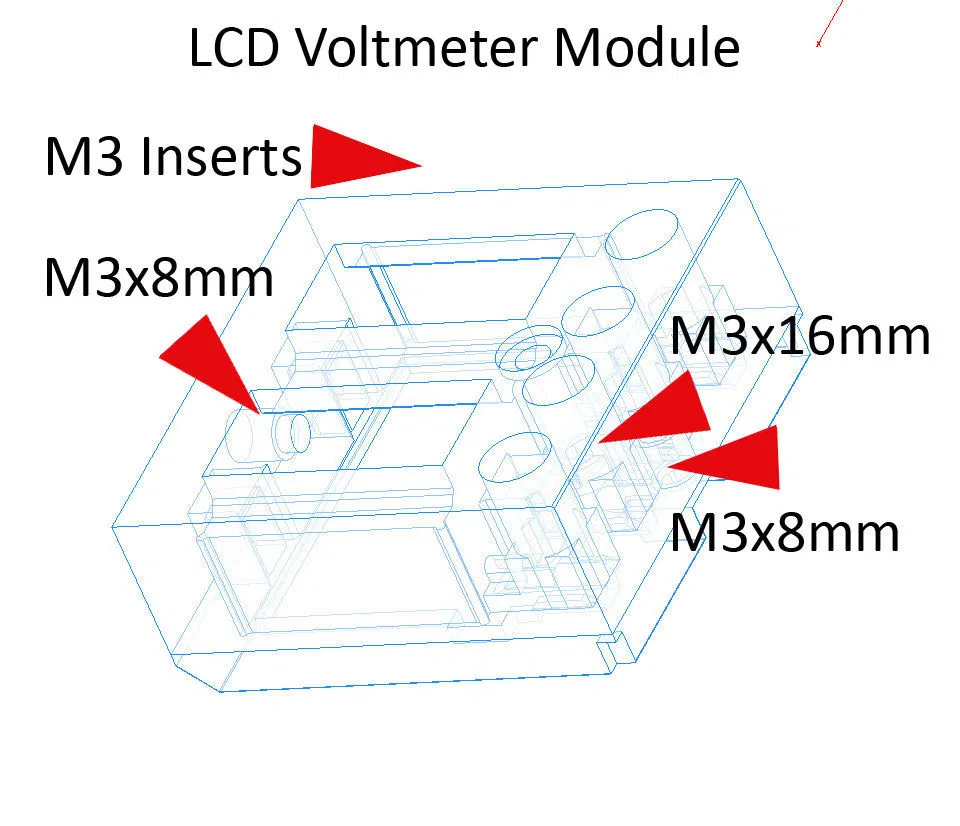

  Để lắp ráp mô -đun, cài đặt các chèn M3 như trong PIC 1, với mỗi vít, sẽ có một phần chèn. Bạn nên để lại khoảng 1,25 "đến 1,5" đuôi trên những cái này (xem các bức ảnh thứ 2 và thứ 3). Bạn cần đủ để làm việc, nhưng những điều này cuối cùng sẽ cần phải được nhét vào nhà ở, vì vậy hãy giữ em càng ngắn càng tốt. Bạn có thể muốn thêm một số keo vào nơi các dây gắn vào các công tắc vì đó là một khu vực mà chúng có thể phá vỡ. Hoặc nếu bạn không muốn đối phó với việc uốn các đầu nối DuPont, bạn có thể lấy máy nhảy với các đầu nối DuPont nữ và chỉ cần cắt một đầu và hàn dây đó vào các công tắc. Công tắc tạm thời bằng cách chụp nó vào phần "trên cùng", tuy nhiên hãy cẩn thận vì các tab rất dễ vỡ (xem 4 bức ảnh cuối cùng).

• Cài đặt công tắc chuyển đổi/rocker, nó sẽ nhấn vào vị trí và chốt. Sử dụng keo vừa đủ xung quanh các cạnh để giữ các đầu nối, nhưng không quá nhiều mà phát ra. Mặt trước của đầu nối DuPont phải được tuôn ra với phần trên của phần và không nên dính ra. Cho phép những thứ này khô trước khi di chuyển. Đừng sử dụng keo trên những thứ này. Không phù hợp, nhưng nếu bạn gặp vấn đề thì có lẽ chúng dễ nhất để nhẹ vào bên ngoài của DuPonts và làm sạch "bàn chân" khỏi phần mở trong phần "trên cùng" nơi chúng cần phải đi qua. pic nơi một trong những rãnh này được tô sáng). Sau đó sắp xếp hoặc làm phẳng các dây còn lại để trường hợp có thể được đóng lại. Hãy chắc chắn rằng các dây sẽ không bị chèn ép trong trường hợp hoặc bởi các ốc vít. Nó có thể giúp sử dụng một số keo nóng để giữ dây xuống trước khi đóng vỏ.

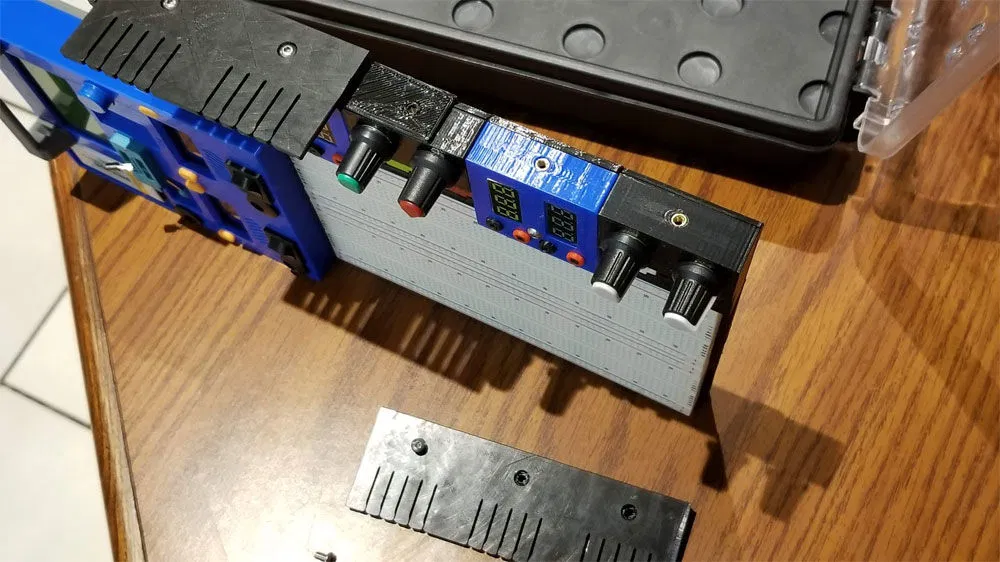

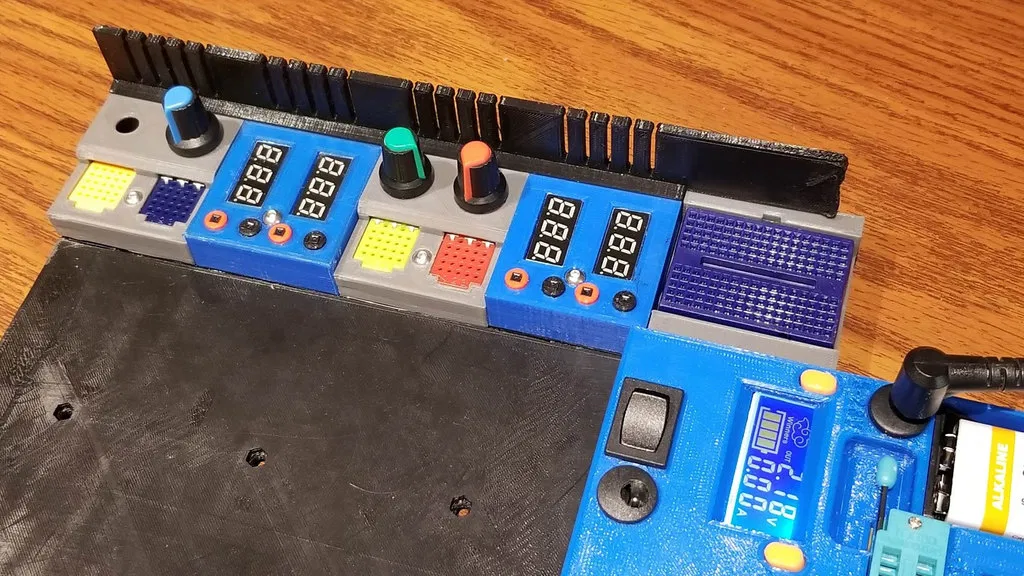

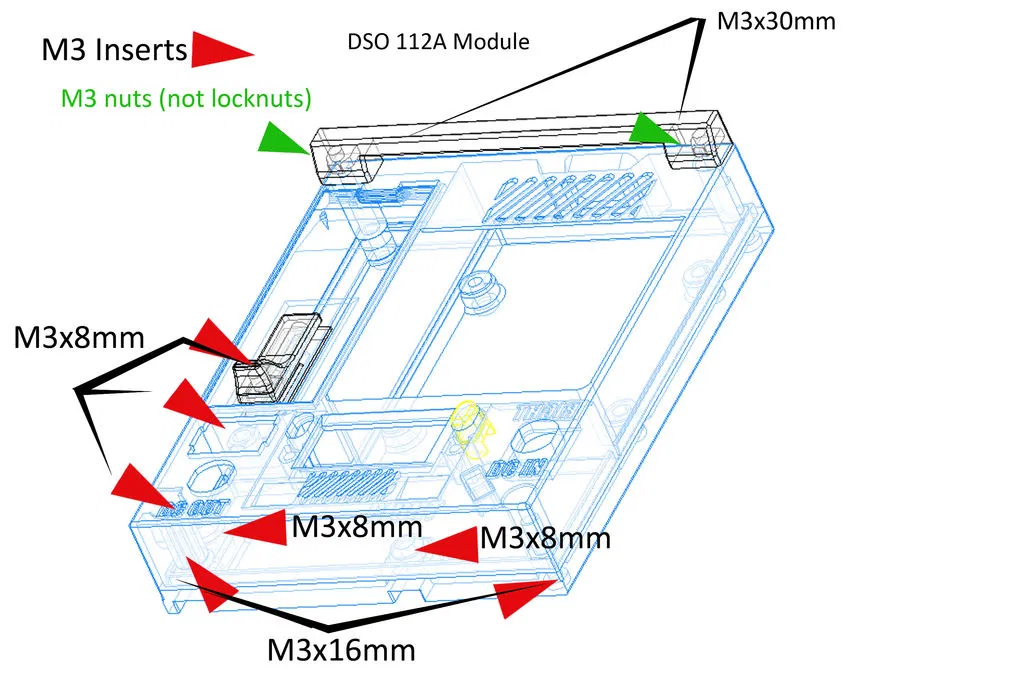

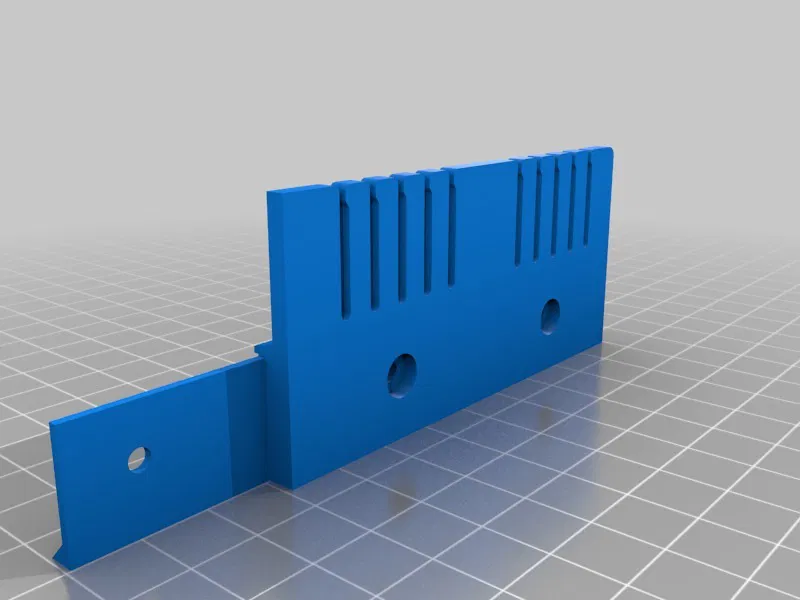

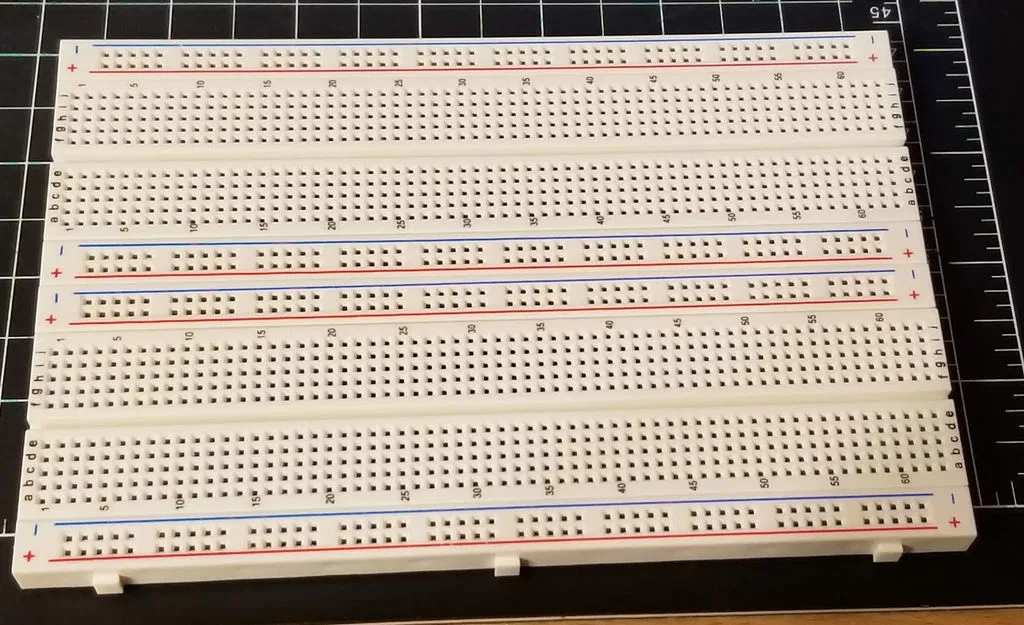

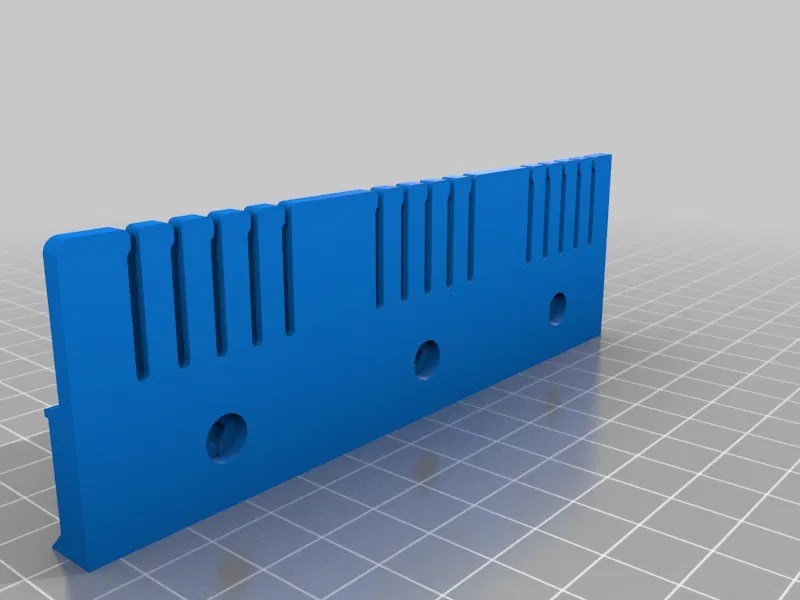

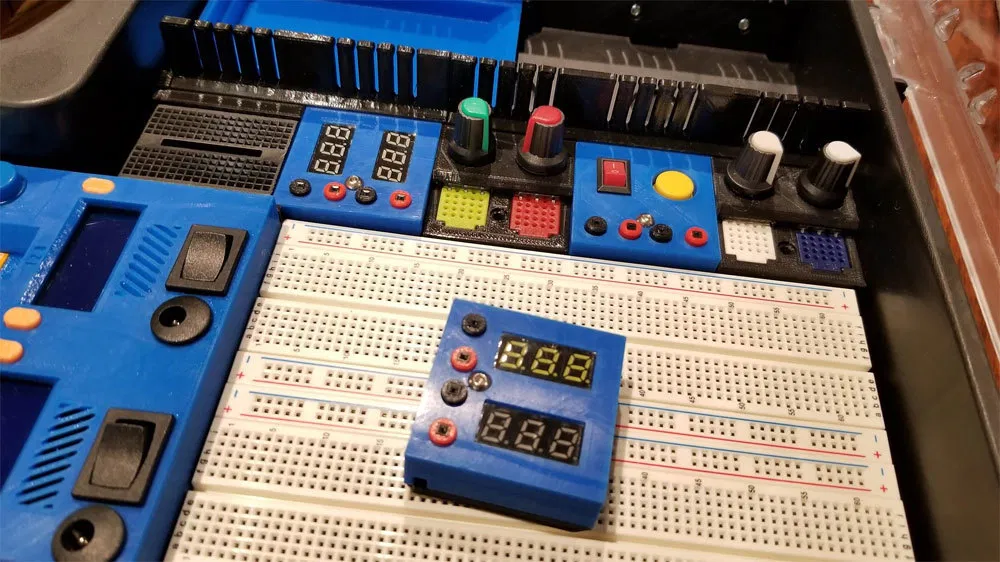

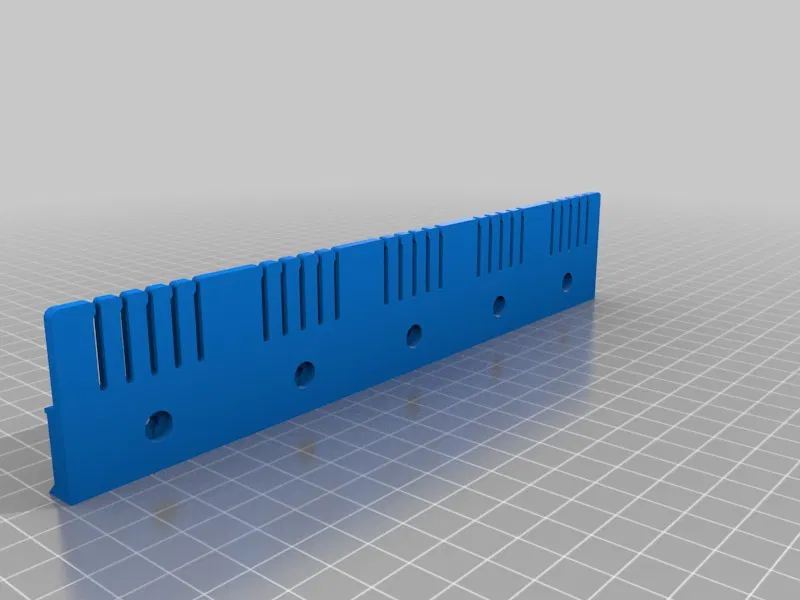

• Đóng vỏ, nhưng không véo dây. Sử dụng vít M3x16mm qua trên cùng để giữ vỏ lại với nhau. Bạn có thể đợi để cài đặt các ốc vít M3x8mm cho đến sau này khi thực hiện tập hợp tập hợp cuối cùng (cuối cùng) 830 PIN BROADBOARDS. Nếu bạn đã cài đặt các ốc vít trong các lỗ trong mô -đun lớn (DSO112A), nơi có các túi hình chữ nhật trong đế, các ốc vít đó sẽ cần phải được gỡ bỏ vì chúng cũng sẽ giữ chân đế. Chúng sẽ phù hợp chặt chẽ nhưng chúng nên đi vào. Tuy nhiên, thứ tự không thực sự quan trọng, các mô -đun có thể đi theo khá nhiều theo bất kỳ thứ tự nào. Nó sẽ sử dụng các ốc vít M3x8mm đi qua lược vào các mô -đun nhỏ và mô -đun cuối. Chiếc lược có một gờ giúp căn chỉnh và giữ các mô -đun nhỏ hơn, nếu có vấn đề khi đưa ốc vít vào, hãy kiểm tra xem mô -đun có được đặt chính xác trên lược không và các bộ phận được làm sạch bằng bất kỳ loại nhựa dư nào. Khi tất cả các mô -đun được cài đặt, nó phải khá chắc chắn và các bảng điều khiển có thể bị kẹt ở vị trí của chúng bằng cách sử dụng băng hai mặt (xem các bức ảnh).

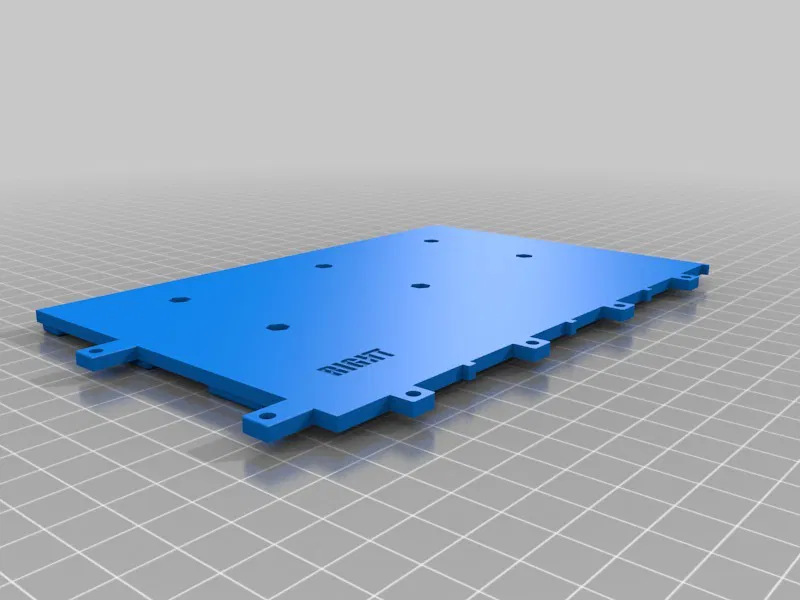

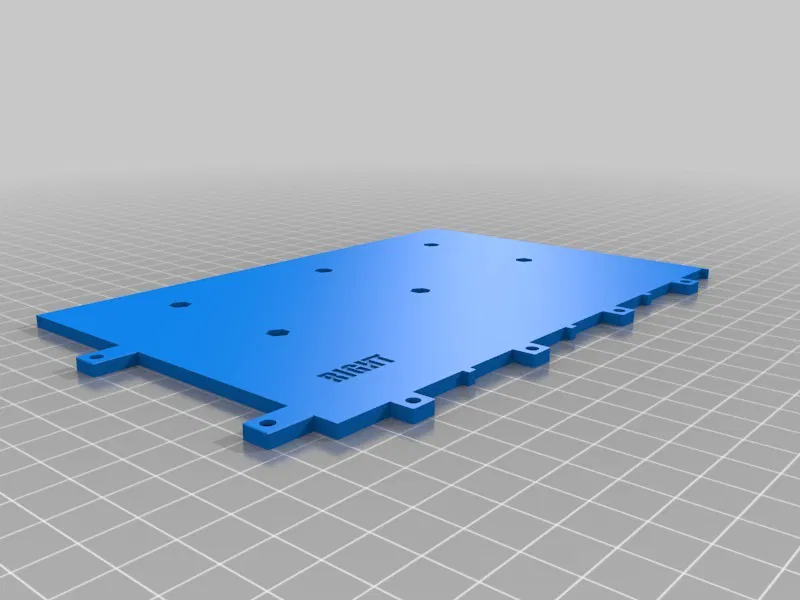

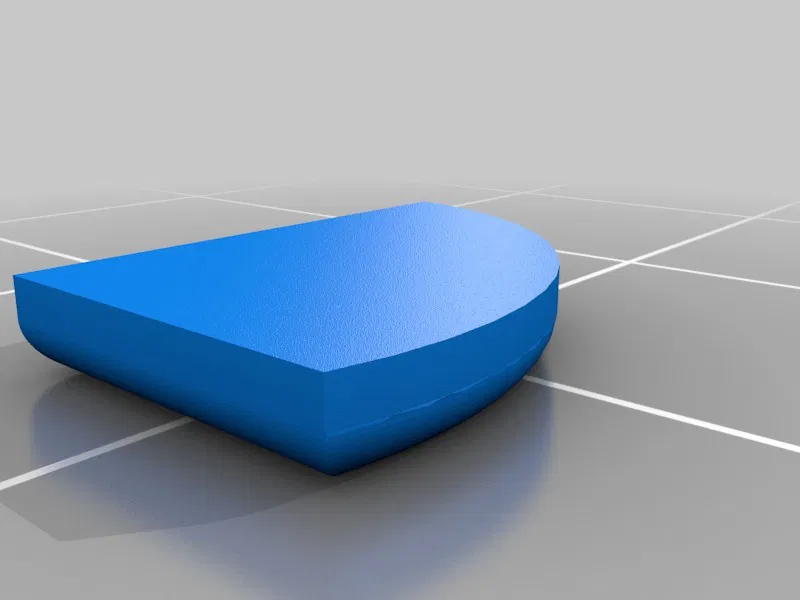

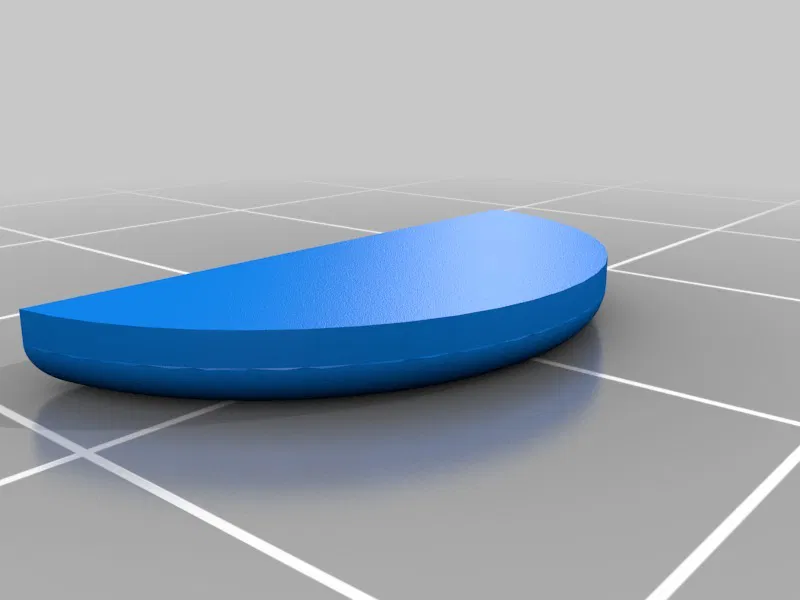

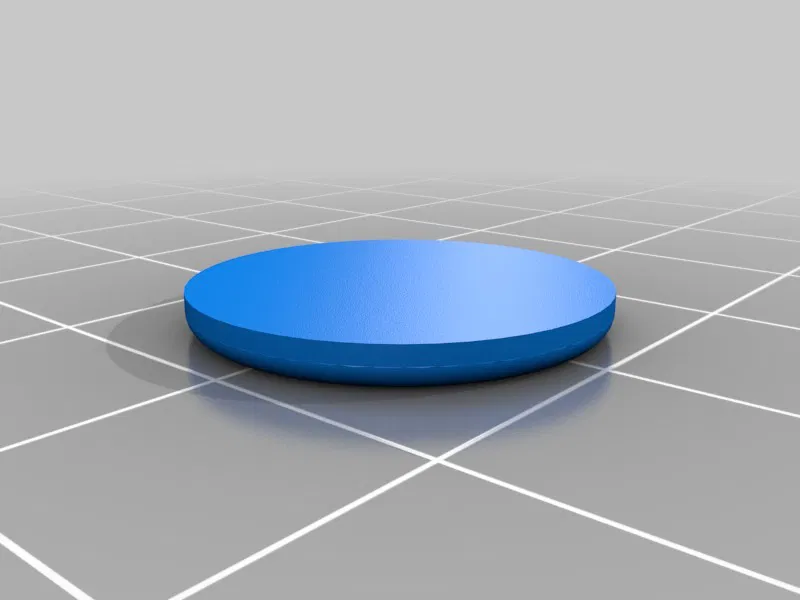

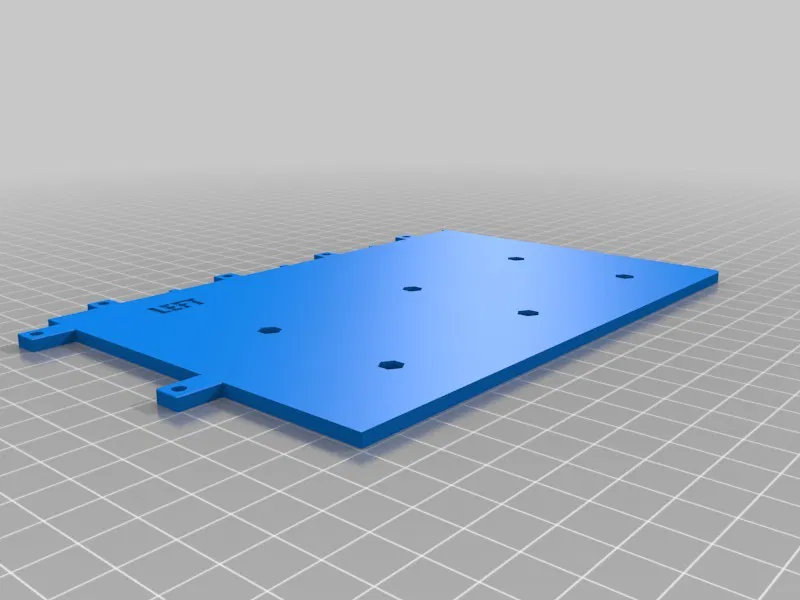

• Nếu bạn sử dụng cơ sở được thiết kế cho trường hợp tổ chức Stanley 014725R, bạn cũng có thể in các "chấm nhỏ" và một nửa chấm "và băng hoặc dán các bộ phận khác đã được lắp ráp nếu bạn cảm thấy không ổn định khi bạn sử dụng các cơ sở. Vì vậy, chúng không được chiên hoặc các cầu chì bị thổi. Các bản in. Cảm ơn bạn đã tìm kiếm!

• ====================
