Cữ dẫn thước (ruler guide) với vít lục giác
Ruler guide có ren in sẵn để kẹp thước bằng ê-cu, hỗ trợ nhiều kích thước thước và có bản parametric OpenSCAD. Ren được tinh chỉnh ±0.3 mm để fit khi in 0.1 mm layer height, dạng ren sinusoidal.
80
Lượt Xem
1
Lượt Thích
19
Lượt Tải
Cập Nhật Jan 31, 2026
Mô tả

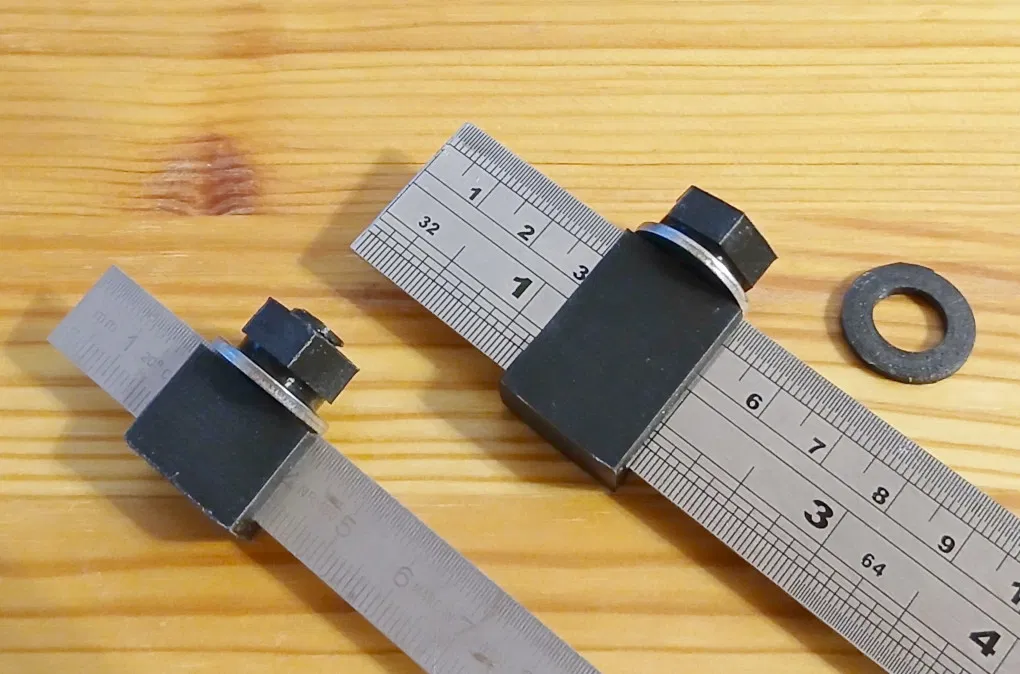

Một mẫu ruler guide nữa với ren in sẵn. Phần khe (slot) ăn một phần vào vùng ren để có thể kẹp thước bằng ê-cu (nut). Mình dùng kèm long đền kim loại M10 dù trong model mình cũng đã thêm một long đền.
Đường kính ren của vít (screw) được giảm 0.3 mm, còn phần ren của ê-cu thì được tăng 0.3 mm. Cách này chạy ổn với mình khi in ở layer height 0.1 mm.
Ren được tạo bằng một vòng tròn quay có offset, tạo ra dạng ren hình sin (sinusoidal thread shape).
