Giá gắn Shelly Gen4 lên DIN rail, chừa chỗ cho 6 kẹp WAGO 221

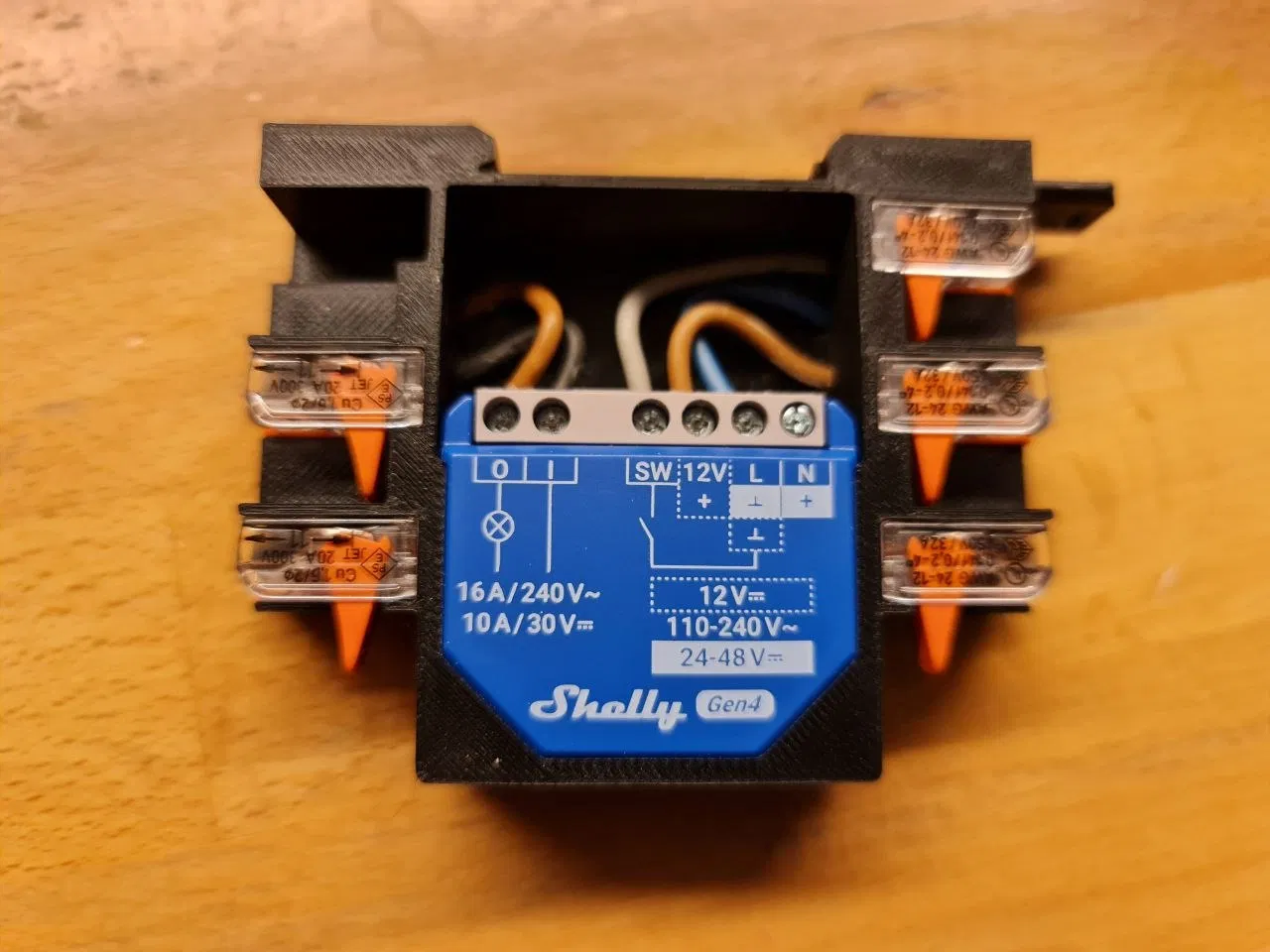

Mẫu này được thiết kế để giữ 1 Shelly thế hệ 4 (một số Shelly gen3 có thể cũng vừa). Shelly được giữ cố định và sẽ không bao giờ rơi ra. Chỉ cần đặt vào rồi trượt về phía trước (trong hình của mình là trượt xuống). Sau khi đi dây xong thì nó không thể trượt ngược lại nữa. Các kẹp WAGO 221 được giữ bằng cơ chế “click”. Bạn có thể tháo chúng an toàn bằng một cây tua vít nhỏ từ phía đáy của từng kẹp.

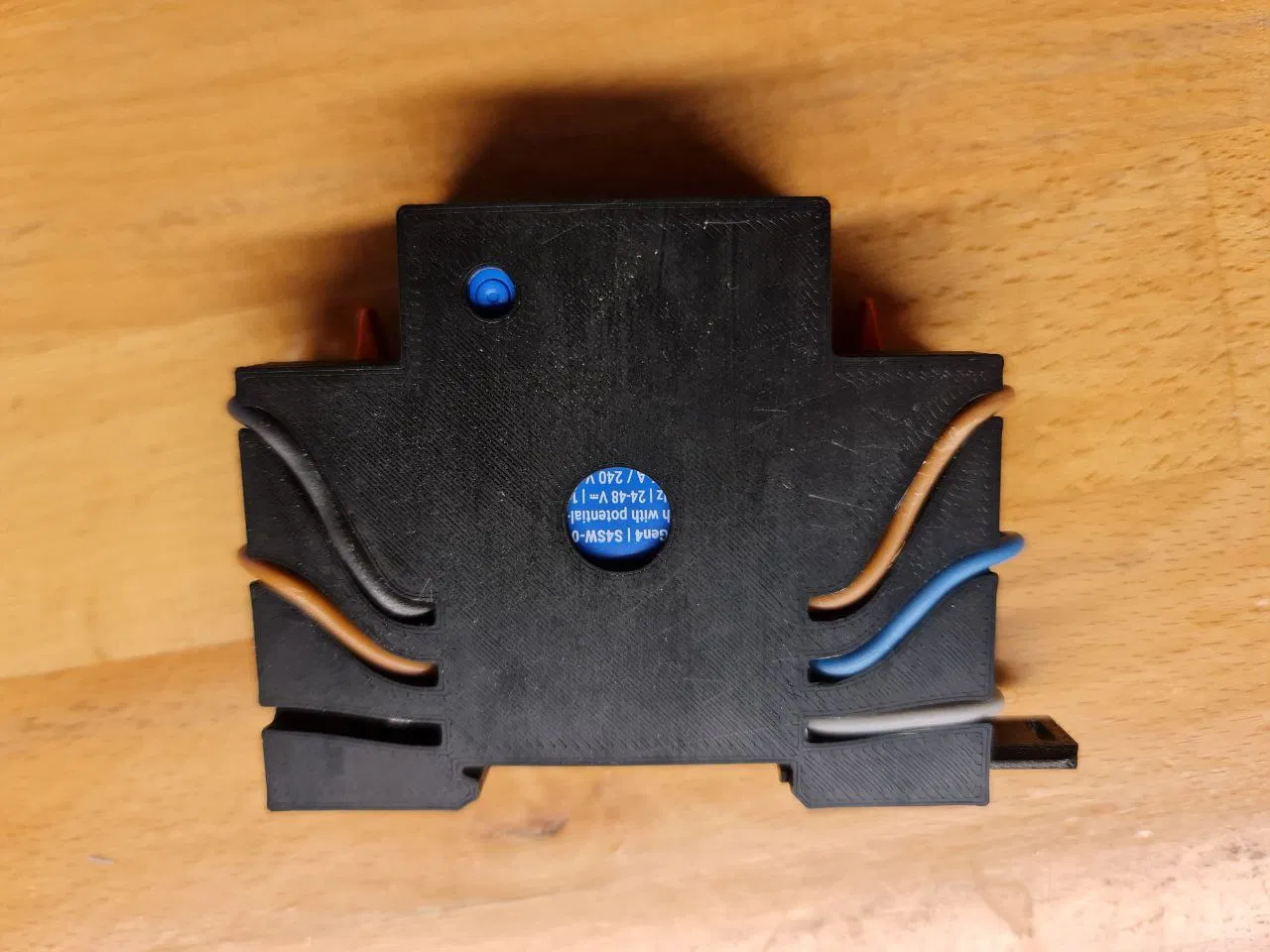

Lúc đầu mình làm kênh đi dây dạng kín hoàn toàn, nhưng không đủ chỗ trong một DIN rail mount tiêu chuẩn, vốn chỉ rộng 17,8mm. Mình gợi ý dùng dây dài khoảng ~8cm (tiết diện 1,5mm² – dây cứng (rigid) dùng rất ổn, nhưng dây mềm (flexible) cũng được). Một đầu dây có thể nối vào phía bên phải của kẹp WAGO 221. Sau đó bấm kẹp vào đúng vị trí. Luồn dây qua rãnh và qua lỗ. Cắt đúng chiều dài rồi nối vào Shelly.

Mình không in chữ như L, N, I hay O lên bất kỳ đầu kẹp nào vì có quá nhiều biến thể đấu nối. Trong hình ví dụ, mình thấy nên tách riêng 12V DC và 220V AC. Nhưng trong các tình huống khác sẽ cần kiểu kết nối khác. Theo mình, cách hay nhất là đánh dấu các ngõ ra bằng màu dây. Vì phần đầu dây sẽ nhô ra khỏi kẹp vài mm nên nhìn rất dễ.

Dây có thể cắm vào hoặc rút ra chỉ bằng cách kéo nhẹ cần gạt (lever) của kẹp. Nên việc sắp xếp lại dây vẫn làm được, kể cả khi có module khác ở bên trái hoặc bên phải.

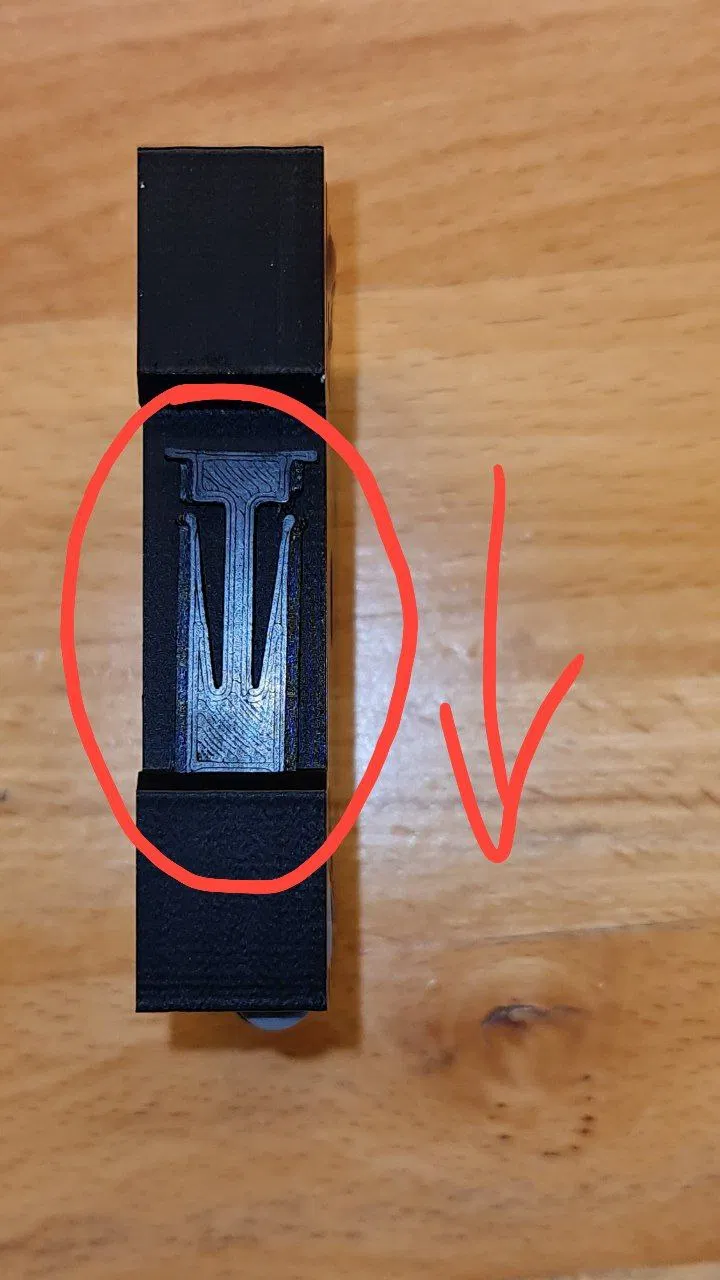

Cơ cấu khóa để gắn lên DIN rail được lắp vào phần giữa của giá giữ Shelly rồi đẩy xuống dưới. Nó có 2 vị trí khóa (mở và đóng) và có thể rơi ra theo hướng xuống dưới.

Mình in bằng Bambu Lab X1C với layer height 0,12mm, không cần support hay brim, dùng thiết lập mặc định của profile này. Đặt phần module và cái ngàm nhỏ nằm úp mặt lưng xuống. Mẫu được thiết kế để in không cần support.

Ngoài ra còn có một biến thể dành cho WAGO terminals loại 6x3 connections. Bản này rộng gấp 1,5 lần (26,7mm thay vì 17,8mm).
