Sovol SV08 Max 150mm ZZ Tophat – Addon máy lọc không khí IKEA Förnuftig

Đây là một addon cho Sovol SV08 Max 150mm ZZ Tophat

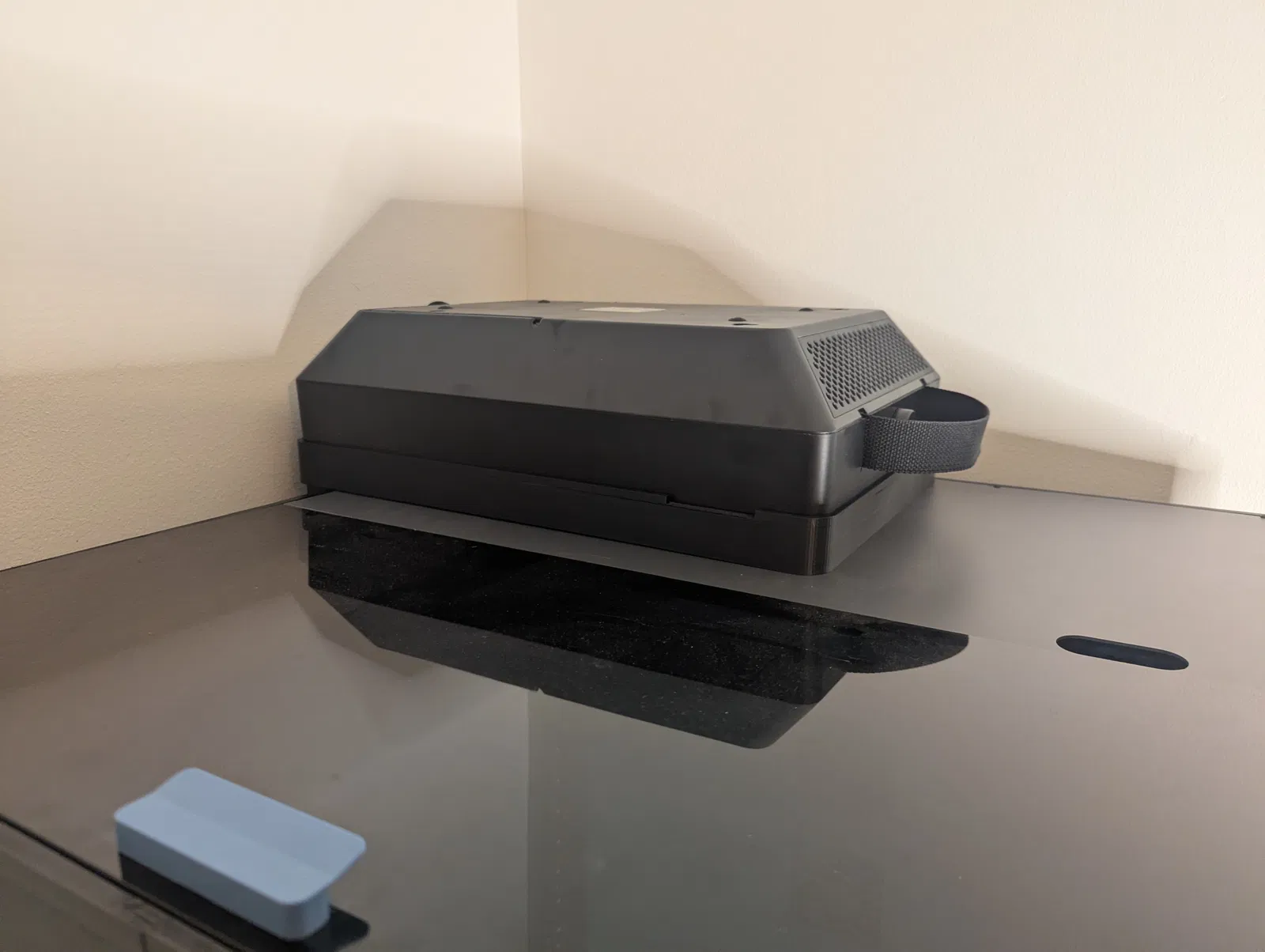

Mẫu này thay thế một góc bằng một khe gió và đầu nối để dẫn luồng khí sang máy lọc không khí IKEA Förnuftig.

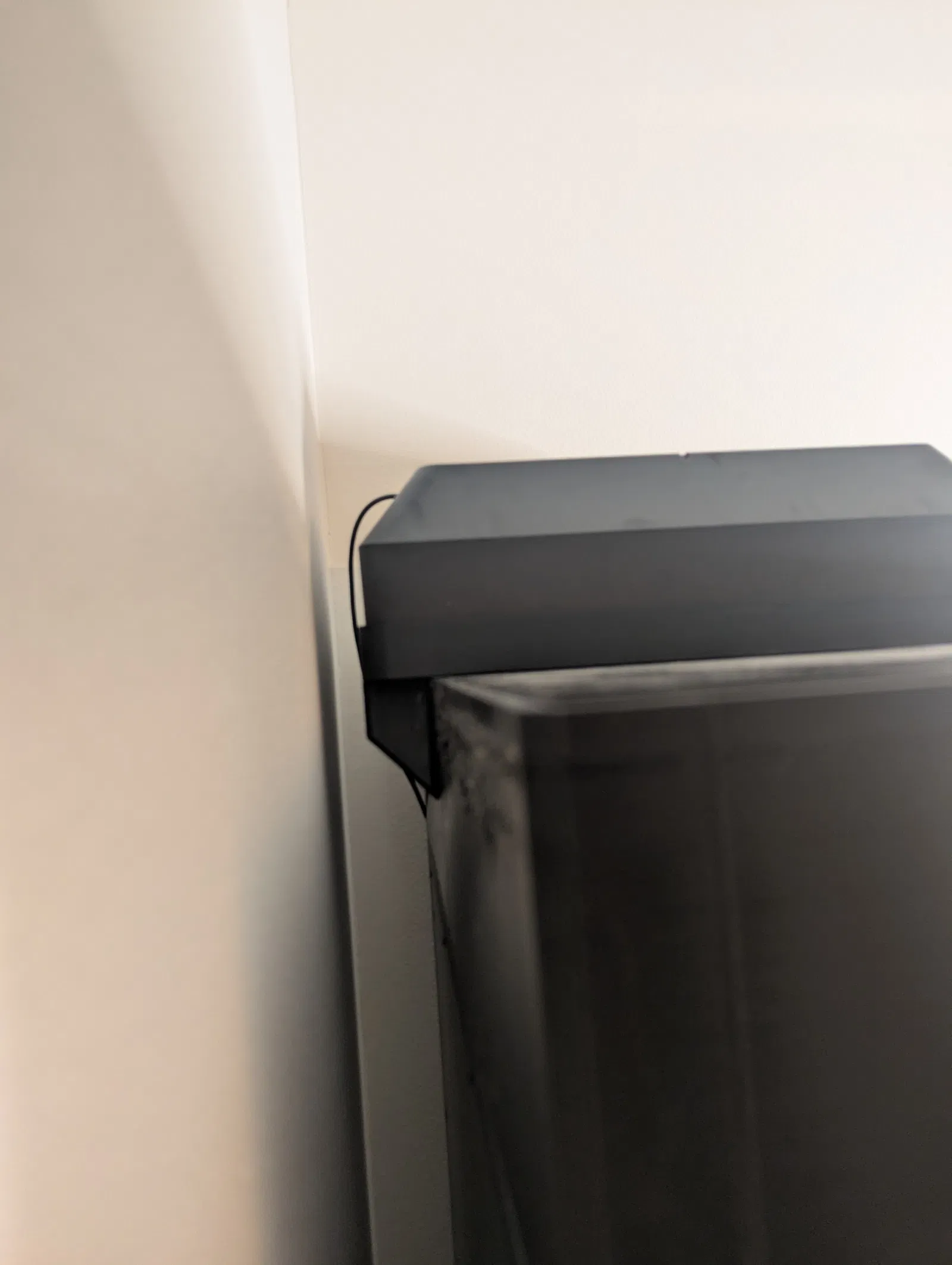

LƯU Ý: Có 2 phiên bản đi kèm: một bản có kênh gió ở phía sau, và một bản có kênh gió ở bên hông nếu bạn muốn kê máy in sát tường phía sau hơn (và đã tháo các quạt ở đó).
Ngoài ra còn có nắp (lid) nếu bạn muốn tạm thời vô hiệu hoá/tháo máy lọc không khí. Adaptor IKEA Förnuftig có chỗ để cất nắp ngay bên trong, nên lúc nào bạn cũng biết nó nằm ở đâu.

Ví dụ: Bạn cần chọn file bản Side HOẶC Back và tổng cộng sẽ ra 3 file để in

• 1 x Part IKEA Förnuftig Adaptor Airflow Side OR Back

• 1 x Part TopHat Back Left Mod Side OR Back Airflow connection

• 1 x Part Airflow Lid (tuỳ chọn, nên dùng được cho cả bản Side lẫn Back)

Tác giả đã chăm chút để có thể in mà không cần nhiều support, nên hy vọng dùng “Automatic support” là ổn, ít nhất là với các thiết lập bên dưới.

Mình in bằng Ocra slicer với:

Support tab

• Bật support,

  • “Tree (auto)”

  • Threshold angle: 20 dgr

  • Remove small overhang

• Advanced

  • Top Z distace 0.34 (để tháo dễ hơn, bạn nên test/tinh chỉnh thêm)

  • Bottom distace 0.34 (để tháo dễ hơn, bạn nên test/tinh chỉnh thêm)

Với các thiết lập này mình in 4 góc lớn theo tư thế dựng đứng bình thường và Ocra chỉ thêm support cho vài mm đầu ở cạnh đầu tiên, cùng một ít support cho phần khoét trượt của kẹp kính.

Thiết lập đáng chú ý khác là trong tab Quality mình dùng Bridge flow rate: 1.75 và trong setting filament mình để quạt 100% ở “Overhangs and external bridges fan speed”. Mục đích là để overhang/bridge đẹp hơn, không chắc là bắt buộc cho bản in này.

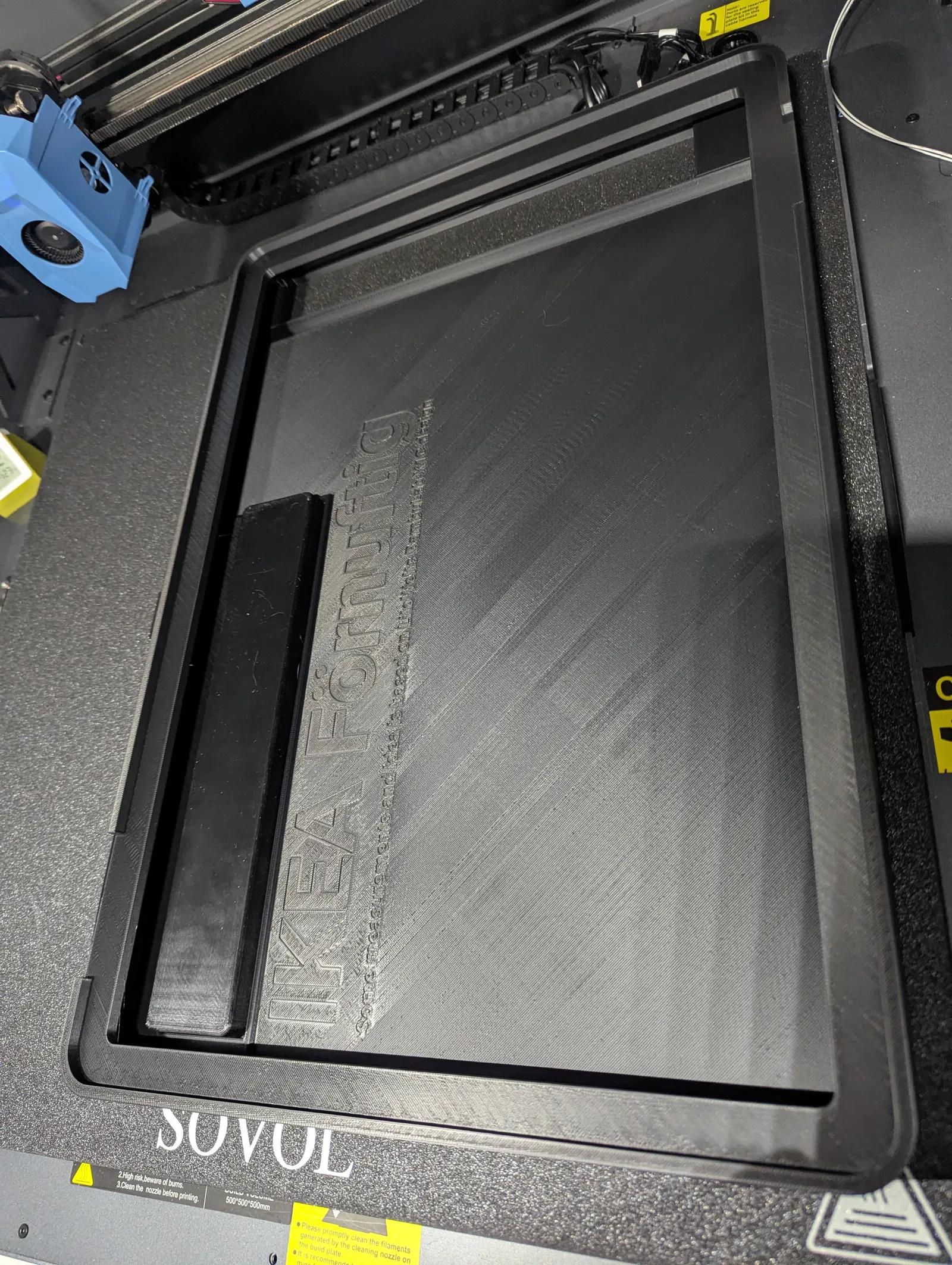

Cảnh báo: Đây là bản in lớn và được thiết kế để in trực tiếp trên SV08 Max để giảm số lượng mảnh ghép. Ví dụ: một vài phần có thể cần vùng in khoảng 360x360 và còn lớn hơn cho addon IKEA Förnuftig, ví dụ 470x360.

Link tới file CAD:
https://cad.onshape.com/documents/017be025acd33fb5c4a610f1/w/99d8c6f61eba4f77f98a66d0/e/680cb076dd87bd3e6a5822c2?renderMode=0&uiState=69622db234b872f316faa131
