Hộp Poké Box có khóa ẩn

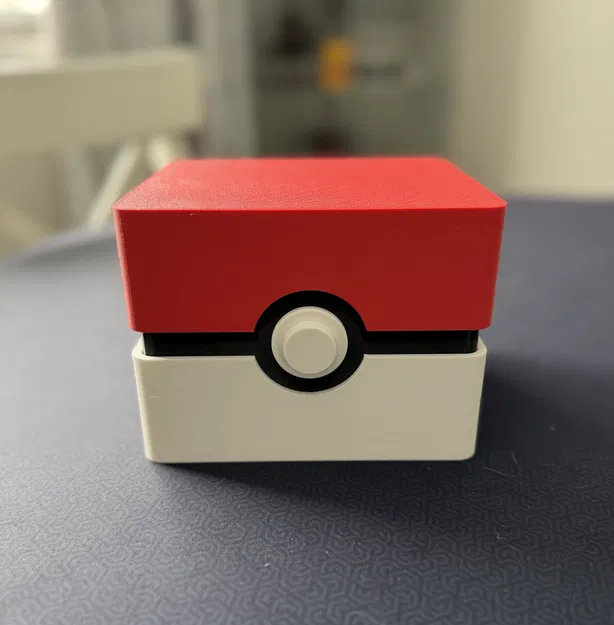

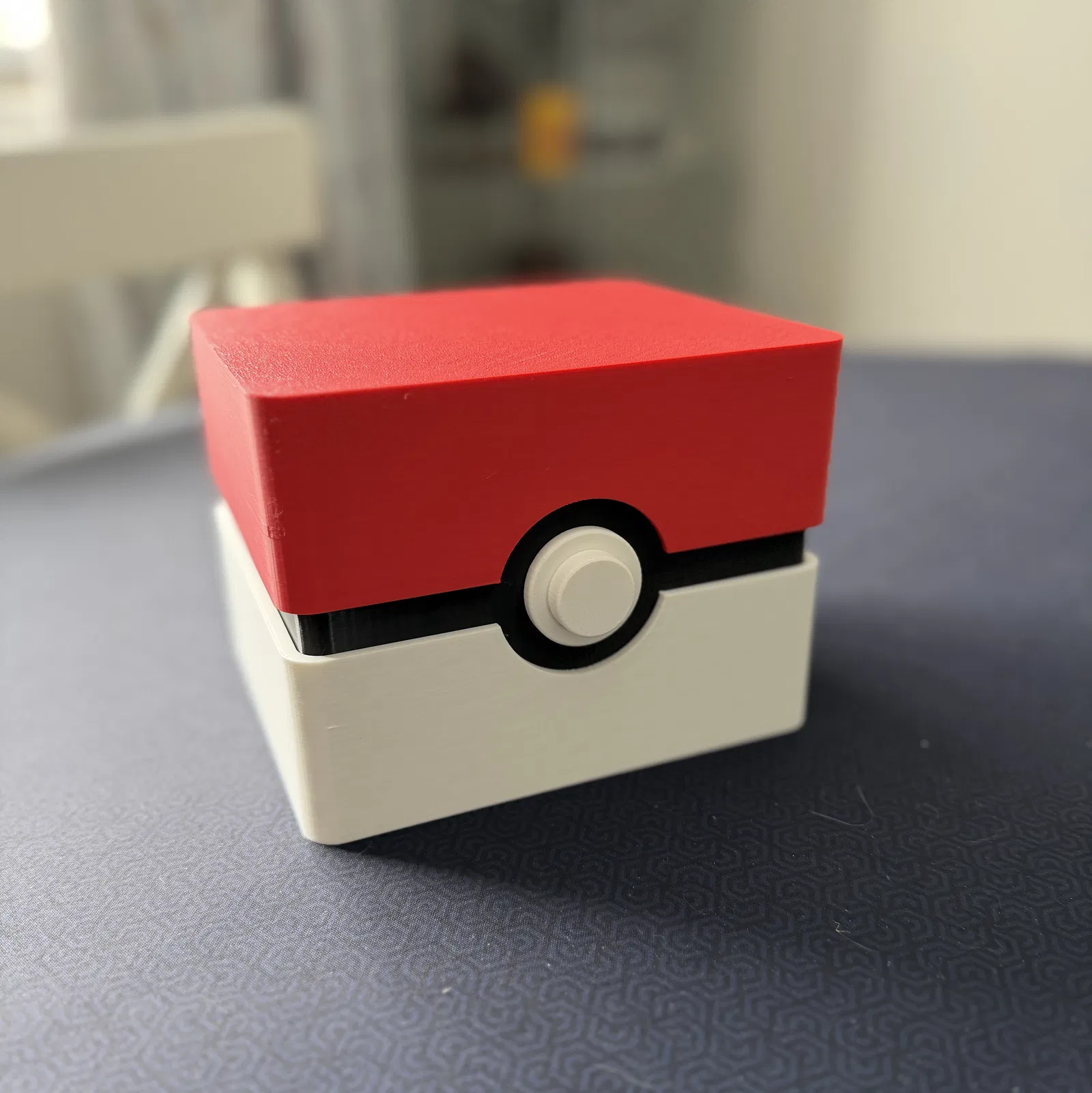

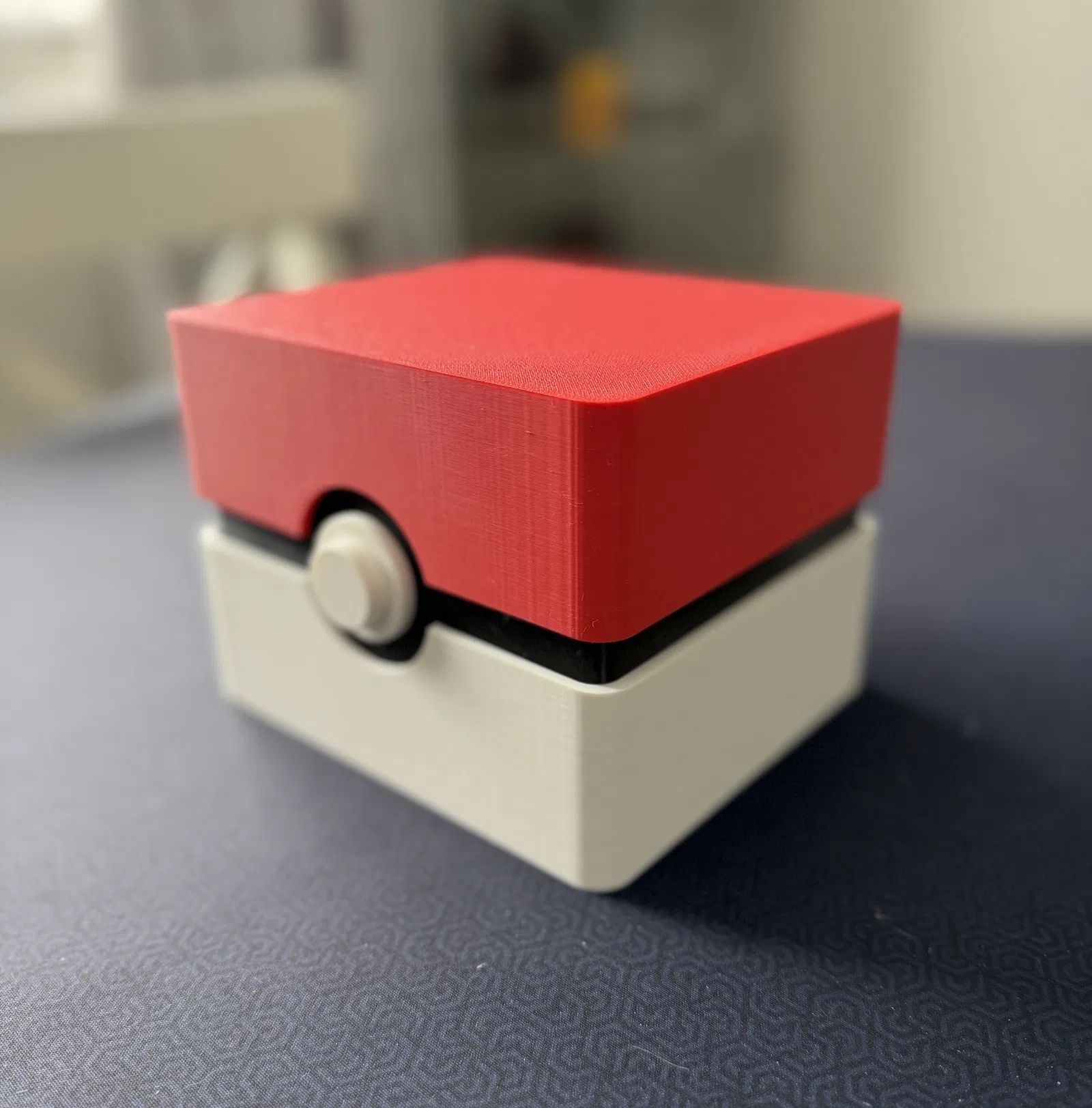

Nhìn bề ngoài thì hộp lấy cảm hứng từ Poké Ball không phải là chuyện mới, nhưng khi một người bạn nhờ mình làm một hộp quà có khóa (đúng kích thước nhất định) và nhìn giống Poké Ball, mình tìm hoài vẫn không thấy mẫu nào thật sự phù hợp. Vậy nên mình quyết định tự dựng (model) phiên bản của riêng mình.

Dù không phải là remix đúng nghĩa, mình có lấy cảm hứng từ JamesThePrinter's , cũng như kiểu tủ lưu trữ dùng khóa tay quay trượt đôi. Mình cần một giải pháp cho phép các chốt khóa đặt lệch trục so với điểm pivot, và cách này hoạt động khá ổn.

Thiết kế này có tolerance khá khít, nên mình có kèm một mảnh test nhỏ cho các chi tiết của phần vỏ hộp bên ngoài.

Bản in được chia thành nhiều phần; không bắt buộc phải in multi-color. Đa số chi tiết bấm (snap) vào đúng vị trí, nhưng có thể cần một ít keo để dán phần inner shell vào phần đáy của hộp, để đảm bảo khi mở hộp thì không bị tuột/ bung chi tiết.

PLA hoặc PETG đều chạy tốt. Mình khuyên nên tránh filament kiểu matte-finish cho phần inner box hoặc bất kỳ chi tiết khóa nào, vì có thể tạo ma sát quá nhiều.

0.2mm layer height, 2 wall loops, 15% cubic infill, phần inner box cần supports. Nhớ in 2 locking pins và 2 locking arms.

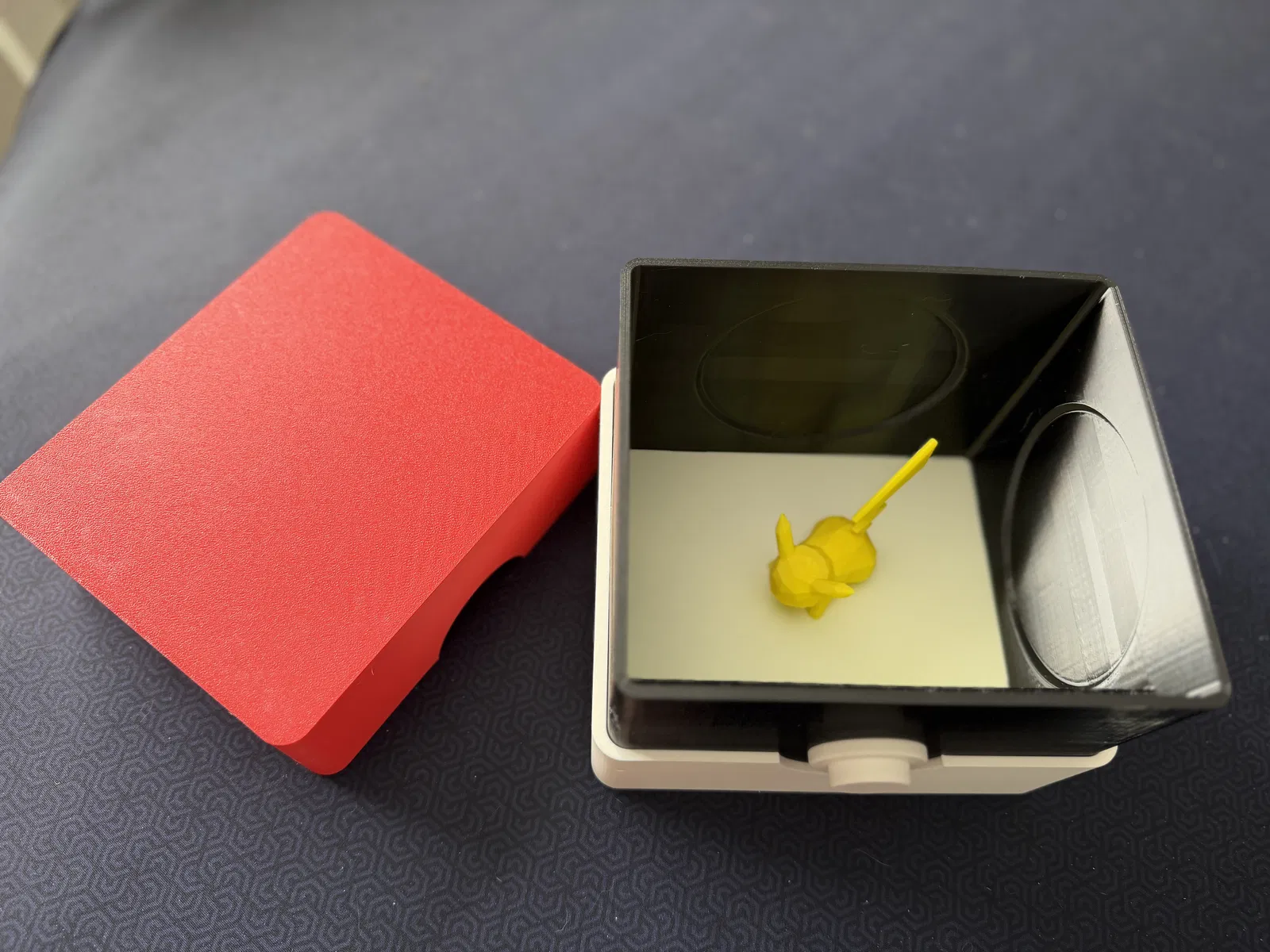

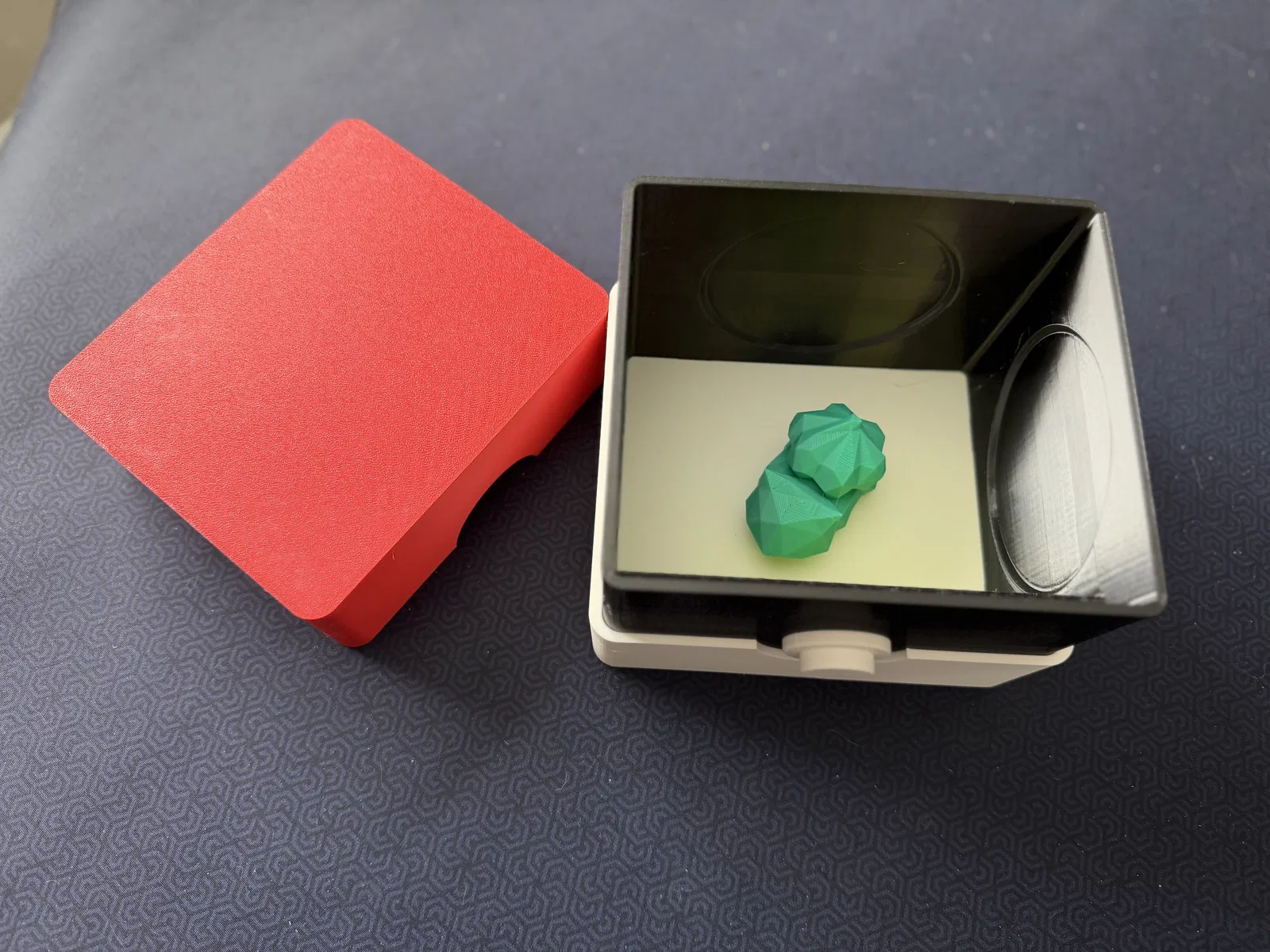

Khi lắp xong, kích thước lòng trong là: 138 mm W x 115mm D x 110 mm H

Có kèm hướng dẫn lắp ráp.

Lưu ý: Mình để mẫu này là non-commercial vì nó dựa trên IP có bản quyền. Bản in từ mẫu này không nên đem bán.
