Bracket cho “Amish Air Purifier”

Mình gọi cái này là máy lọc không khí “Amish” vì mình học được từ một người đồng nghiệp, người này nói là ảnh học từ một người Amish.

Dĩ nhiên, thiết kế này cũng không “Amish” lắm vì nó cần điện và đồ sản xuất công nghiệp (kiểu hàng sản xuất ở Anh/Mỹ). Với lại còn cần cả máy in 3D nữa.

Chắc cũng có tên nào đó đúng hơn cho kiểu máy lọc này, vì nghe có vẻ nó cũng không phải ý tưởng mới mẻ gì…

Rồi mình vận dụng “quyền năng như thần” là có xài công cụ tìm kiếm để biết rằng kiểu máy lọc này được gọi là “Corsi–Rosenthal Box”.

Tất nhiên, bạn sẽ cần mua 4 cái lọc gió HVAC cho dự án này. Mình mua loại 12"x24"x1" vì đó là kích thước duy nhất Home Depot gần chỗ mình còn hàng mà đạt FPR 12/MERV 13. Số MERV càng cao thì lọc càng mạnh, và với mục đích này thì thấp hơn MERV 13 sẽ không hiệu quả lắm. Nói thêm: theo mình hiểu thì bạn thật ra không nên dùng filter có rating cao như vậy cho hệ HVAC trong nhà vì nó sẽ làm motor bị tải nặng hơn.

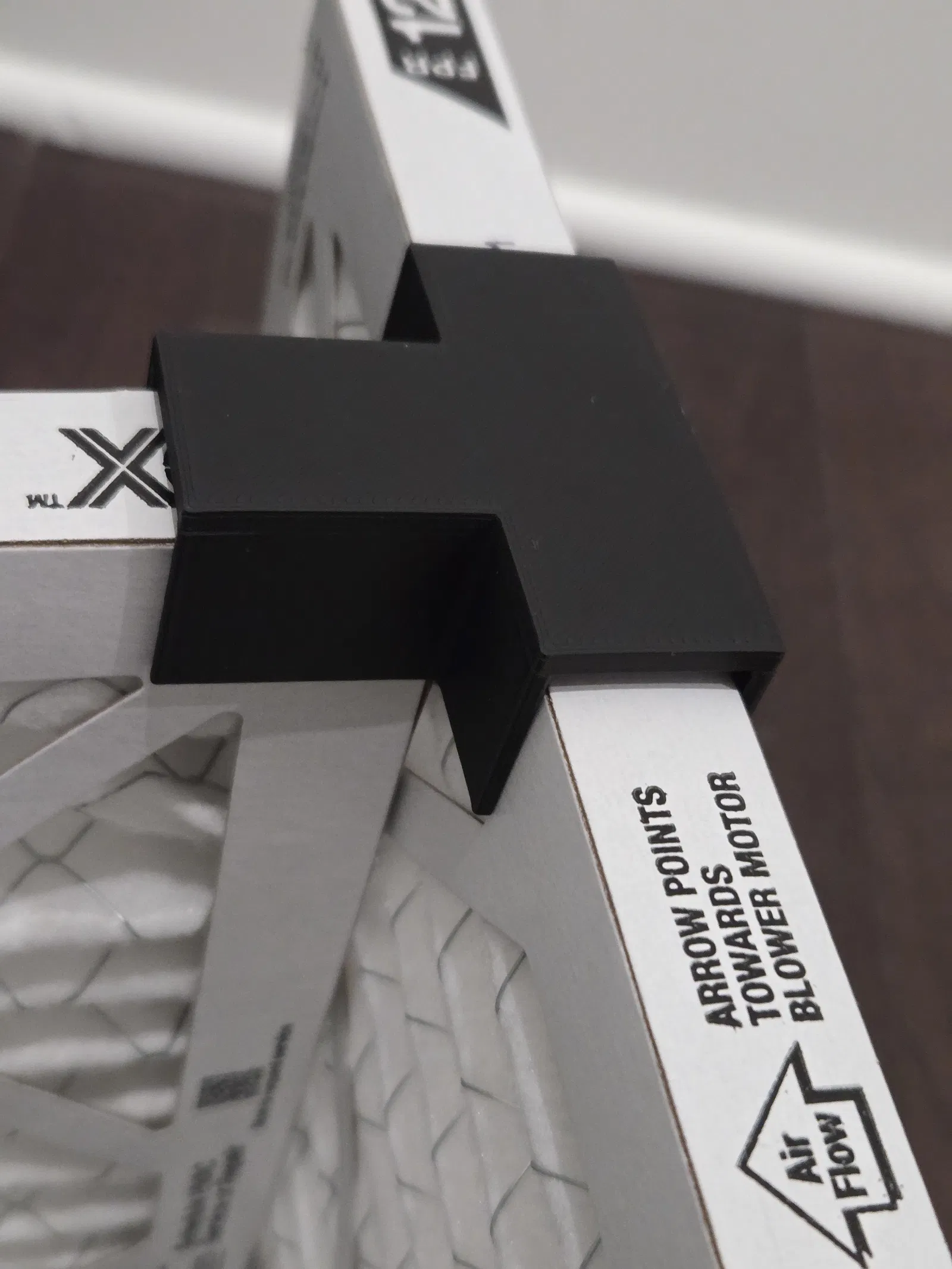

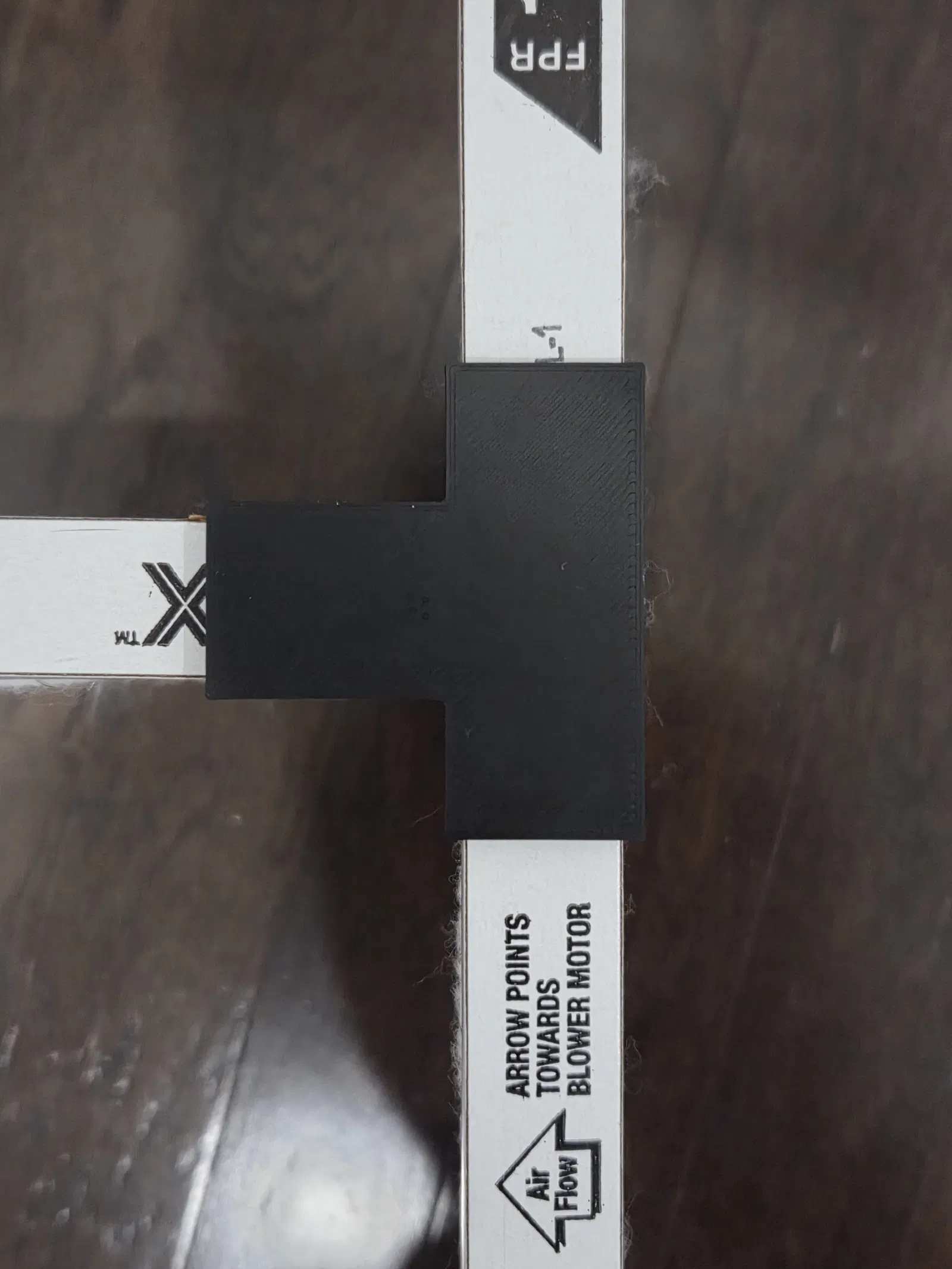

Cái bracket này sẽ tương thích với hầu hết filter bản 1".

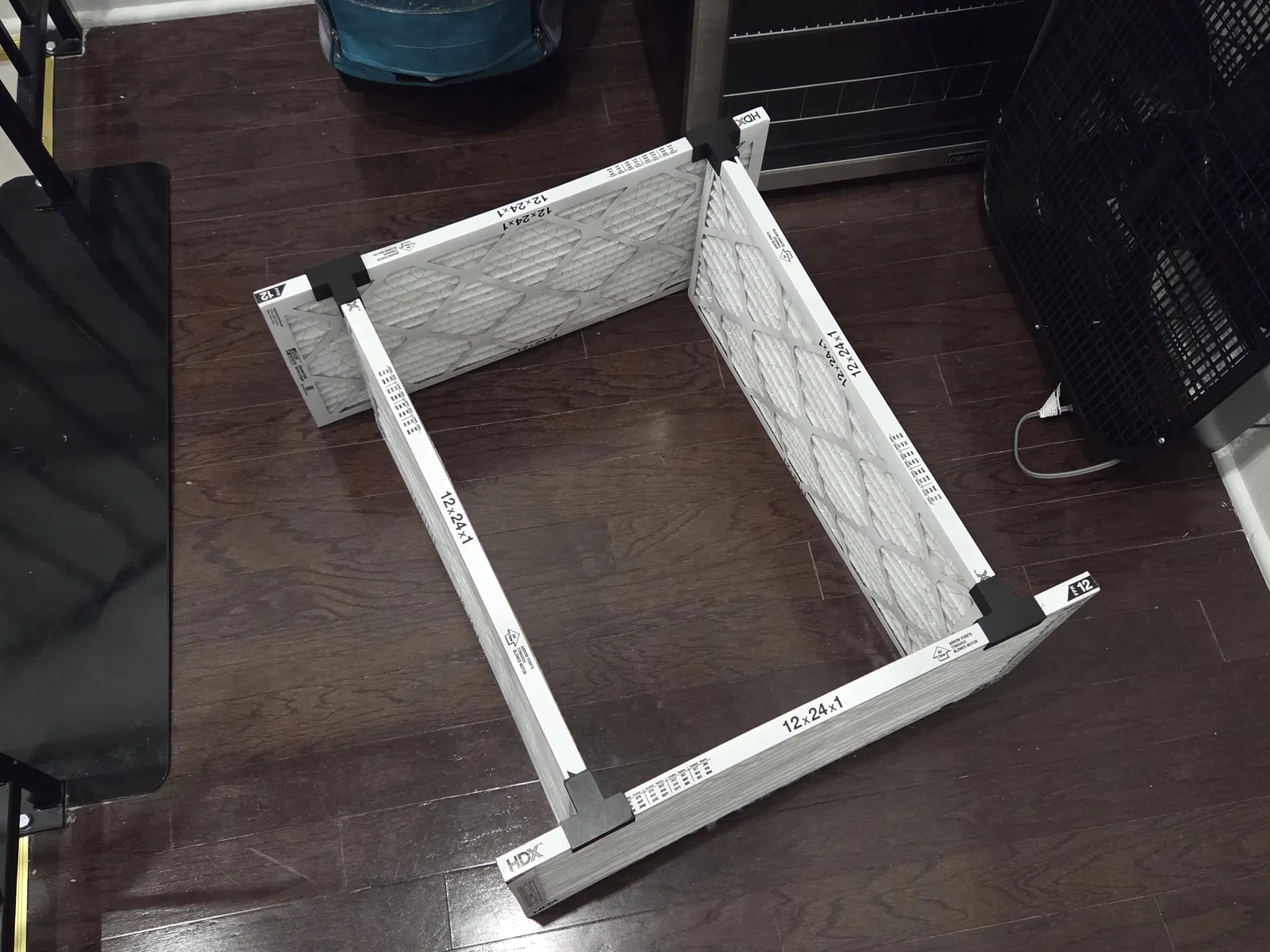

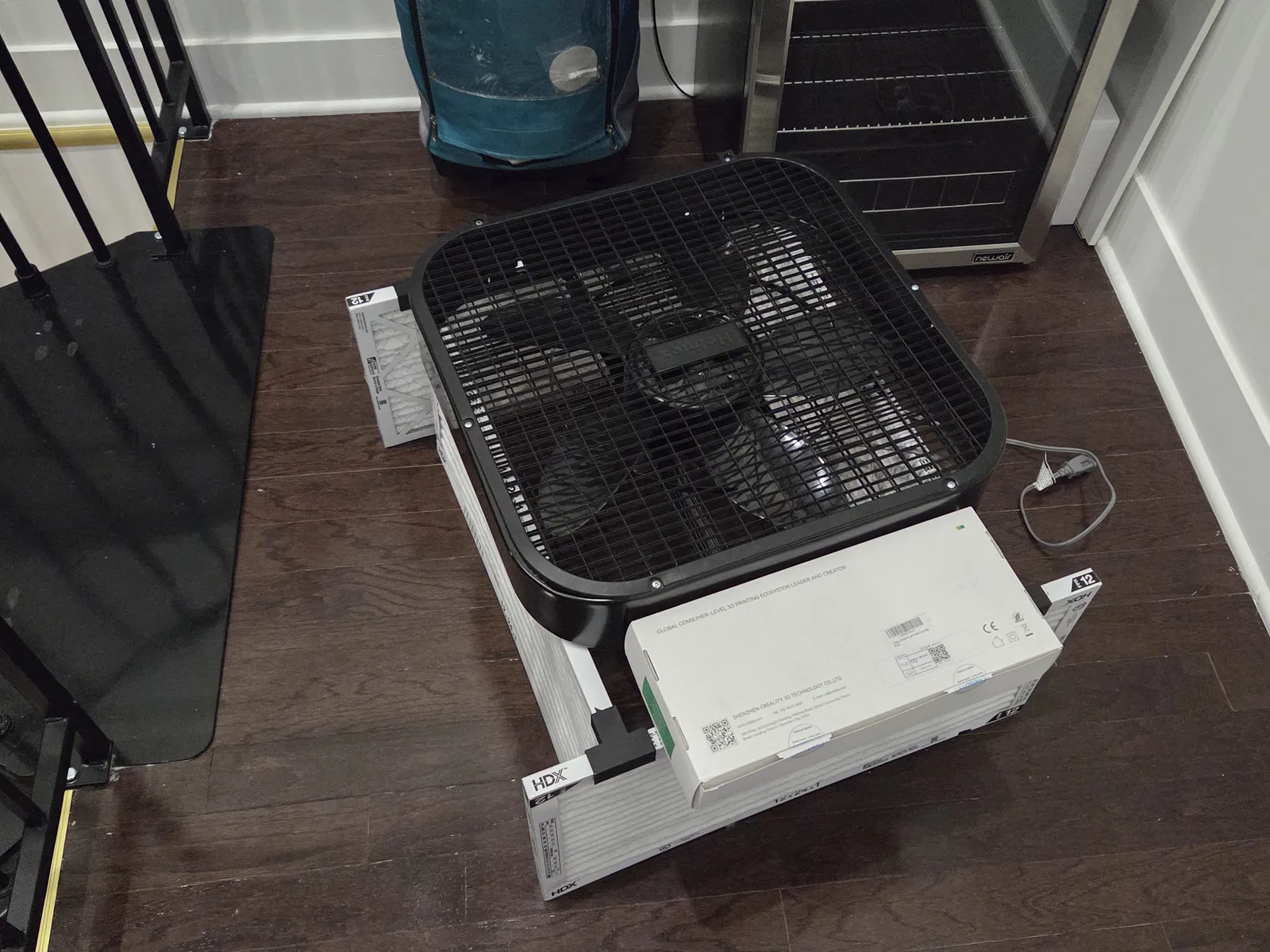

In tối thiểu 4 cái, tối đa 8 cái: mỗi góc một cái, cho cả phía trên và phía dưới. Ghép tất cả các tấm lọc thành một hình vuông. Nhớ để hai tấm sát đủ gần để cái quạt có thể đặt và tựa lên mép. Nếu filter của bạn lớn hơn quạt như setup của mình, thì sẽ có một khoảng hở cần che lại bằng miếng đồ dư, ví dụ như miếng bìa thùng carton hoặc miếng ván thừa.

Model đơn giản quá nên mình không thấy cần ghi nhiều lưu ý khi in. Mình đã dùng và sẽ dùng PLA cho rẻ, với lại vì mẫu này không phải để chịu lực, chịu nhiệt hay tiếp xúc hoá chất. Bạn cũng có thể in layer 0.25 hoặc 0.28mm, hoặc lớn hơn nữa nếu bạn dùng nozzle >0.4mm.
