Trụ treo võng mèo Cat Hammock Posts

Đây là mấy cái trụ (post) dùng để đỡ một cái võng cho mèo. Mình không muốn tốn tiền mua giải pháp thương mại trong khi ở nhà có sẵn “máy làm đồ”, mà mấy giải pháp hiện có trên Printables thì mình cũng chưa ưng. Nên mình tự thiết kế bộ trụ này theo kiểu hơi “overengineered” một chút.

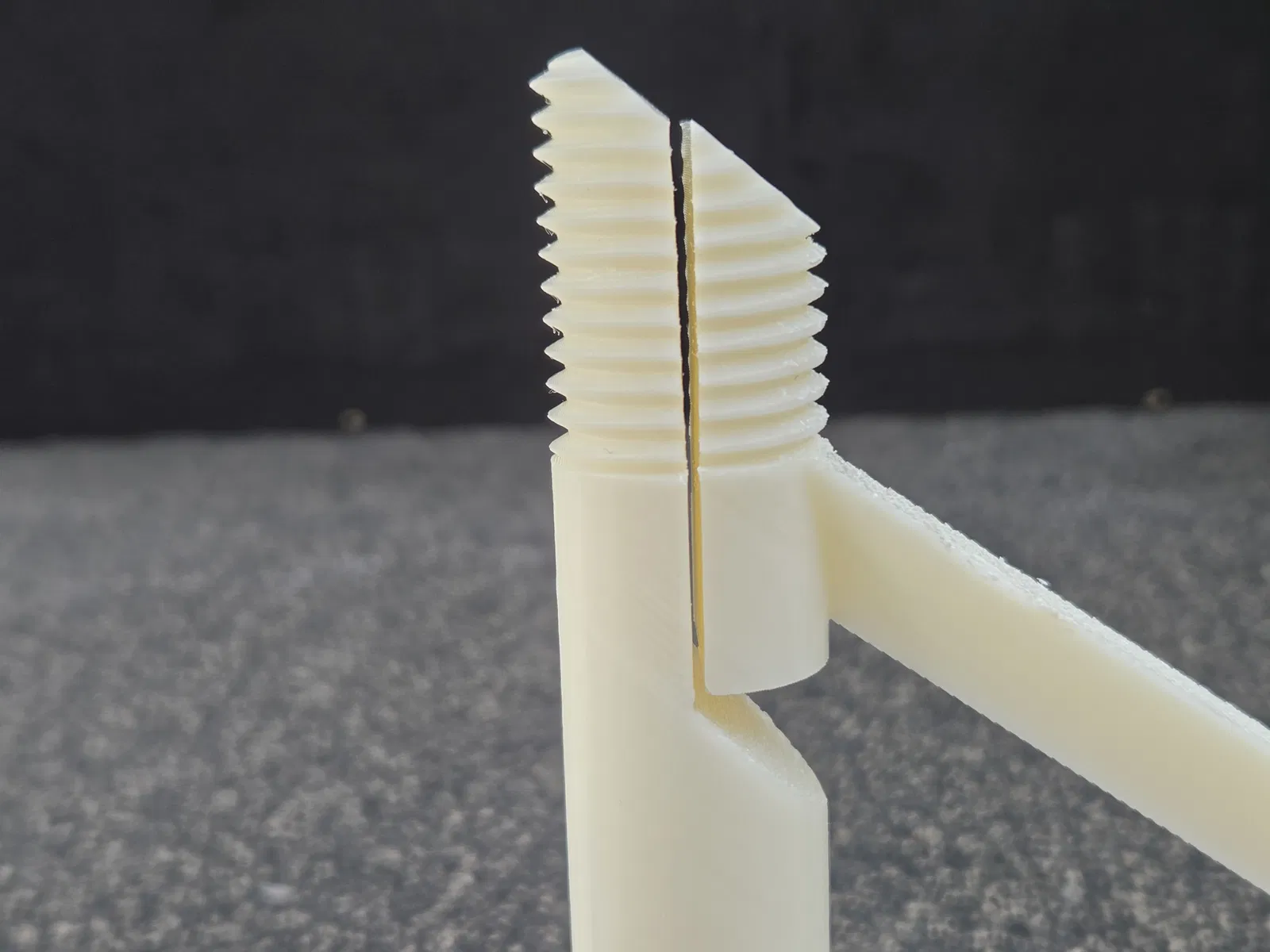

Trên thân trụ có một đường tách (split) để bạn luồn vòng dây của võng vào. Phương án khác là may dây kéo (zipper) vào vòng võng, nhưng mình tự tin kỹ năng CAD hơn kỹ năng may vá.

Về cái võng: mình khuyên bạn ra Walmart hoặc Michael's (hoặc chỗ nào tương tự) mua khoảng 1 yard vải rẻ, màu hợp nội thất, cắt theo kích thước phù hợp với cái võng bạn muốn làm (tất nhiên nên chừa độ chùng), rồi may vòng ở hai đầu. Cũng có thể mua võng sẵn, nhưng mình nghĩ sẽ bị mắc và khó kiếm đúng kích thước như ý.

Trời ơi vừa làm xong cái võng luôn, mà phải may nhiều hơn mình tưởng. Nếu bạn quen may thì chắc thấy bình thường, chứ mình thì không hay may. Tình cờ mình có cái máy may Singer 242 mua ở Goodwill, mình có chỉnh lại timing(?) trước đó, mà chưa có dịp xài cho tới giờ. Nhưng mà phải nói là sướng thiệt.

Như mình nói, mình không hay may, nên mong bạn bỏ qua tay nghề hơi kém. Mình có cảm giác Pimento sẽ không phán xét đâu. Hãy như Pimento.

Ghi chú khi in (Printing Notes):

• Supports

  • Everywhere

  • Dùng Support Blockers trên các lục giác (xin lỗi nha. Ít ra cũng không phải click quá nhiều) trừ khi bạn muốn tốn cả tiếng để gỡ hết chỉ để né một chút stringing.



  • Overhang threshold: <35°, nếu không bạn sẽ bị supports ở mặt sau backplate, chỗ đó không cần và cũng không muốn có.

  • Style: Organic. Snug có thể dùng được, nhưng mình dùng organic.

• Infill

  • Khuyên dùng mật độ >25%

  • Pattern: Cubic. Miễn đừng grid. Tụi mình ghét grid

• Khuyên dùng ≥4 perimeter walls để chắc hơn

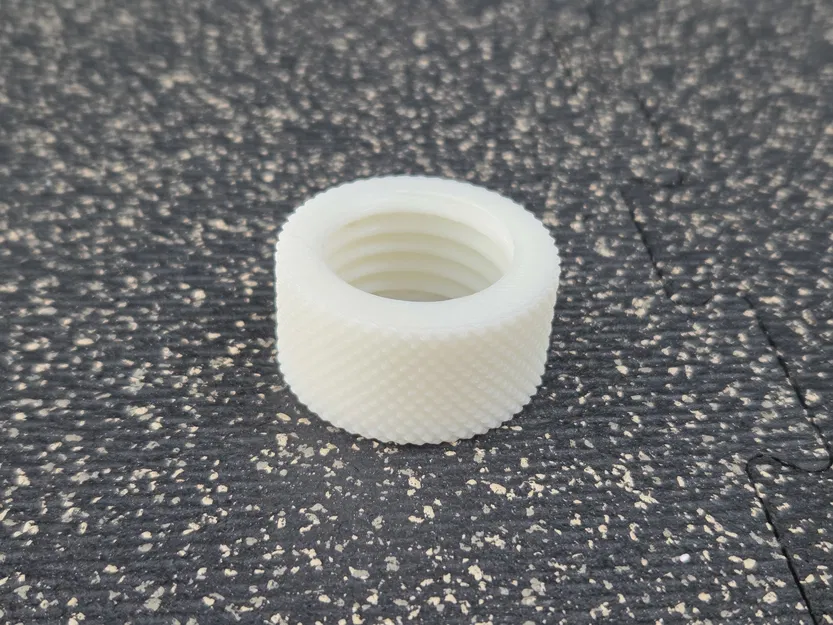

• Material: PETG tối thiểu. Mình dùng ABS để cân bằng độ bền và chi phí. Lưu ý nếu dùng ABS: co rút sẽ làm ê-cu (nut) khá sít, nhưng vẫn lắp được. Mình rất khuyên không dùng PLA. Mình khá chắc thiết kế đủ cứng để chịu được nếu in PLA, nhưng PLA bị creep. Tụi mình ghét PLA

• Mình cũng bị cong vênh nhẹ ở một trong mấy bản in đầu, nên mình tăng nhiệt build plate lên 120°C

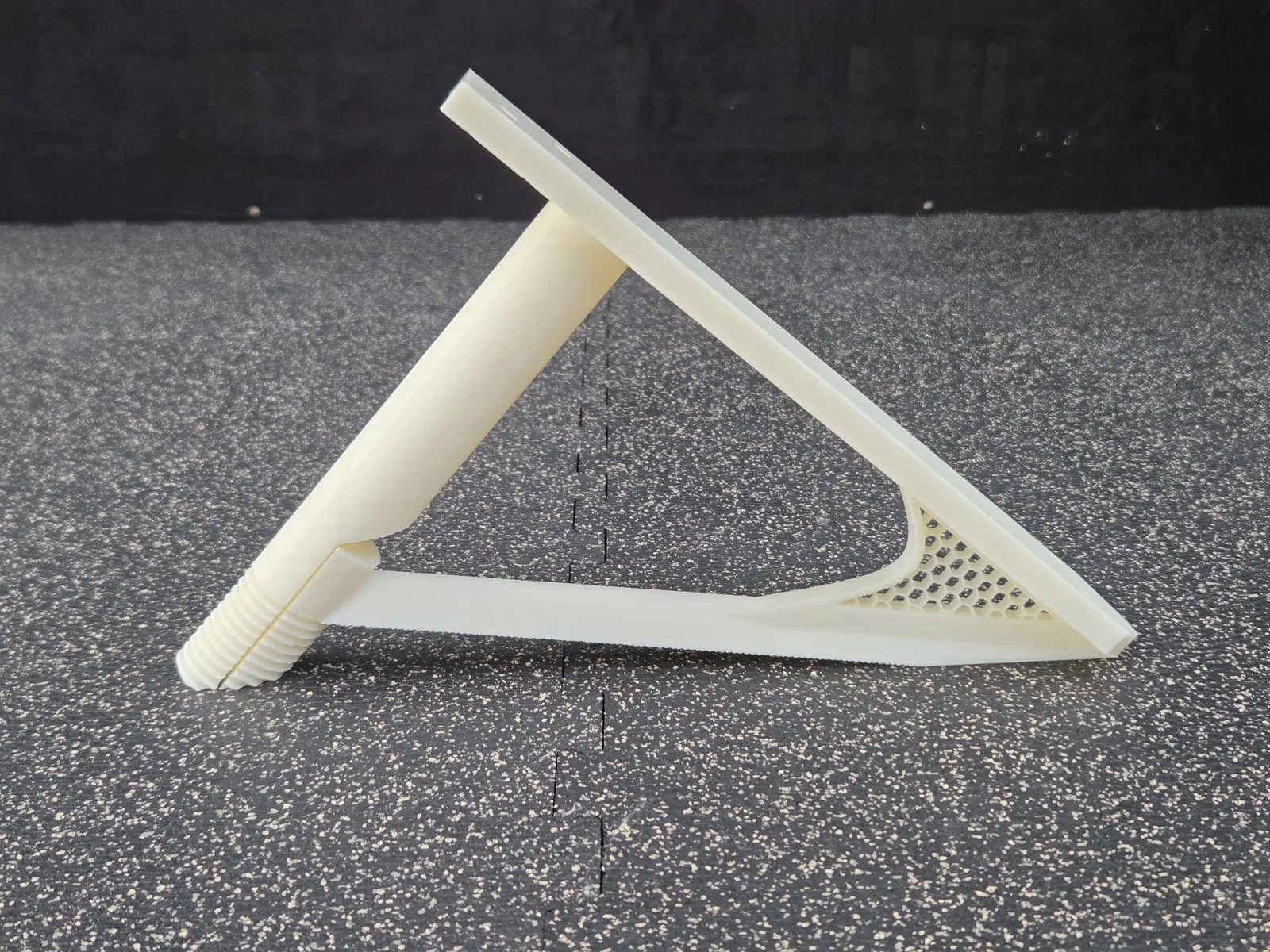

Part đã được đặt đúng orientation theo cách nó cần được in. Mình không khuyên xoay theo trục x hoặc y. Nếu bạn thấy orientation này khó hình dung, xem video CNC Kitchen này:

Lắp đặt (Installation):

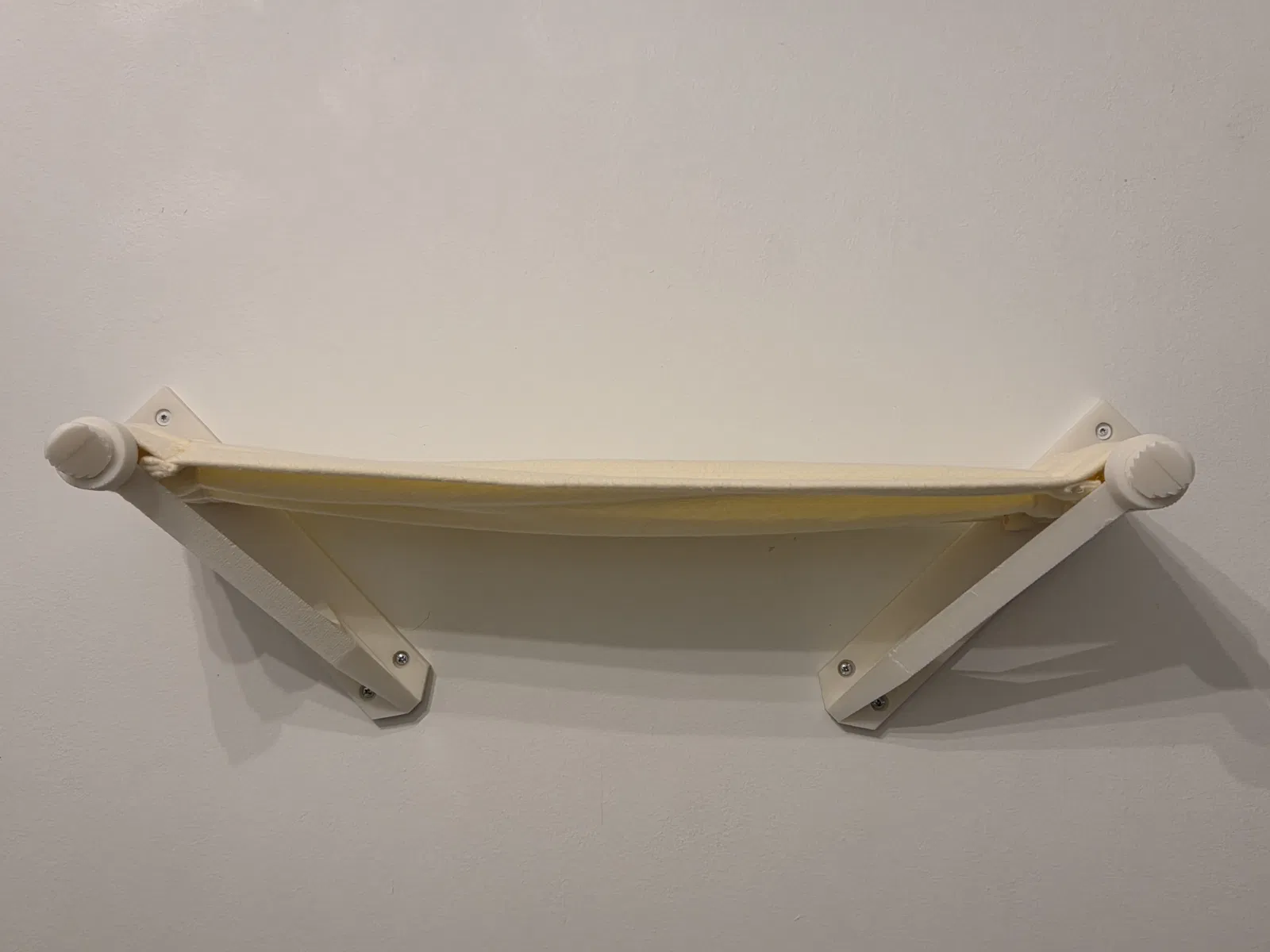

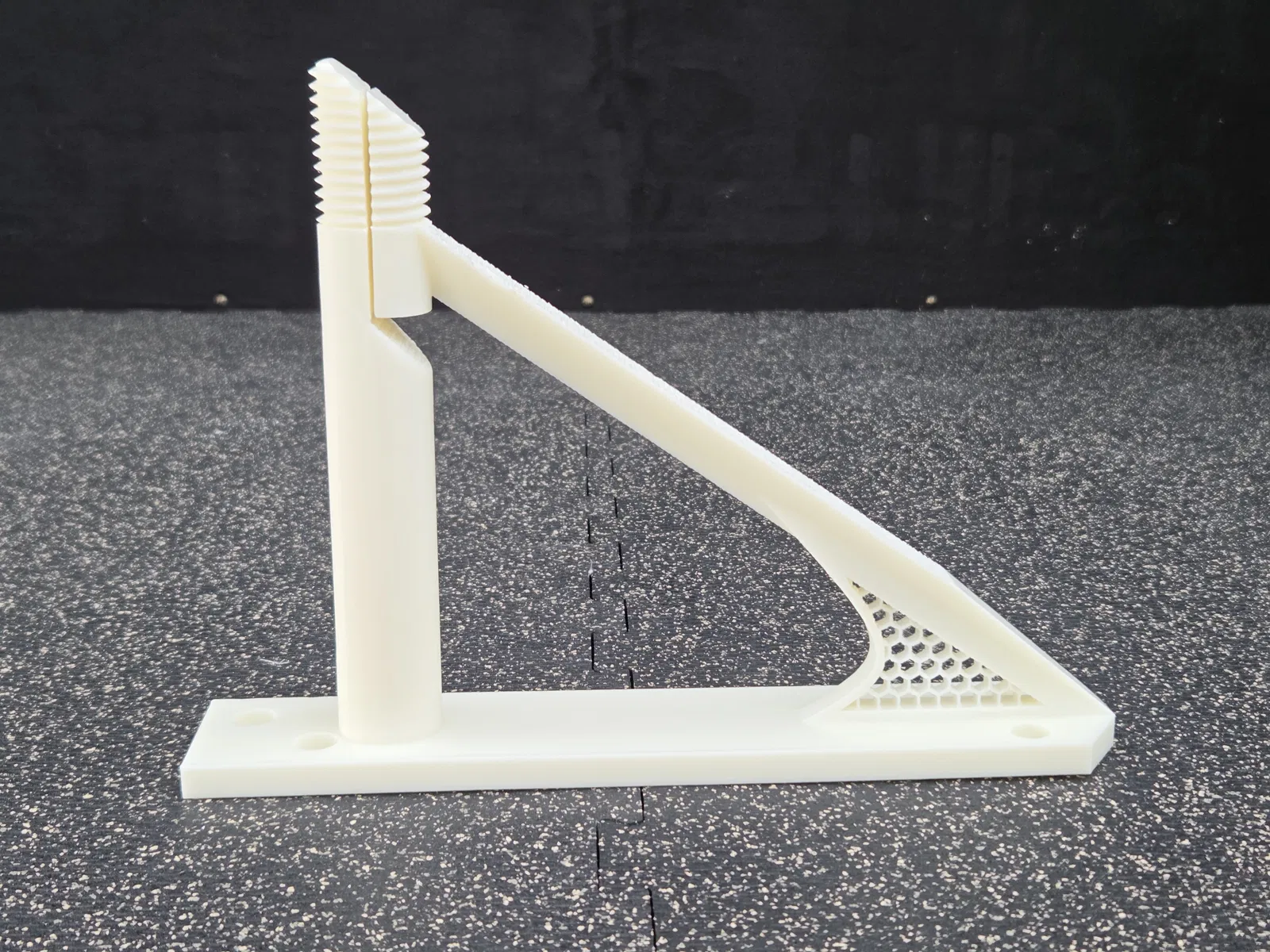

• Bộ trụ được thiết kế để bắt lên tường theo góc 45°. Đó là lý do có bản “left” và “right”. Hai lỗ vít phía trên được nghiêng sẵn để khi bạn lắp nghiêng 45° thì chúng thẳng đứng và canh trúng stud trong tường. Mình lắp theo kiểu đó và mình khuyên bạn cũng làm vậy. Và dùng tắc kê tường (drywall anchors) cho hai lỗ phía dưới.

• Bắt vào stud thì chắc là hơi overkill, vì lực tối đa chắc cỡ 30 lbs thôi. Nhưng mình thích làm overkill.

• Lý do chọn góc 45° là vì như vậy trụ sẽ song song hơn với hướng lực tác dụng. Nếu bắt thẳng đứng thì gần như vuông góc với lực, không lý tưởng; còn nếu bắt ngang thì sẽ vướng chính cái võng. Nên chốt 45°.

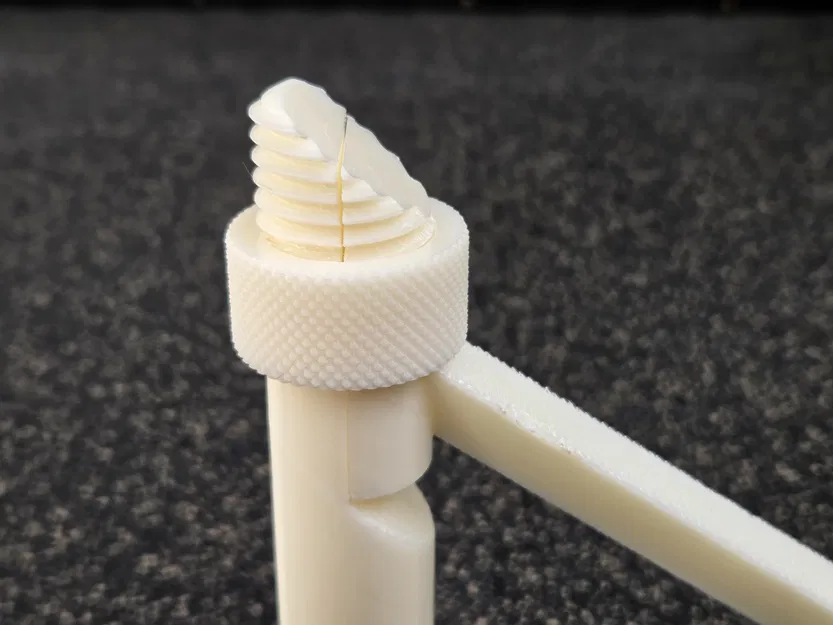

• Treo võng lên trụ, vặn ê-cu (nuts) chụp lên trụ, rồi tận hưởng. À mà để mèo tận hưởng mới đúng.

• TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM (LEGAL DISCLAIMER): mình không chịu trách nhiệm cho bất cứ chuyện gì xảy ra nếu có người cố dùng cái võng này. Đang nói bạn đó, Greg.

Ghi chú thêm (Further Notes):

• Mình ước trụ dài hơn để hợp với võng rộng hơn, nhưng hiện tại nó vừa khít khổ build plate của Core One. Thật ra lúc đầu còn không vừa, cho tới khi mình chamfer (sao từ này không thành động từ nhỉ) các góc ở đáy của backplate.

• Mình đem cái võng đi giặt và sấy, và đó là một sai lầm vì nó bị co khi sấy, sau bao nhiêu công đo đạc kỹ càng. Nhớ để ý hướng dẫn bảo quản của loại vải bạn chọn.

Cảm ơn bạn đã xem “tác phẩm” của mình và đọc tới đây. Trừ khi bạn không đọc. Cũng không sao. Mình không phiền. Ổn hết mà. Vẫn vui... vui vui vui.

Thôi, nếu bạn muốn thì để lại bình luận hoặc thậm chí remix nhé! Mình sẵn sàng nhận góp ý mang tính xây dựng.
