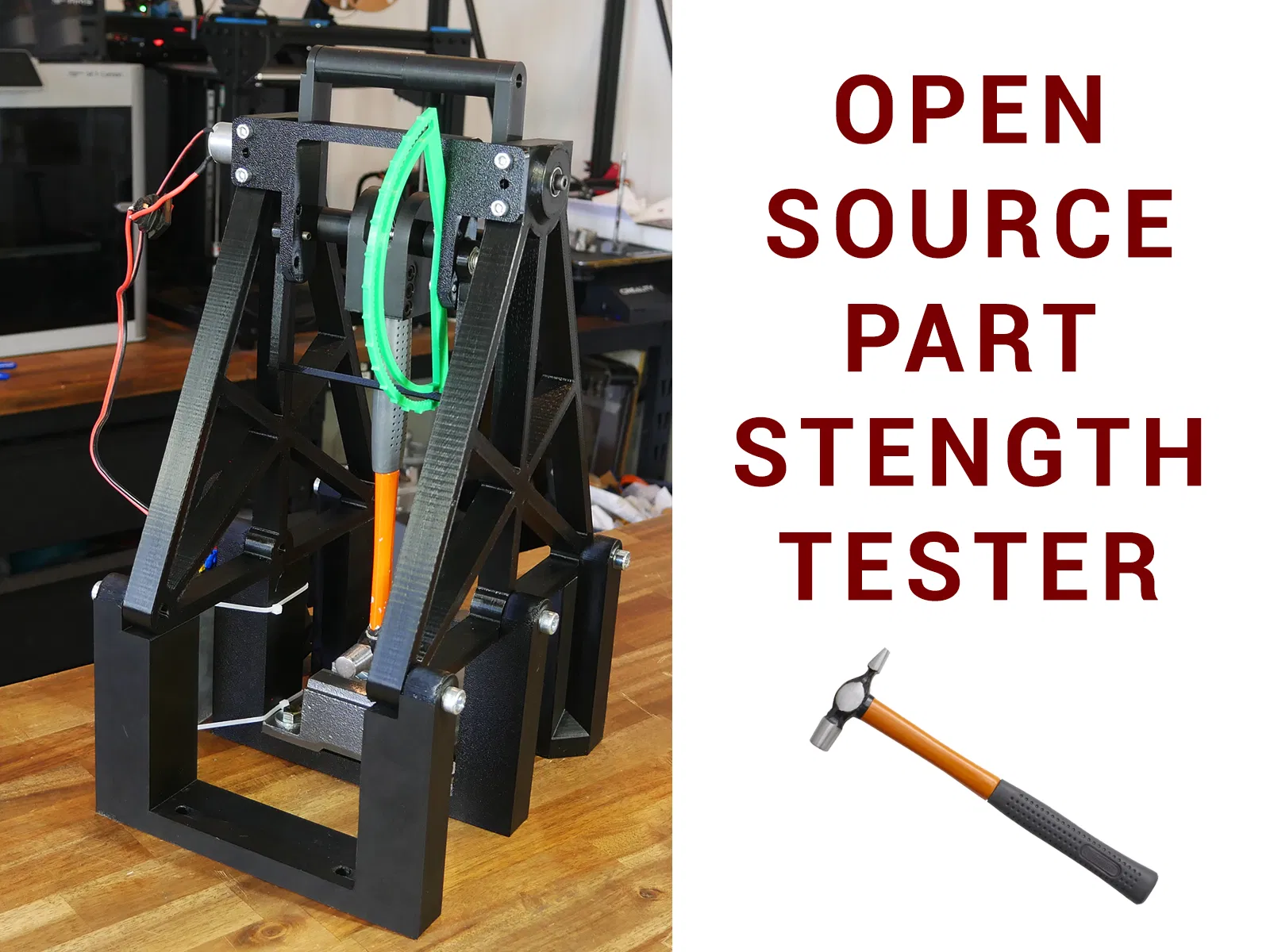

Máy kiểm tra phá hủy máy móc cơ khí

Video:

Nguồn CAD

https://cad.onshape.com/document/3708CD847BF60E565612C4A5/W/027012700FA95 80A16C5E49E/E/858BB56A08D2868DEF223DB? Bạn có một tài khoản Onshape, bấm vào để tạo bản sao và chỉnh sửa của riêng bạn khi cần thiết. Để xuất toàn bộ lắp ráp trong một lần, nhấp chuột phải vào tab ‘Hammer Tester và nhấp vào Xuất. Vật liệu hỗ trợ là không cần thiết nghiêm ngặt, nhưng là tùy chọn trên hai phần khung như trong video. Tôi đã sử dụng kết hợp PETG và PLA cho các bộ phận này tùy thuộc vào máy in tôi có sẵn. Hoặc là tốt cho bất kỳ phần nào trong số này.

Các bộ phận khung sẽ cần các lỗ trống được khoan qua sau khi in. Đây sẽ là 3, 5 hoặc 8 mm. Bạn có thể sử dụng một cái khác nếu bạn sẵn sàng sửa đổi CAD nguồn. https://www.jaycar.com.au/36rpm-12vdc- arversible-gearhead-motor/p/yg2734< Tôi thấy động cơ này là một chút quá mạnh mẽ. Giải pháp của tôi là cung cấp cho nó 5V thay vì 12V để làm chậm nó. Trong tương lai, tôi có thể sửa đổi thiết kế để giảm tốc độ RPM.

Một công tắc và dây điện cần được hàn vào động cơ. https://amzn.to/44hjwku

nuts và số lượng bu lông được liệt kê bên dưới trong phần lắp ráp. Số lượng phần cứng được liệt kê dưới đây:

Động cơ đến khung: M3 x 6 mm bu lông x 2

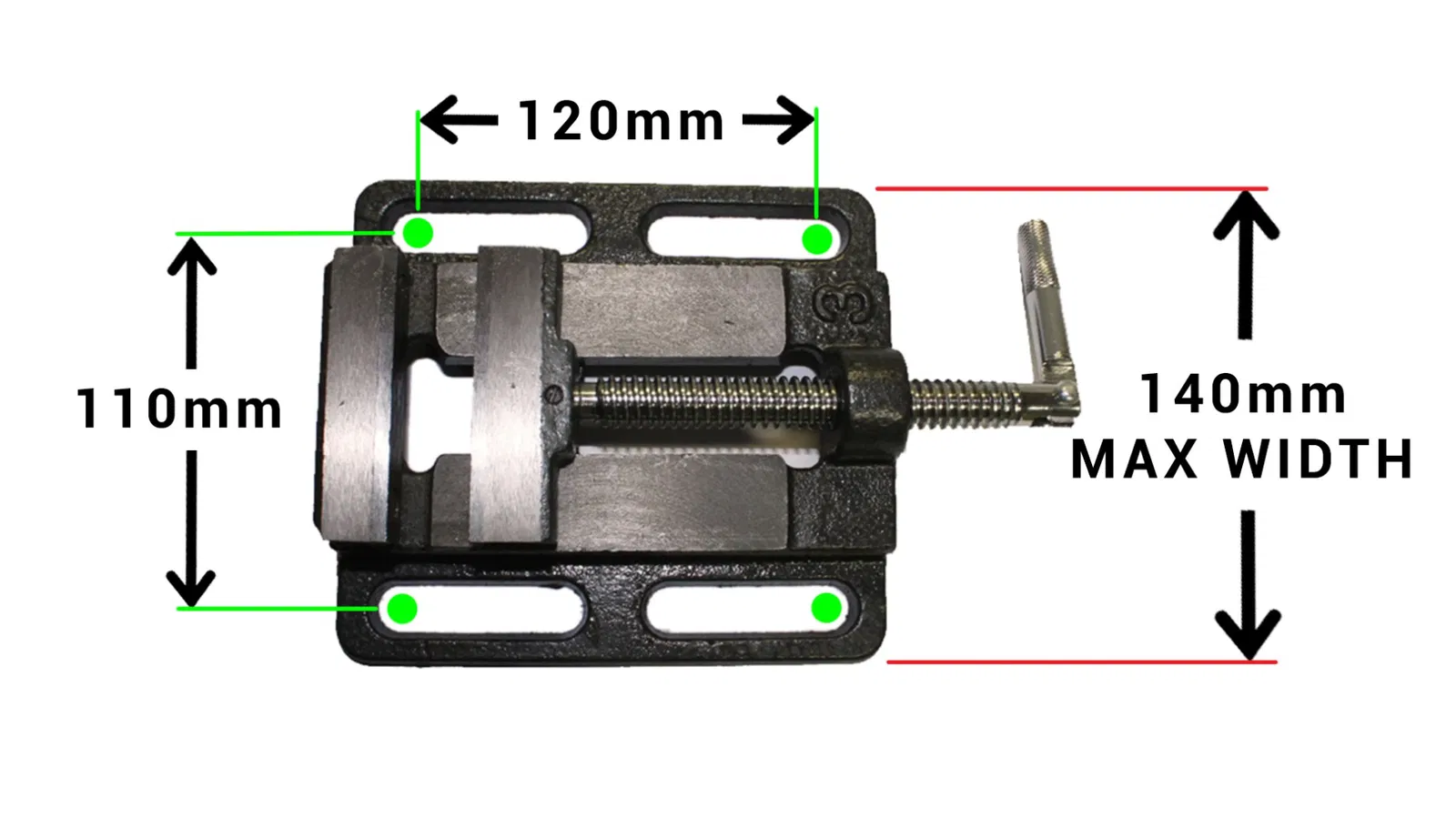

vise to chân: M8 x 25 mm bu lông x 4, m8 vòng đệm x 4, m8 Bu lông 35mm x 6, m5 locknuts x 5

pivot Arms: M8 x 100-130mm bu lông x 2, m8 đai ốc x 2, m5 x 35mm bu lông x 1 (frame to pivot arm)

2, vòng đệm M5 x 2

Boong xoay đến khung: M5 x 20 mm bu lông x 4 (minium 4, 6 cho cường độ tối đa)

chế độ hoạt động

Có hai cách có thể được sử dụng để kiểm tra cường độ phần. Mỗi phương pháp in và so sánh các phương pháp in, kỹ thuật cắt, vật liệu, hình học, v.v. Các cánh tay xoay là thẳng đứng, sau đó đặt đối tượng của bạn vào Vise phù hợp với đầu búa. Bật động cơ và đếm các Imact cho đến khi thất bại.

Ngoài ra, bạn có thể có búa tấn công theo chiều dọc như trong video, tuy nhiên, vise sẵn có không thể được sử dụng trong cấu hình này. Quay số góc sẽ đo được bao xa búa dao sau khi tiếp xúc. Góc càng thấp, càng nhiều năng lượng để phá vỡ phần. Điều này sẽ cho phép so sánh cường độ cắt tương đối giữa các bộ phận. Sau đó đính kèm lắp ráp phụ bổ sung. Động cơ không được sử dụng trong cấu hình này và có thể được rút phích cắm để tránh thiệt hại. Đặt đối tượng kiểm tra vào Vise, nhấc búa lên cao nhất có thể và nhẹ nhàng giải phóng. Khi búa vung qua Vise, nó sẽ xoay thanh xoay trong mặt số góc sẽ vẫn ở điểm cao nhất. Để đặt lại điều này, chỉ cần uốn cong thanh để nó xóa răng quay số góc và đưa nó xuống đáy.
