Modular Magnet Organizer (Bộ organizer nam châm dạng mô-đun)

• Đã thêm file STL cho module 16mm (bản orignal và loose-fit)
• Đã thêm file STL cho module 32mm “experimental” (bản orignal và loose-fit)

CẬP NHẬT, 21/04/2024:

• Đã thêm file STL cho module 9mm (bản orignal và loose-fit)

CẬP NHẬT, 17/04/2024:

• Đã thêm file STL cho module 14mm (bản orignal và loose-fit)

CẬP NHẬT, 30/03/2024:

• Đã upload một số file STL thử nghiệm. Chưa được test! Dùng là tự chịu rủi ro!
  Bao gồm: một phiên bản “deeper” (sâu hơn) để canh giữa tốt hơn của module 3mm. Và các module 2mm, 25mm, 30mm và một bản rỗng (xem ghi chú bên dưới).

CẬP NHẬT, 17/03/2024:

• Đã thêm module 17mm (bản orignal và loose-fit)

CẬP NHẬT, 15/03/2024:

• Đã thêm module 7mm
• Đã thêm file STL cho phiên bản loose-fit (xem ghi chú bên dưới)

CẬP NHẬT, 11/03/2024:

• Đã thêm module 5mm

Một bộ organizer nam châm dạng modular, giúp bạn cất nam châm gọn gàng, khỏi bừa bộn và chỉ cần in đúng những phần bạn cần.

Nhiều mẫu đang có sẵn trên mạng được làm cho những kích thước nam châm mà bạn có thể không có, hoặc sau này bạn muốn bổ sung thêm kích thước khác.
Vì vậy mình làm mẫu modular này, với từng module riêng cho các kích thước nam châm khác nhau.

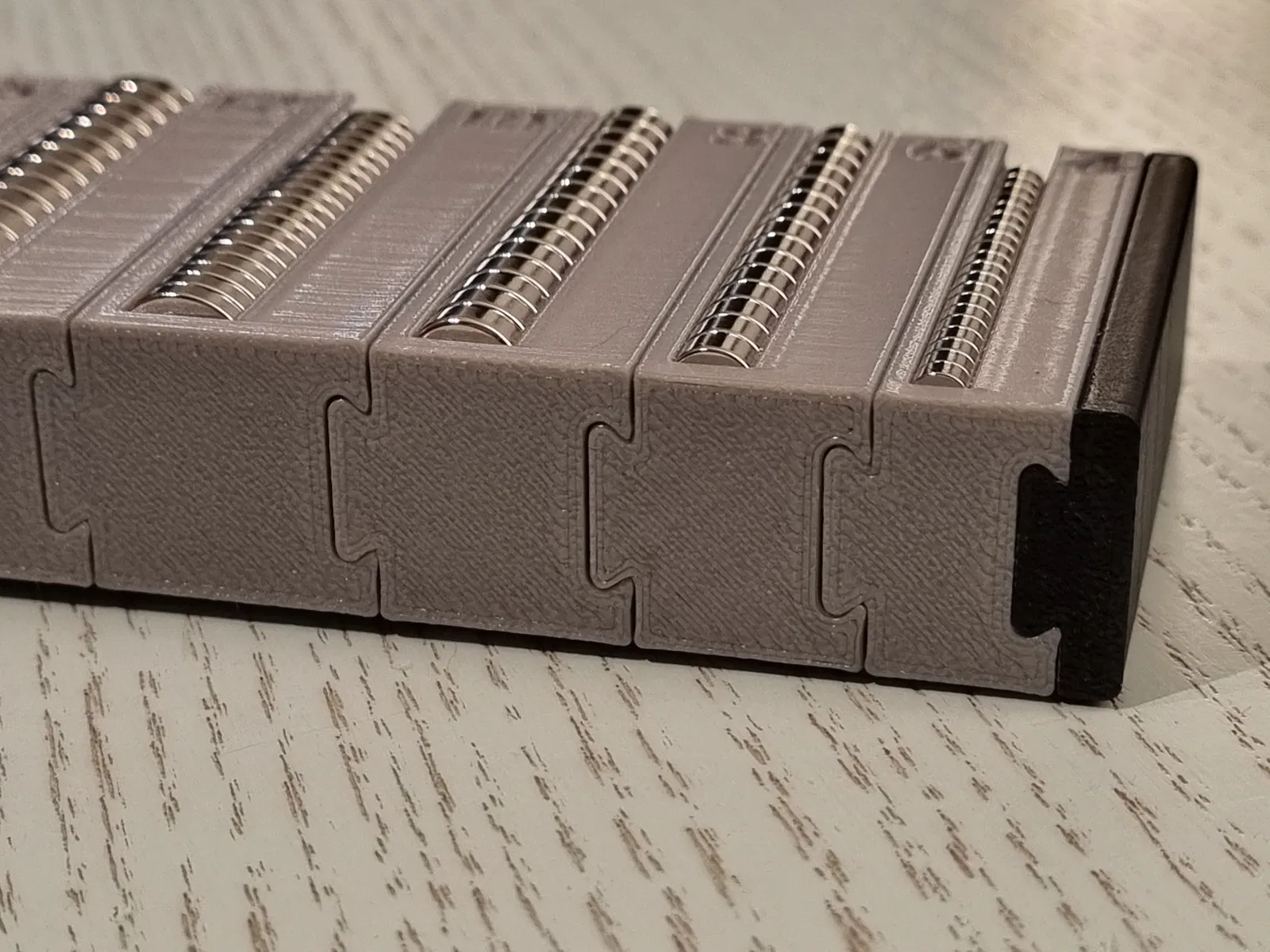

Nhờ vậy bạn chỉ cần in đúng những module mình cần. Các module có thể ghép lại với nhau và hai đầu có miếng kết thúc nhìn gọn đẹp.

Nếu thích, bạn có thể in từng module bằng các màu khác nhau hoặc chỉ in phần end plates (tấm kết thúc). Canh màu cho một lần in để khỏi bị hao vật liệu.

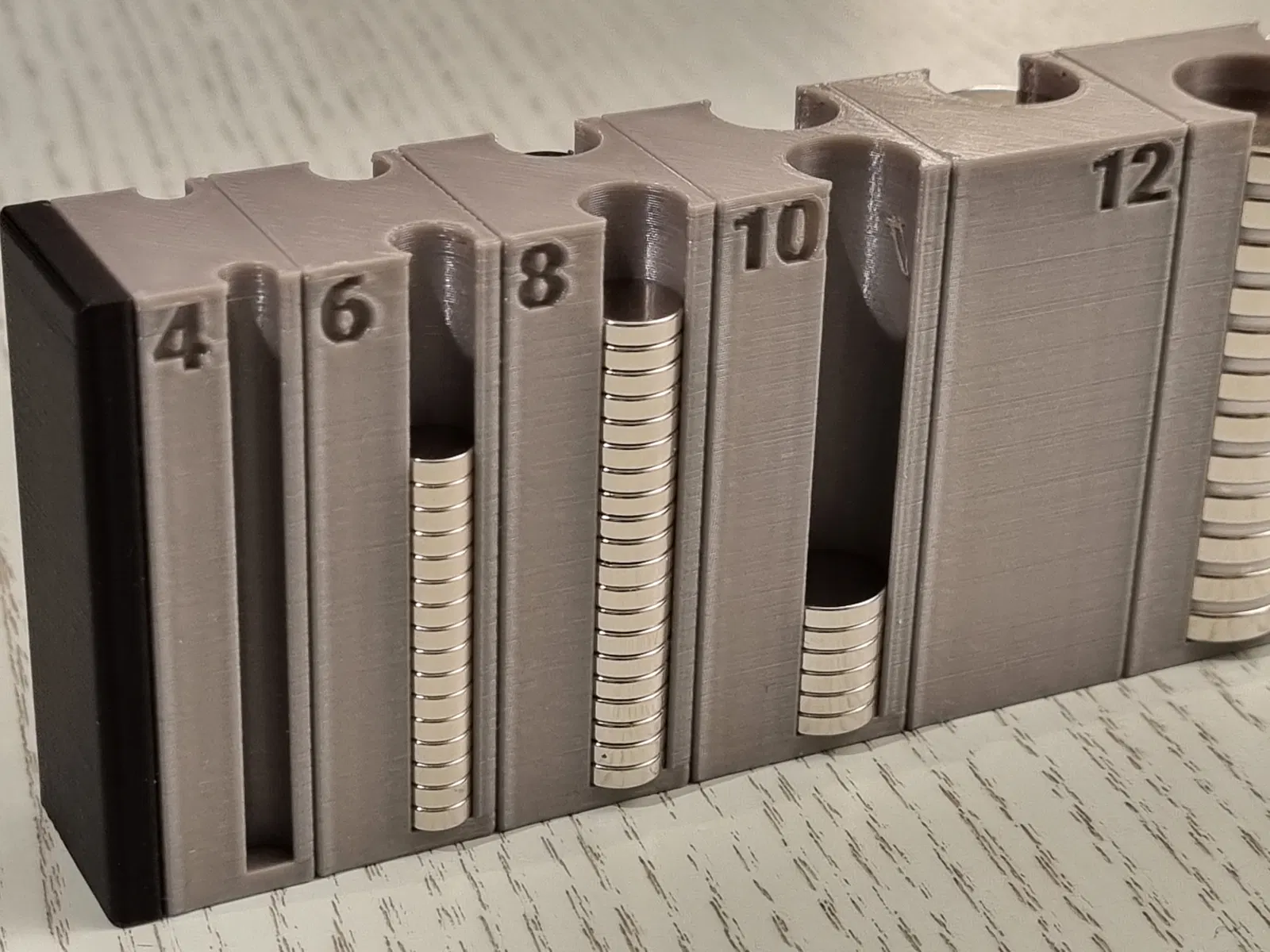

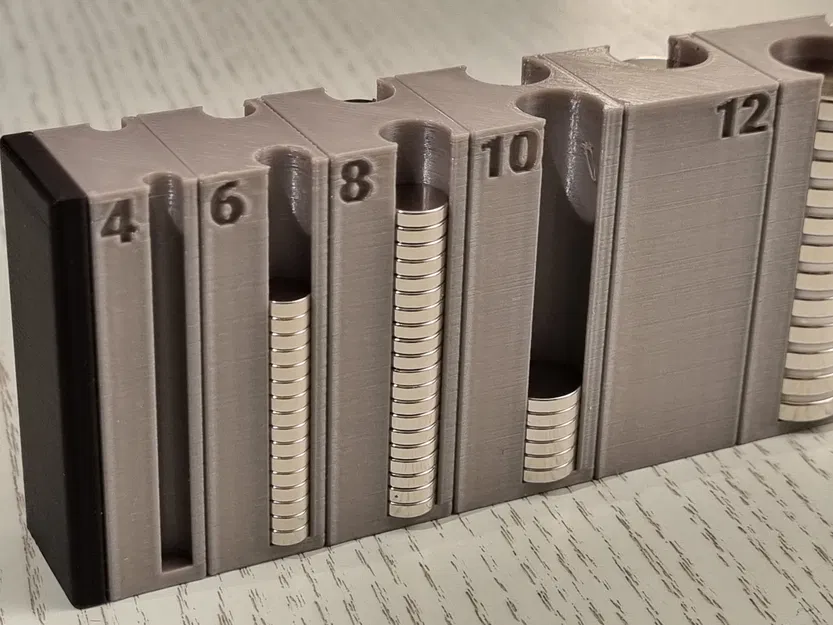

Module cho nam châm kích thước:
20mm, 18mm, 17mm, 16mm, 15mm, 14mm, 12mm, 10mm, 9mm, 8mm, 7mm, 6mm, 5mm, 4mm và 3mm

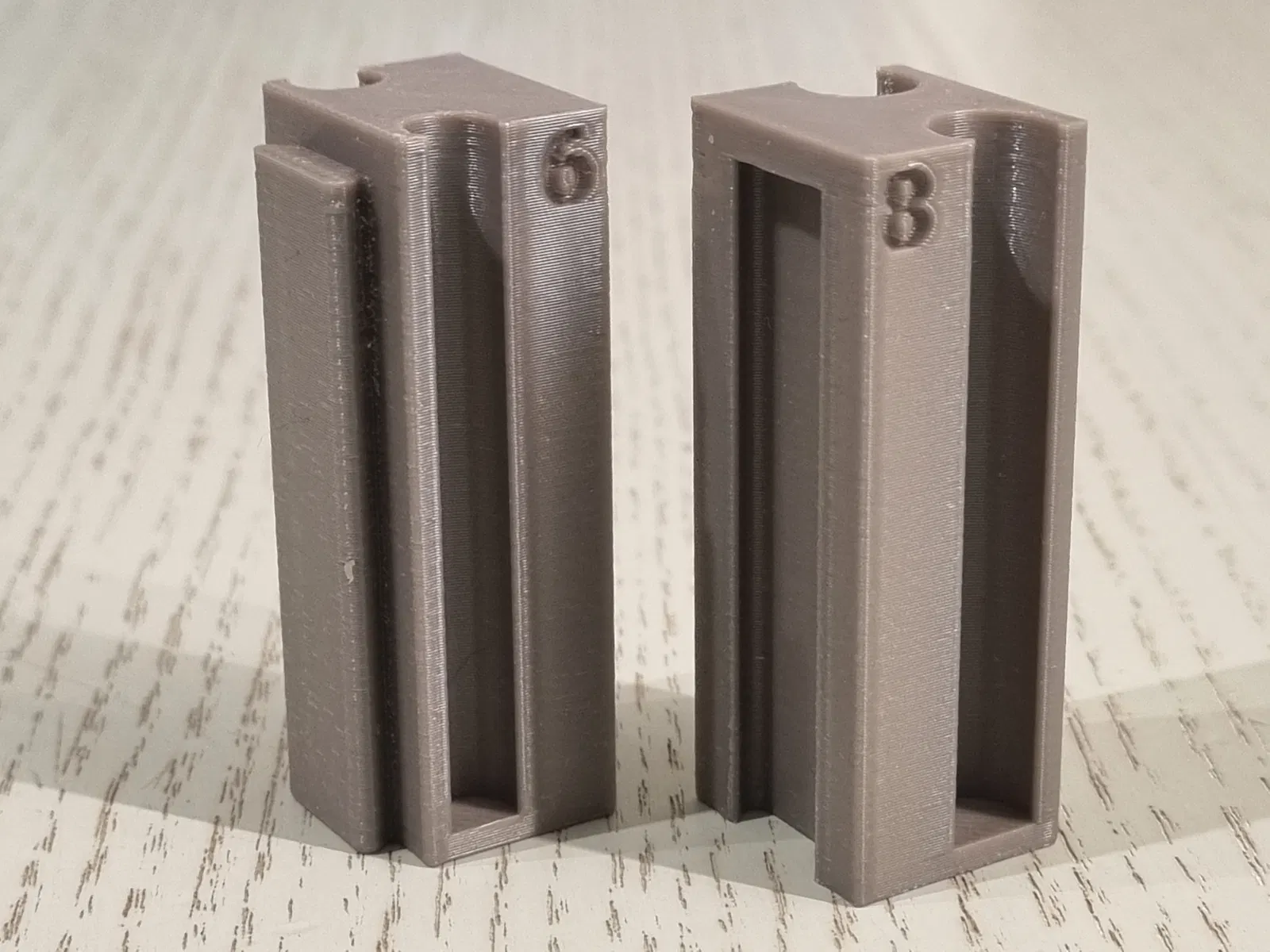

Với một số kích thước sẽ có module 1 khe hoặc 2 khe. Cũng có một phiên bản module kết hợp cho nam châm 6mm và 8mm.
Các module cao 50mm. Nếu bạn cần chứa nhiều hoặc ít nam châm hơn, mình nghĩ bạn có thể scale theo trục Z.

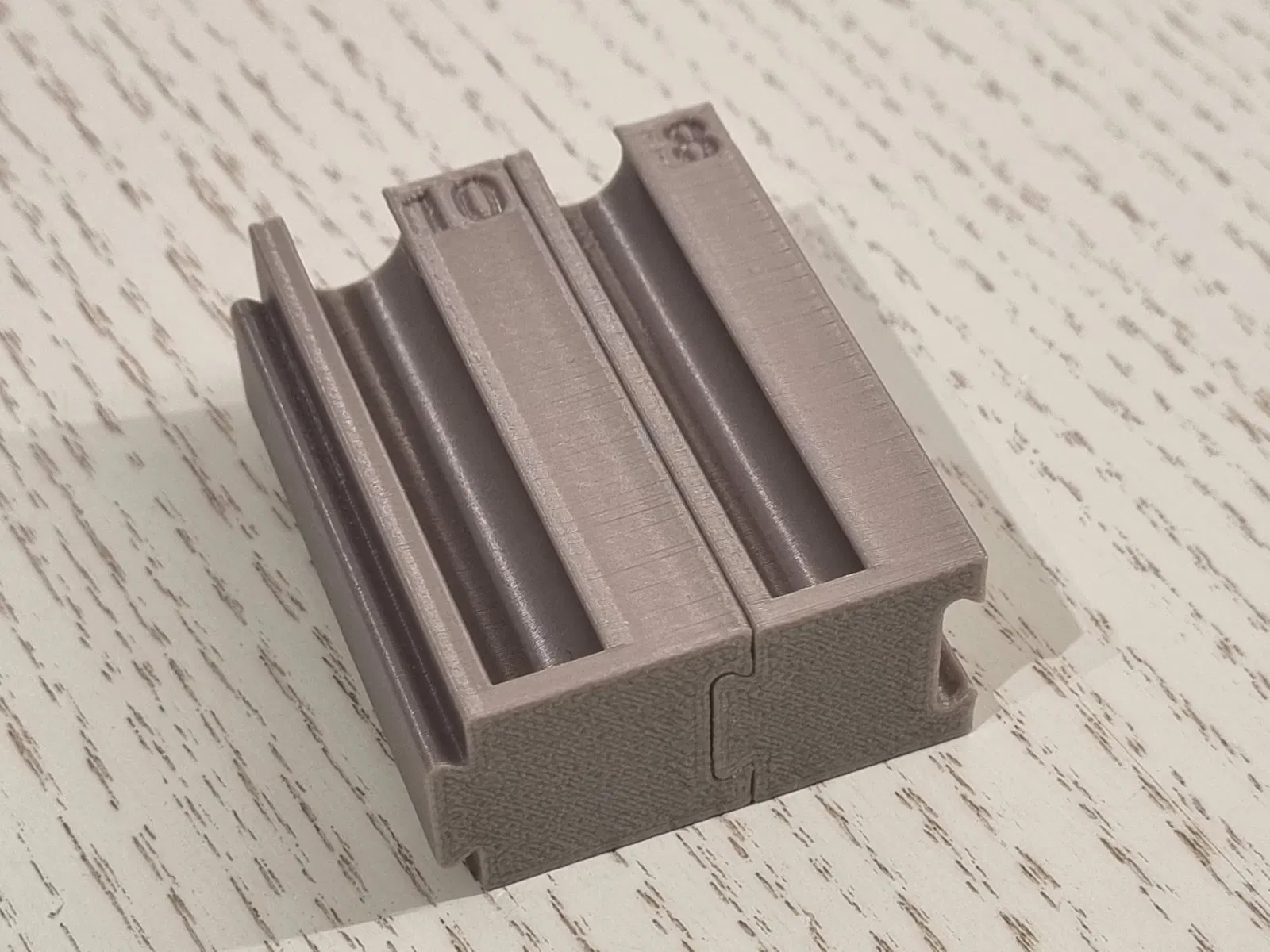

Các module khớp với nhau khá chặt. Việc này giúp toàn bộ cụm giữ chắc với nhau.
Mình khuyên dùng búa nhỏ khi lắp. Gõ nhẹ, cẩn thận để ép các module khớp lại. Các module cũng có thể tách ra lại bằng cách tương tự, ví dụ sau này bạn muốn chèn thêm một kích thước ở giữa.

Mình in các module bằng PETG và phần đầu bằng PLA. Tuy nhiên, các loại filament bền khác cũng có thể dùng được.
Để ổn định hơn một chút, mình dùng 20% infill cho các module. Iron bề mặt top để ra finish đẹp.

Nam châm vào khe tương đối chặt, giúp nó không bị rơi ra dễ dàng.

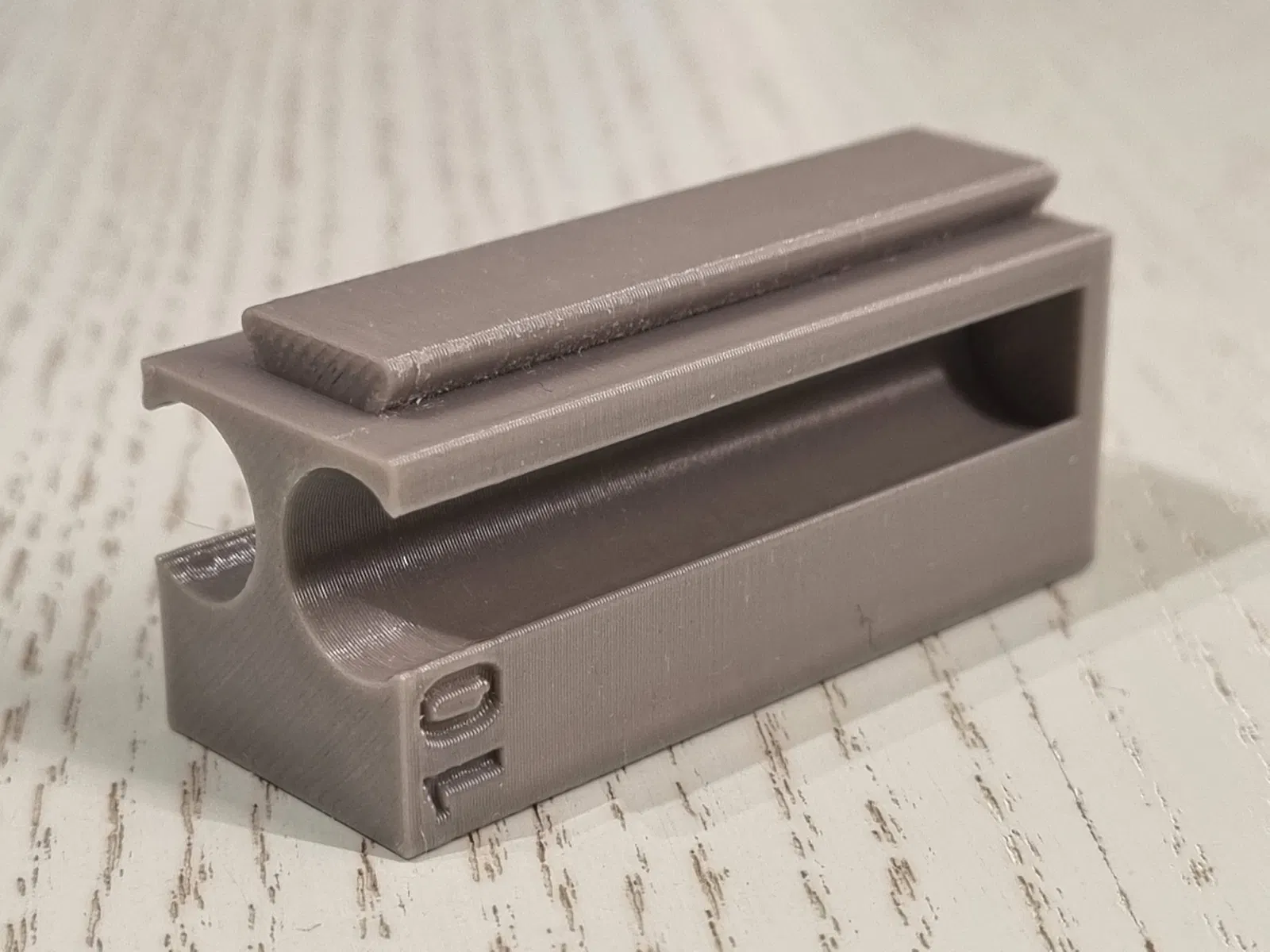

Nhờ phần labeling, cũng có thêm khoảng cách giữa các nam châm, để chúng không ảnh hưởng lẫn nhau quá mạnh.

Đây là lần upload đầu tiên của mình. Nếu bạn có góp ý, gặp vấn đề hoặc muốn chỉnh sửa gì, cứ cho mình biết. Mình sẽ sẵn sàng thử hỗ trợ.

Ghi chú

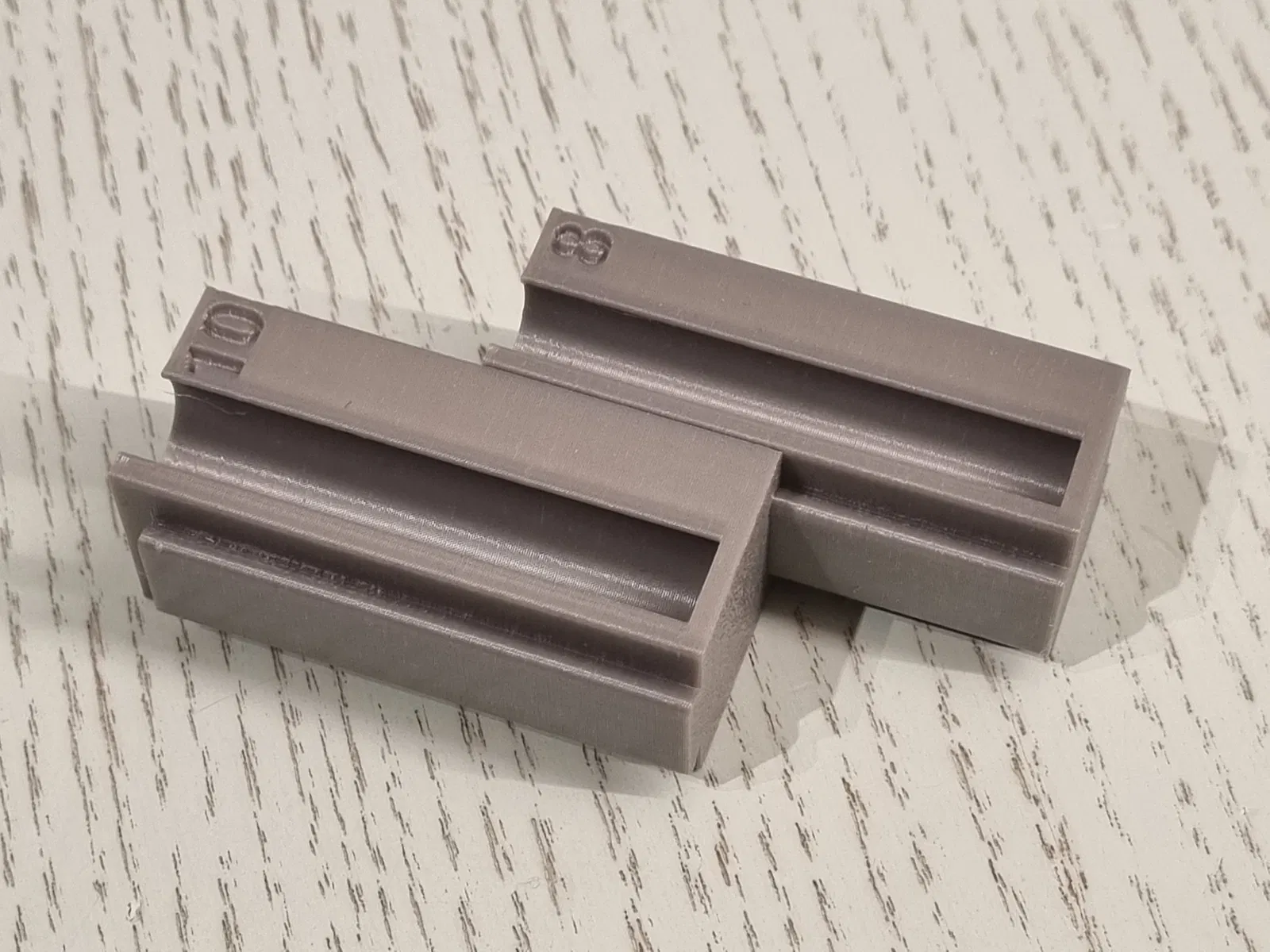

Cũng có file STL cho phiên bản loose-fit. (phần male của khớp nối được làm nhỏ hơn một chút)
Nếu bạn chưa chắc phiên bản nào cho ra kết quả tốt nhất với máy in của bạn, có lẽ nên thử trước mỗi phiên bản 1 miếng đơn để test.

Ý tưởng là khớp phải chặt để các phần không tự tuột ra. Fit chặt là có chủ đích và có thể bạn sẽ phải dùng búa để ráp lại.

Nếu khe không đủ rộng cho nam châm, bạn có thể scale lên để vừa hơn.

Mình đã upload một số file STL thử nghiệm. Chưa được test! Dùng là tự chịu rủi ro!
Xin đừng đánh giá (rating) nếu bạn gặp vấn đề với các file này.

Có một phiên bản “deeper” cho module 3mm.
Vì có vài người nói nam châm không giữ được.

Và các module 1mm, 2mm, 25mm và 30mm.
Có yêu cầu cho các kích thước này. Tùy theo tolerance, các size nhỏ có thể sẽ khó hoạt động. Còn size lớn sẽ thò ra cả hai bên. Nếu bạn không ngại thì vẫn dùng được. Có thể dùng infill nhiều hơn để ổn định hơn.

Ngoài ra còn có một phiên bản rỗng, để bạn dùng modifier trong slicer để thêm khe, v.v.
