Gá Đỡ Kệ Không Cần Khoan (No-Drill Shelf Brackets)

Mô tả

Giới thiệu

Mình cần lắp hai cái kệ trong phòng tắm sau khi vừa sửa lại toàn bộ. Kệ nằm kẹp giữa hai bức tường và chỉ chịu tải nhẹ. Tuy nhiên mình không muốn khoan lỗ lên gạch mới, vì chưa chắc vị trí tối ưu hay số lượng kệ cần lắp.

Một bài toán thiết kế cũng hay!

Thiết kế

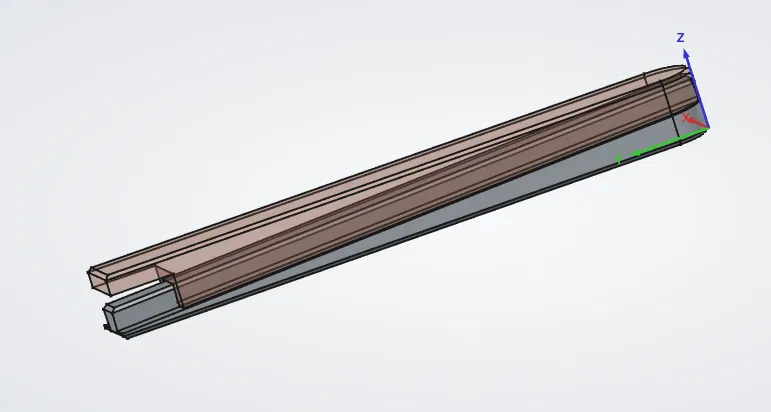

Mình thiết kế một hệ cố định dạng nêm (wedge). Nó gồm hai góc in 3D gắn chìm ở mỗi đầu kệ, trong một rãnh âm sâu 12 mm được phay bằng router.

Mỗi góc gồm hai phần: phần trong tựa vào tường sau, và phần ngoài dán vào tường bên bằng băng keo hai mặt loại dày. Khi đẩy kệ sát vào tường, hai phần góc sẽ tách ra và ép ngang lên hai bức tường. Tất nhiên hệ này cần canh chỉnh: nếu góc quá nhỏ thì lực ép ngang không đủ, còn nếu làm quá lớn thì sẽ không thể đẩy kệ vào hết, khiến kệ bị hở khỏi tường sau.

Không có cơ cấu gì phức tạp; việc canh chỉnh làm bằng cách cắt bớt phần sau của miếng góc “di động” (phần tựa vào tường sau) bằng kìm cắt cho tới khi đạt được điểm cân bằng phù hợp.

Các góc không có độ đàn hồi (ít nhất là khi in bằng PLA) nên không tự bù được sai lệch song song giữa hai tường. Tuy vậy, dùng băng keo hai mặt loại dày sẽ giúp bù được một phần các sai số/khuyết điểm.

Giải pháp này có ưu điểm là giấu kín, linh hoạt, tương đối chắc, và dĩ nhiên là tháo ra được.

Cách dùng:

Đầu tiên, bạn cần phay một hốc (pocket) ở mép tấm gỗ bằng router, dùng mũi phay đường kính 12 mm, chạy theo chiều dài 100 mm.

(Model FreeCAD có kèm theo nếu bạn cần chỉnh kích thước.)

Bạn cần in một cặp gồm part female và part male. Không có lời khuyên đặc biệt, nhưng của mình in bằng PETG với chỉ hai walls.

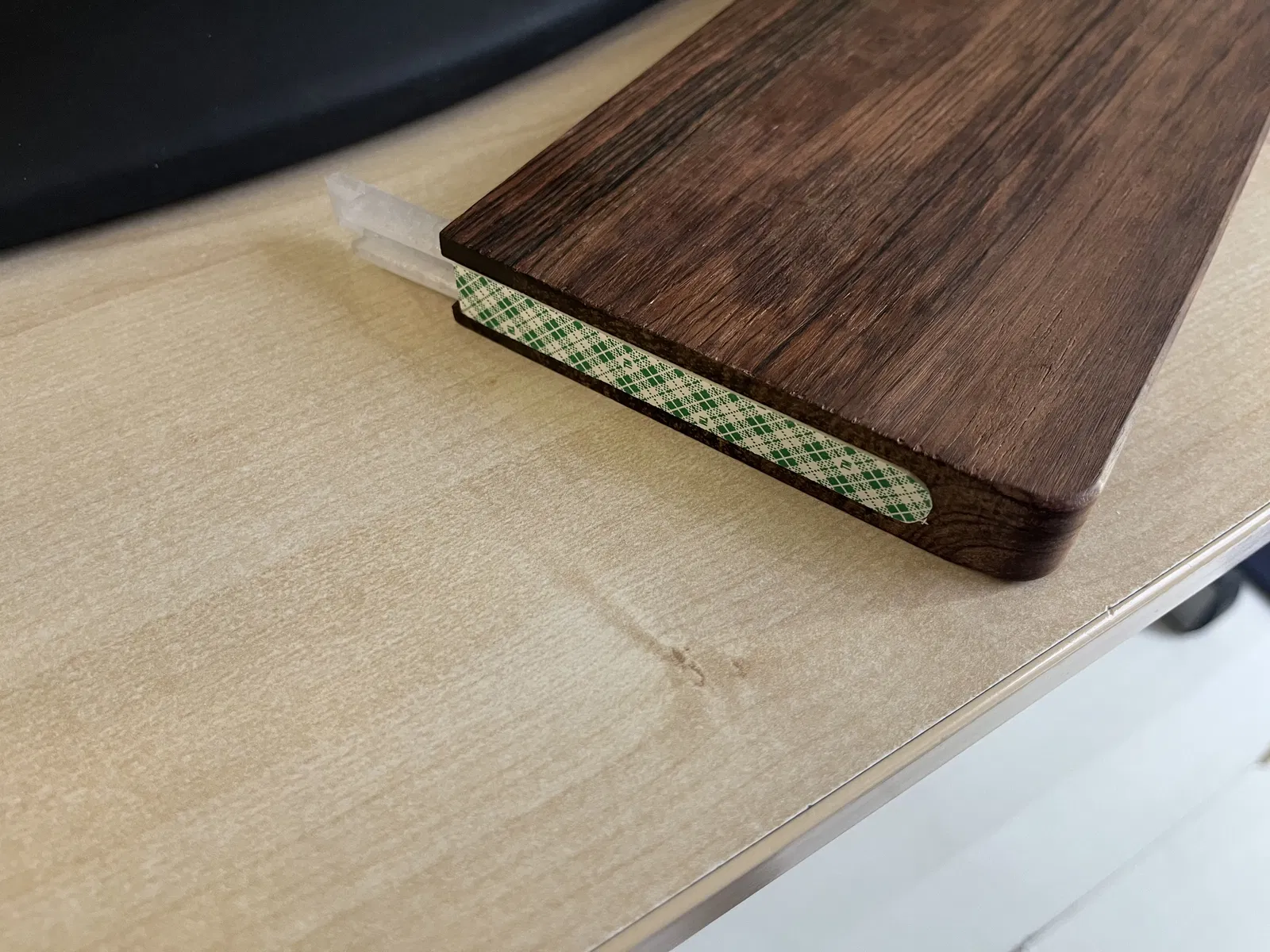

Sau đó dán băng keo hai mặt lên hai part male.

Đặt các part vào đúng vị trí và thử lần đầu.

Đoạn này hơi “căng”: bạn cần cắt part female về đúng chiều dài để kệ chạm sát tường, đồng thời vẫn tạo lực ép đủ (nhưng không quá mạnh!) ở cả hai bên.

Và giờ tới thao tác quan trọng: bóc lớp phim bảo vệ của băng keo hai mặt!

Việc lắp đặt không đơn giản, vì kệ phải được đặt chuẩn ngay từ lần đầu: băng keo dính vào tường là bám liền và không chỉnh lại được nữa.

Mình làm bằng cách đặt một thước thủy dạng cầu (bạn cũng có thể dùng điện thoại) lên kệ, nhưng vừa giữ cho cân vừa đẩy vào thì không dễ. Vì lắp xong khá nhanh nên mình cũng chưa có dịp tối ưu quy trình.

Nếu làm lại, mình sẽ làm một cái jig căn chỉnh: mỗi bên một thanh vuông, dùng kẹp ở chế độ “spreader” để tì ra hai bên. Sau đó đặt kệ vào (chưa gắn các bracket), chỉnh cho ngang, rồi mới gắn bracket vào vị trí.

Cuối cùng chỉ việc đẩy kệ vào sát tường bằng cách trượt theo các thanh vuông đó.

Kết luận

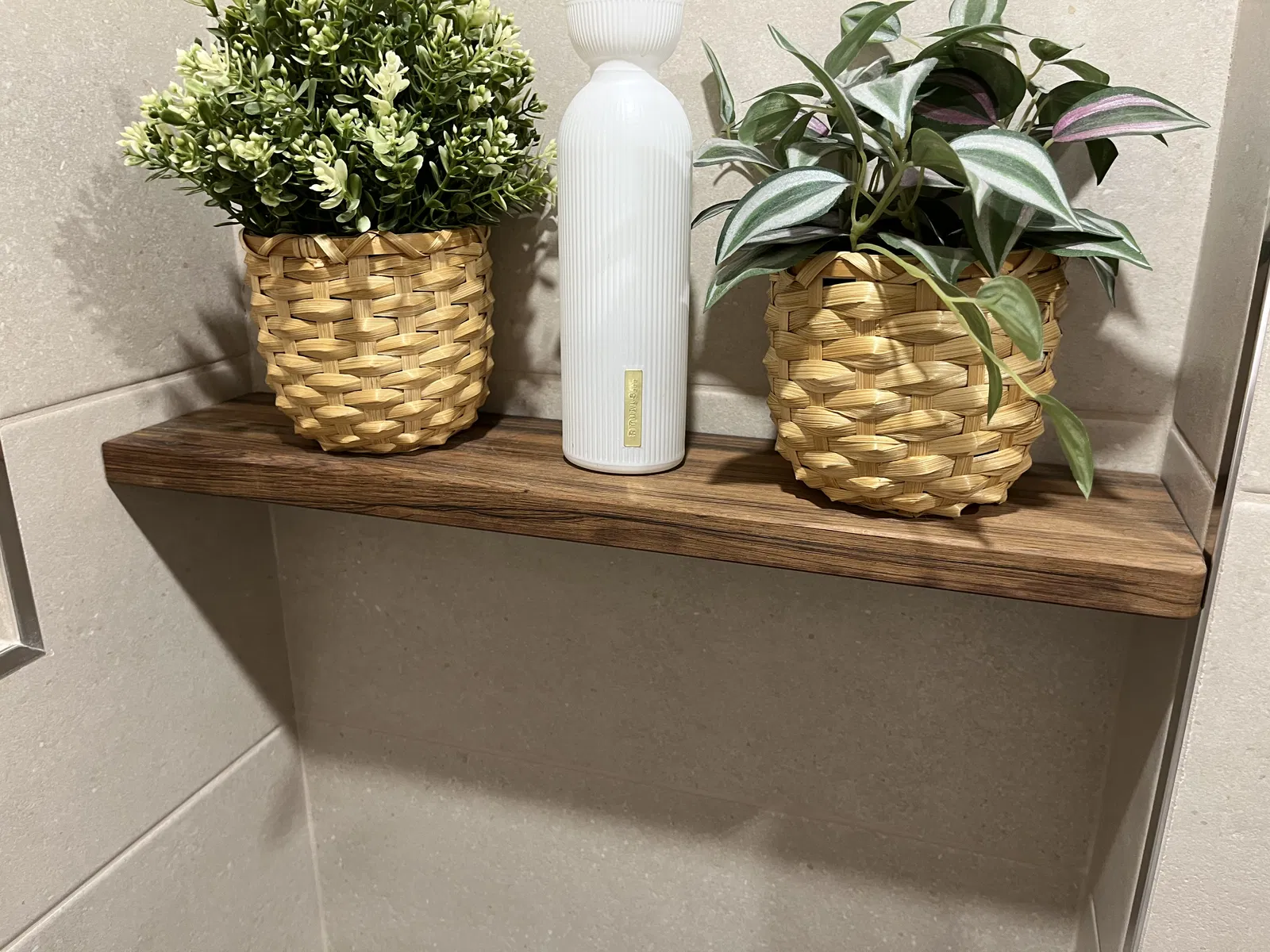

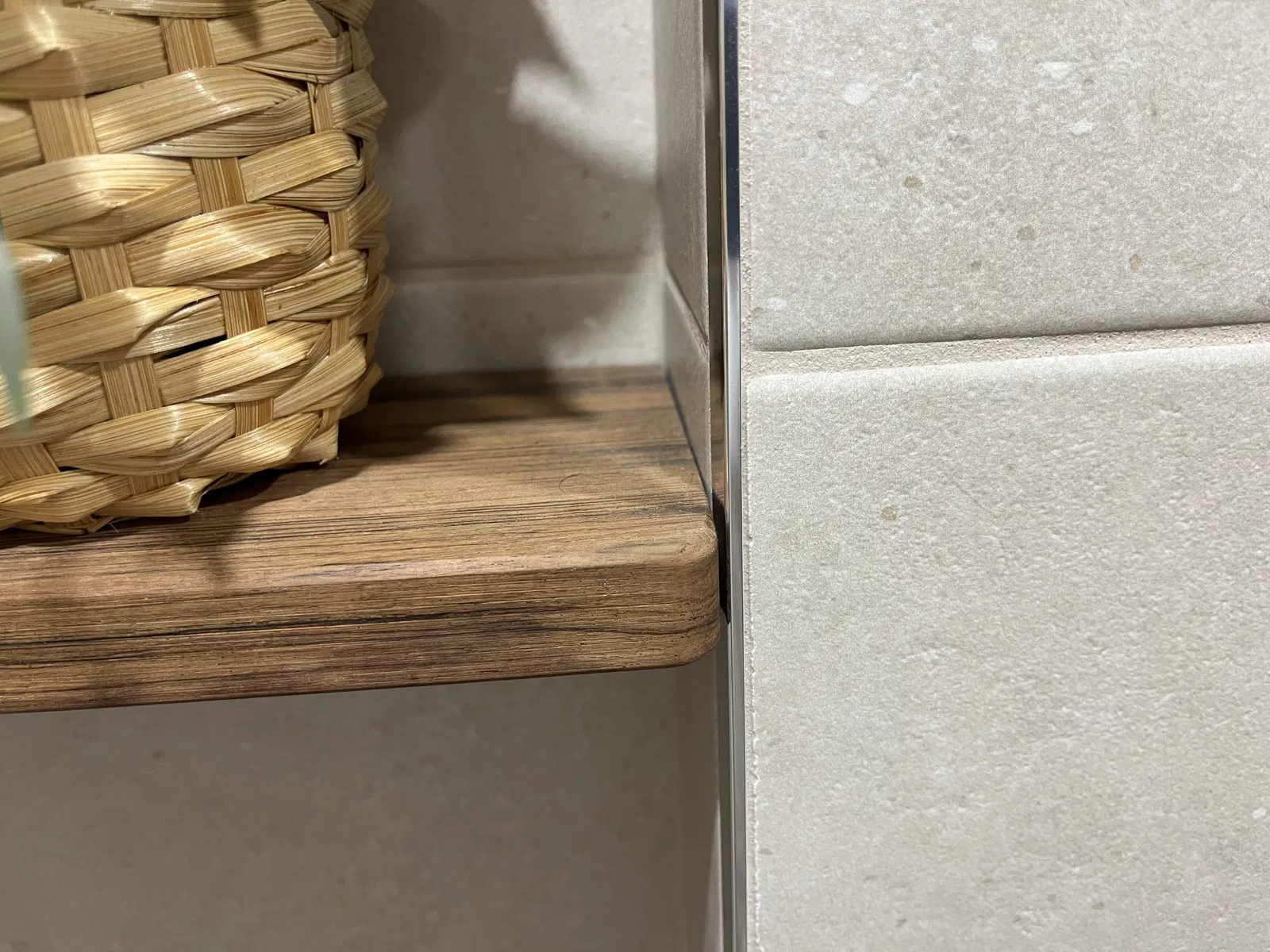

Cuối cùng thì mục tiêu đã đạt: kệ giữ chắc mà không cần khoan, và bộ gá gần như không nhìn thấy.
