Magical Magnetic Magazine Manager (V1) - Holster magazine nam châm

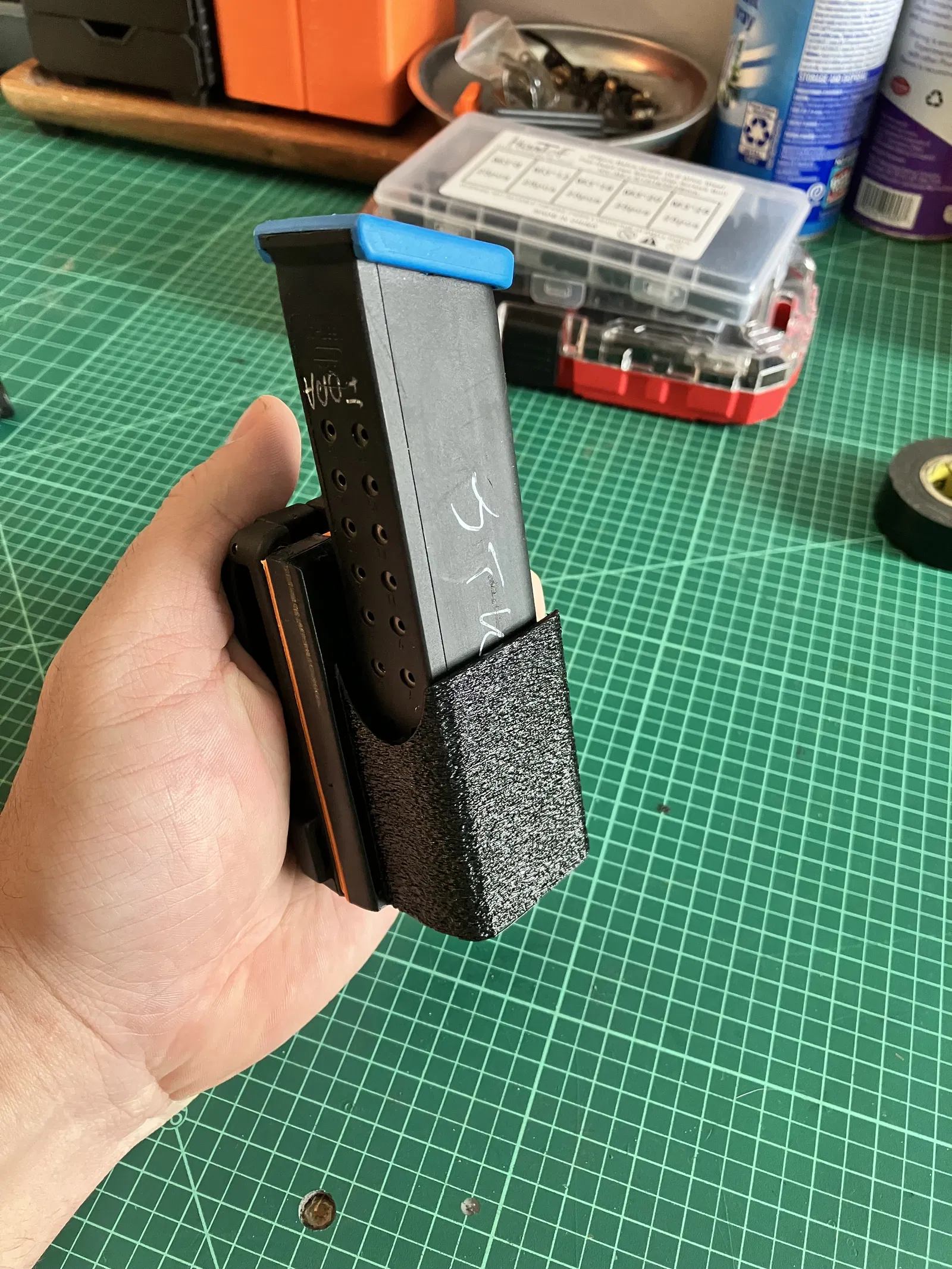

V1 - Đây là một hệ thống holster đựng magazine có giữ bằng nam châm, dễ in, thiết kế xoay quanh kiểu ngàm Tek Lok. Bản này canh kích thước cho magazine Glock 9mm full-size (17, 15, 10). Toàn bộ dùng ốc M4. Combo backplate + thân holster này được set để bắt thẳng vào connector Tek Lok. Mình làm bộ này để gắn trên hệ IDPA Link Belt System của mình (LINK)

--Danh sách linh kiện--

1 x bộ ốc M4 đầu chìm (countersunk) - (Amazon LINK)
1 x bộ insert ren M4 heat set - (Amazon LINK)
1 x nam châm đầu chìm lực 60lb cỡ khoảng 26mm - (Amazon LINK)
1 x tuýp keo Superglue - Mua ở đâu cũng được nếu bạn dùng TPU cho phần thân. Mình còn mới vụ insert ren trên TPU nên có thể có giải pháp khác tốt hơn mà mình chưa biết.

Bạn sẽ cần washer / nut cho phần nam châm, nhưng thường nó có sẵn trong bộ ốc. Mấy link mình để ở trên là có chung trong hộp luôn.

--Danh sách linh kiện cho mỗi Magazine Pouch--

4 x insert ren M4 dài 6mm (mình dùng superglue cho TPU, còn không phải TPU thì heat set như bình thường)
2 x M4x10 (2 lỗ trên) để bắt thân holster xuyên qua backplate vào connector Tek Lok
2 x M4x12 (2 lỗ dưới) để bắt thân holster xuyên qua backplate vào connector Tek Lok
2 x M4x10 để bắt nam châm vào backplate
2 x nam châm đầu chìm cỡ khoảng 26mm
2 x M4 washers / nuts

--Cách lắp ráp--

0. In backplate

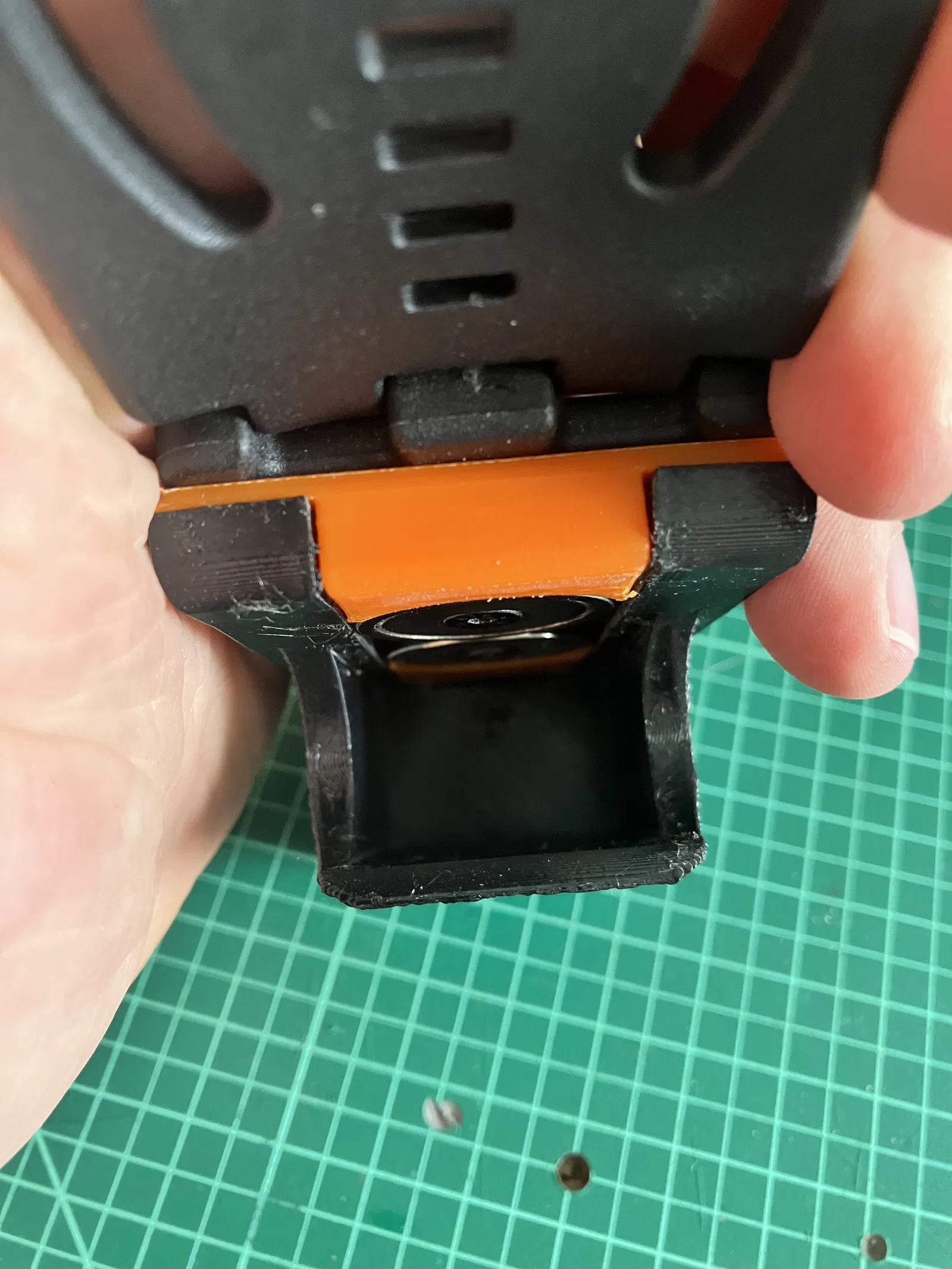

1. In thân holster. Mình chà nhám nhẹ bên trong các lỗ và đảm bảo dọn sạch hết vật liệu support. Với TPU thì hơi khoai vì TPU dính support rất cứng, nhưng ráng làm kỹ nhất có thể. Nhớ bấm thông cái lỗ thoát nước nhỏ ở đáy.
2. Gắn heat insert vào 2 lỗ trên và 2 lỗ dưới của thân.
   ---2A) NẾU bạn dùng TPU: bơm một lượng superglue kha khá vào lỗ. Vặn một con ốc vào insert ren một phần rồi lắc/lùa insert vào. Nó sẽ rất chặt và bạn phải “lắc” khá nhiều.
   ---2B) NẾU bạn dùng PLA hoặc vật liệu khác: gắn bằng mỏ hàn (soldering iron) như bình thường.

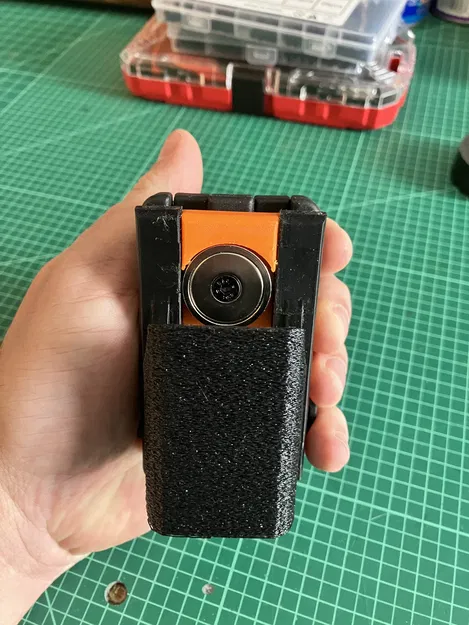

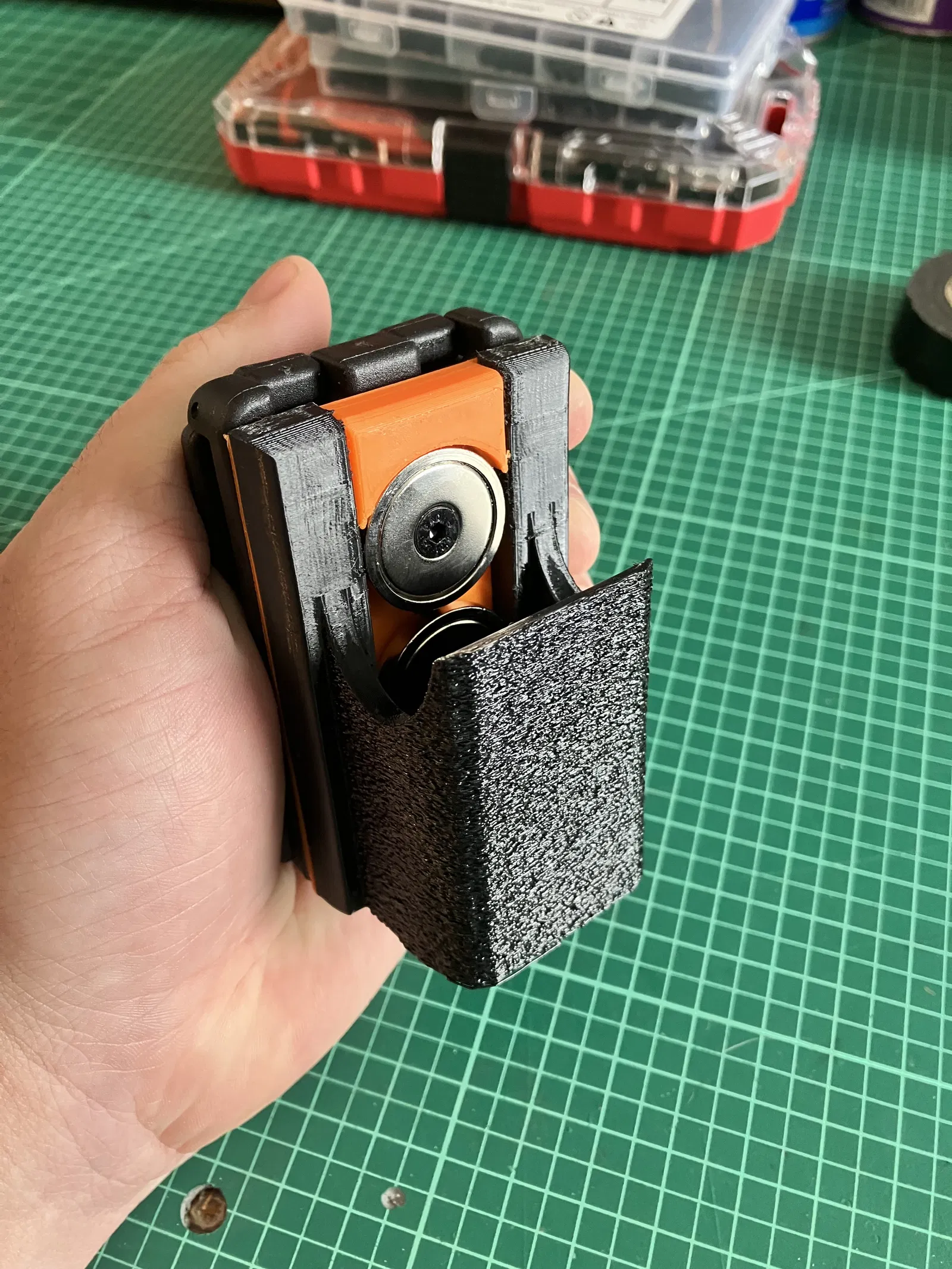

3. Lắp nam châm lên backplate - dung sai đoạn này mình để hơi thoáng vì nam châm 26mm không phải lúc nào cũng y chang nhau (đôi khi ngay trong cùng một gói cũng lệch).
4. Bấm (snap) backplate vào thân holster.

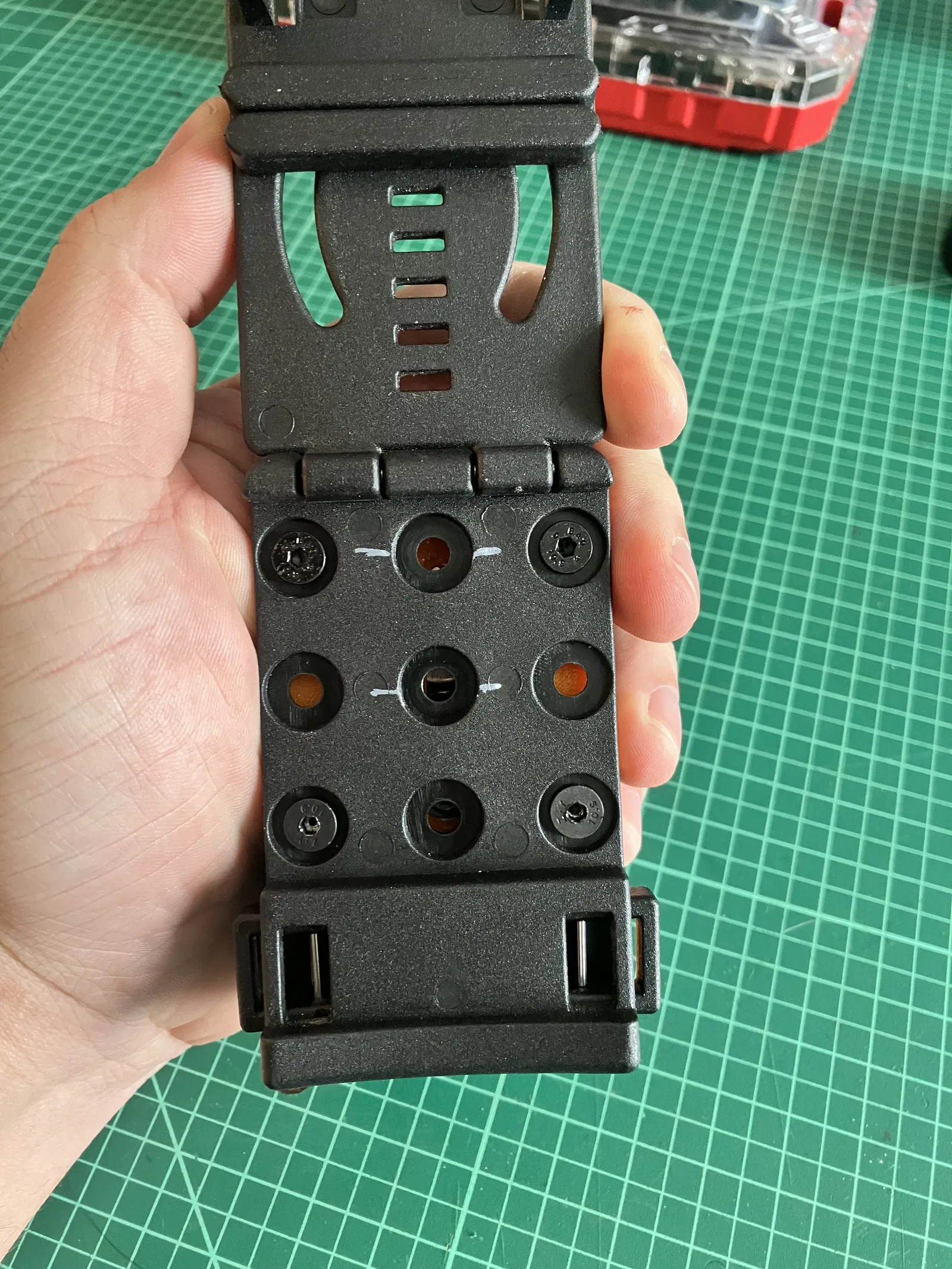

5. Siết ốc xuyên qua connector Tek Lok vào các insert ren. Xong, ra magazine pouch.

--Thiết lập in--

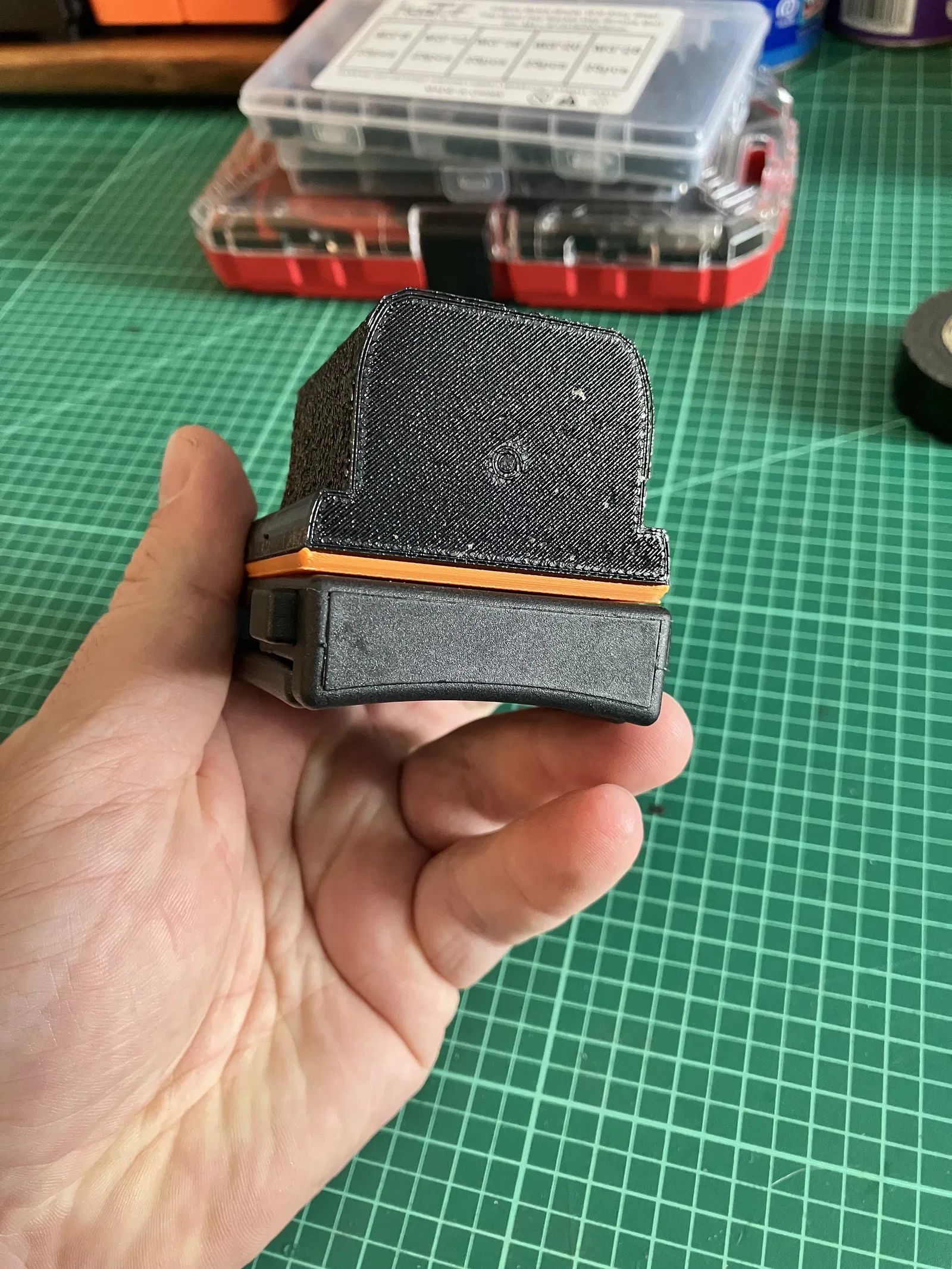

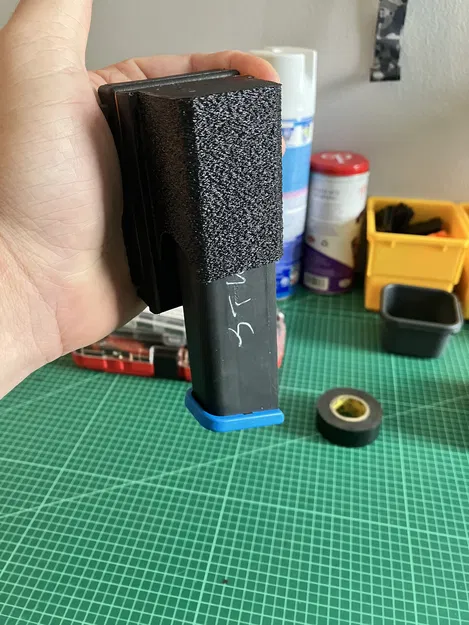

Body - 100% infill / 0.12 layer height / in với fuzzy skin / Overture Black TPU.
Backplate - 100% infill / 0.12 layer height / ESUN Orange PLA+

--Mẹo--

1. NẾU bạn dùng TPU: nhớ vệ sinh thật kỹ các lỗ gắn heat insert vì TPU bám support rất dai.
2. NẾU bạn dùng TPU: chà nhám nhẹ mặt trong lỗ để superglue bám tốt hơn.

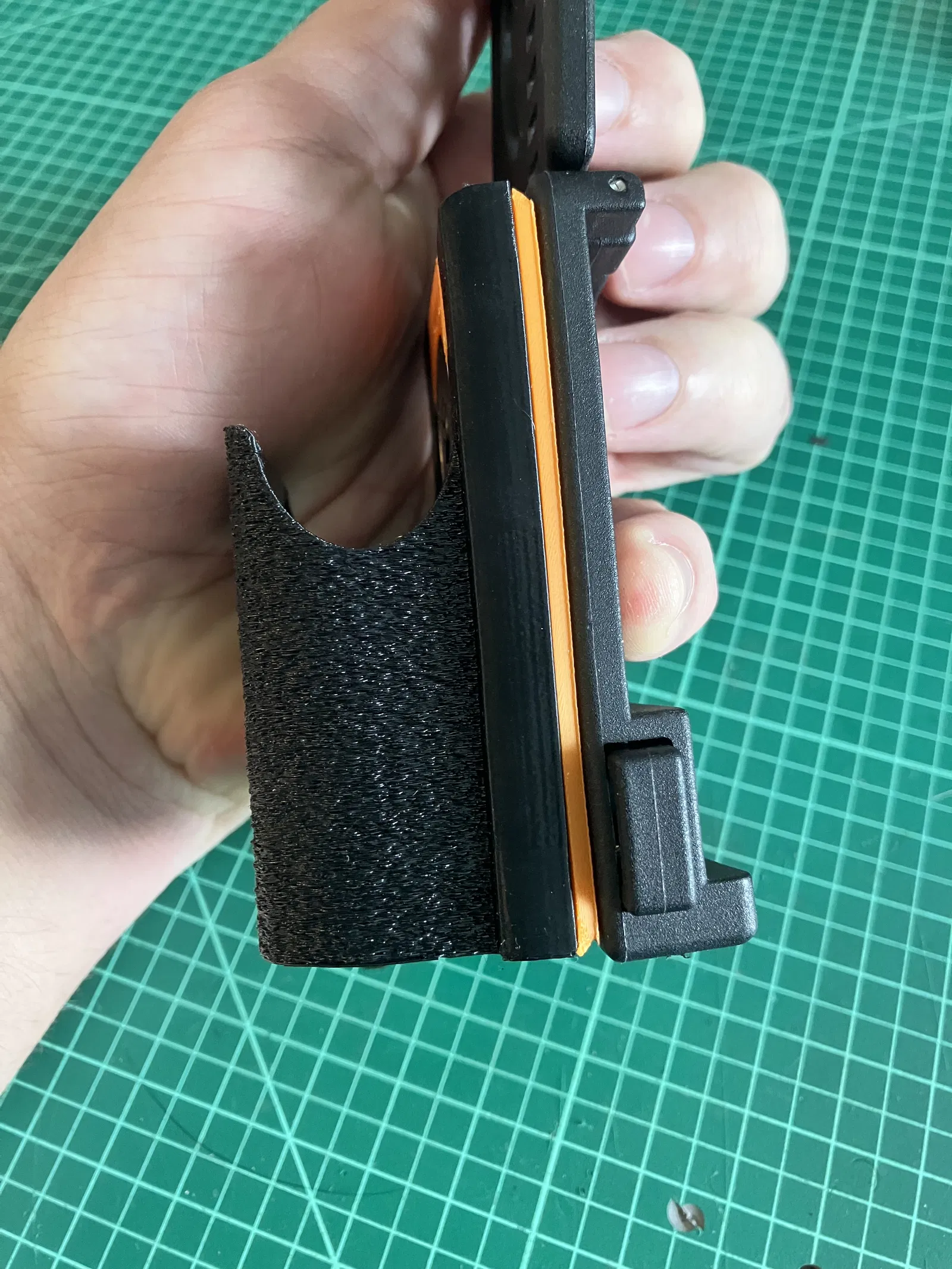

3. Mình kéo vị trí holster xuống tới đáy connector Tek Lok mình dùng nên sẽ có một khe hở nhỏ, nhưng là chủ ý. Khi rút magazine ra khỏi holster thì hiếm khi rút thẳng băng hoàn toàn. Khe này cho phép phần body + backplate flex nhẹ, giảm lực lên mép trước của thân holster để nó đỡ bị mòn nhanh.
4. Nếu bạn hay lau magazine bằng khăn silicone, thì lấy chính lớp silicone đó lau sơ phía trong holster luôn. Trượt rất đã :)

--Magazine khác--

Mình có kèm một thân tách rời (phần sau và phần trước), trong đó có một phần trước đặc hoàn toàn và một phần trước có lỗ theo kích thước magazine Glock. Bạn chỉnh lỗ cần to cỡ nào, bấm khớp (snap) hai mảnh trước/sau lại, combine rồi in.
