Nâng cấp Focuser cho Sky Watcher Heritage/Virtuoso GTI 150P

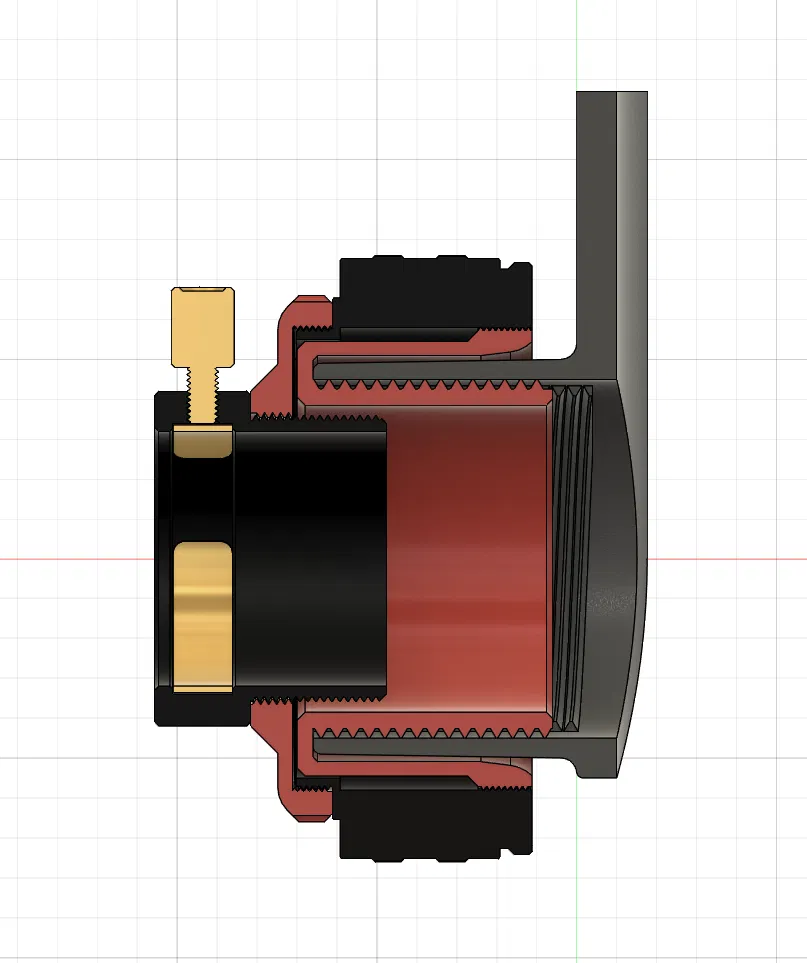

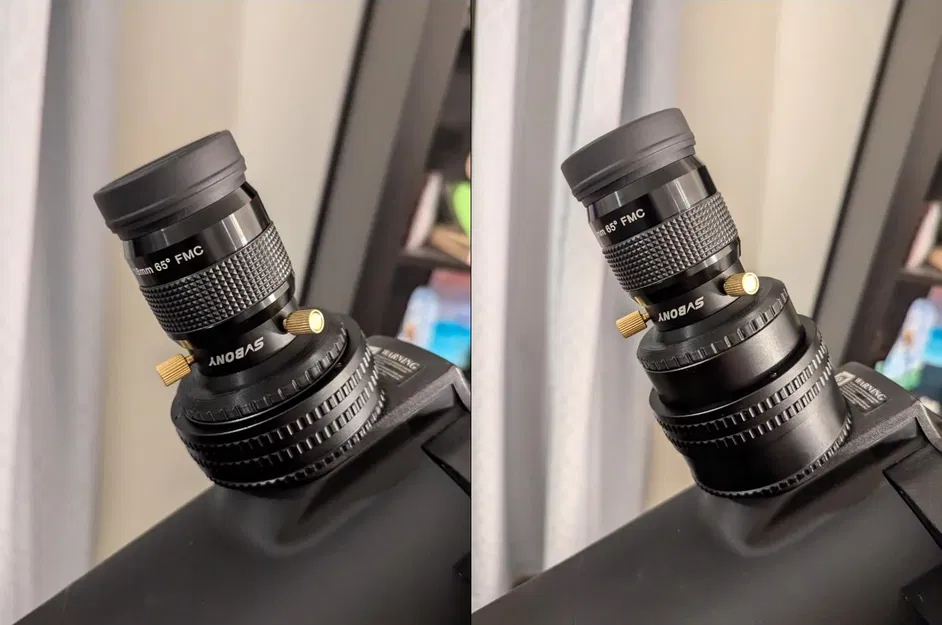

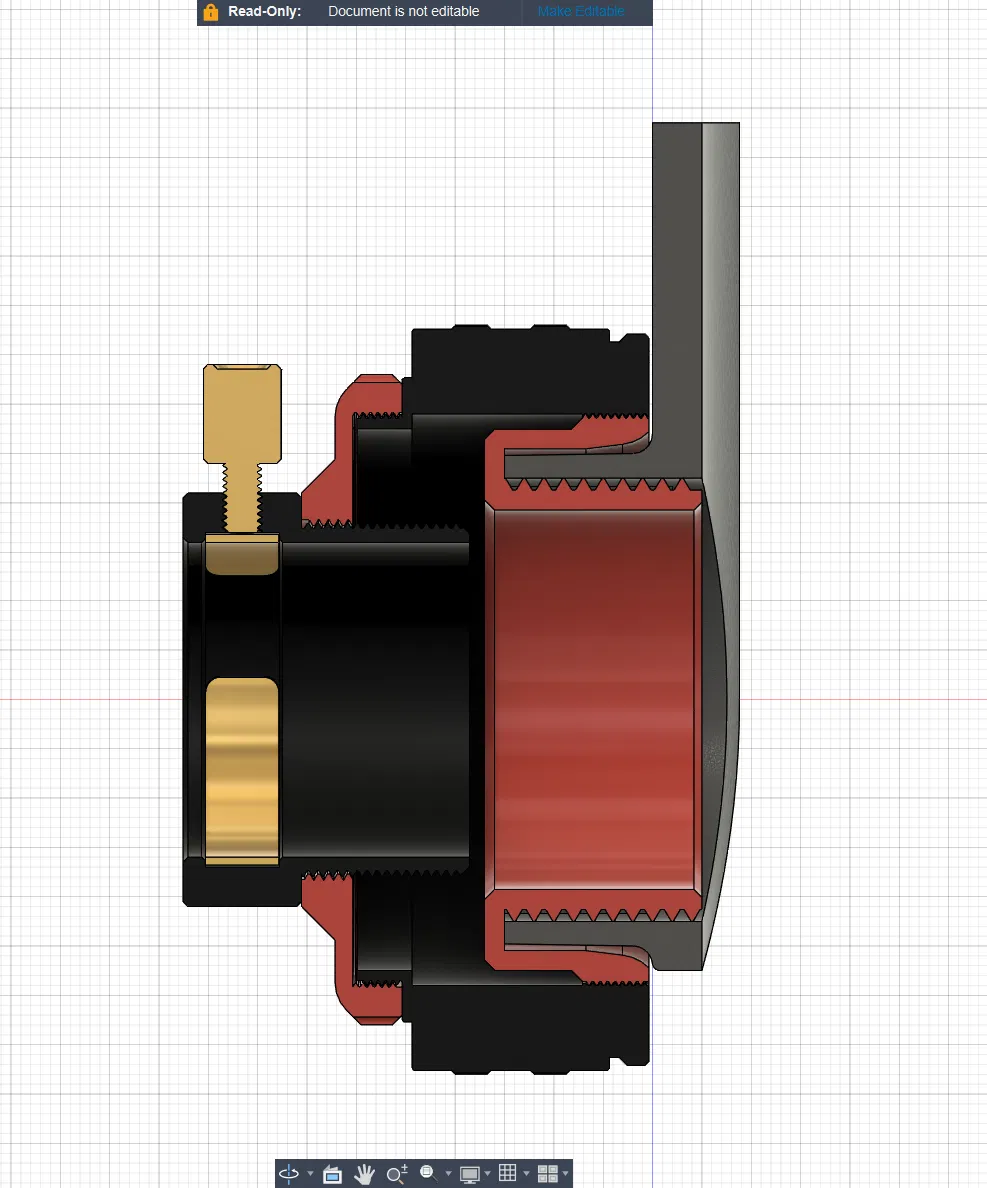

Đây là một bộ adapter để gắn helicoid focuser 25–55mm và ngàm giữ thị kính (eyepiece holder) cải tiến cho kính thiên văn Sky Watcher Heritage và Virtuoso GTI 150P. Lưu ý: mod này cần can thiệp vĩnh viễn vào kính của bạn, cụ thể là phải cắt ống focuser.

Các chi tiết được thiết kế để in với layer height 0.2mm. Nhớ chọn in outside walls first để đảm bảo độ chính xác kích thước cho phần ren rất mịn. Mình dùng Overture PLA Plus màu đen. File STL của adapter eyepiece holder có kèm support. In xong bạn sẽ cần gỡ/đục phần support ra.

Linh kiện cần có:

• Helicoid focuser M58-to-M58 25–55mm. Mình rất khuyến nghị mua loại có ghi rõ lõi (core) bằng brass.

• Svbony M42 Focuser - https://www.svbony.com/products/m42x0-75-reflector

• Cưa flush cut - https://www.harborfreight.com/6-12-in-flush-cut-saw-71141.htm

• Dũa (file) - https://www.harborfreight.com/8-inch-half-round-file-96629.html

• Kẹp lò xo (spring clamp) - https://www.harborfreight.com/spring-clamp-set-14-piece-56497.html

Hướng dẫn:

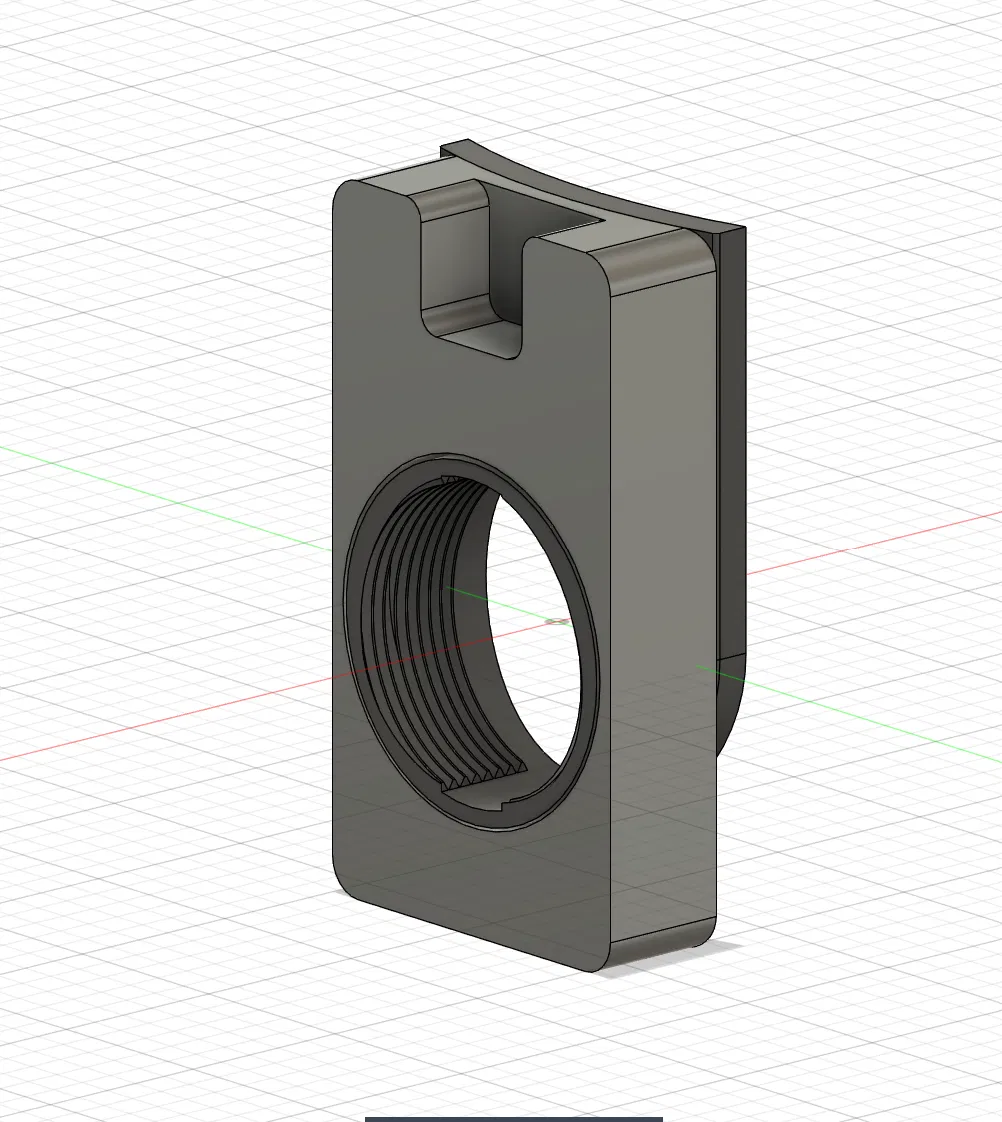

1. In khối jig/cữ cắt (cutting jig block) rồi kẹp nó lên ống focuser sau khi tháo eyepiece holder zin theo máy. Cắt ống thật cẩn thận bằng cưa flush cut. Dùng dũa xử lý các chỗ gờ cao hoặc bề mặt bị sần.

Nên làm bước này khi OTA đang ở trạng thái thu gọn để hạn chế mạt vụn rơi vào trong kính.

2. In focuser adapter rồi vặn ren vào helicoid focuser, cực kỳ cẩn thận để tránh vặn lệch ren (cross-threading).

3. In EPH adapter, gỡ phần support rồi vặn ren EPH adapter vào focuser thật cẩn thận. Sau đó tháo EPH từ Svbony focuser và vặn nó vào EPH adapter.

4. Cho cả cụm vào ngăn đá khoảng nửa tiếng. Lấy ra, siết lại toàn bộ các mối ren, rồi vặn cả cụm vào ống focuser trên kính, siết chắc tay nhưng đừng quá lực. (Làm lạnh rồi mới siết/lắp giúp hạn chế việc các chi tiết bị lỏng khi dùng kính trong thời tiết lạnh.)

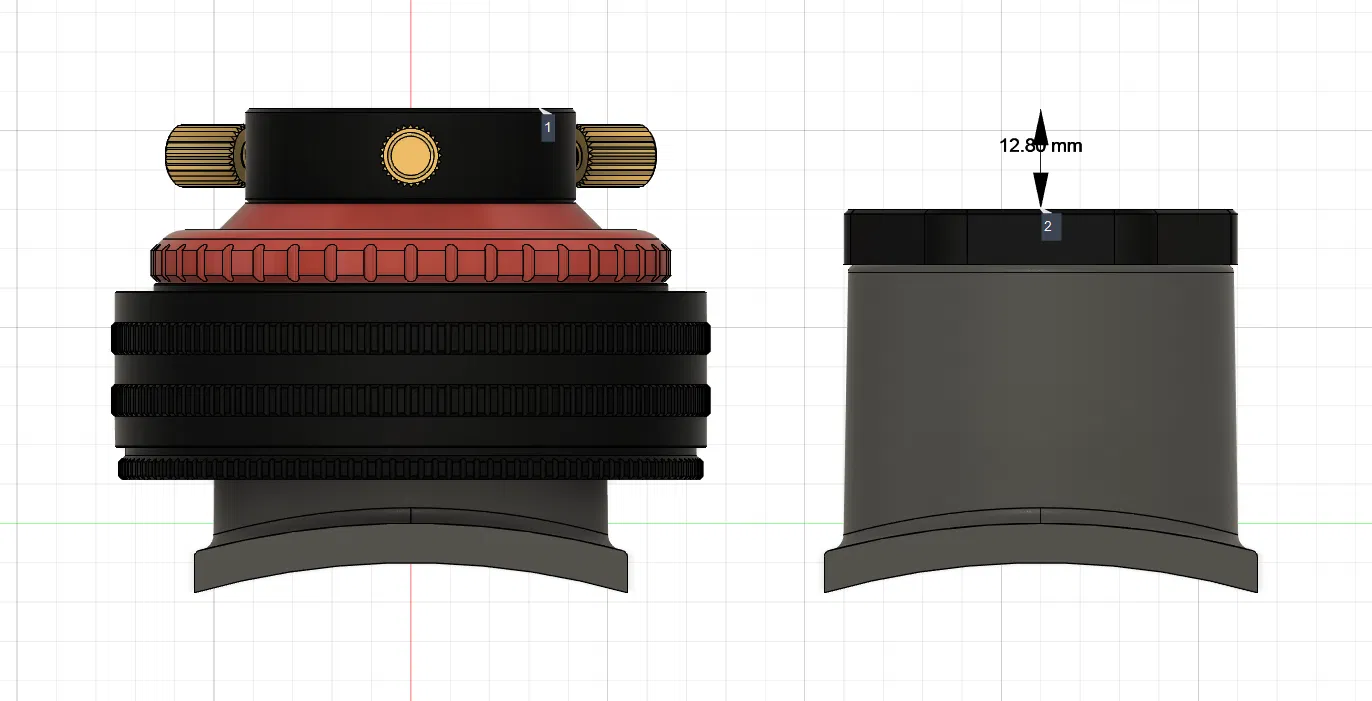

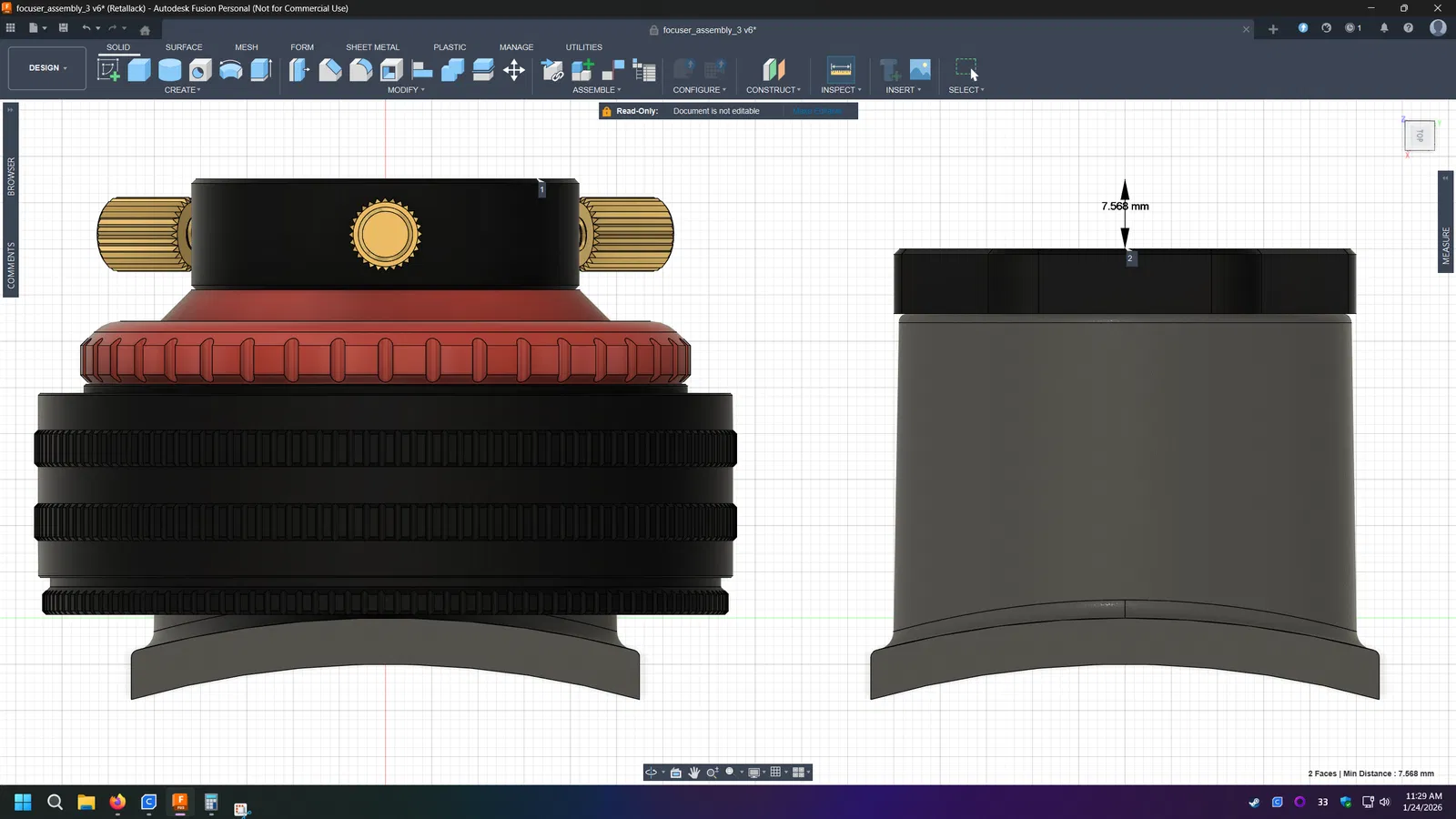

5. In và lắp các stopper clips ở hai đầu các thanh extension struts. (Mình làm chúng dài hơn một chút so với phần chiều dài tăng thêm do cụm focuser mới để có thêm back-focus. Cách này giúp tương thích tốt hơn với một số Barlow và thị kính.)

6. Collimate lại kính, tốt nhất là dùng laser collimator. Nếu bạn không giữ được chấm laser nằm trong vòng tròn khi xoay focus vào/ra, nghĩa là có món nào đó bị vặn lệch. Tháo ra và lắp lại từng món (và collimating lại giữa mỗi lần) cho tới khi chấm giữ ổn trong vòng tròn. Một ít dịch chuyển là khó tránh vì bản chất của focuser, nhưng bạn vẫn nên canh để chấm nằm trong vòng tròn một cách ổn định.

7. Tuỳ chọn nhưng khuyến nghị - In và lắp dust plug.

8. Cũng tuỳ chọn nhưng khuyến nghị - in light shroud dạng kẹp (clip-on) của mình:
