Hệ thống lưu trữ Modular Storage System

Tôi có đủ thứ đồ lặt vặt trong gara và thật sự cần một cách để cất gọn và sắp xếp chúng. Vì vậy tôi quyết định làm một hệ thống dạng modular để có thể mở rộng thêm và cũng thay đổi cách bố trí cho phù hợp với gara của mình.

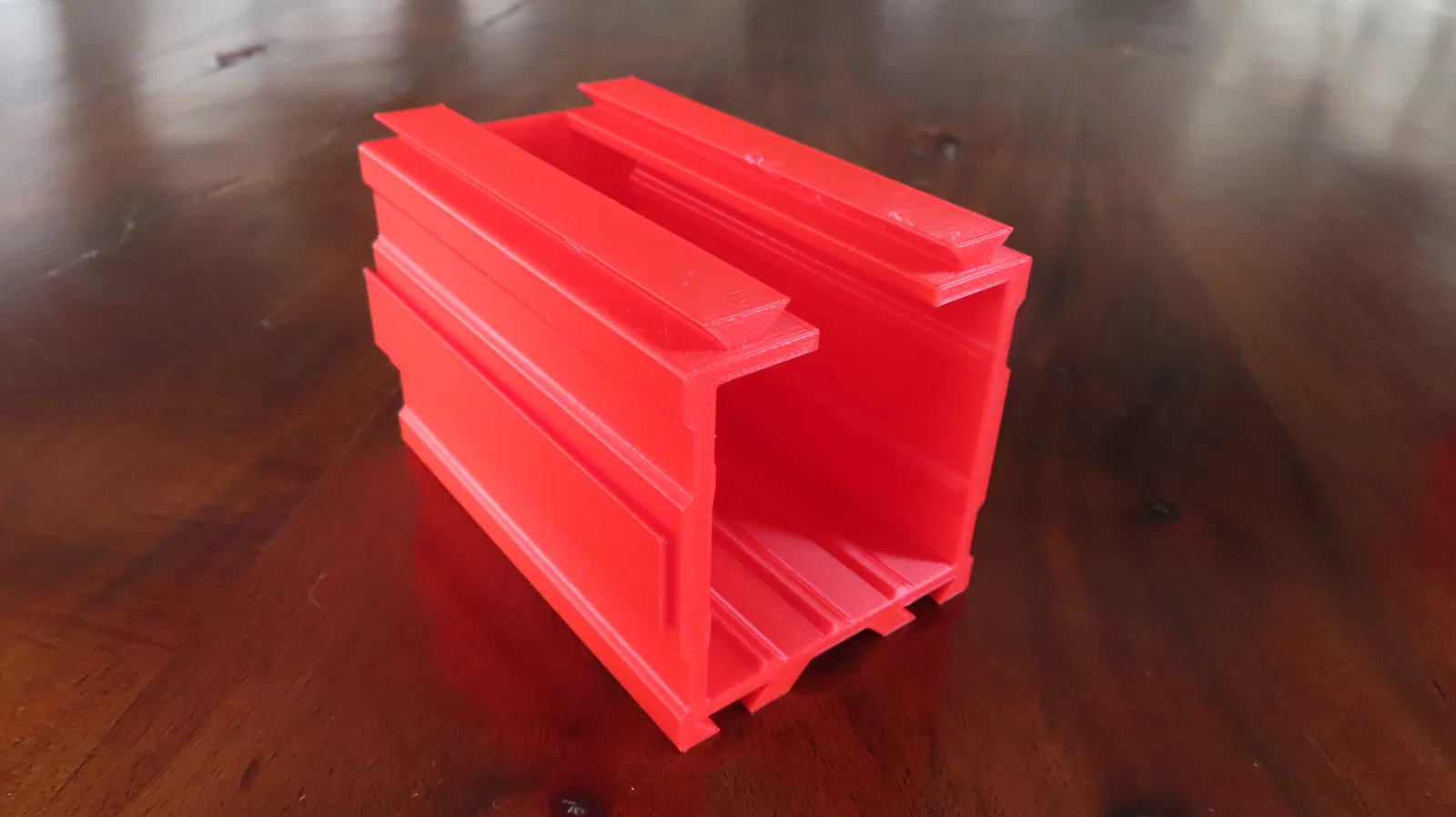

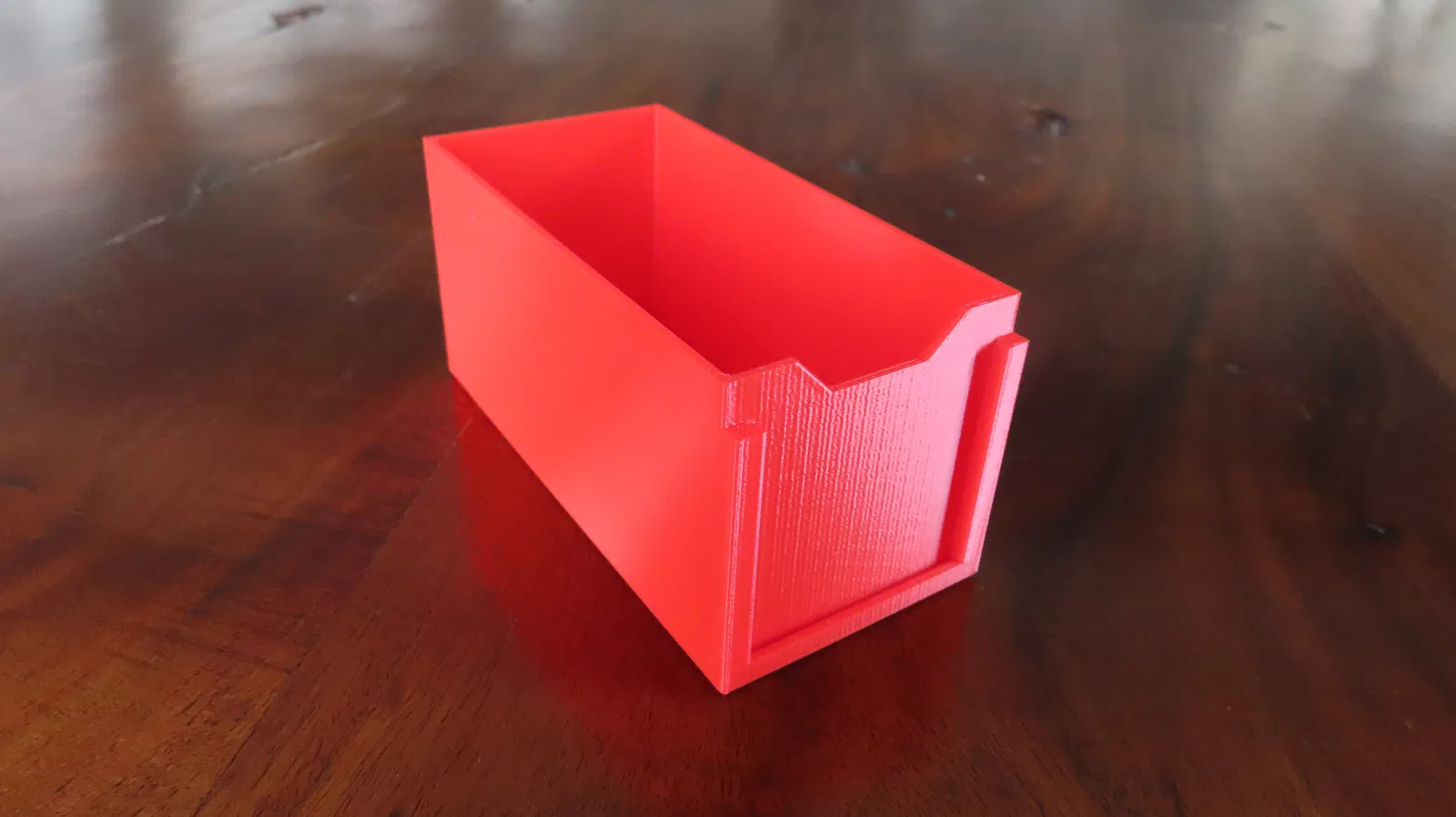

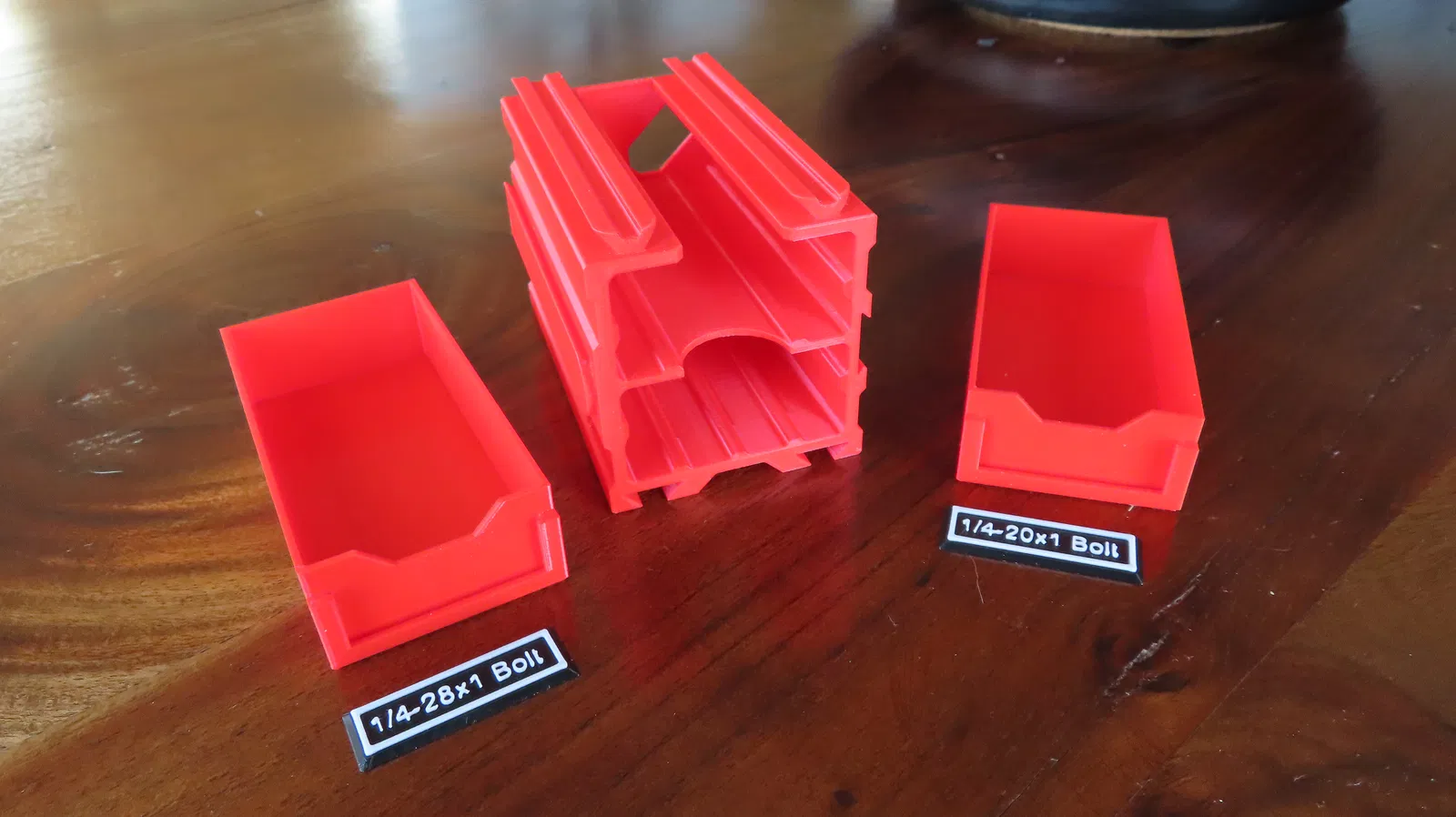

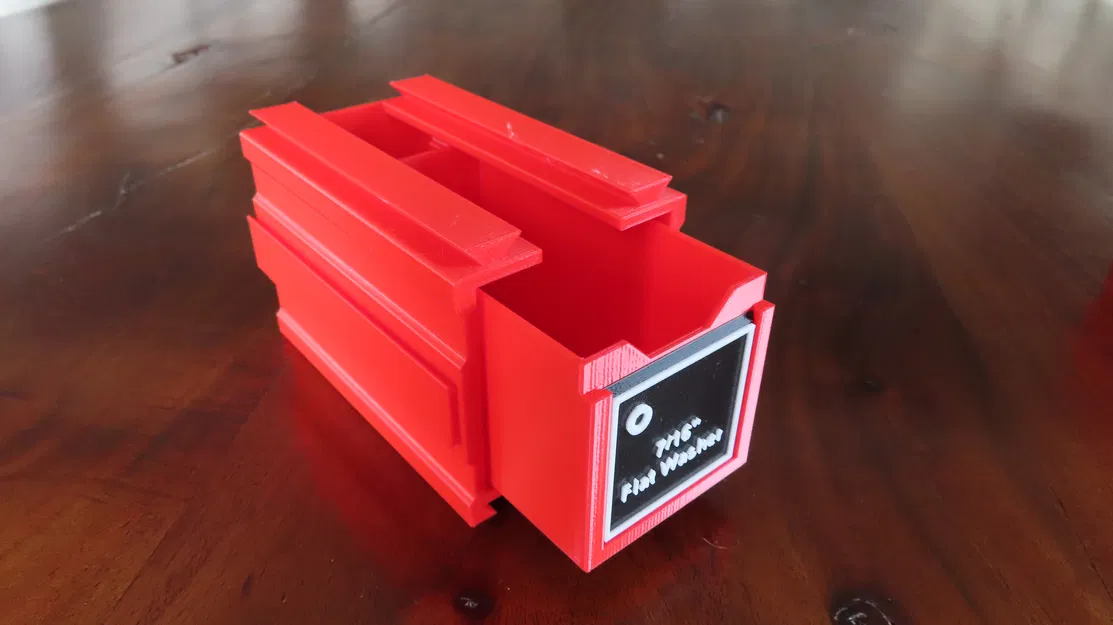

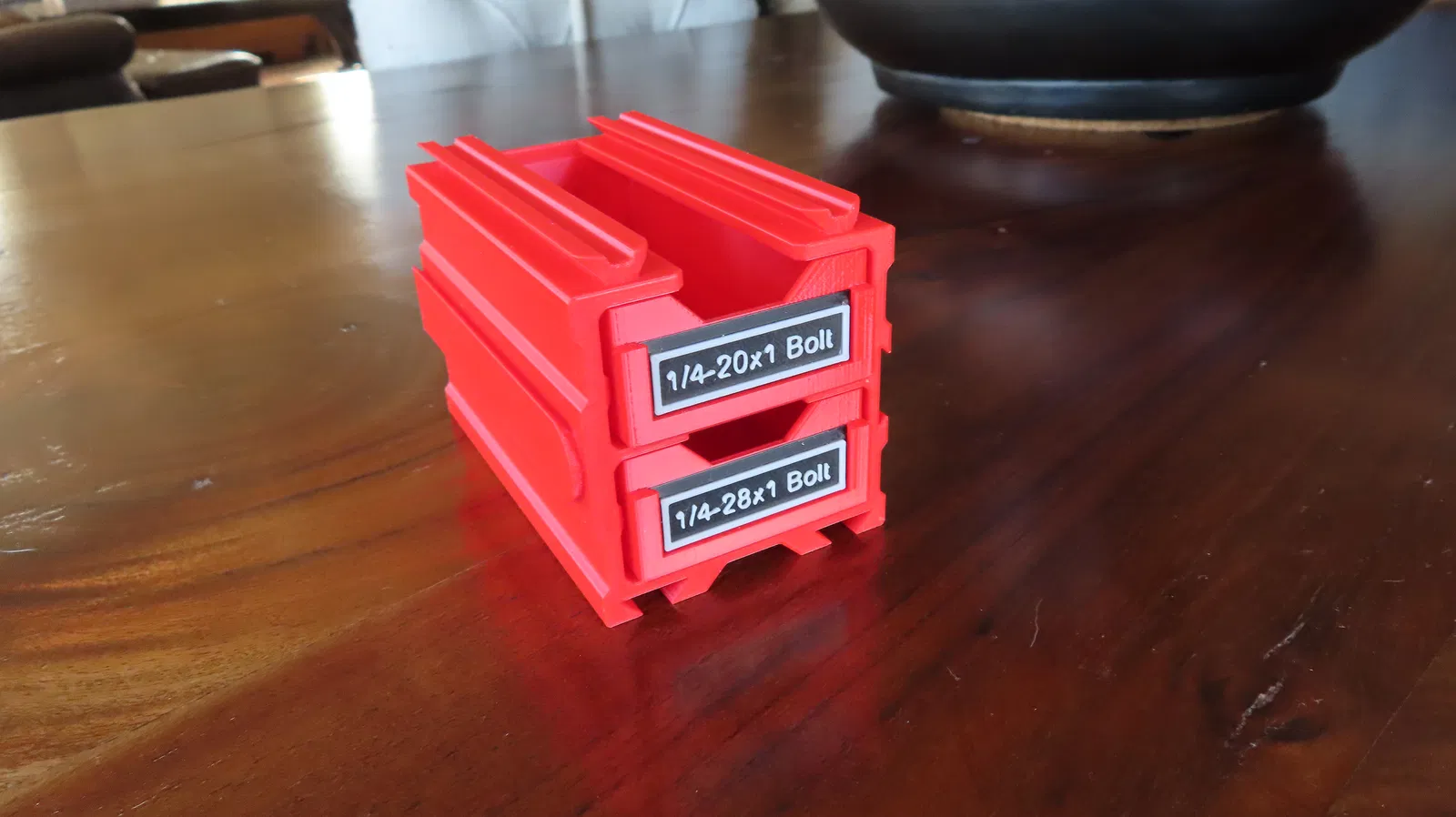

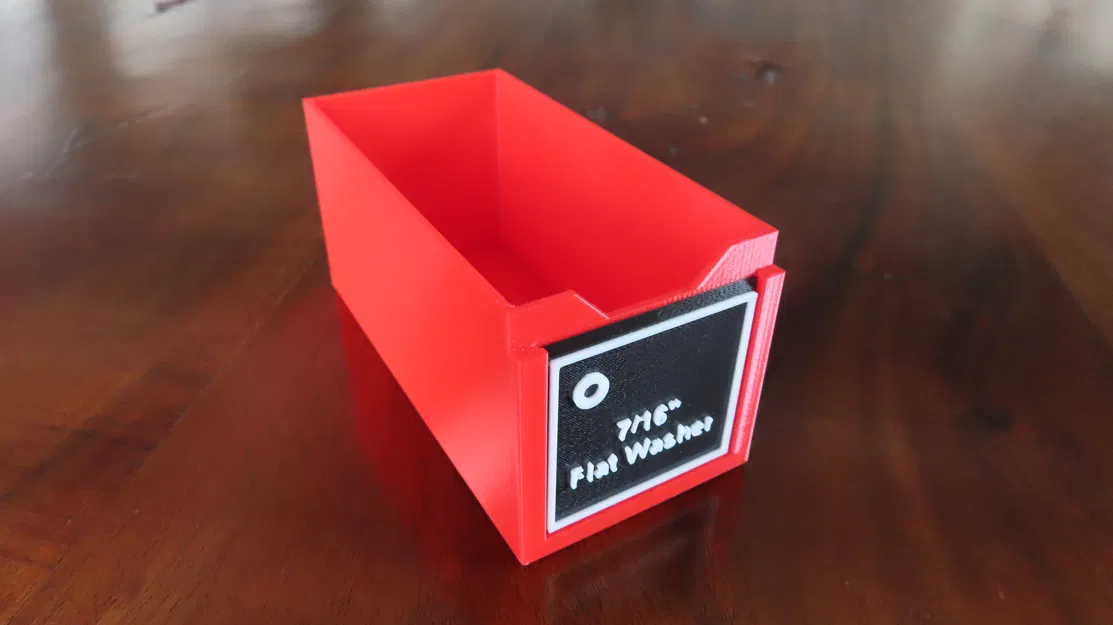

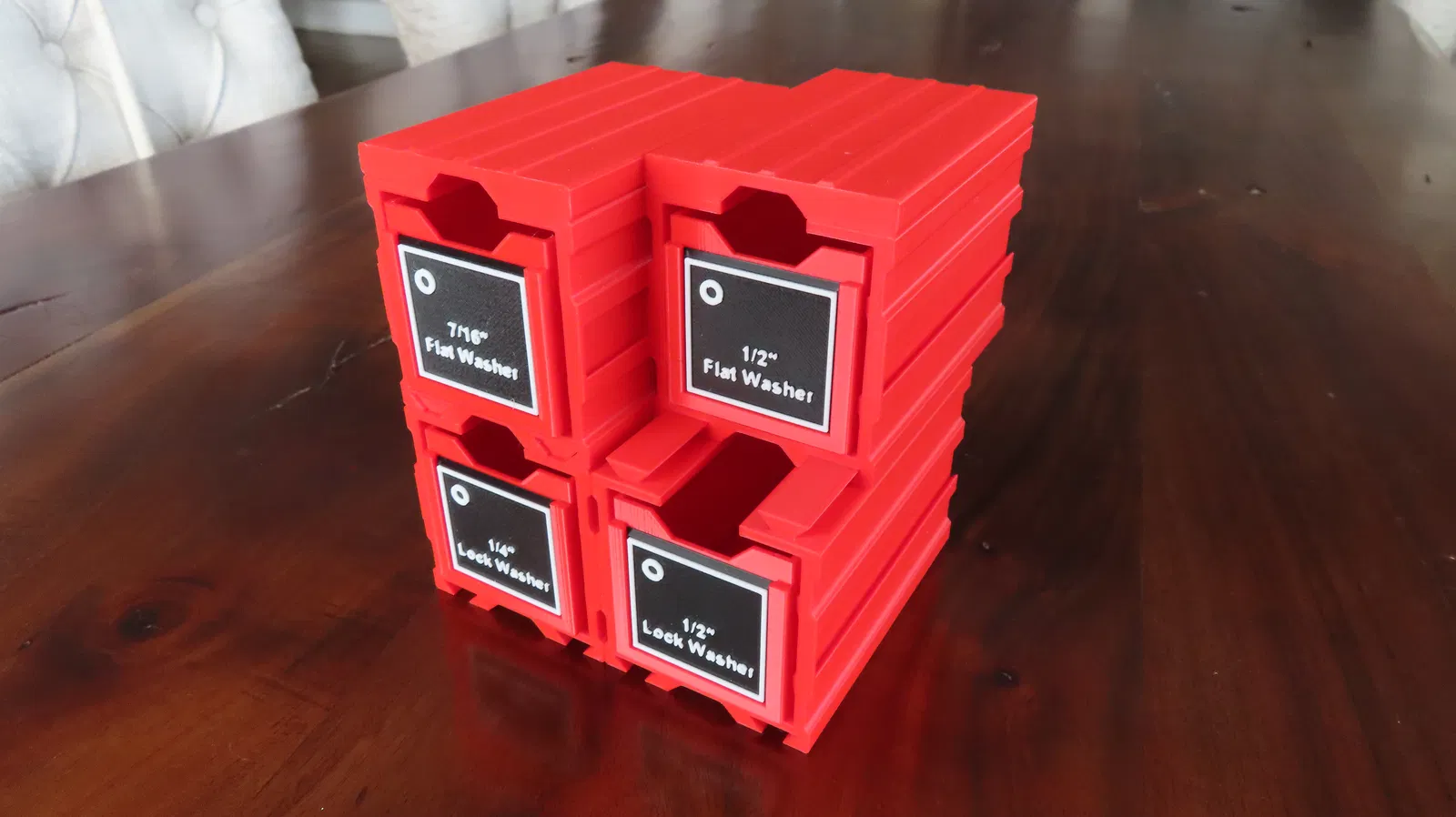

Từ đó tôi ra được thiết kế ban đầu. Bộ này gồm một khung (frame4), một ngăn kéo (small_drawer4), một nắp trên (top4), và một bảng tên (name_plate2_blank). Các khung có thể xếp chồng theo chiều ngang hoặc dọc và liên kết với nhau bằng khớp dovetail. Ngăn kéo nhỏ có kích thước 4" (101.6mm) x 2" (50.8mm) x 2" (50.8mm). Lắp ráp không cần dụng cụ.

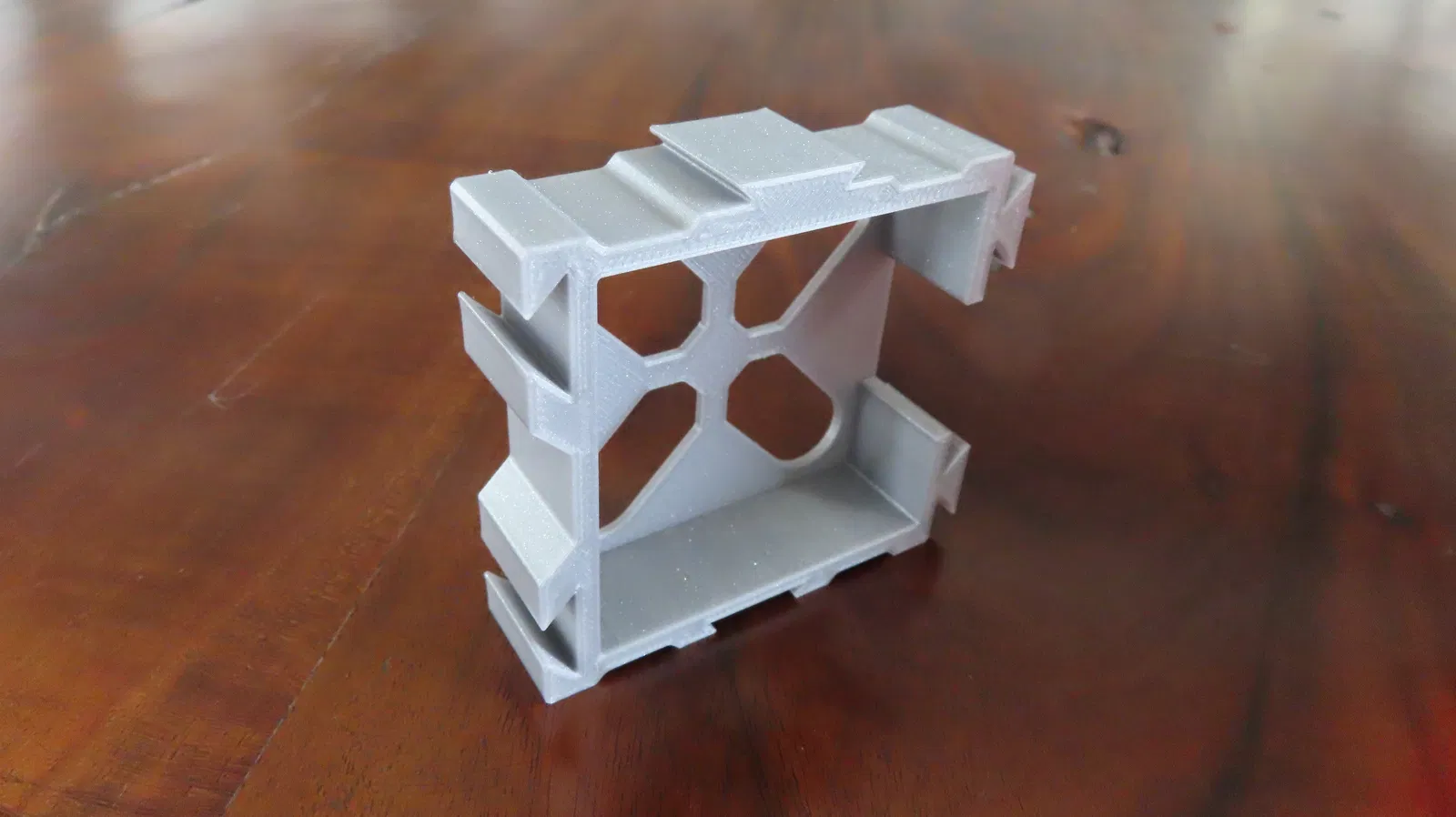

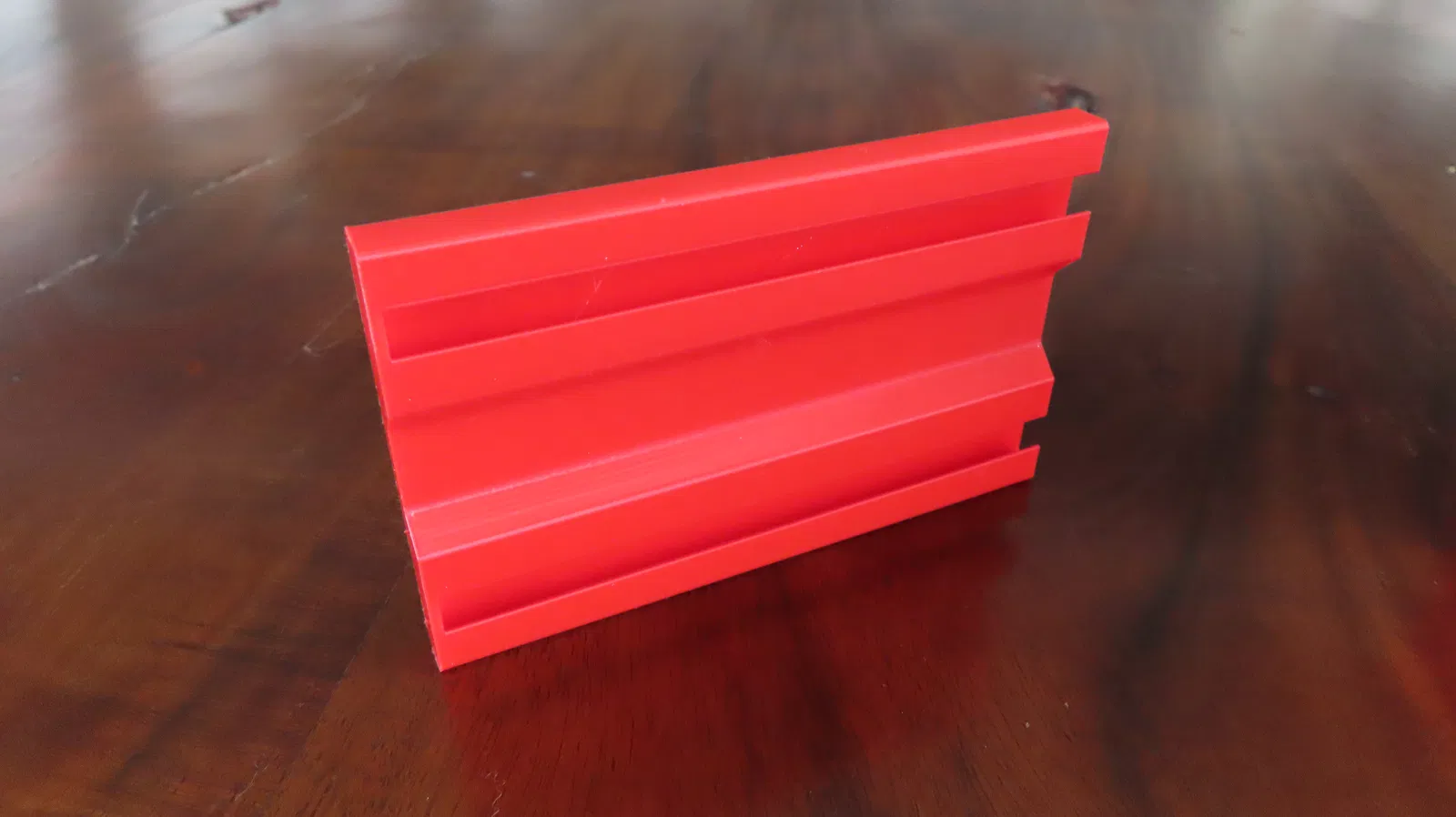

LƯU Ý: Do khung dùng kiểu lắp hơi chặt (interference fit) và còn tùy filament, slicer, hay từng máy in, mình nghĩ ai quan tâm dự án này nên in thử hai miếng khung ngắn (miếng màu xám trong ảnh/ short_frame1). Nếu chúng khớp với nhau ở cả bốn cạnh thì bạn có thể yên tâm hệ thống sẽ chạy ổn với cấu hình máy in của bạn.

Về cấu hình của mình như sau: Mình dùng máy in Prusa MK4S cùng PrusaSlicer phiên bản 2.9.0 để tạo file in. Mình dùng setting mặc định cho Prusament PLA @ .15mm structural. Chỉ có một thay đổi so với tùy chọn in mặc định: bật brim cho phần nắp trên.

Nếu bạn không dùng PrusaSlicer thì mình gợi ý các setting sau:
Không cần bridges cho bất kỳ part nào. Nắp trên cần brim.
Infill 15% là quá đủ.
Các part đều được định hướng để tải trọng cấu trúc vuông góc với các lớp in, giúp tận dụng tối đa độ bền kéo (tensile strength) của filament. Vì vậy PLA là lựa chọn phù hợp.
Nếu bạn có câu hỏi gì thì cứ thoải mái hỏi nhé.

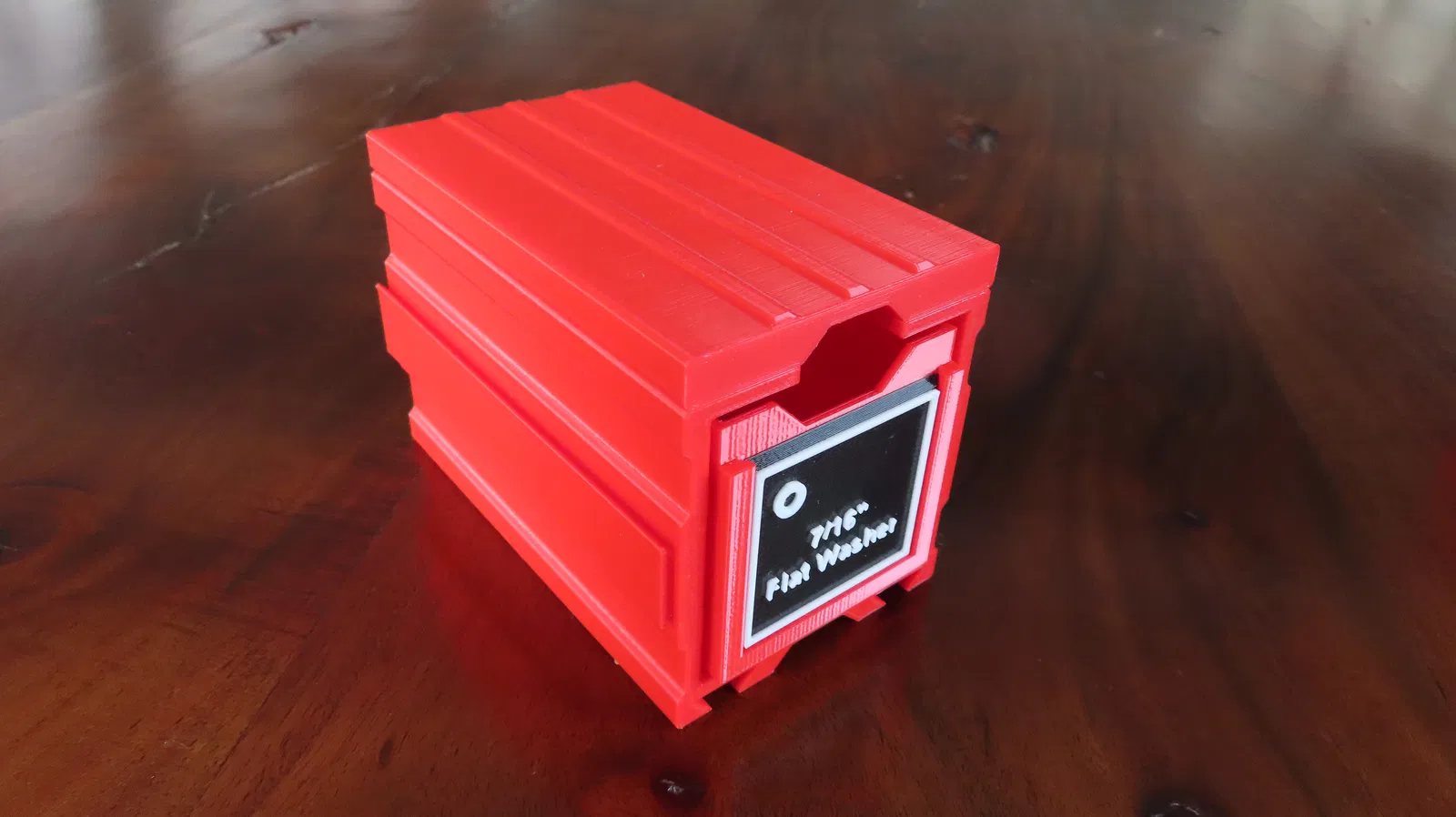

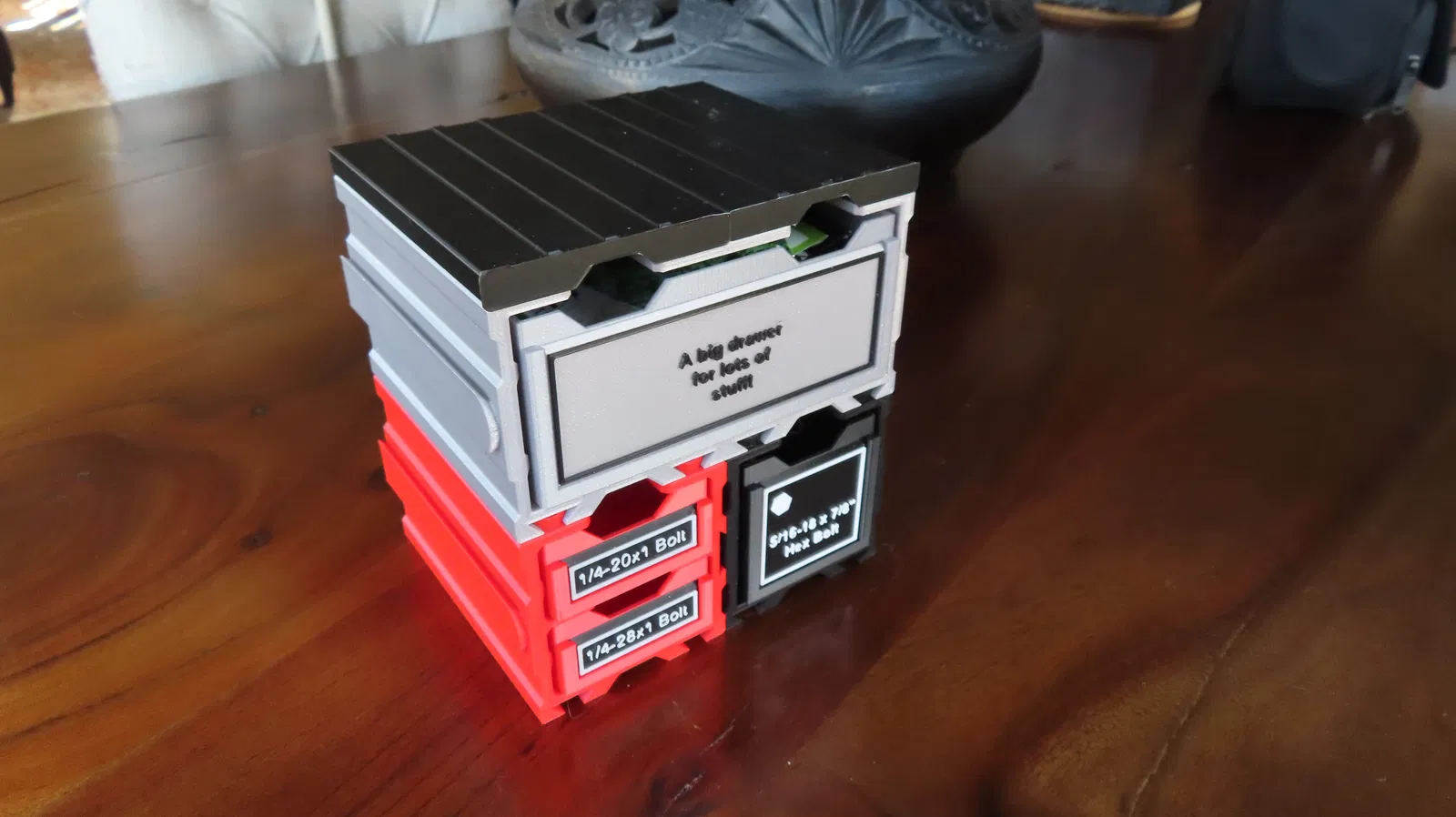

Phần nắp (top4) không bắt buộc, nhưng dùng để bịt kín phần trên của bất kỳ cột nào. Nó giúp ổn định khung nếu không có khung khác gắn tiếp và cũng ngăn bụi/rác rơi vào các ngăn kéo phía trên.

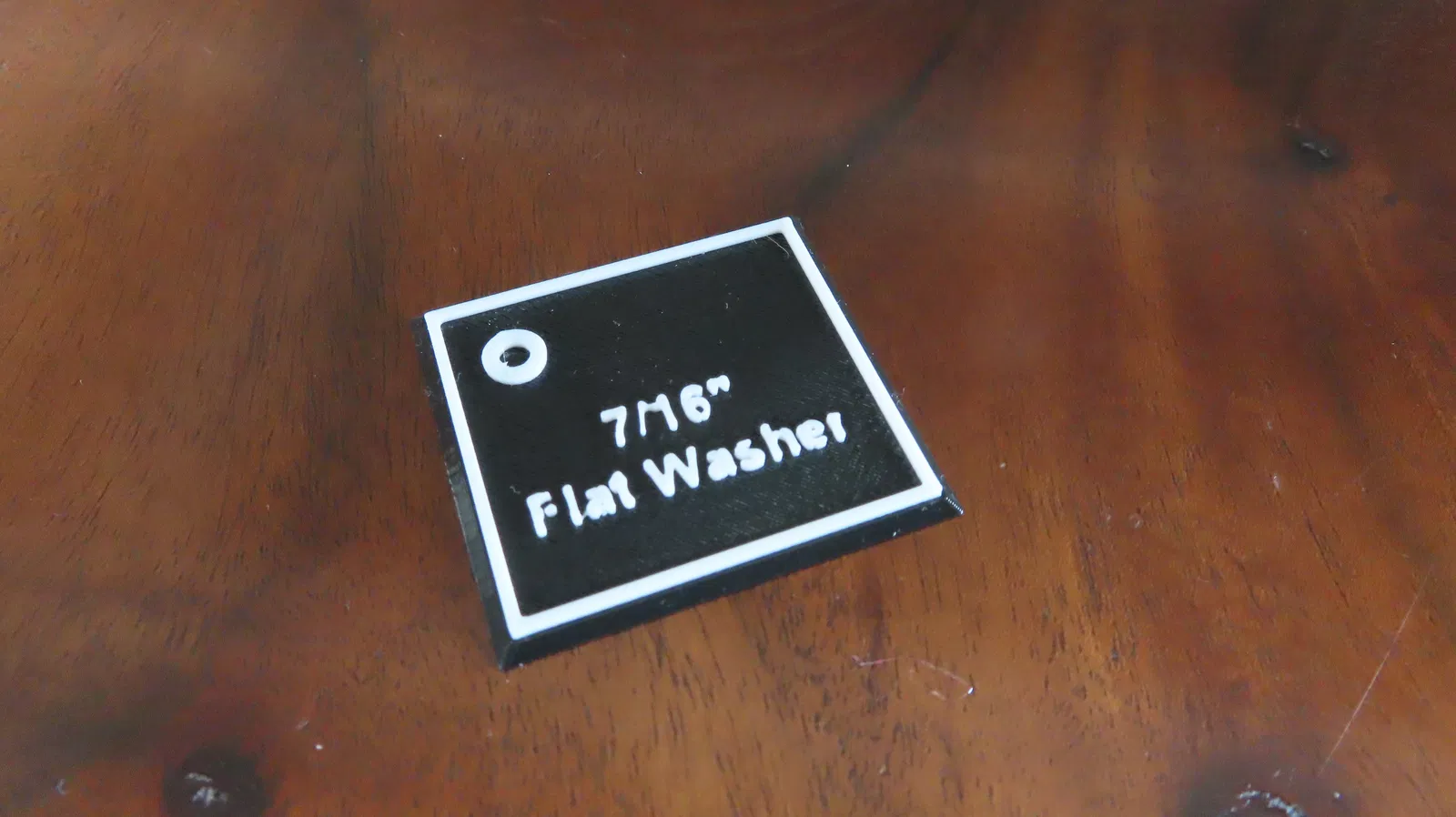

Mình chia sẻ đầy đủ file STL và BGCODE cho toàn bộ hệ thống, kèm theo bộ name plate hiện tại. Mình cũng có thêm một name plate trống để bạn dễ tạo bảng tên của riêng mình. Mình sẽ tiếp tục bổ sung thêm name plate cũng như các cấu hình ngăn kéo khác (rộng hơn, cao hơn…).

Nếu bạn muốn thấy thêm chi tiết/cấu hình cụ thể nào thì cứ nhắn mình, mình sẵn sàng cung cấp file.

Version 3 - Phát hành ngày 9 tháng 1, 2025:

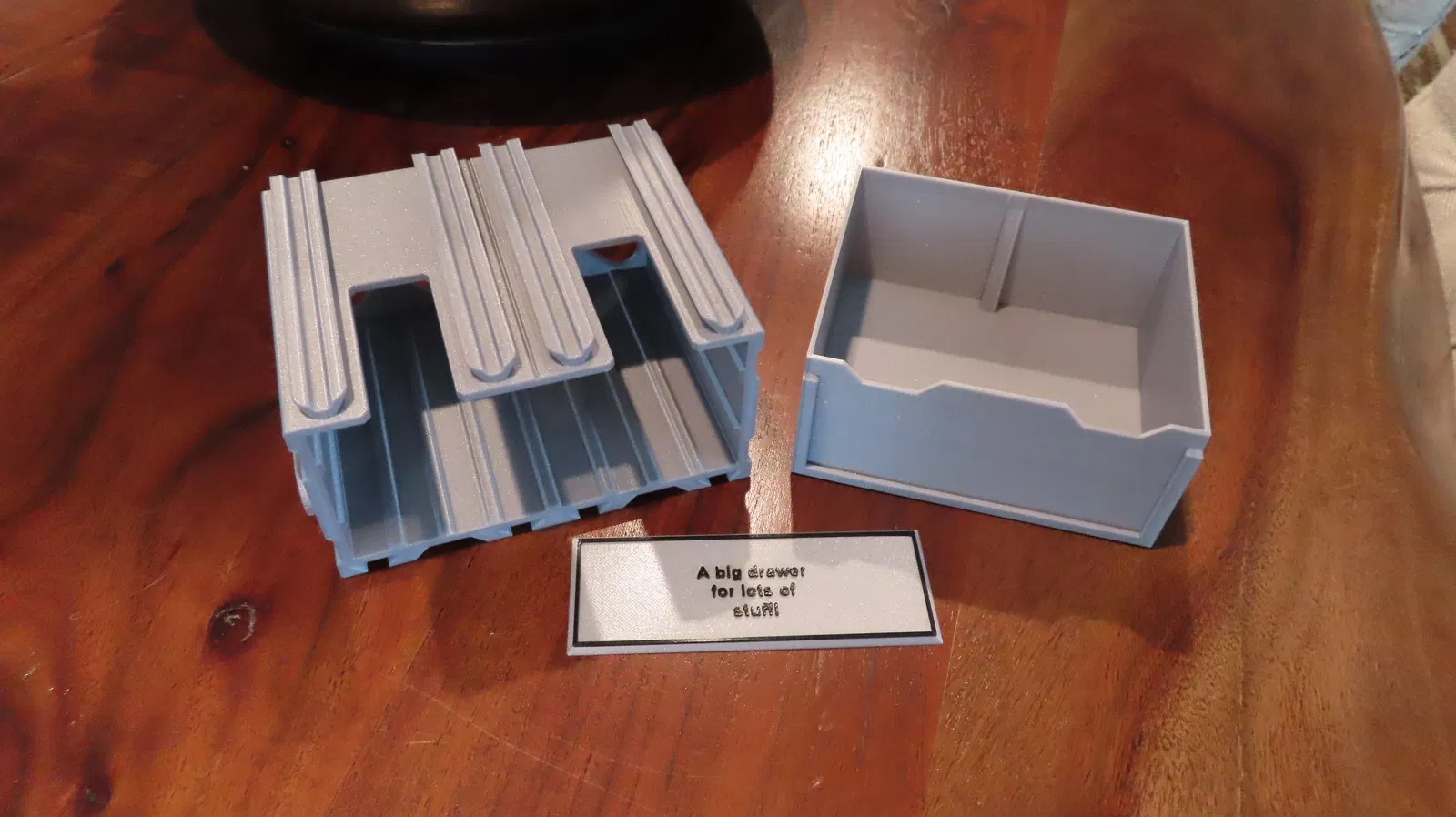

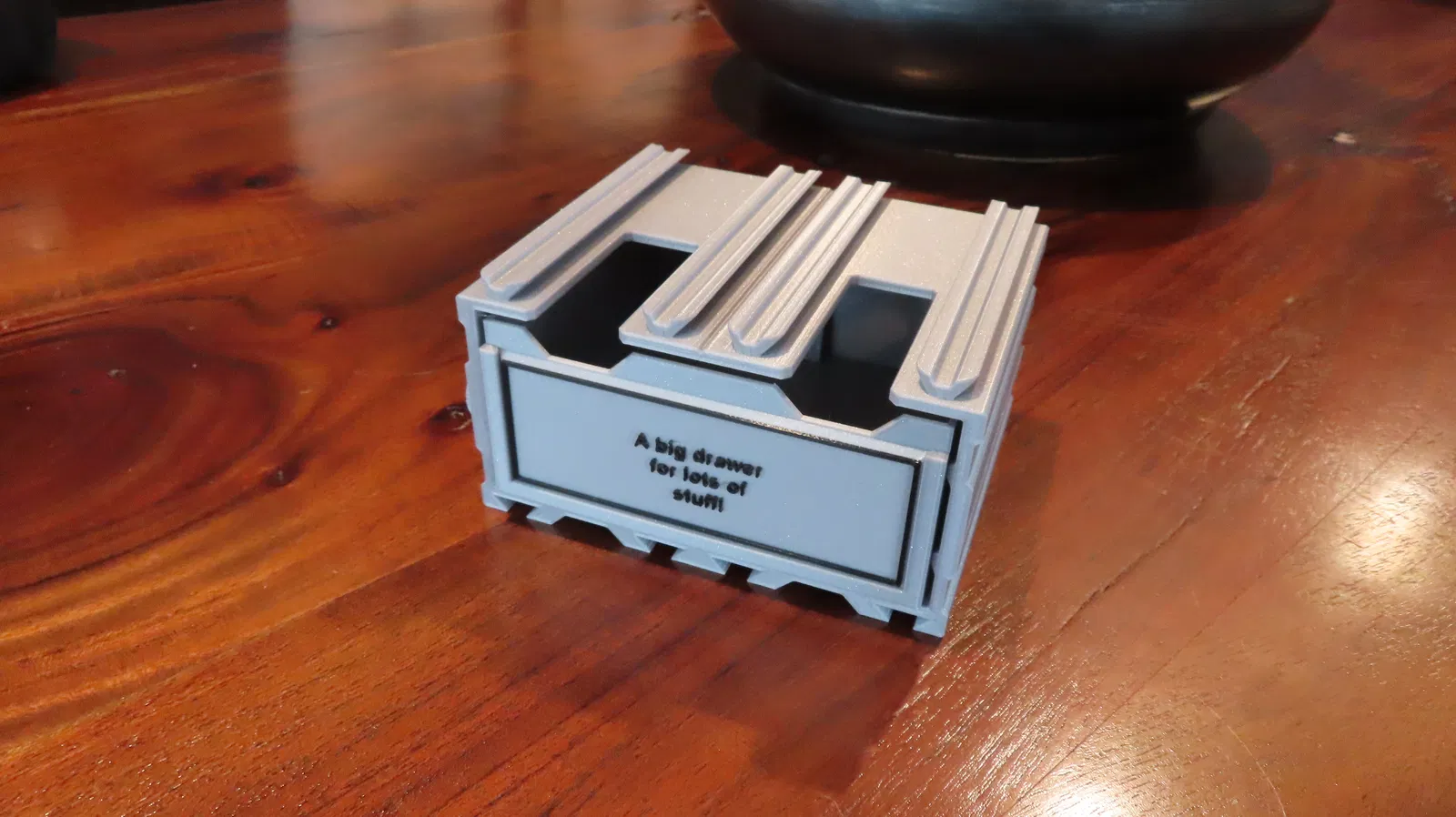

Thêm ngăn kéo cỡ vừa (med_drawer4), khung (med_frame4), và name plate (med_name_plate4) vào hệ thống. Đồng thời bo tròn mép đầu của phần dovetail đực để dễ ăn khớp hơn. Mình sẽ retrofit thay đổi dovetail này cho bản phát hành trước. Mình cũng thêm các “stop” trong dovetail nên khi in sẽ cần một số bridges. Thiết kế trước đây có thể trượt xuyên qua hoàn toàn. Nếu mình nhận được phản hồi cho thấy kiểu nào được thích hơn thì mình cũng không ngại đổi lại.

Version 3.1 - Phát hành ngày 10 tháng 1, 2025:
Đã retrofit phần bo tròn mép đầu dovetail đực trên khung thường. Đồng thời tích hợp luôn các “stop”. Khi có stop thì tốt nhất nên lắp hệ thống theo hướng từ phải sang trái.

Version 4 - Phát hành ngày 16 tháng 1, 2025:
Bỏ các “stop” khỏi dovetail. Phần support bridges bắt buộc khi in bằng ASA, ABS, hoặc PC gần như không thể lấy ra khỏi rãnh.
Thêm khung 2 ngăn (split_frame4), ngăn kéo tương ứng (tiny_drawer4), và name plate (tiny_name_plate4). Lưu ý về name plate cho ngăn nhỏ: do diện tích tạo chữ nhỏ hơn, mình đề xuất in ở mức chi tiết cao nhất mà máy bạn cho phép. Mình dùng “0.10mm FAST DETAIL” trên Prusa MK4S của mình.
