(V2 Full Release!) Overheat Drum - Drum Mag Talon 50 Round siêu đơn giản

Version 2 hiện đã FULL release!

Cập nhật nhỏ 4/11/25 - Thêm tuỳ chọn follower lock key kèm key ring print-in-place. Sắp tới sẽ có một cập nhật hấp dẫn…

Cập nhật 1/13/25 - Sửa một lỗi nhỏ khi tạo chữ ở phần text đáy khiến xuất hiện một đường giống đường seam. (Đồng thời sắp xếp lại thư mục)

Cập nhật 1/10/25 - (V2.2) Thêm tuỳ chọn có text ở mặt đáy, thêm follower lock key để giữ follower cố định khi nạp đạn hoặc khi không dùng, và lại sửa phần chặn straight follower thêm lần nữa. (Nếu bạn đã in V2.1 thì chỉ cần cắt mấy cái nút nhỏ ở phía sau follower là dùng được)

Cập nhật 1/8/25 - (V2.1) Đổi phần chặn straight follower để nó hoạt động đúng thật sự🤦, làm phần nối cổ (neck connection) chắc hơn, và chỉnh một số tolerance.

Cập nhật 12/29/24 - Làm follower mới không cần ốc.

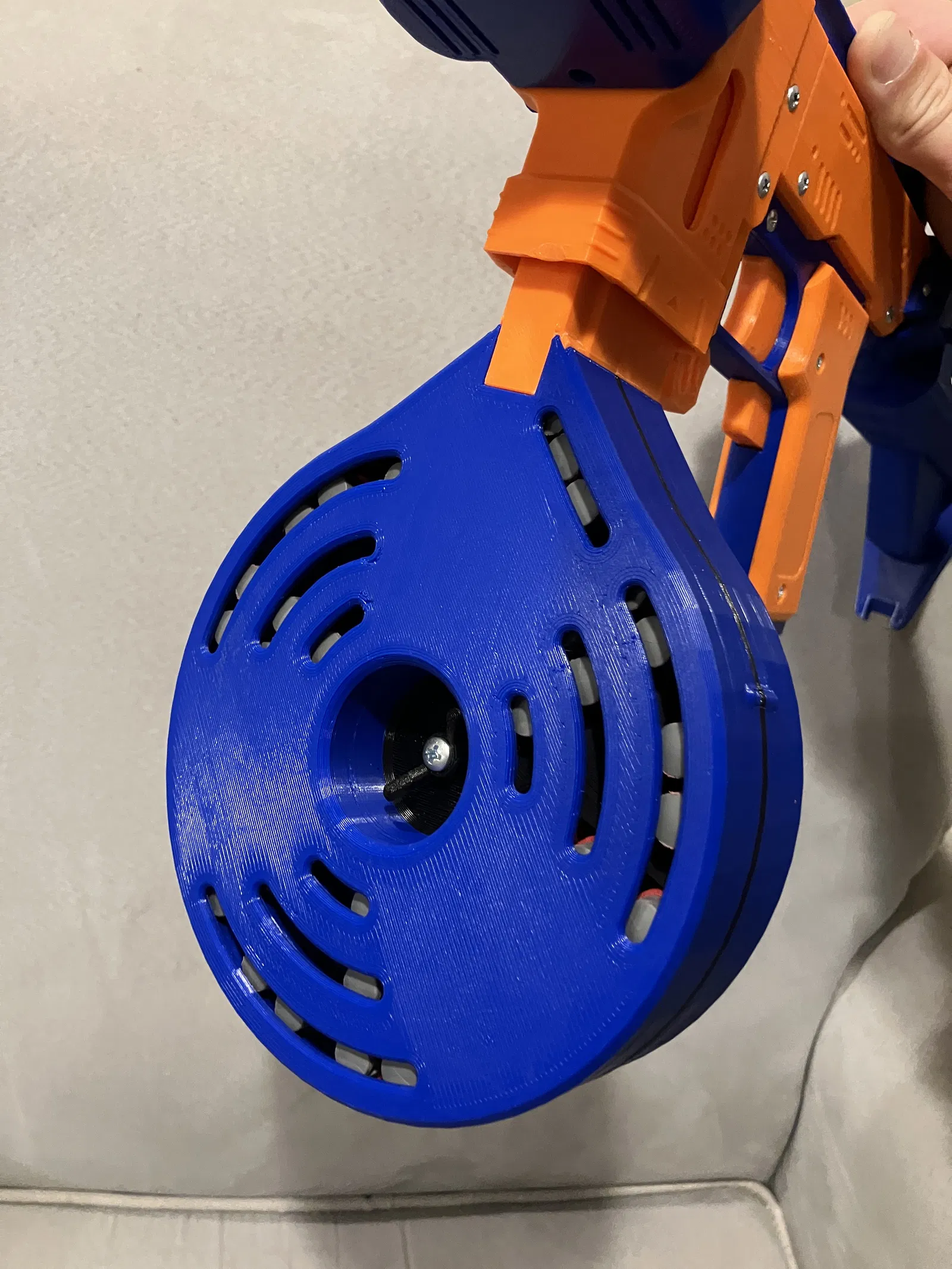

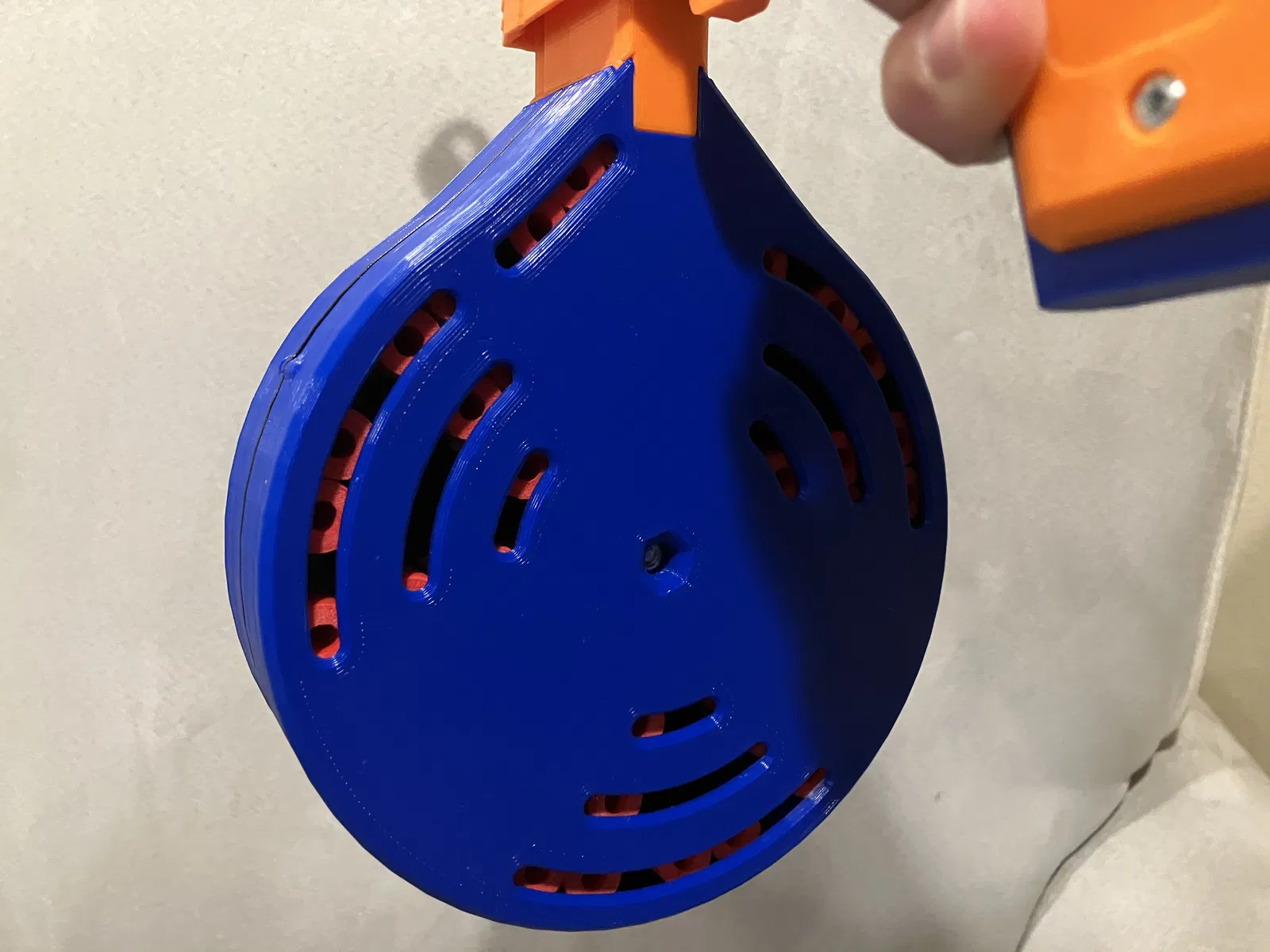

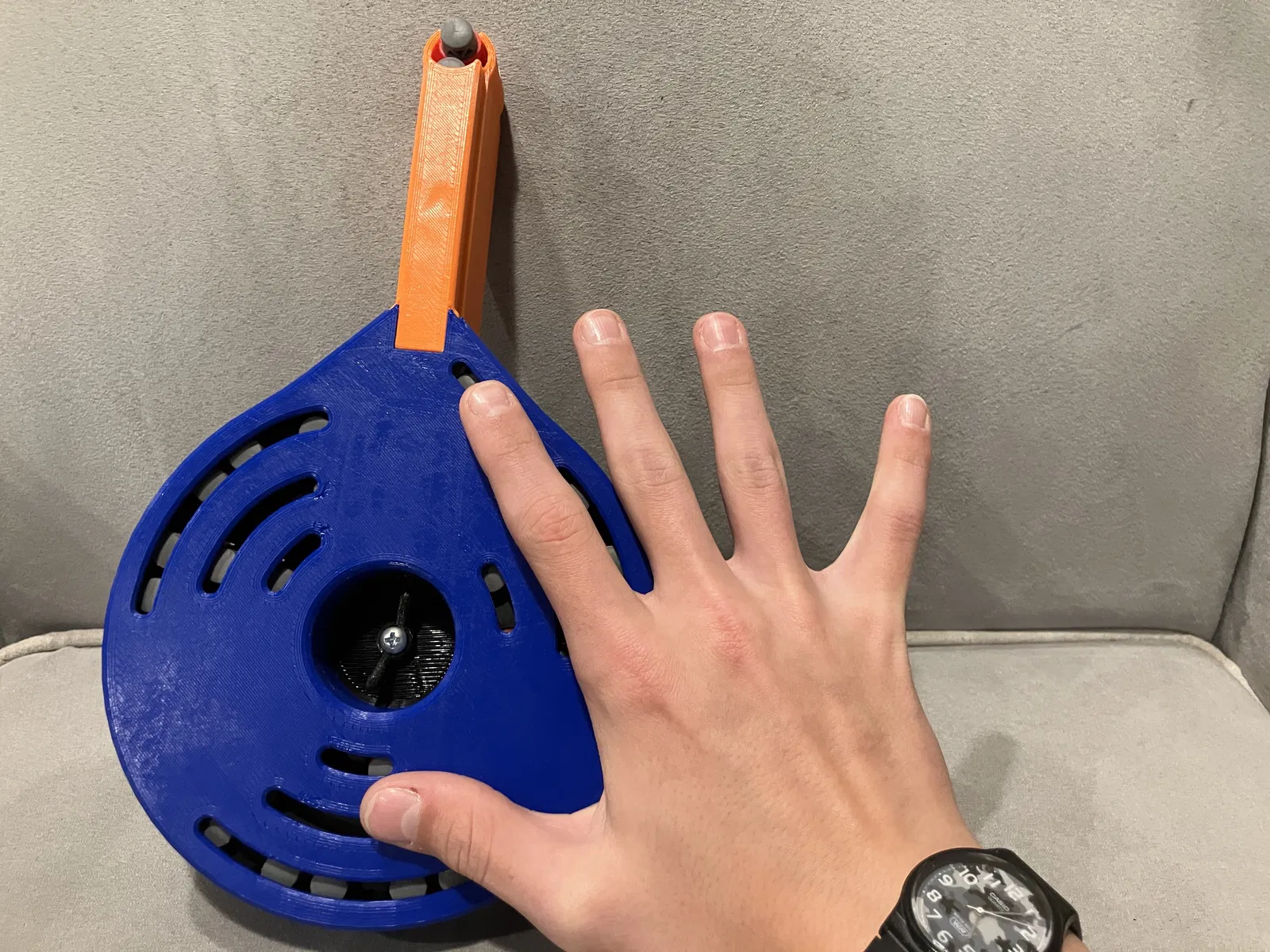

Giới thiệu Stupidly Simple 50-Dart Talon Mag hay còn gọi là Overheat Drum! Đúng như tên gọi, đây là một drum magazine 50 dart đơn giản, thiết kế cho magwell tương thích Talon. Mẫu này chủ yếu là 3D printed và cần: 1 ốc + ê-cu M4, 1 vòng bi 608, 5 chốt (pin) dày 2mm, và một clock spring. Dù dung lượng lớn, việc nạp lại rất nhẹ nhàng—chỉ cần mở thumbscrew ra, rồi bỏ darts vào các khe là xong. Mình cũng dự định bán mẫu này, nên nếu bạn không có máy in 3D mà muốn mua một cái, cứ liên hệ mình; mình sẽ gửi link Etsy ngay khi có. Nếu shop nào muốn bán thì có thể liên hệ mình tại [email protected]

Tự in belt holder cho Overheat drum tại !

Hướng dẫn

Version 2:

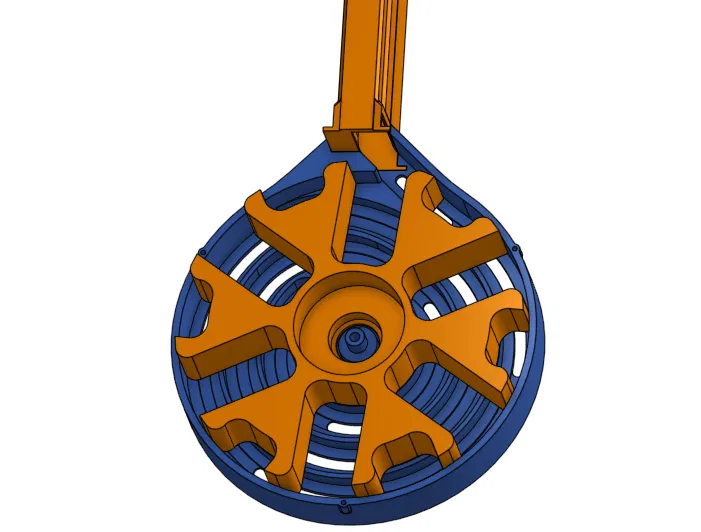

• Thiết kế lại toàn bộ drum mag!
• Làm main follower cao hơn
• Chừa chỗ cho thumbscrew và thay các con ốc khác bằng pin
• Thay đổi witness holes
• Làm chuyển tiếp cổ/hàng (neck/row) mượt hơn
• Giờ chạy được với spring yếu hơn, đỡ làm hư darts!

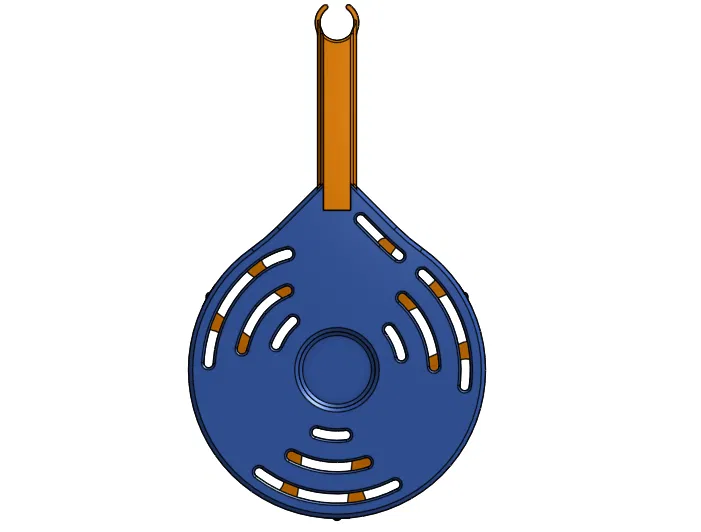

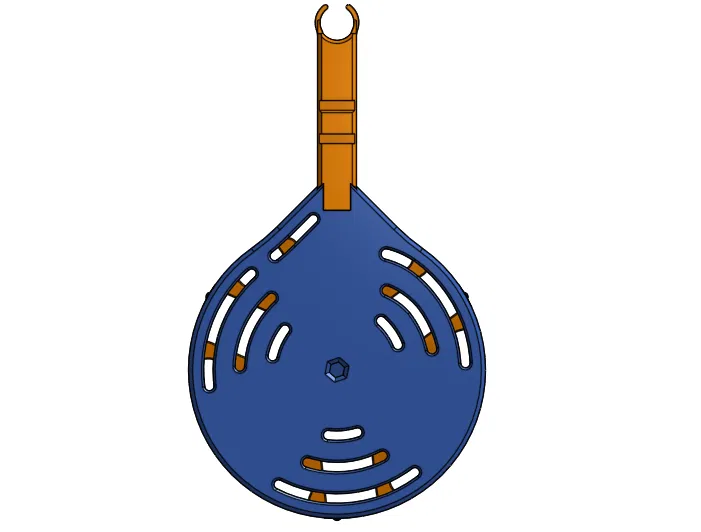

• Làm phần neck tháo rời được để một drum dùng được với nhiều magwell khác nhau! (Cũng vừa với máy in nhỏ hơn.)

Giờ làm neck mới dễ hơn! Mình có kèm file .step của phần neck base blank để mọi người gắn loại mag yêu thích của mình vào! Nhớ đăng dưới dạng remix để người khác dùng chung nhé!

Model này vẫn đang trong giai đoạn test nên có thể sẽ còn thay đổi và cải thiện. Mình còn một danh sách dài các cải tiến/bổ sung vẫn muốn làm.

In 3D (Printing)

Tất cả chi tiết đều vừa với máy in có vùng in 155mm x 155mm. PLA in rất ổn nhưng PETG hoặc vật liệu tương tự sẽ giúp chịu rơi tốt hơn. In với setting bình thường nhưng thêm 1 perimeter hoặc tăng infill. Hướng đặt chi tiết (print orientation) được ghi dưới từng part. Nên bật supports cho các phần neck.

(Nhớ đo từ đỉnh mag tới cuối magwell để chắc chắn mag vừa. Sắp tới sẽ có neck dài hơn.)

Lắp ráp (Assembly)

Danh sách linh kiện (Parts):

• Vòng bi 608
• 1x ốc M4x18mm loại thumb hoặc ốc thường ()
• 1x ê-cu M4
• 5x chốt kim loại 2mm x 10mm
• Clock spring/Drill press return spring 35mm x 6mm x 0.5mm (Loại này dùng rất chuẩn)
• Box spring (Bạn có thể dùng cái này và dây thép music wire 0.5mm)

Bảng tổng chi phí và BOM đầy đủ tại đây.

Main Follower:

• Bắt đầu bằng cách đặt vòng bi 608 vào lỗ trung tâm của Main Follower.
• Đảm bảo nó khít và được ấn vào hết cỡ.
• Đặt chốt 10mm vào lỗ trên Main Follower. (Khuyến nghị dùng keo siêu dính để giữ chốt)

Lắp clock spring (Clock Spring Installation):

• Đặt chốt vào đúng tâm ở đầu ngoài của lò xo rồi ép dẹt phần đầu lò xo quấn quanh chốt. Sau đó rút chốt ra khỏi lò xo.
• Cắt đầu trong của lò xo sao cho ngắn hơn 6mm rồi đưa đầu đó vào rãnh trên Body Back.
• Giờ đặt Main Follower vào vị trí, đưa chốt vào đầu ngoài của lò xo. (Có thể cần quấn/wind một chút) Đảm bảo vòng bi ôm khít trục vì điều đó sẽ giúp lúc nạp.

Gắn straight spring (Straight Spring Attachment):

• Bẻ hình chữ U ở cả hai đầu box spring
• Luồn đầu các talon springs vào straight followers.
• Trượt các phần Neck vào đúng phần Body tương ứng.

Lắp ốc/chốt (Screw Installation):

• Đặt ê-cu M4 vào lỗ lục giác trên Body Back.
• Đặt các chốt dài 10mm vào 4 lỗ trên Body Back và đảm bảo fit phải chặt.
• Đảm bảo các chốt không quá chặt trong lỗ trên Body Front.

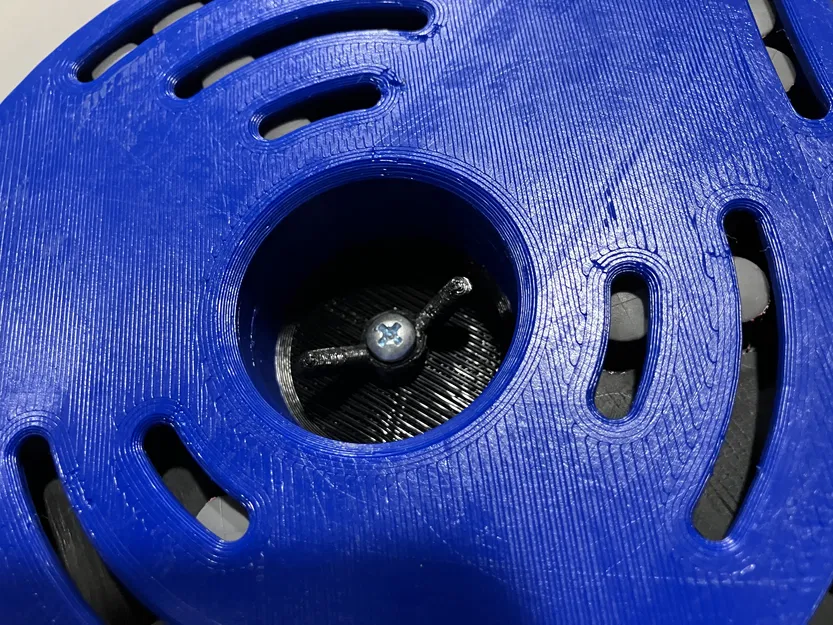

• Bắt hai phần Body lại với nhau bằng thumbscrew M4x18mm ở giữa.

Nạp (Loading)

Tháo ốc ra và lấy Straight Spring ra. Quấn Main Follower lùi lại ba vòng rưỡi, rồi đặt Straight Spring vào phần trong cùng của Main Follower. Cắm Follower Lock Key và nạp darts đầy các ngăn. Xong thì đặt nửa Body còn lại vào và bắt ốc lại. Khi muốn dùng drum, rút follower key ra là sẵn sàng.

Nếu bạn muốn ủng hộ dự án này và các dự án sau, cân nhắc mua mình một ly cà phê: buymeacoffee.com/ThompsonStudios

Liên hệ mình qua [email protected]

Chúc bạn in ngon lành!
