Khung gắn nguồn Mean Well RPD-60 cho Atari ST (520/1040)

Tui mới hốt được con Atari 520st(fm) cũ trên eBay, máy thì còn chạy được nhưng có một cái tụ điện bên phía 220v bị phồng thấy ghê quá.

Sẵn nhà đang dư cái nguồn Mean Well tui mua làm sơ cua cho con Amiga 1200, với lại tui cũng từng chế một cái cho máy A500 rồi, nên tui quyết định xài cái này để thay thế cho con ST luôn.

Cảnh báo: Dòng điện sống 220v cực kỳ nguy hiểm, có thể gây chết người đó nghen!

ĐỪNG CÓ thay nguồn trừ khi mấy bác biết chính xác mình đang làm cái gì.

Tui sẽ không chịu trách nhiệm nếu mấy bác tự làm bị thương hoặc làm hư hỏng thiết bị đâu à.

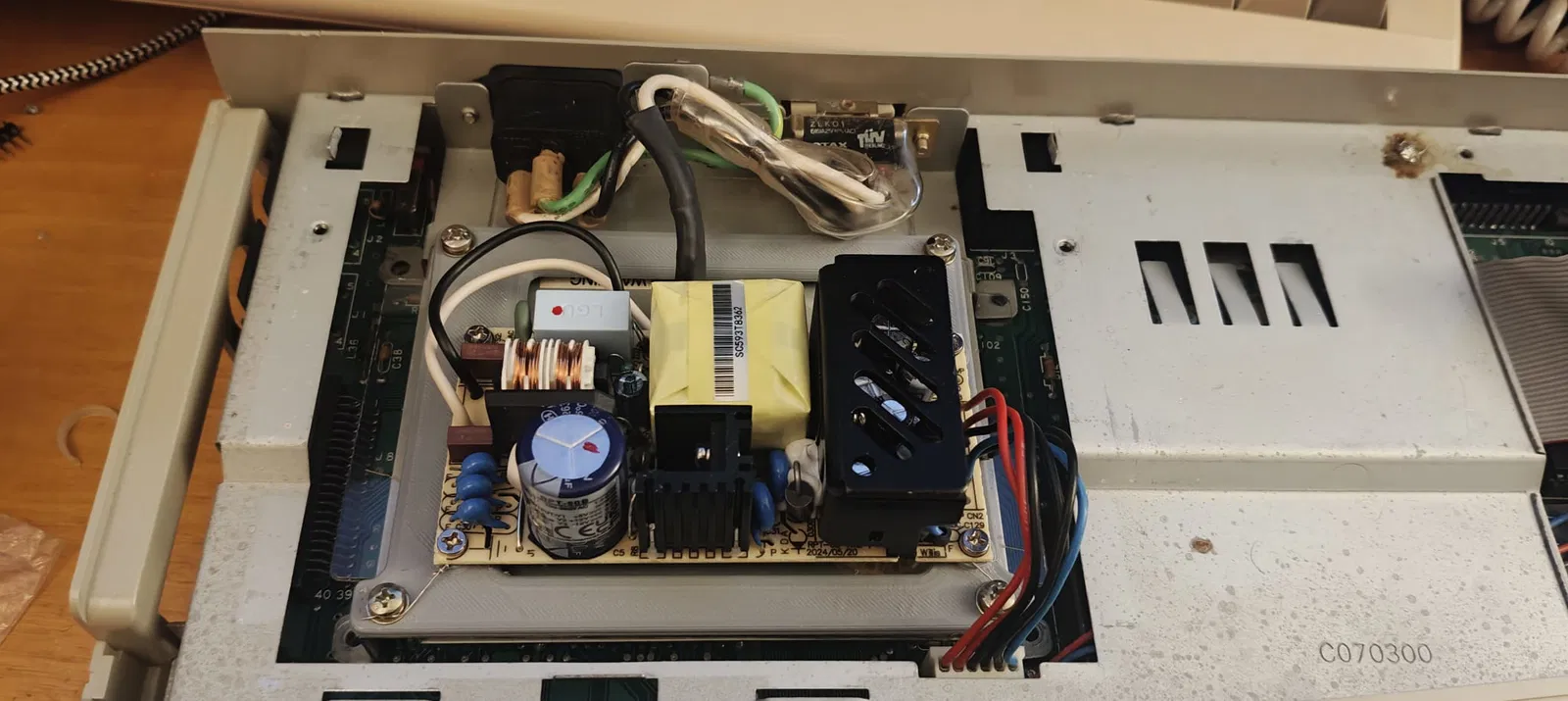

Mấy bác xài ốc cấy đồng (brass insert) M3 để gắn cái PSU vô khung in, rồi dùng ốc zin để gắn cái khung vô tấm đế bên trong máy Atari. Do tui hổng có sẵn đầu nối (connector) nên tui đã xả hàn mấy cái jack trên PSU ra, rồi hàn dây cáp zin từ máy Atari vô đúng vị trí trên bộ nguồn mới.

Tui cũng đã nối đất (tiếp mát) cho bộ nguồn mới bằng cách nối điểm mass dưới lỗ ốc của PSU vô mấy con ốc gắn tấm chắn RF (RF shield).
