Đèn bàn Cirrus Table Lamp in 3D (chụp đèn dạng trụ, họa tiết mây)

Bọn mình quyết định mở các thiết kế đèn cho cộng đồng maker và ai cũng có thể tự in một cái!

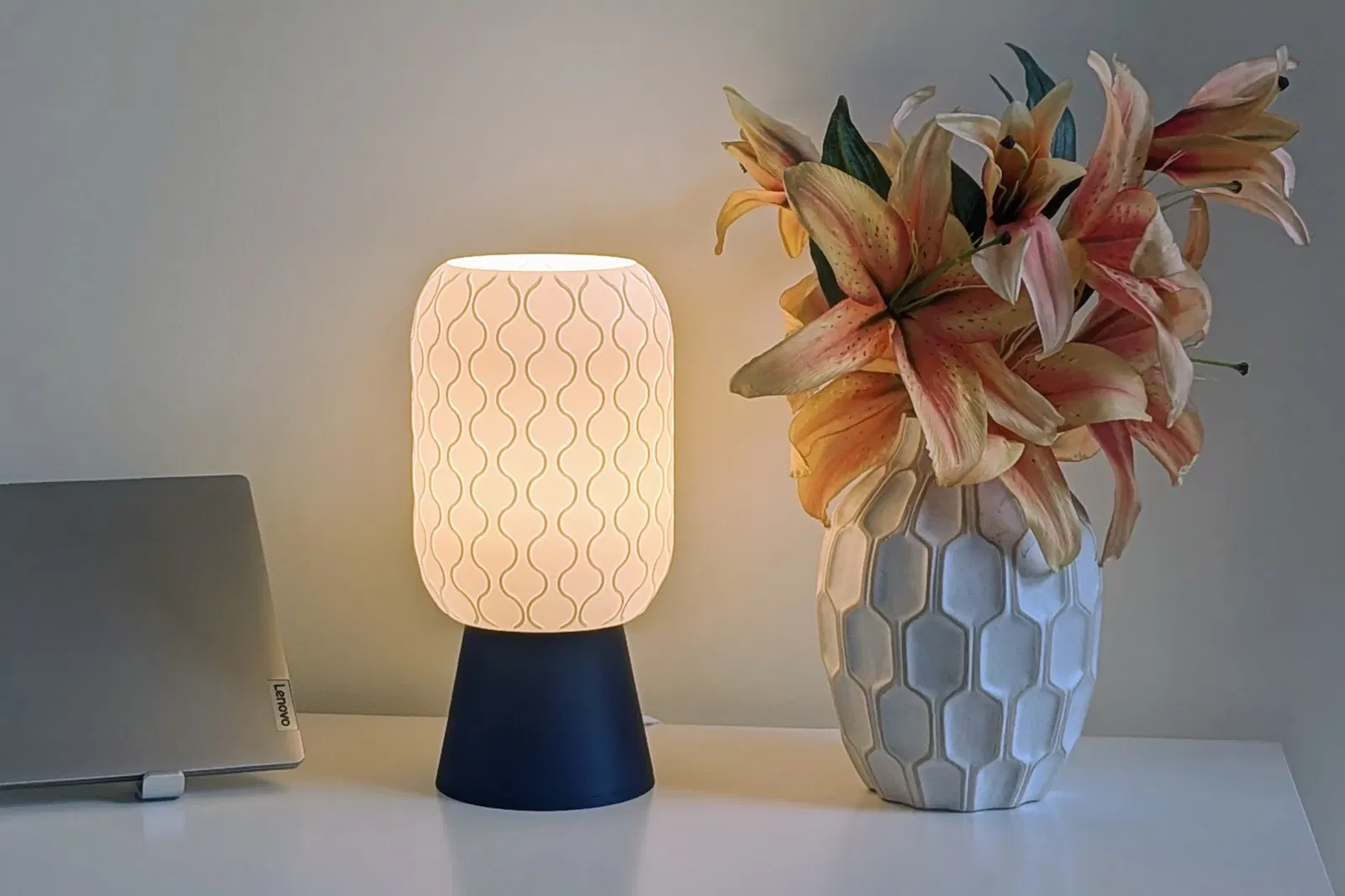

Cirrus Lamp là mẫu đèn bàn in 3D dạng hình trụ, được thiết kế tại Dryft Home, với bề mặt họa tiết chữ S uốn lượn lấy cảm hứng từ những đám mây ti (cirrus) mỏng, bay cao... và giờ bạn có thể tự in phiên bản của mình tại nhà! Nếu bạn không tự in được và đang ở Canada hoặc USA, cân nhắc ủng hộ tụi mình tại https://www.dryfthome.com.

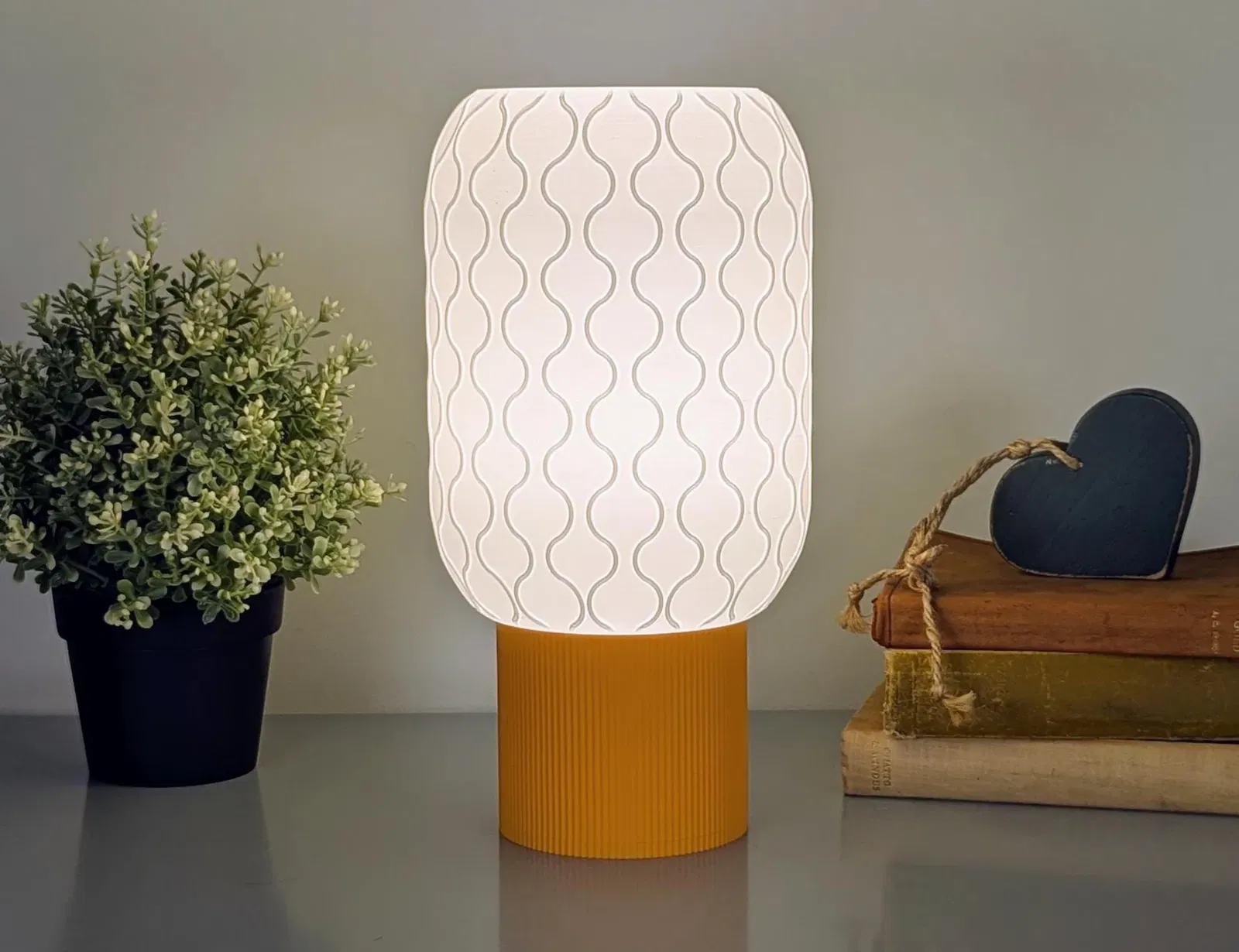

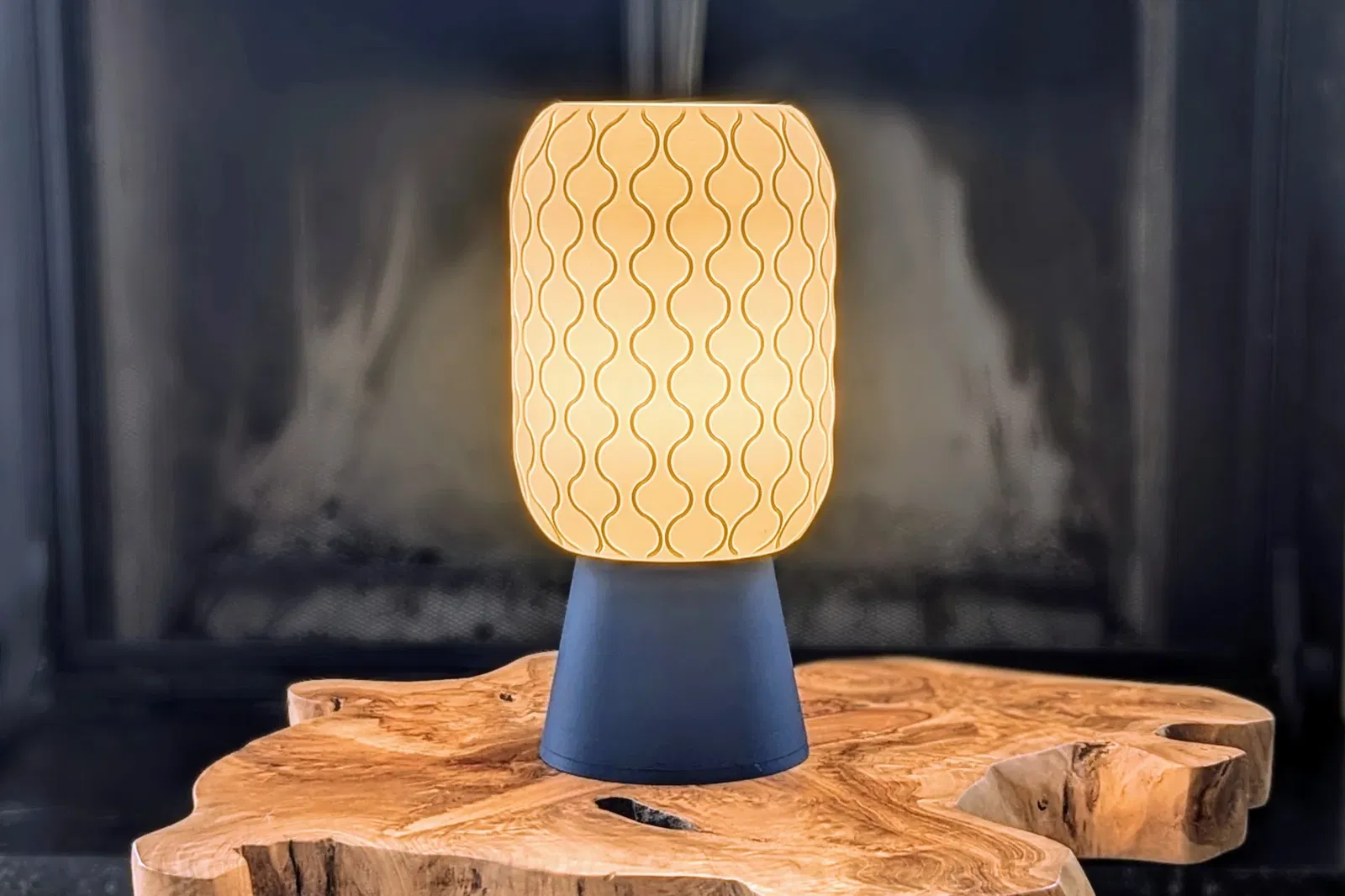

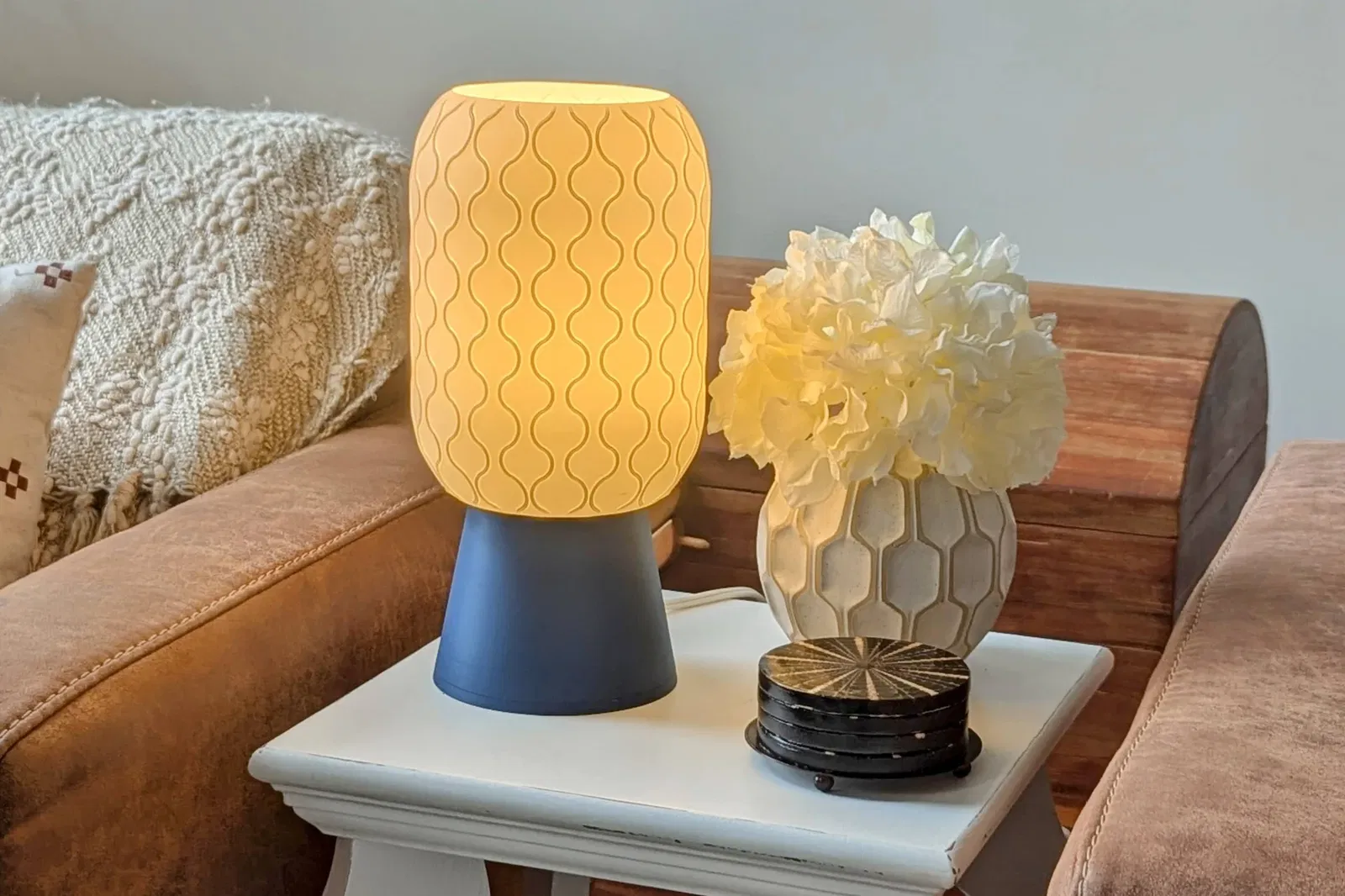

Chụp đèn Cirrus tạo ánh sáng dịu, đều, đồng thời vẫn khoe được chi tiết bề mặt, rất hợp để trên bàn làm việc, tủ đầu giường, hoặc góc đọc sách. Giống như tất cả các mẫu đèn của tụi mình, mẫu này được in 3D hoàn toàn và tương thích với một trong hai lựa chọn đế (Ridge hoặc Peak).

Thông số in rất quan trọng để ra thành phẩm sạch và đồng nhất. Vui lòng bám sát các thiết lập. Các profile này lấy từ Orca Slicer, nhưng có thể áp dụng lại dễ dàng trong hầu hết slicer hiện đại. Chụp đèn Cirrus được thiết kế để in đẹp ở vase mode và không cần supports.

Chi tiết in – Chụp đèn Cirrus

• Loại máy in: FDM

• Vật liệu: PLA - khuyến nghị màu trắng

• Layer height: 0.2 mm

• Kích thước: rộng 152mm, cao 205mm

• Filament cần: ~100g

• Kích thước nozzle: 0.4mm

• Line width: 0.7mm

• Sprial Vase mode: Bật

• Brim: Không brim

• Supports: Không

• Bottom layers: 6

• Infill density: 0%

• Tốc độ outer wall: 60mm/s hoặc thấp hơn

Chi tiết in - Đế đèn Peak hoặc Ridge

• Loại máy in: FDM

• Vật liệu: PLA - khuyến nghị filament matte

• Layer height: 0.2 mm

• Kích thước đế Peak: rộng 130mm, cao 100mm

• Kích thước đế Ridge: rộng 190mm, cao 195mm

• Filament cần: 90-140g

• Kích thước nozzle: 0.4mm

• Line width: mặc định

• Bottom/Top layers: mặc định

• Infill density: 15%

• Sprial Vase mode: Tắt

• Wall loops: mặc định (2)

• Brim: Không brim

• Supports: Không

• Seam position: Back

• Staggered inner seams: bật (checked)

• Scarf joint seam: Contour and hole

• Scarf joint speed: 75%

• Scarf joint for inner walls: bật (checked)

• Wall Order Ridge: Outer Inner

• Wall Order Peak: Inner, Outer, Inner

Với lock washer 40mm, hãy in bằng flexible filament. Tụi mình dùng 95A TPU, 10% infill, 1 wall loop, 3 upper và 3 lower walls.

Lắp ráp

Để lắp đèn, bạn sẽ cần một dây nguồn. Mình khuyên dùng dây dài khoảng 6ft, có công tắc inline dạng rocker đặt cách đui đèn khoảng 1.5-2'. Đui đèn cần bề ngang 40mm và có phần đáy ren (threaded base) giống như trong hình. Tụi mình thường dùng dây có đế cho bóng chuẩn E26 và phích cắm US, và bạn chỉ nên dùng bóng LED để giảm nhiệt (khuyến nghị 9W trở xuống).

Bạn có thể tìm dây đèn khá dễ trên mạng, nhưng nếu muốn đúng loại tụi mình dùng thì có trên web tại đây: https://www.dryfthome.com/products/table-lamp-cord?variant=45162499932217

Đây là video hướng dẫn lắp đèn:
https://cdn.shopify.com/videos/c/o/v/1761d9ace59a4949adf04db5f30c1c1f.mp4

Nếu bạn muốn bỏ qua phần in và lắp ráp để nhận đèn hoàn thiện thì có thể xem ở đây: https://www.dryfthome.com/products/mammatus-table-lamp-3d-printed-cloud-inspired-lighting-with-sustainable-design

Phương án đèn thả (Pendant)

Bạn cũng có thể dùng chụp đèn Cirrus làm đèn thả nếu muốn. Trường hợp này cần một dây pendant có đui 40mm dạng ren (threaded socket) và bộ canopy gắn trần. Bạn có thể tìm kiểu dây này online rất dễ với nhiều style khác nhau, còn nếu muốn đúng mẫu tụi mình dùng thì xem tại đây: https://www.dryfthome.com/products/pendant-light-cord

Giấy phép thương mại

Nếu bạn quan tâm việc in và bán các thiết kế đèn của tụi mình, vui lòng xem các tuỳ chọn giấy phép thương mại trên trang MakerWorld của tụi mình.
