Ngăn Kéo Thay Thế Cho Tủ Lưu Trữ (Kiểu Raaco)

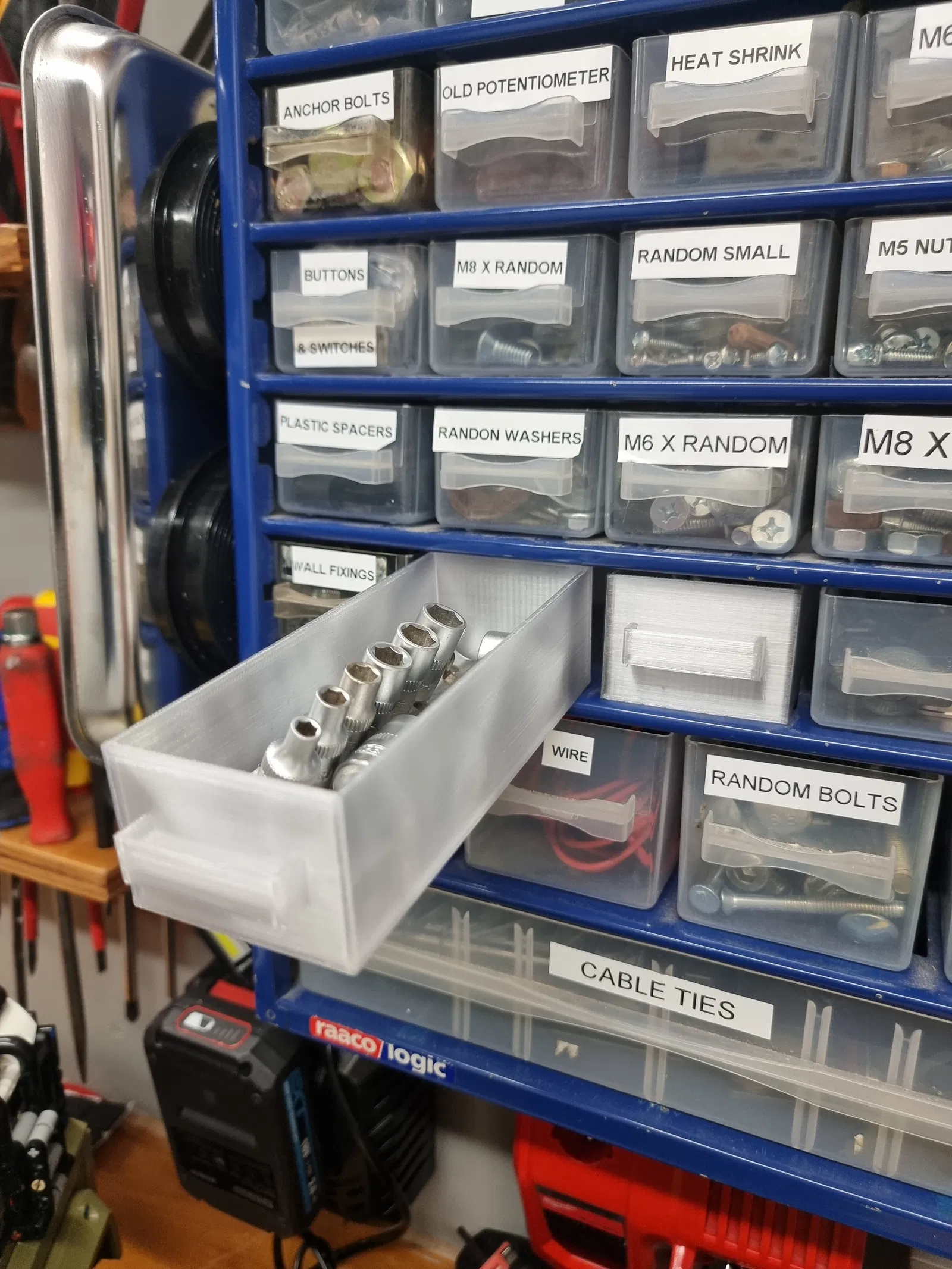

Đây là mẫu đầu tay của mình. Mình làm cái này vì tủ của mình bị thiếu 2 ngăn kéo, và mẫu này lắp vừa khít, có phần gờ (lip) hoạt động đúng chức năng để ngăn ngăn kéo trượt ra quá xa hoặc rơi lọt xuống dưới.

Thông số kỹ thuật:

• Chiều cao: 37mm

• Chiều rộng: 53mm

• Chiều dài: 138mm

Mình in bằng PETG Translucent. Vì mình dùng 4 wall loops (độ dày vách 2mm) nên ngăn kéo rất chắc, nhưng do vách dày nên sợi translucent nhìn sẽ gần như đục chứ không trong rõ.

Các thiết lập mình dùng:

• Layer Height: 0.16mm

• Wall Loops: 4

• Infill: Gyroid

• Bed Adhesion: Brim 5mm (object gap 0.1mm) để hạn chế cong vênh ở góc.

• Supports: Tree (Strong) bật.

• Top Z Distance: 0.2mm

• Interface Layers: 2 (cần thiết để đỡ phần tay nắm/gờ phía trước cho sạch).

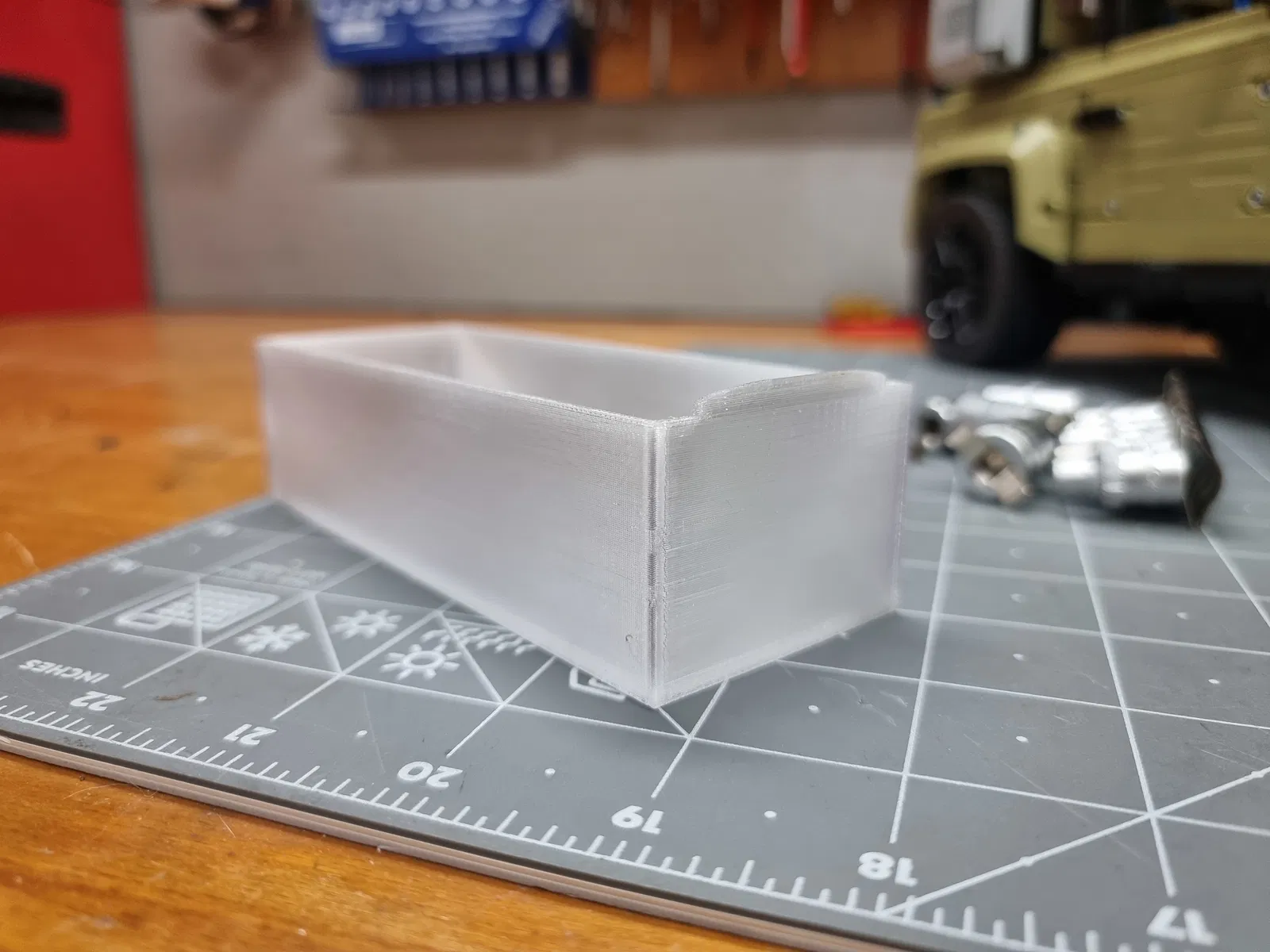

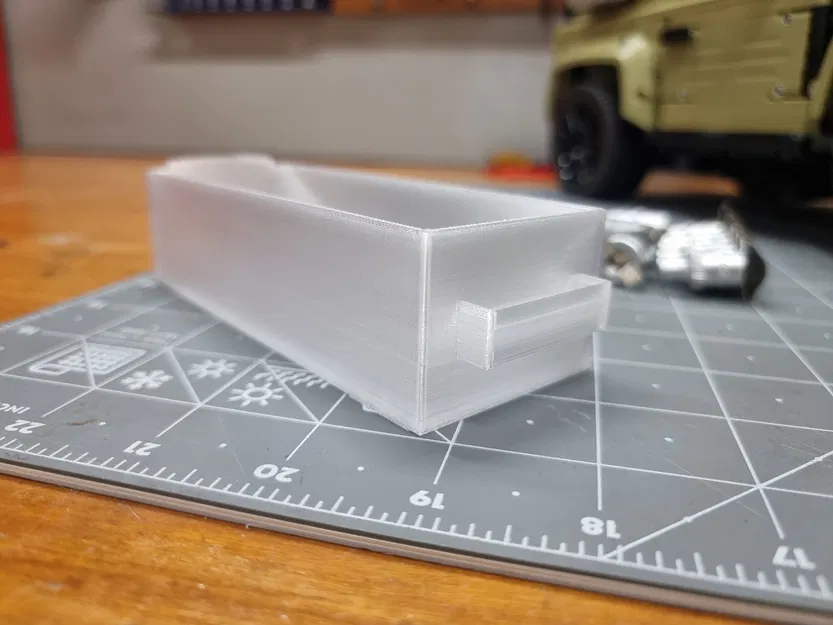

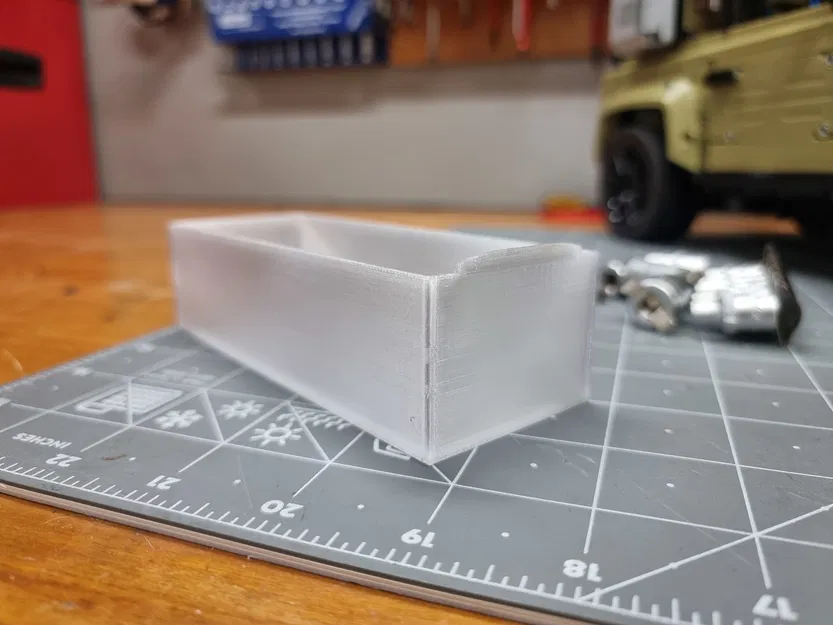

Phần gờ được thiết kế để hoạt động y như bản gốc. Chỉ cần trượt vào đúng khoang là nó sẽ “gài” lại như mong muốn. Nếu tủ của bạn có dung sai hơi khác, bạn có thể scale mẫu này khoảng 1% hoặc 2% trong slicer.

Thống kê in & hiệu năng:

• Lượng filament dùng: ~60g (PETG)

• Thời gian in: ~4 giờ 50 phút (test trên Flashforge AD5X)

Lưu ý: Khác với ngăn kéo Raaco zin, mẫu này không có rãnh để gắn vách chia bên trong. Mình thiết kế để dùng cá nhân, vì mình không cần chia ô.

Tương thích:

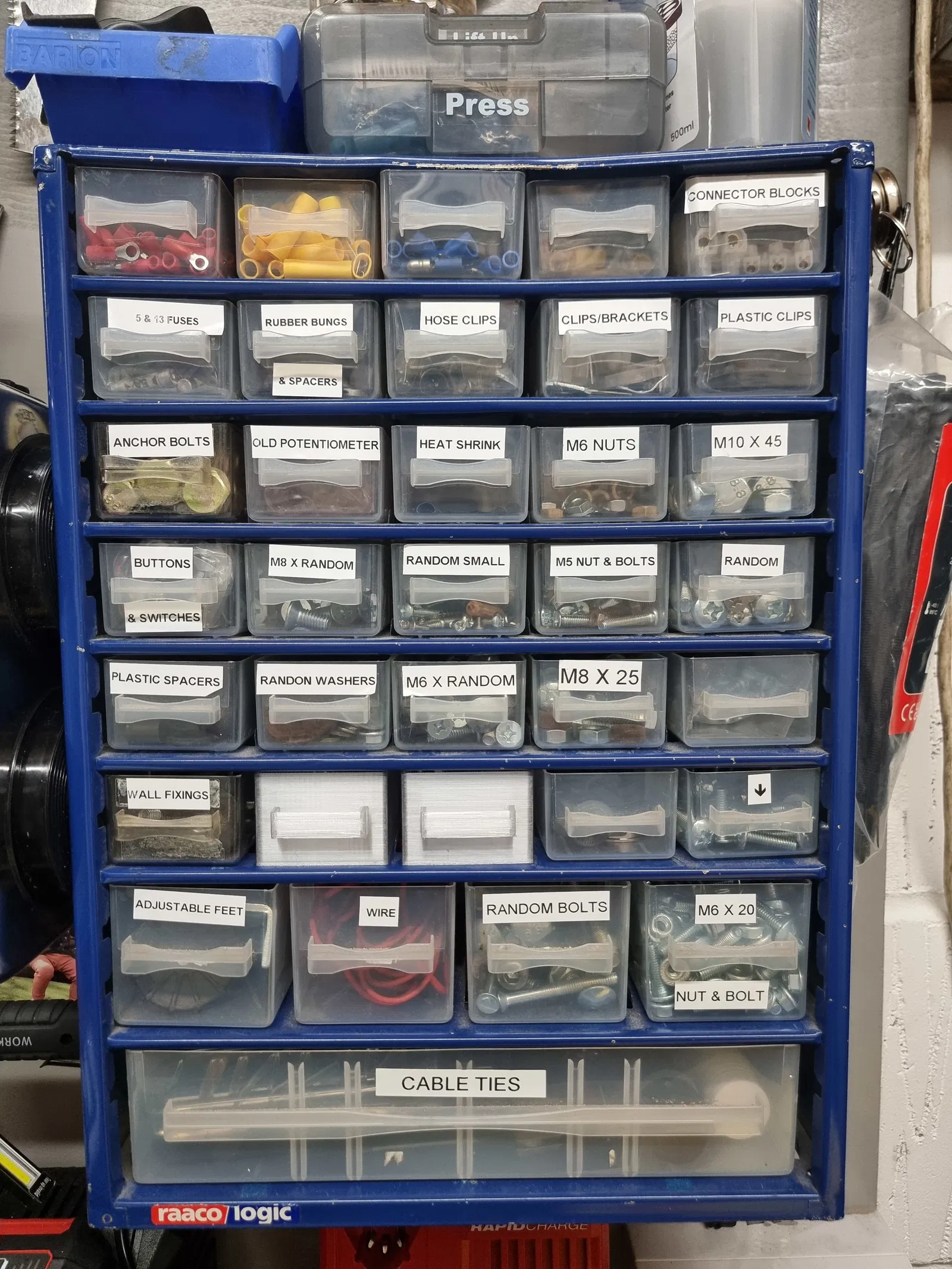

Đã xác nhận lắp vừa với các tủ ngăn kiểu Raaco (Raaco-style) có kích thước khoang tương ứng.

Mẫu này có thể tương thích với:

• Raaco (dòng Assorter / CarryLite / Storage Cabinet)

• Draper (Expert component cabinets)

• RS Pro (Metal storage cabinets)

• Tủ đồ nghề phổ thông (hay gặp ở Screwfix, Toolstation, hoặc Harbor Freight)
