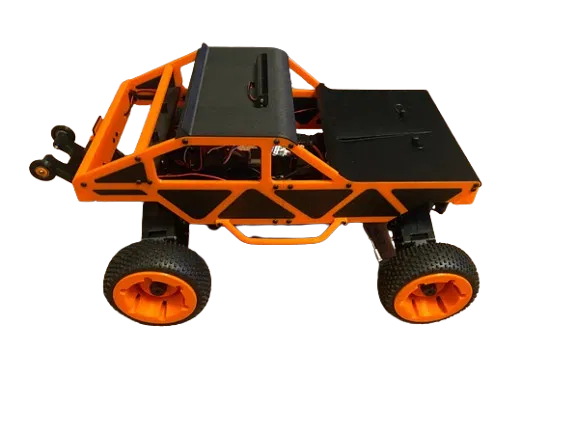

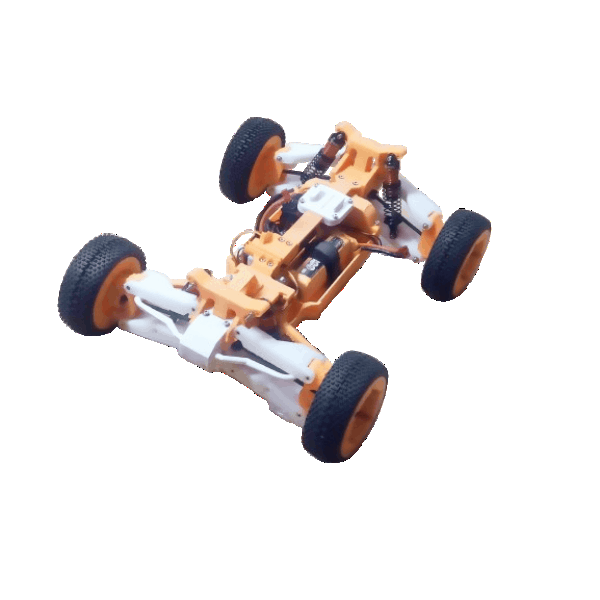

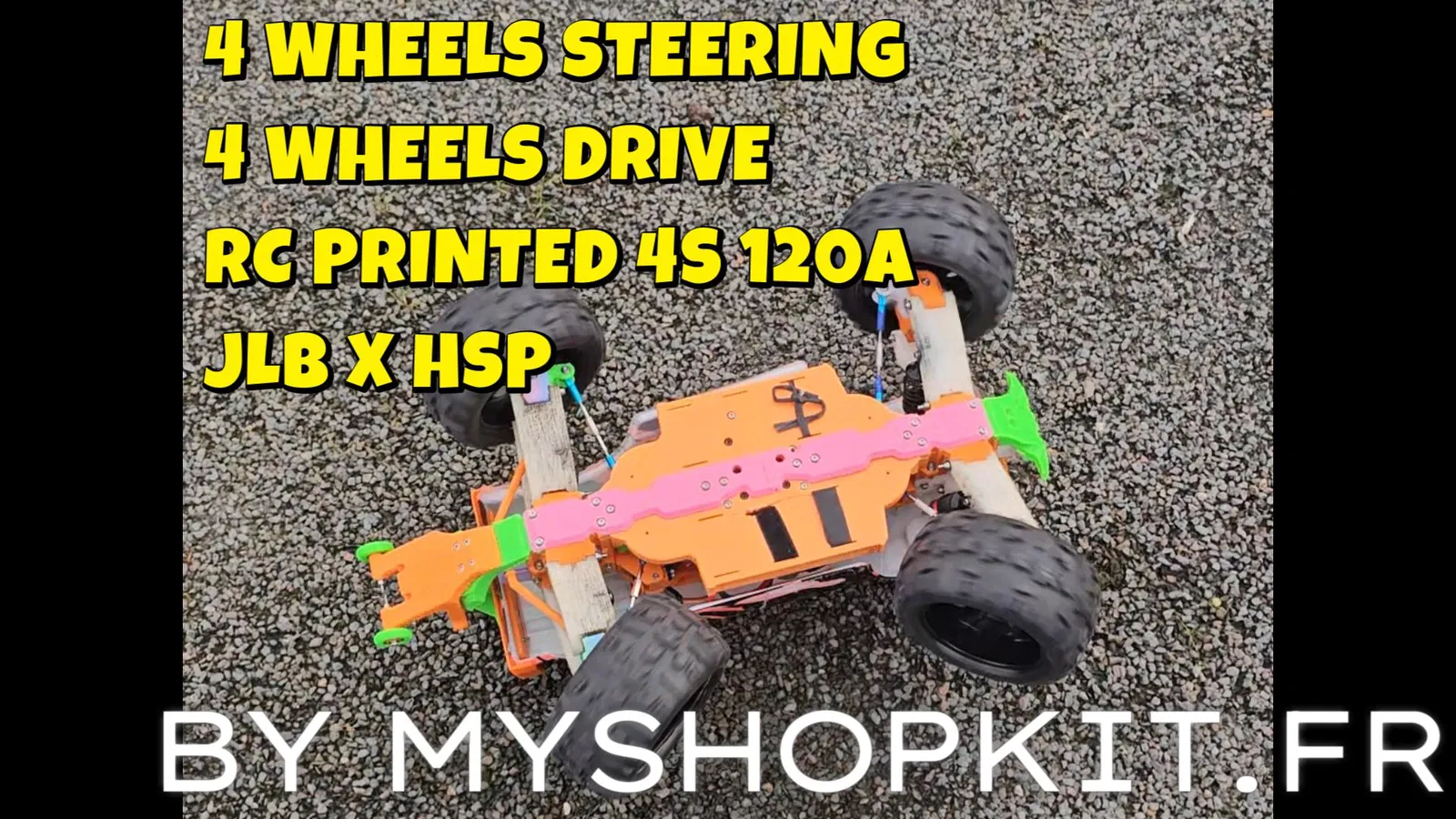

V5 JLB X HSP TRUGGY 1:8 4WS 4WD (Lái 4 bánh x Central Diff) Demo Free

Mô tả

Xe RC hiệu năng siêu cao tỉ lệ 1/8, có thể in 3D, dùng các linh kiện tiêu chuẩn của JLB CHEETAH J3.
Thiết kế đã được cải tiến, bền hơn rất nhiều so với bản gốc. Dễ sửa, chắc chắn, dạng module (modulable), chỗ pin lớn, tốc độ 100Km/h với 4S.

4WD và 4WS

– Tương thích Ender 3,

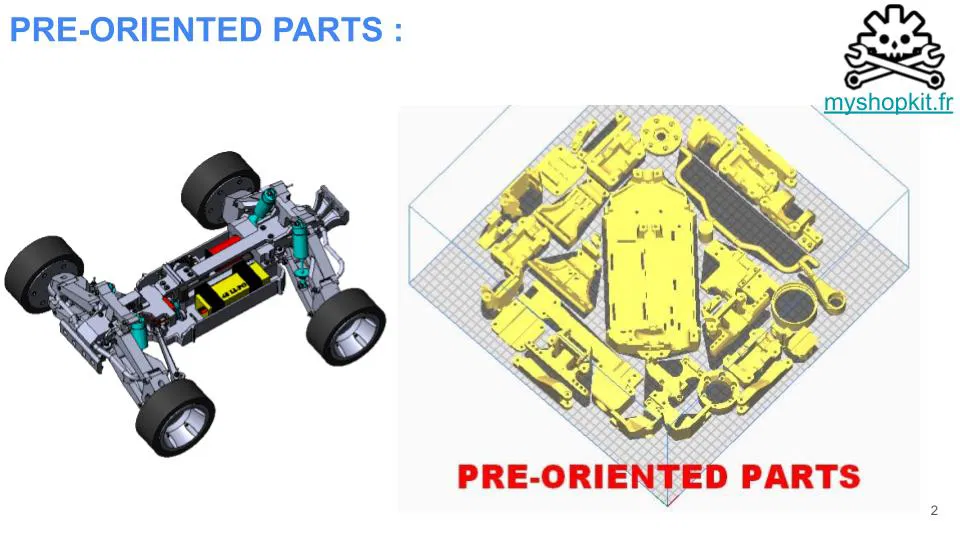

– STL đã được pre-oriented (sẵn hướng, in liền),
– Truyền động full metal,

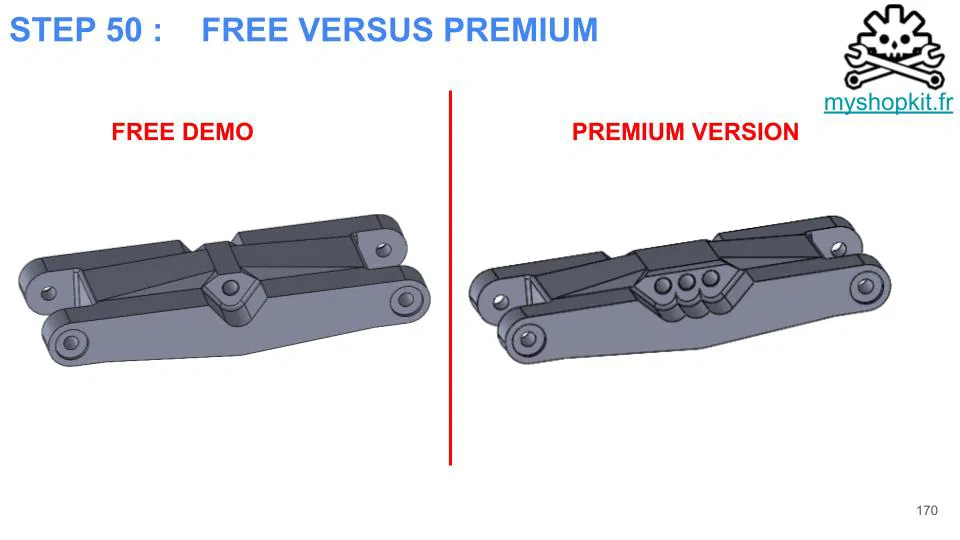

– 4 tay đòn = 1 tay đòn (Lowers và Uppers),
– Modulable,
– Chỉ dùng vít/long đền/ê-cu M3
– Wheel Hub 17mm

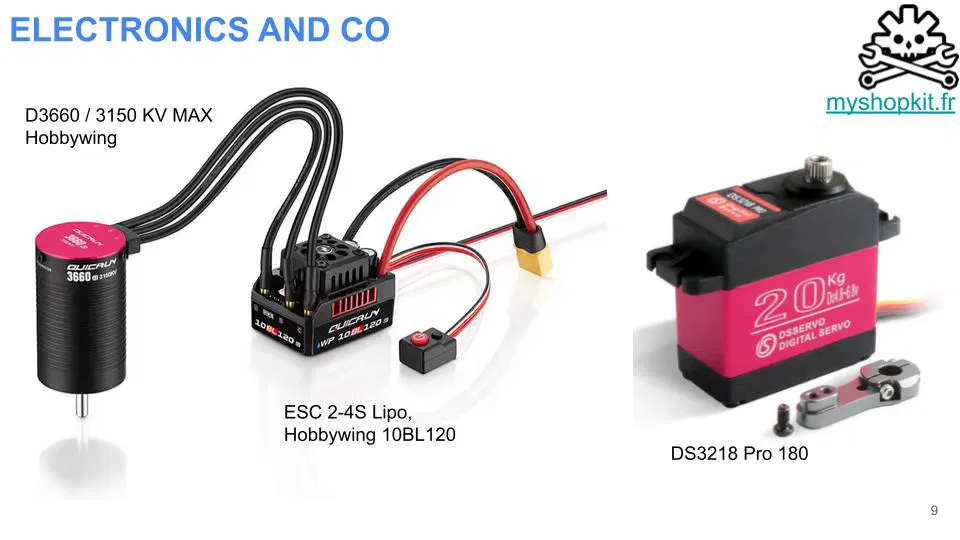

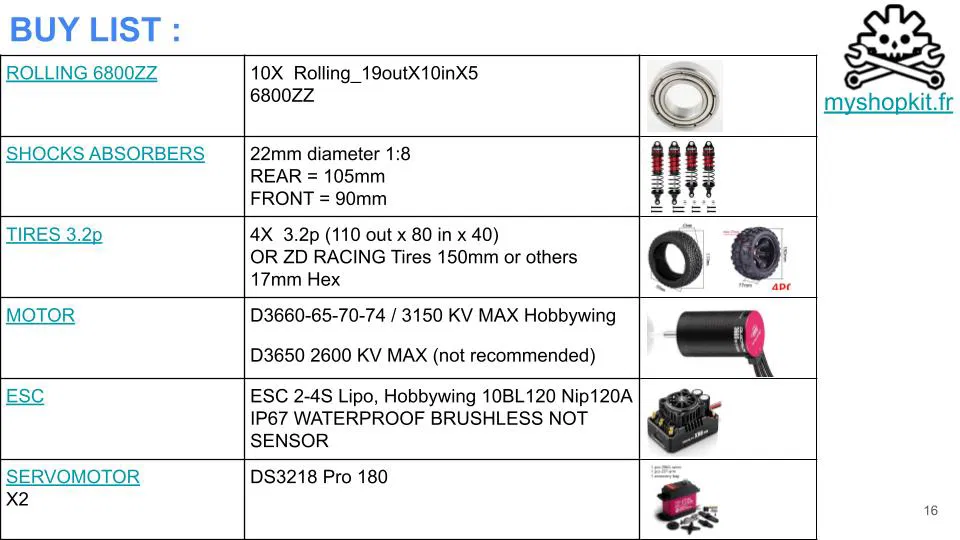

Phần điện tử khuyến nghị:

– D3660 3150KV trục 5mm

– Pin 4S 4500mah 60C

– ESC 10BL120

– Servo DS3218 PRO 180deg

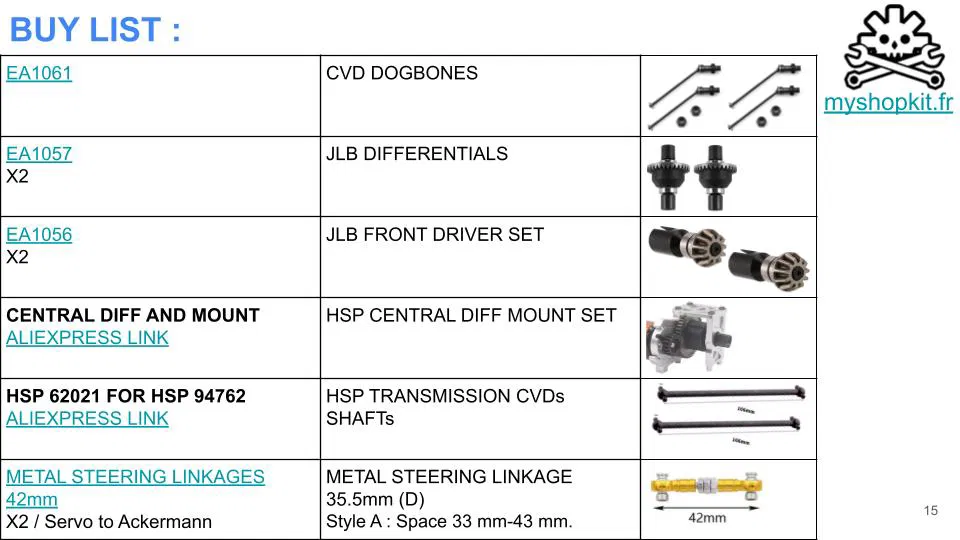

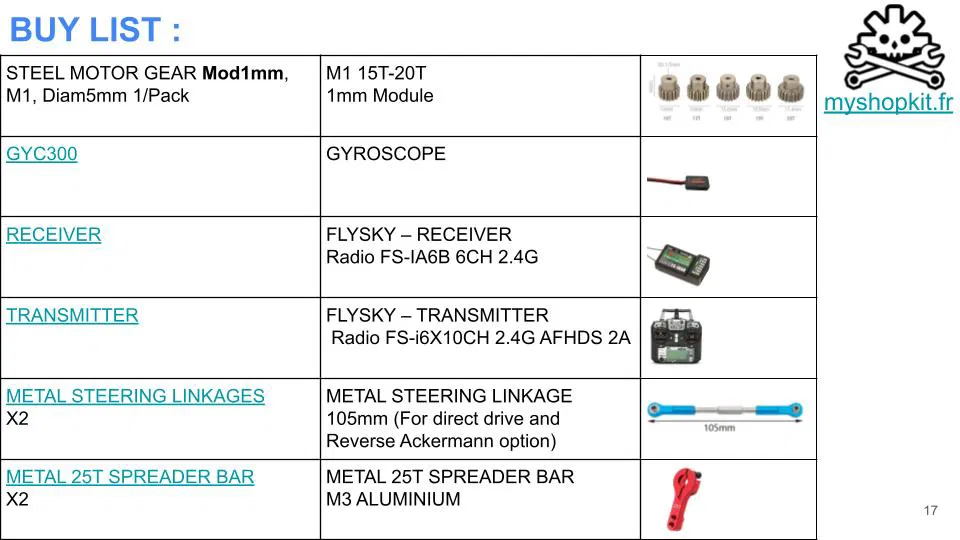

Phần cơ khí khuyến nghị: (kèm mã REF để tìm trên Aliexpress)

– Bánh răng pinion thép M1 14T – 20T

– Vòng bi 6800ZZ ABEC 7

– (X2) Bánh răng trước cho Diff (REF: EA1056)

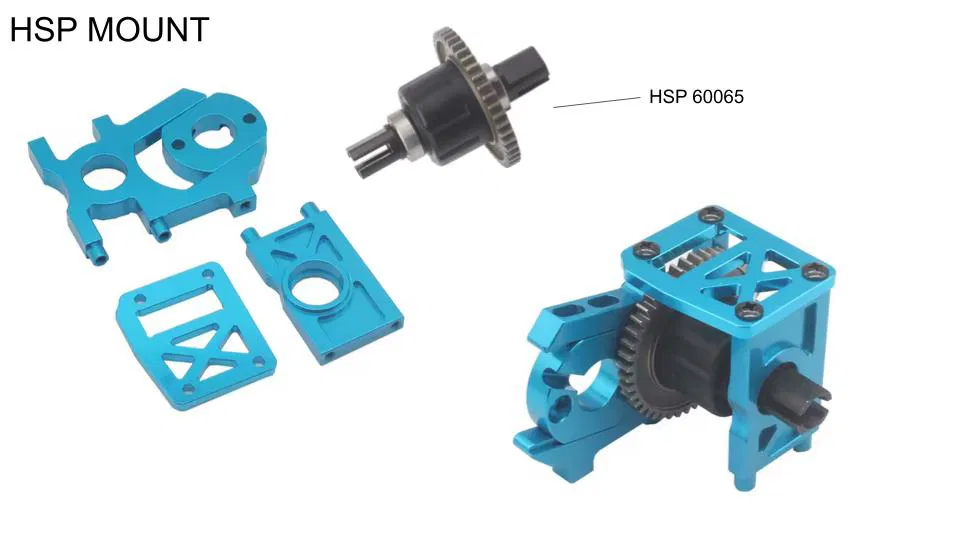

– Bệ motor HSP (REF: HSP MOTOR MOUNT)

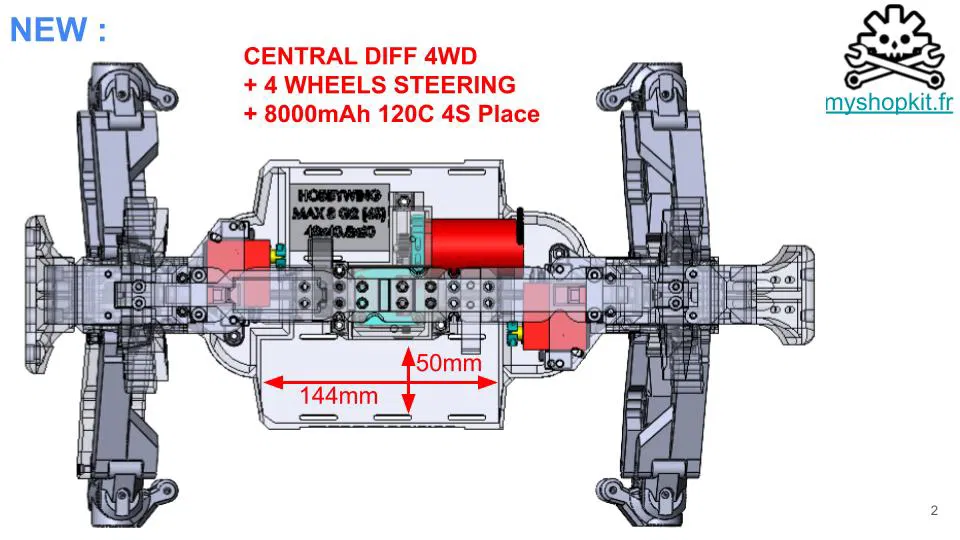

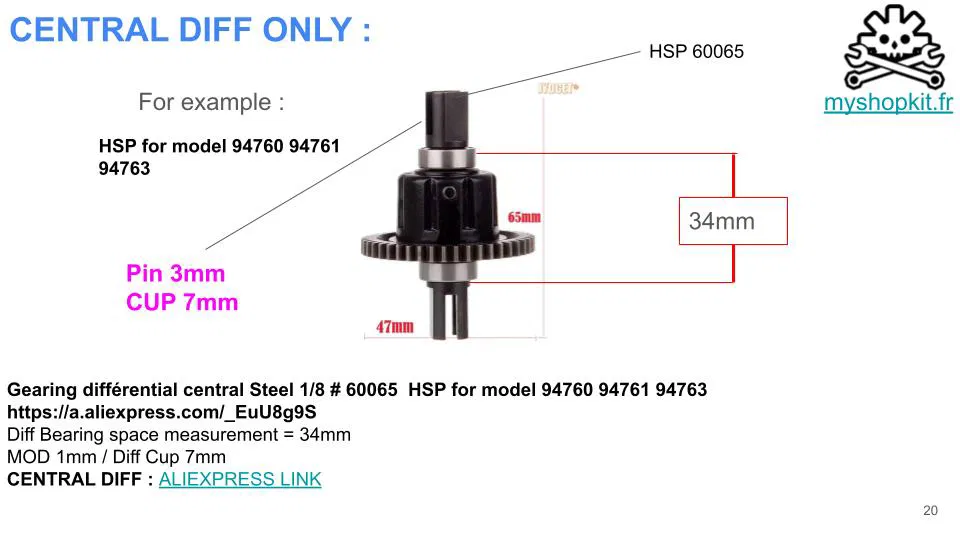

– CENTRAL DIFF (REF: HSP 60065)

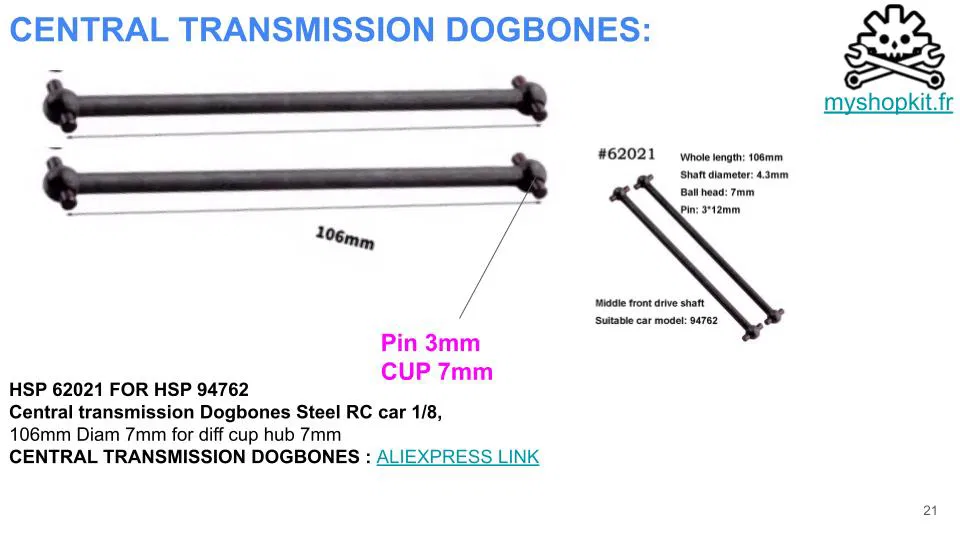

– (X2) Trục truyền dogbones 106mm, cốc 7mm, chốt 3mm (REF: HSP 62021 FOR HSP 94762)

– Bộ vi sai (REF: EA1057)

– CVD (REF: EA1061)

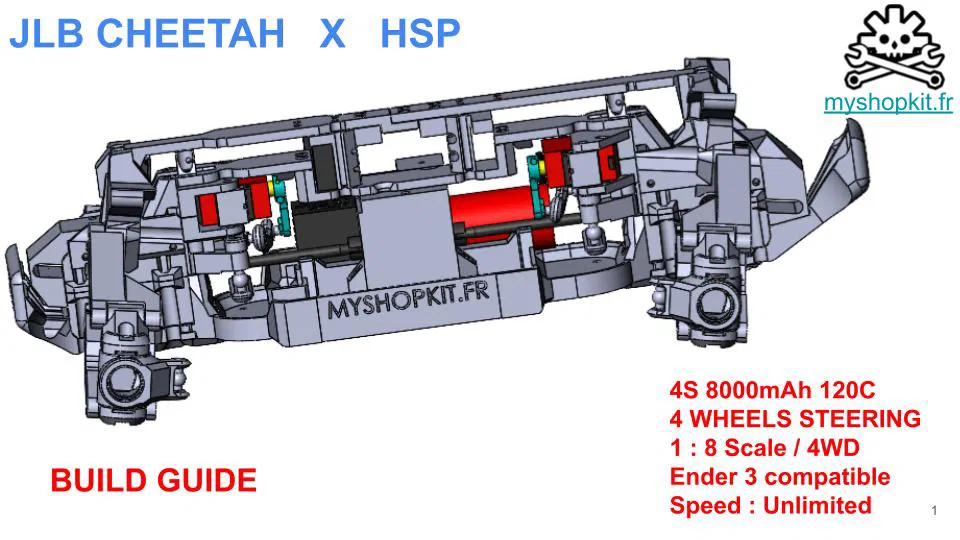

HƯỚNG DẪN LẮP RÁP:

https://docs.google.com/presentation/d/1jabhHdwHruR_a4ibou3fMm3Z3C0JivmusydT-Vo3oH4/edit?usp=sharing

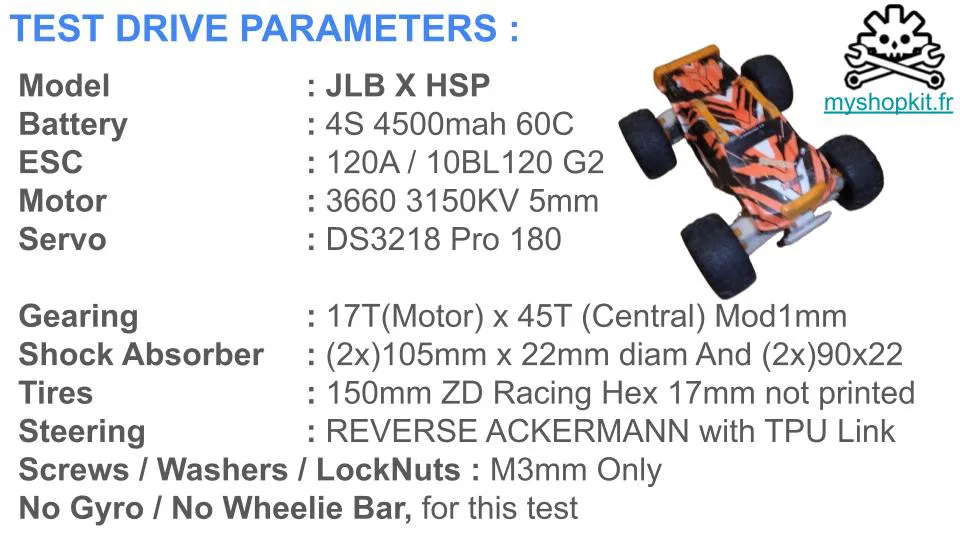

DRIVE TEST :

LINK VIDEO LẮP RÁP:

BẢN PREMIUM CÓ:

• Hệ lái REVERSE ACKERMANN mới – tốt nhất để đạt góc lái tối đa

• Hệ lái DIRECT DRIVE mới – tốt nhất cho Bash

• Steering Cup Hubs và linkage mới

• Bệ gắn pin bên hông bổ sung mới

• Chassis mới: Slim / Medium / Wide / Extra Wide

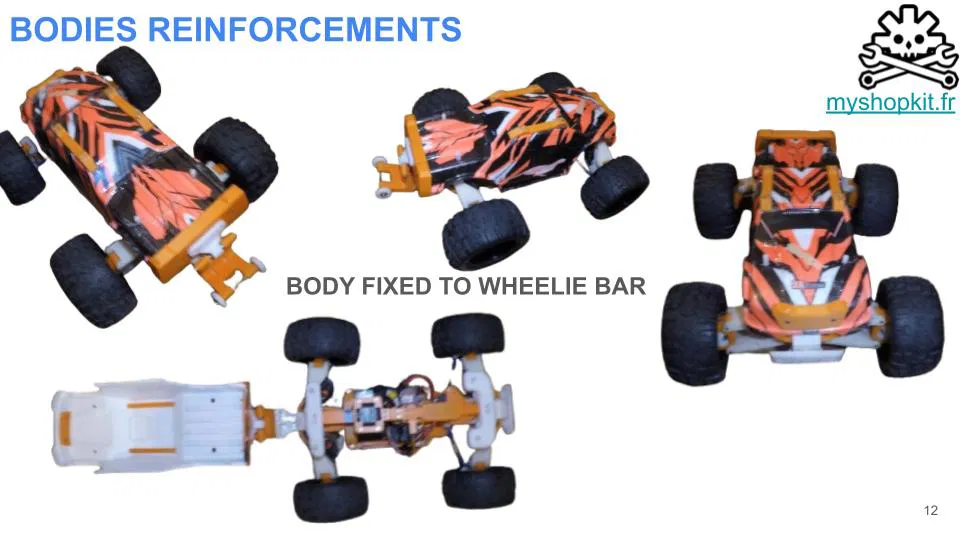

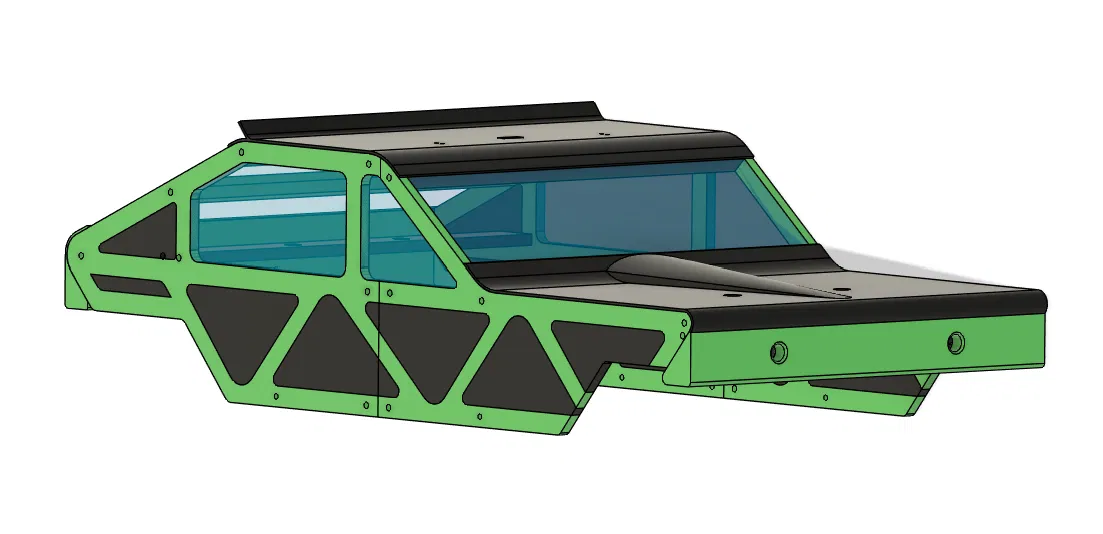

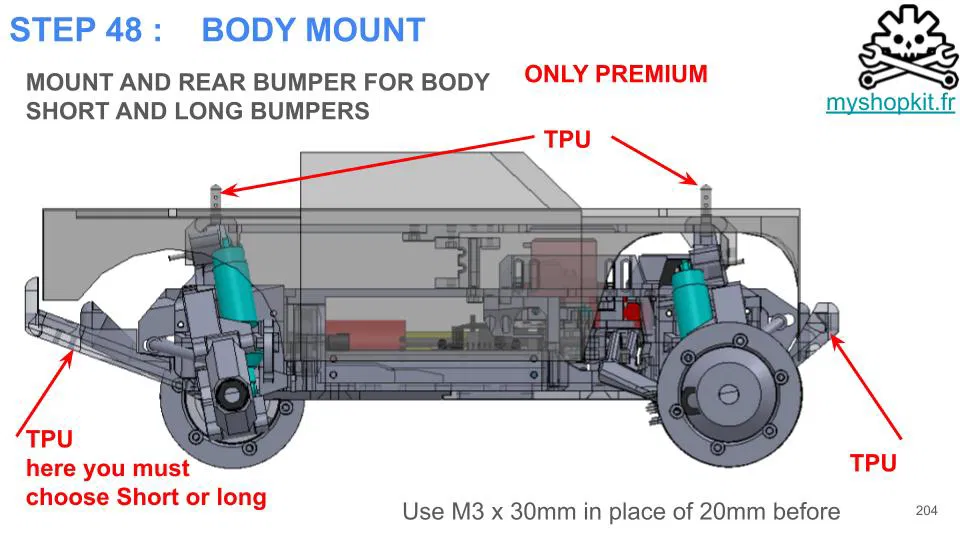

• Body Mount mới + bảo vệ phần trên của body

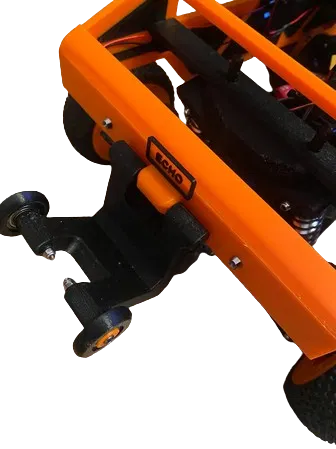

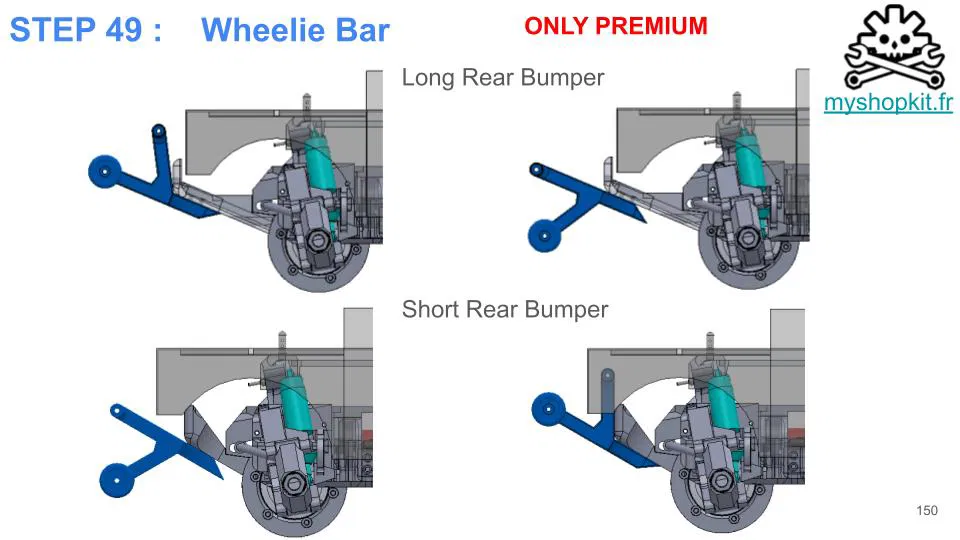

• Wheelie Bar mới

• Đủ loại bệ motor D36 D42 D49++

• Bộ STL và offsets cho mọi cỡ mâm (RIMS)

• Hỗ trợ DUAL Motors bằng PLA hoặc kim loại

• Nắp che truyền động DUAL Motors bằng PLA hoặc kim loại

• Chỗ đặt ESC lớn Hobby wing Max8(6S) hoặc Max6(8S), hỗ trợ đặt đôi

• Khoang pin lớn

• Bảo vệ FPV

• Tấm bảo vệ phía dưới

• Ngàm gắn Gopro

• Thêm lỗ để tinh chỉnh

• Cập nhật và nâng cấp mới

• Lời cảm ơn từ tác giả

DRIVE TEST :

Drive test 3 :

Drive test 2 :

Drive test 1 :

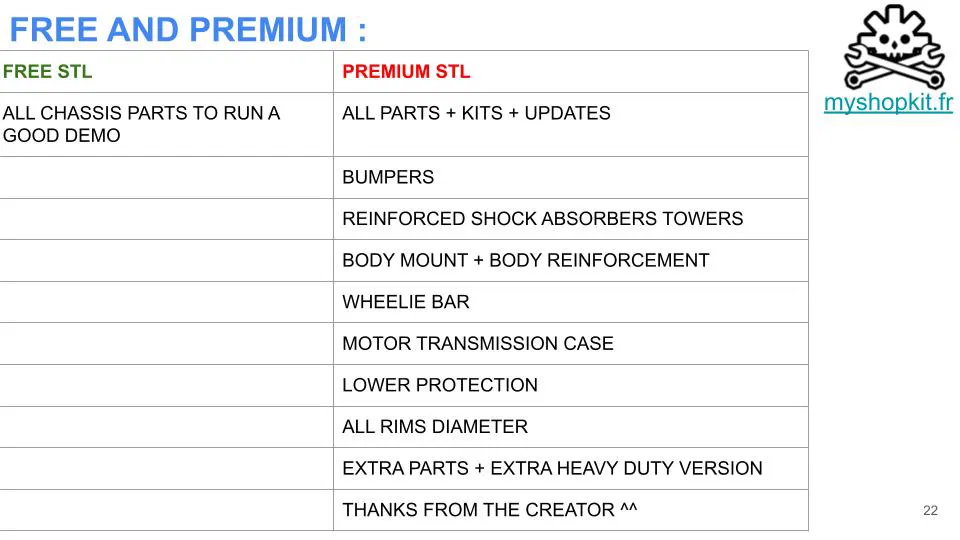

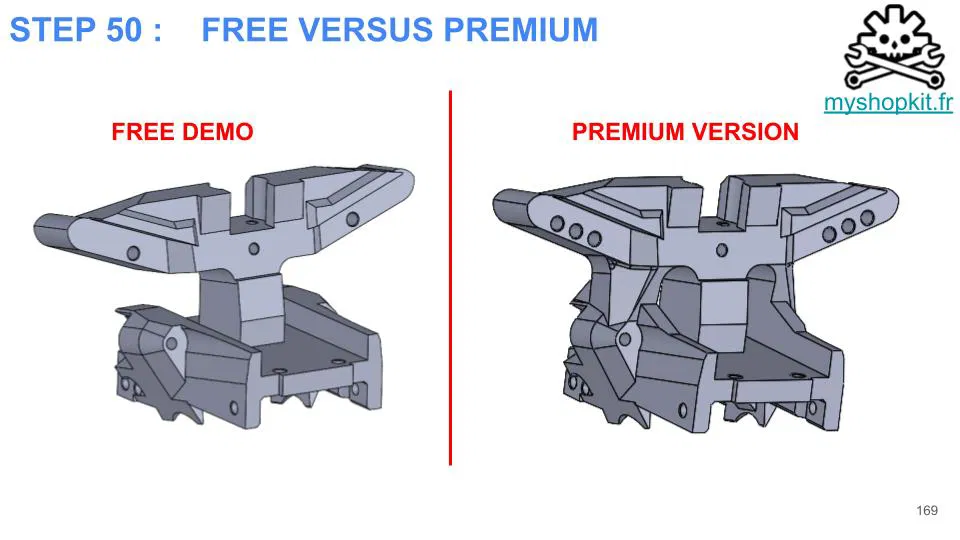

BẢN FREE CÓ:

• ĐỦ CÁC PHẦN ĐỂ CHẠY MỘT BẢN DEMO ỔN ÁP ;)

• Hệ lái REVERSE ACKERMANN mới – tốt nhất để đạt góc lái tối đa

• Bản chassis Slim

• Bệ motor PLA D36 D42

• Hỗ trợ dùng bệ motor kim loại

• RIMS hexa 17mm

• Hỗ trợ vị trí đặt ESC tiêu chuẩn

• Không có thêm phụ tùng (additional parts)

• Không có cản (bumpers)

• Không có bảo vệ gầm (Lower Protection)

• Không có willie Bar

• ...

LINK BẢN PREMIUM:

Website chính thức

https://myshopkit.fr/

Printables

Cults

https://cults3d.com/fr/cr%C3%A9ations/v6-jlb-cheetah-rc-car-truggy-1-8-4ws-4wd-premium

Cgtrader

https://www.cgtrader.com/3d-print-models/hobby-diy/robotics/v6-jlb-cheetah-x-hsp-rc-car-truggy-1-8-4ws-4wd-premium

Creality

https://www.crealitycloud.com/model-detail/v6-jlb-cheetah-x-hsp-rc-car-truggy-1-8-4ws-4wd-premium?source=22

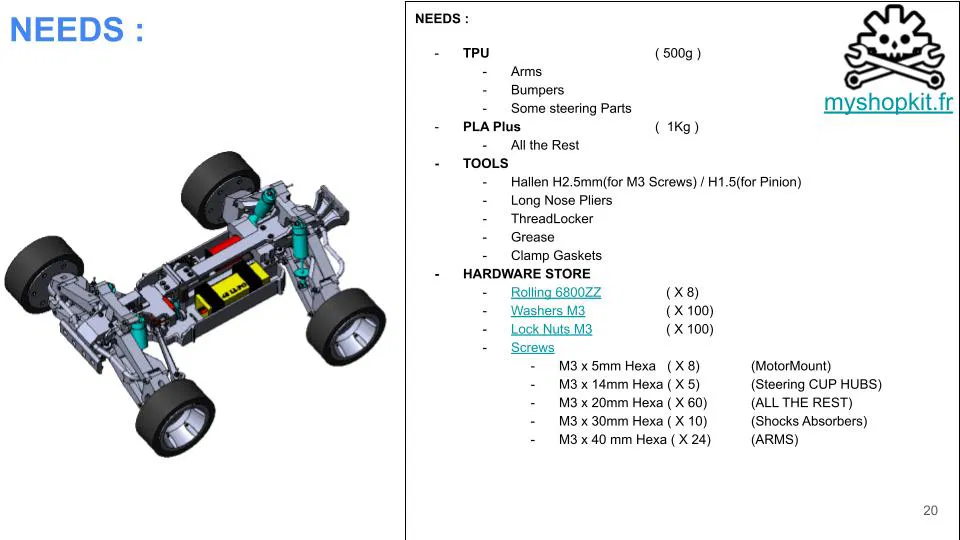

CẦN :

-   TPU           ( 500g )

Arms

Bumpers

-   PLA Plus      (  1Kg )

Tất cả phần còn lại

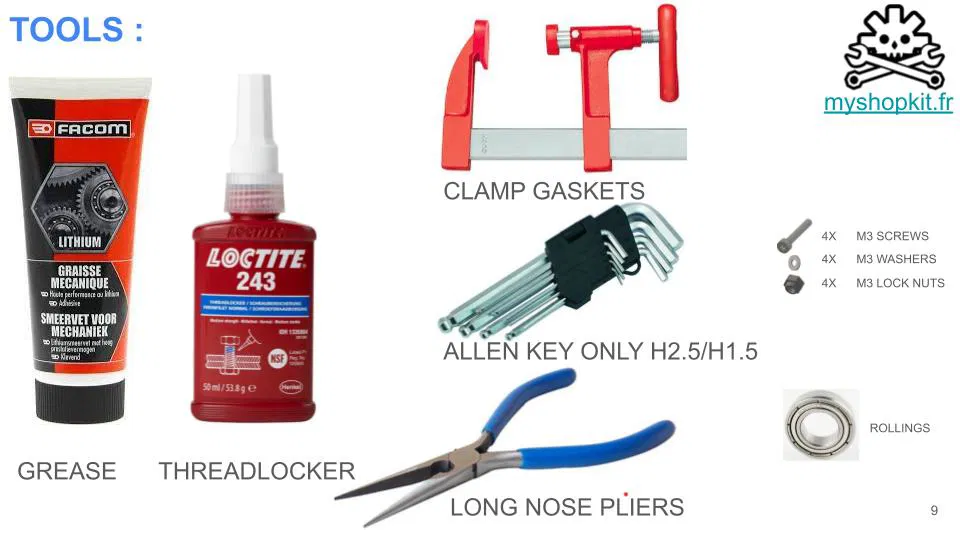

DỤNG CỤ:

Hallen H2.5mm (cho vít M3) / H1.5 (cho pinion)

Kìm mũi nhọn

Keo khóa ren (ThreadLocker)

Mỡ bôi trơn (Grease)

Kẹp và gasket

ĐỒ KIM KHÍ (HARDWARE STORE):

Vòng bi 6800ZZ ABEC 7     ( X 8)

Thanh liên kết lái kim loại 105mm ( X 2)

Long đền M3     ( X 100)

Ê-cu hãm M3       ( X 100)

Vít

M3 x 5mm Hexa   ( X 8)  (Motor Mount)

M3 x 14mm Hexa ( X 10)   (Steering Cup Hub)

M3 x 20mm Hexa ( X 60)  (TẤT CẢ PHẦN CÒN LẠI)

M3 x 30mm Hexa ( X 2)   (Giảm xóc / Reverse Ackermann Steering)

M3 x 40mm Hexa ( X 24)      (ARMS / Reverse Ackermann Steering)

TAGS :

- JLB CHEETAH X HSP

- Ender 3 compatible

- PreOriented STL PARTS

- 3D Printed RC Car

- Reverse Ackermann Steering Compact System hoặc direct drive steering

- Full Metal transmission

- Metal Steering Linkages Compatible 105mm

- Brushless Motor 3660 3150KV khuyến nghị tối đa 4268  (tối thiểu 3650, tối đa 3150KV)

- 3S -4S - 6S

- DUAL3S = 6S  /  DUAL4S = 8S  /  DUAL6S = 12S (sắp có DUAL8S = 16S $$$)

- ESP Front Gyroscope

- Pinion và tỉ số truyền Module 1mm (1mm Diametral Pitch) - không bị cogging

- Cơ cấu vi sai kim loại, trục trung tâm, trục truyền trung tâm Motor-Gear

- Mâm beadlock in sẵn 2.2p hoặc 3.2p

- Dogbones hexa 17mmm

- Thiết kế chắc, modulable, dễ thay

- Linh kiện tiêu chuẩn

- 4 Arms = 1 Arm (Lowers và Uppers)

- 4WD -2WD -4x4 -2x4

- Có hoặc không có Anti roll Bar

- Phần cứng tỉ lệ 1:8

- Không cần keo, chỉ dùng vít/long đền/ê-cu hãm M3

- Hệ LED trước và sau

- Drift

- Ngàm gắn GoPro

- Body Mount + bảo vệ phía trên

- Wheelie Bar
