Bản cải tiến bản lề Split Front Panel cho RatRig V-Core 4

Phiên bản cải tiến so với bản lề V1 nguyên gốc cho RatRig V-Core 4 500mm và 400mm! Giờ không còn cần tháo các corner brackets nữa.

Bản gốc:

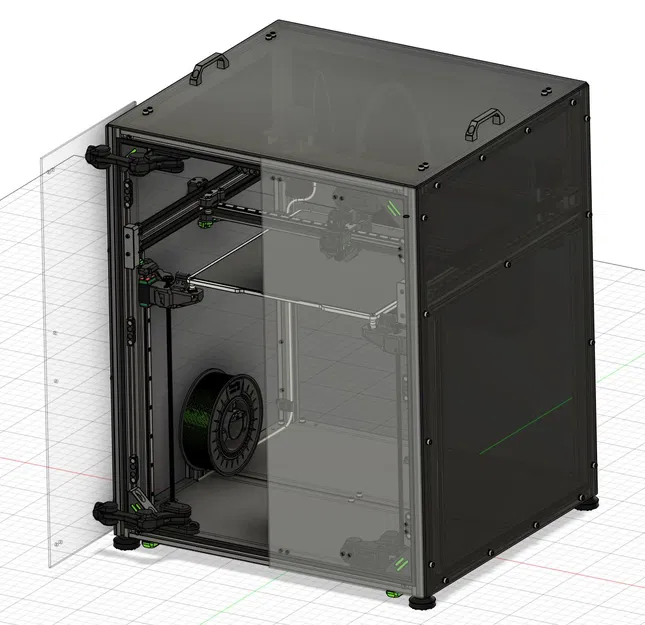

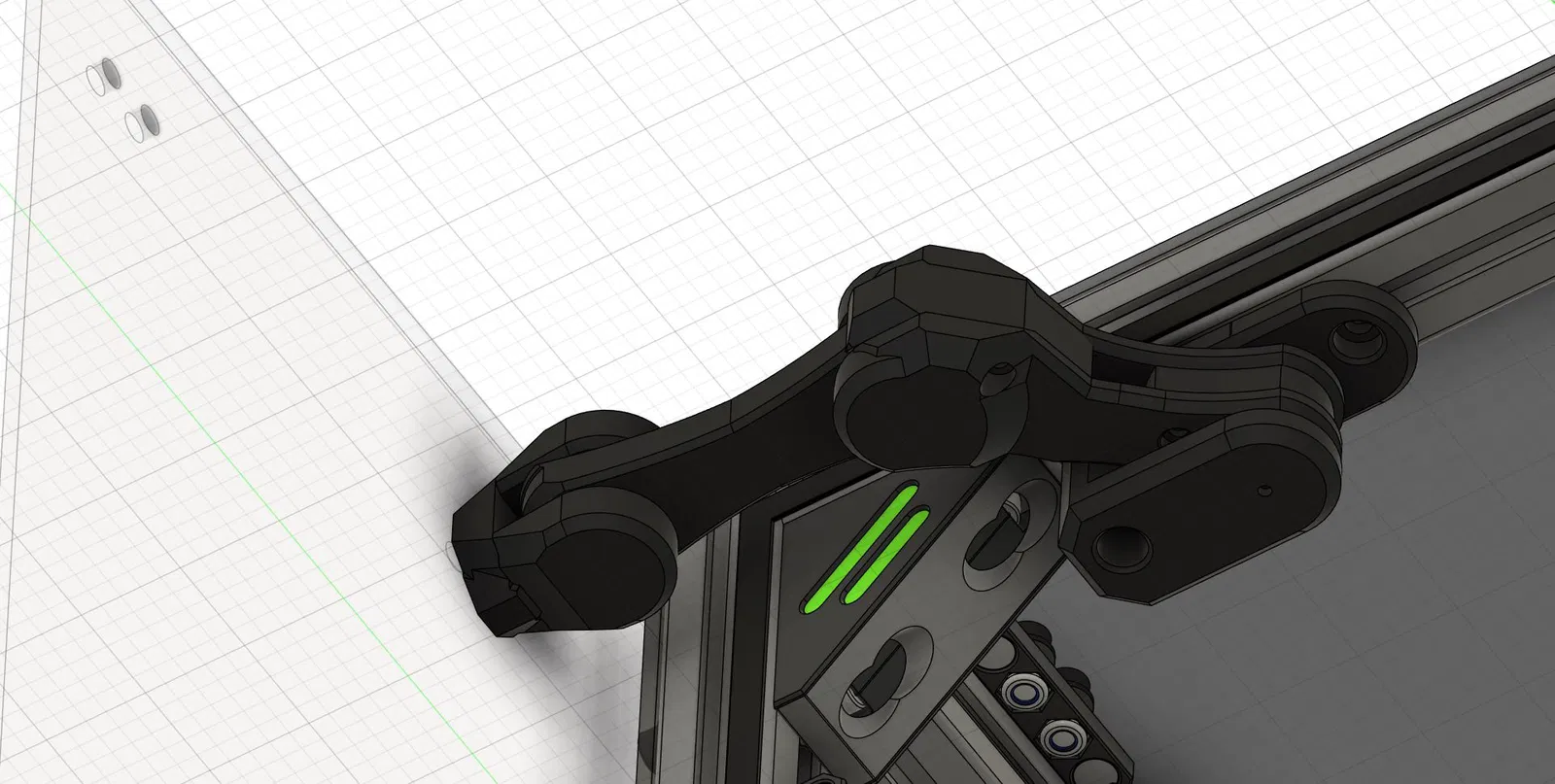

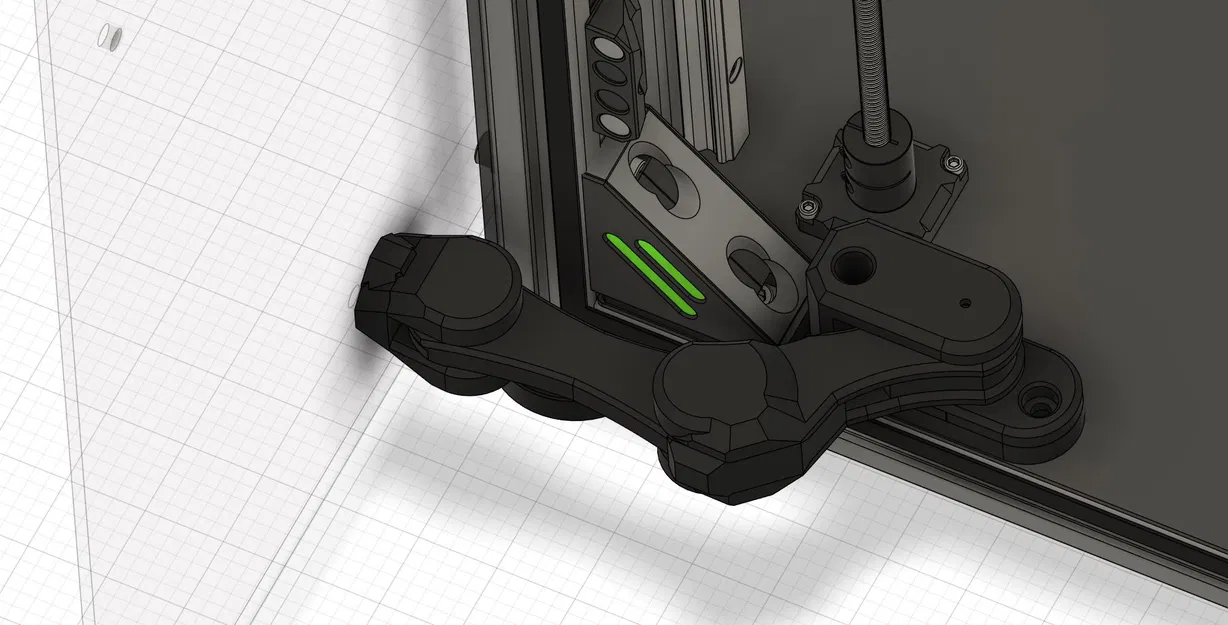

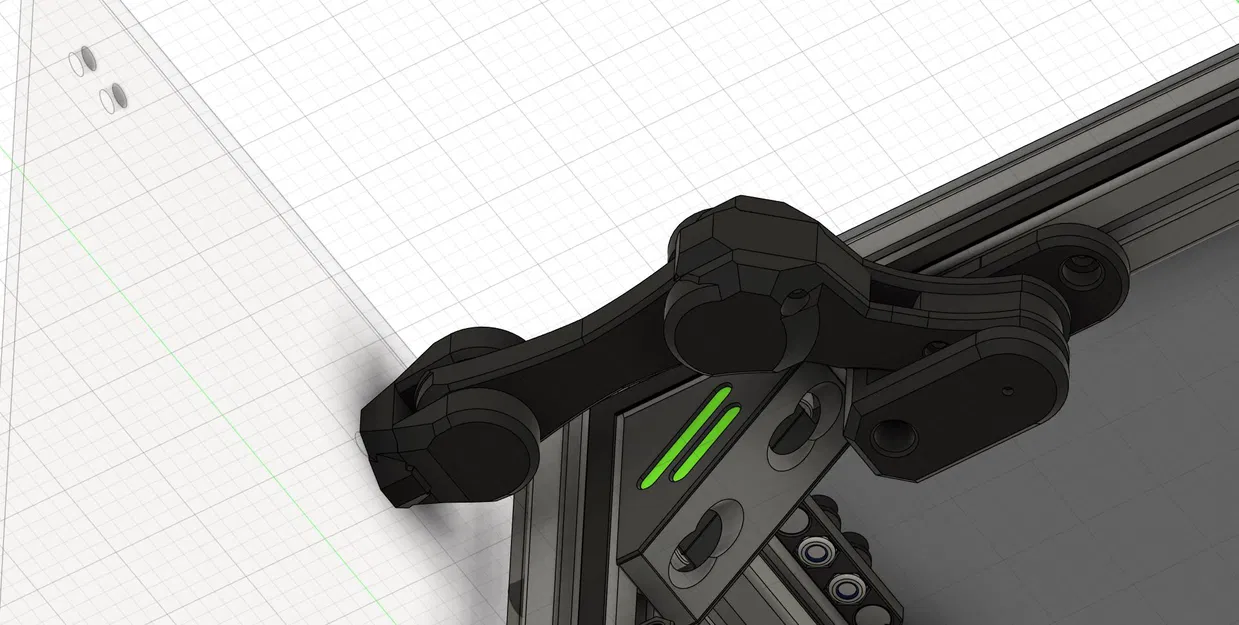

Thiết kế này cho phép RatRig V-Core 4 bản 400 & 500mm dùng bộ đôi front panels có thể mở sang hai bên và vòng qua góc, tối đa tới nửa bề rộng của tấm panel. Bộ hinge cần các linh kiện liệt kê bên dưới và các chi tiết in bằng PETG/ABS/ASA/PC/PA hoặc vật liệu khác đủ cứng và bền. Cửa panel cần có lỗ cho door holders cũng như magnetic frame holders; file DXF cho 2 phiên bản (một bản có 2 magnet holders ở cạnh, bản còn lại có 3) đã được kèm trong phần download. Để ổn định, khuyến nghị dùng panel dày 4–6mm. Mình thấy 2 magnet holder là đủ, nhưng 3 cái sẽ cách nhiệt tốt hơn.

Tất cả file STL phải được in để đủ một bộ bản lề hoàn chỉnh; các file đã được đặt đúng orientation để in. -> Dùng đúng ZIP-archive tương ứng!

Dùng ít nhất 8 walls và 25% infill cho các chi tiết chính! Vật liệu nên cứng, vững và có heat deflection temperature phù hợp với nhiệt độ chamber! Lựa chọn tốt: PC, ABS/ASA, PA6-CF hoặc PET-CF. Nếu nhiệt độ chamber thấp, PETG có thể đủ, nhưng sẽ dễ bị cong hơn do không cứng bằng.

Khi lắp bearings vào các chi tiết frameMount, dùng heat gun làm mềm nhẹ vật liệu ở lỗ lắp bearing. Sau đó mới ấn vào, đừng cố ép mạnh vì có thể làm nứt/vỡ chi tiết.

Các mẫu sau cần support; nên ưu tiên kiểu support thường (support z-distance nên để sát với vật thể):

• backArm-Part1

• backArm-Part2

Các mẫu panelMount-Part3 có tích hợp sacrifical layer để lỗ counterbore đẹp hơn; sau khi in xong có thể đẩy xuyên lớp này ra.

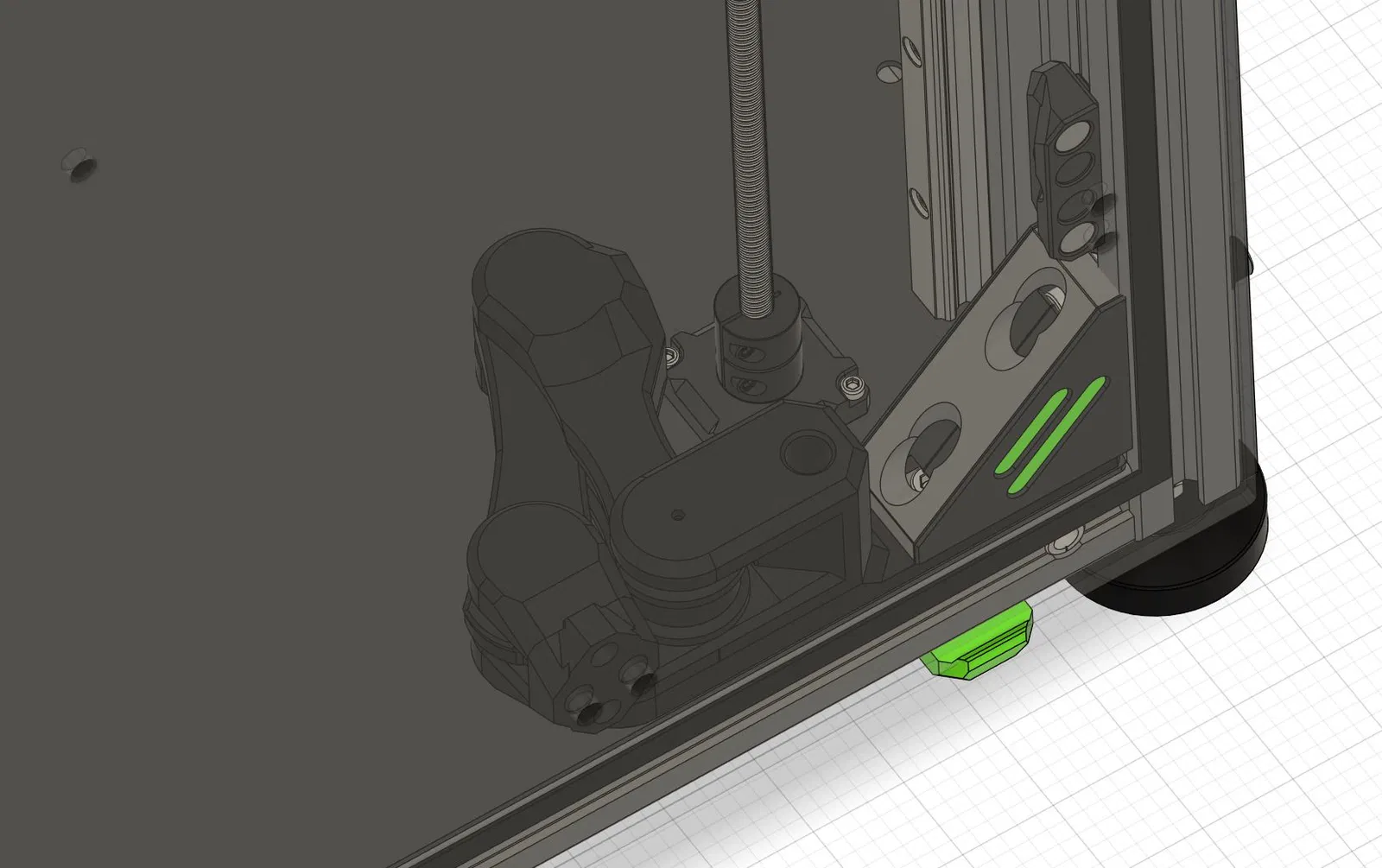

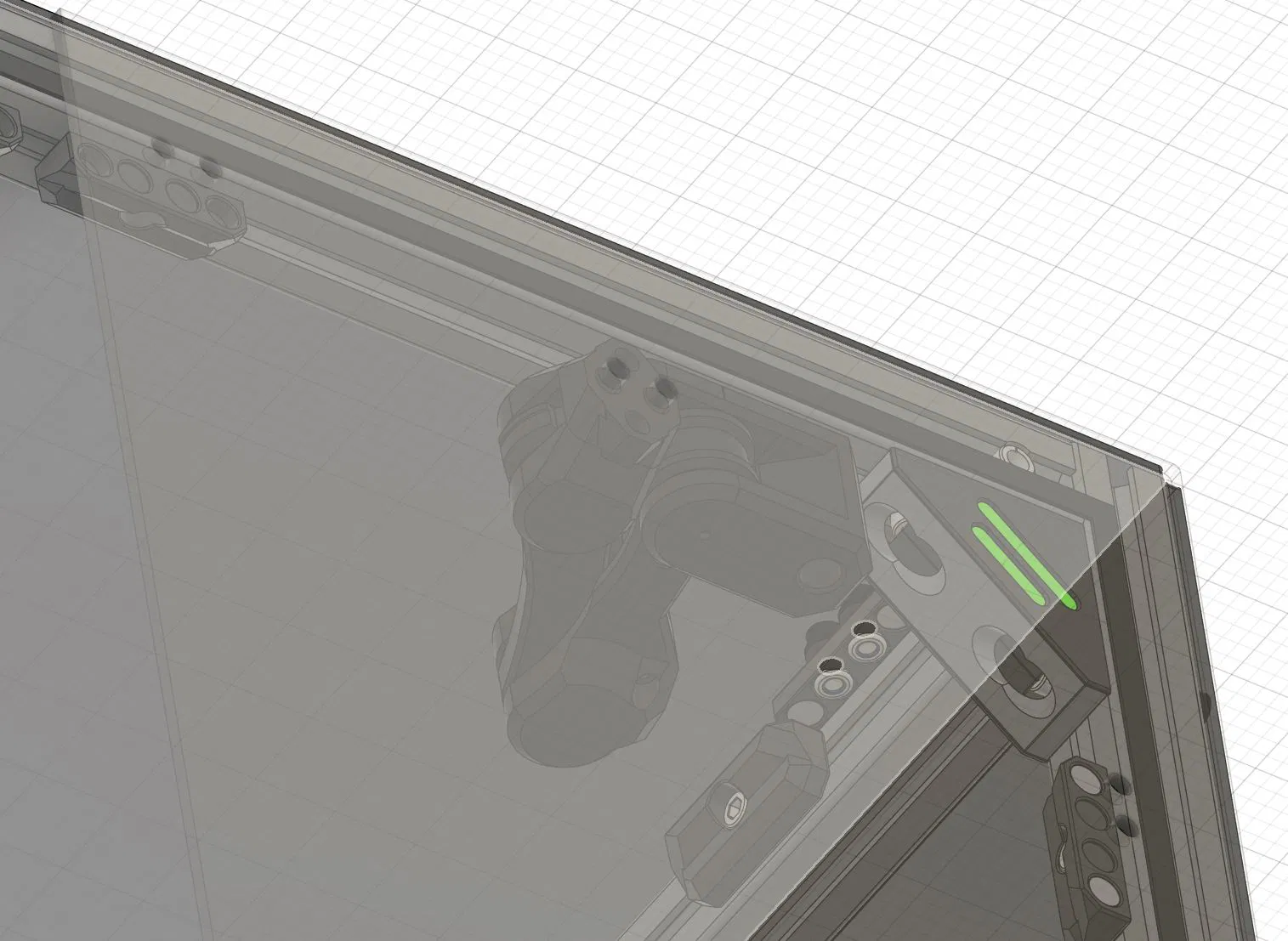

Các bản lề phía dưới dùng frameMountAdapter, đặt bên dưới corner support bracket. Chi tiết này dùng M5 heat inserts và các bản lề dưới được siết cố định bằng ốc M5.

Các linh kiện bổ sung cần có:

Quantity

Description

12

DIN7 M8x32 cylindrical pin

24

608ZZ bearing

8

M3x14mm cap head screw

8

M4x8mm cap head screw

2

M5x8mm cap head screw

2

M5x12mm cap head screw

12

M6x10mm cap head screw

8

M6 T-nut (3030 extrusion)

8

M3 heat insert (Ruthex)

8

M4S (short) heat insert (Ruthex)

4

M5S (short) heat insert (Ruthex)

8

M6S (short) heat insert (Ruthex)
