Hộp Thẻ Quà Tặng Khóa Cơ (Chủ đề Valentine) (Đang làm) (Đang in)

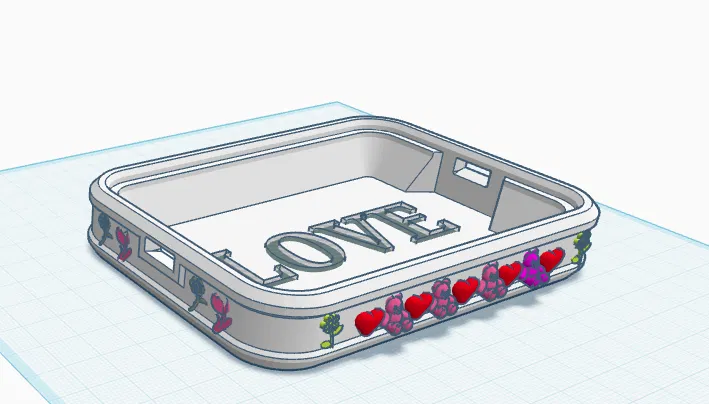

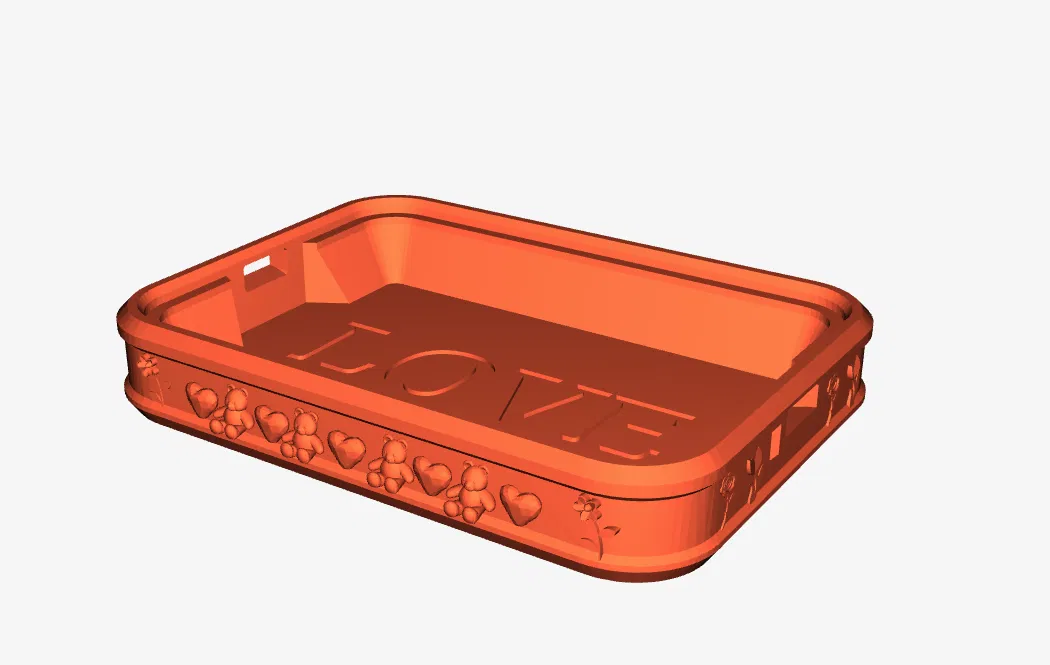

Hộp thẻ quà tặng dùng cơ cấu double slider-crank để giữ gift card chắc chắn. Thiết kế chủ đề Valentine với cơ chế khóa cơ độc đáo; phù hợp làm hộp quà/đựng thẻ cho dịp tặng quà.
Mô tả
Hướng dẫn lắp ráp nắp (Lid)
Đặt nắp úp xuống, rồi lắp các linkage bên trong (inner linkage) và bên ngoài (outer linkage) vào. Chiều của outer linkage rất quan trọng. Một mặt phẳng, mặt còn lại hơi vát (taper). Mặt phẳng phải áp vào nắp. Mặt vát hướng về phía thân hộp (container).
Giữ inner linkage nằm ngang và để các outer linkage thò ra khoảng 5mm so với mép ngoài của nắp, rồi ấn các linkage ở giữa (mid linkage) vào từng chi tiết cho đến khi “khớp/cạch” vào đúng vị trí. Cần dùng một chút lực. Nhớ ấn thẳng xuống—nếu bị nghiêng lúc ấn, chi tiết có thể bị gãy.
Núm (knob) cần được dán cố định lên trên inner linkage. Đặt knob lên inner linkage và kiểm tra cho linkage chạy mượt. Khi thấy mọi thứ ổn, dùng một lượng keo nhỏ để dán cố định knob với inner linkage. Nếu bôi quá nhiều, keo có thể tràn ra nắp và làm kẹt/khóa cứng toàn bộ cơ cấu.
Mẹo: Trong lúc chờ keo khô, lật ngược cả cụm lắp ráp lại thì keo sẽ khó bị chảy tràn ra ngoài.
