Ploopy Classic BTU V1.5 – Vỏ mod BTU kèm cải tiến kiểu Classic 2

Báo trước nha. Mình dùng TinkerCAD vì chưa rành mấy giải pháp khác xịn/pro hơn.

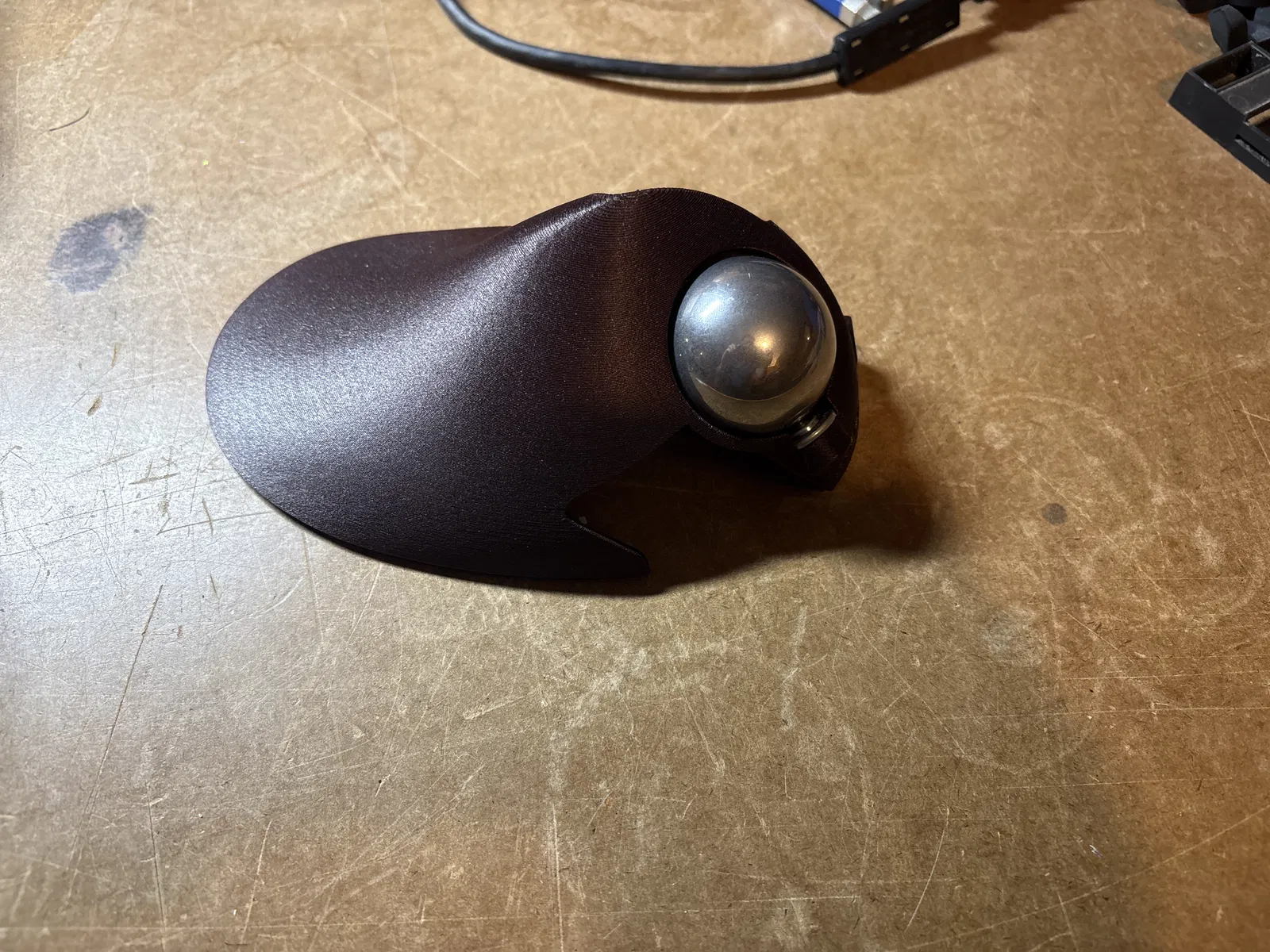

Sau khi mua Ploopy Classic Trackball, mình tải và in ngay mod BTU, đồng thời thay bi trackball thép để tăng quán tính/trọng lượng. Bộ nút bấm thay thế mình thấy hơi có vấn đề: có lúc bấm xuống mà không nhận click vì nó bị biến dạng quá nhiều. Khi Classic 2 ra mắt, mình nhận ra ngay các cải tiến ở cụm nút thay thế và muốn đem mấy cải tiến đó về cho Classic 1.

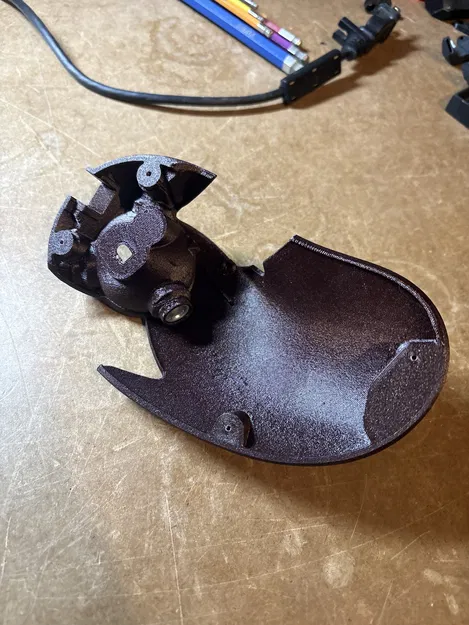

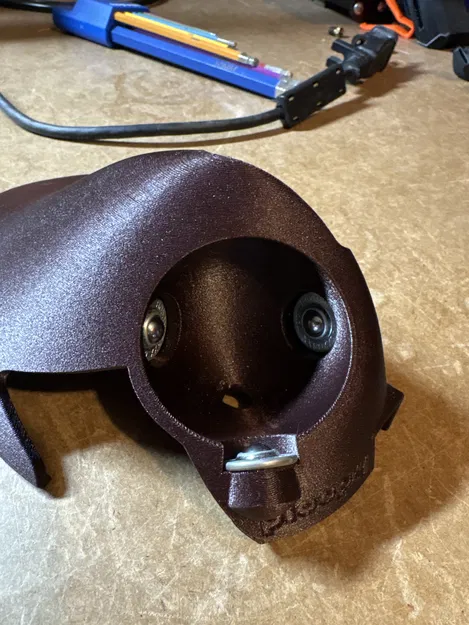

Sau khi tải về và so sánh phần vỏ trên (top shell) của Classic 1 và Classic 2, mình cũng thấy khoảng cách “đế” của các bearing có nới rộng nhẹ, giúp ổn định hơn—đây là một điểm mình hơi lấn cấn ở phần bệ đặt bi của Classic 1. Kết quả là mình “trộn” hai bản lại với nhau: giữ nguyên vị trí viên bi trackball và các vít bắt của Classic 1, đồng thời tích hợp một số thay đổi nhẹ về hình dáng của Classic 2.

Mình khuyên chỉ nên mua Rexroth BTU, và nếu bạn dùng bi thép thì nên chọn grade G100 hoặc thấp hơn (tốt nhất là thấp hơn—số càng nhỏ thì dung sai càng chặt). Mấy loại cao hơn như G200 hay G300 sẽ ảnh hưởng rõ rệt tới độ chính xác của con trỏ. Đây là một lựa chọn trên Amazon--Nếu bạn chọn loại khác thì mình né hàng từ Trung Quốc, và né kim loại mềm, vì BTU có thể tạo vết hằn/nhăn nhỏ trên kim loại rẻ/mềm. Chromium Steel rất cứng, chống gỉ, là lựa chọn tốt. Tuy nhiên vì nó quá bóng, có thể bạn cần dùng miếng chà xanh (green scrubby pad) chà xước nhẹ bề mặt để tracking cho đúng.

Khuyến nghị khi in

• Organic hoặc rectolinear grid cho top shell, nghiêng 35-40%, support chỉ trên build plate

  • Nhớ thêm support blocker cho các lỗ vít trên top shell

  • Bạn có thể thêm support blocker cho các phần khoét miếng chống trượt (anti-slip pad) nếu không muốn cực lúc gỡ support sau này.

• Bottom shell có thể in không cần support. Nếu bản in của bạn hay bị cong vênh (warp) thì có thể cần brim 5mm cho bottom shell dạng integrated wedge.

• Organic cho nút chính và nút phụ, support chỉ trên build plate.

  • Nhớ set bridging perimeters lên 7-8 để đảm bảo các nút nhỏ có cầu (bridge) chắc

  • Nút nhỏ trong STL của nút chính sẽ cần support blocker, không thì sẽ không thể gỡ một phần support ra được.

  • Nút nhỏ trong STL của nút chính cũng nhiều khả năng cần painted-on supports ở phần overhang bên ngoài để nó bám tốt hơn trong lúc phần còn lại đang in.

• Thường mình để infill 25%, Gyroid, 3 perimeters

Lưu ý: Top shell có thểeee sẽ tương thích với Classic 2, nhưng mình không có để test thực tế (tự chịu rủi ro và hao filament nha). Chọn 1 trong 2 bottom shell: bản phẳng hoặc bản integrated wedge. Top shell KHÔNG tương thích với bottom shell “vanilla” của Classic 1.
