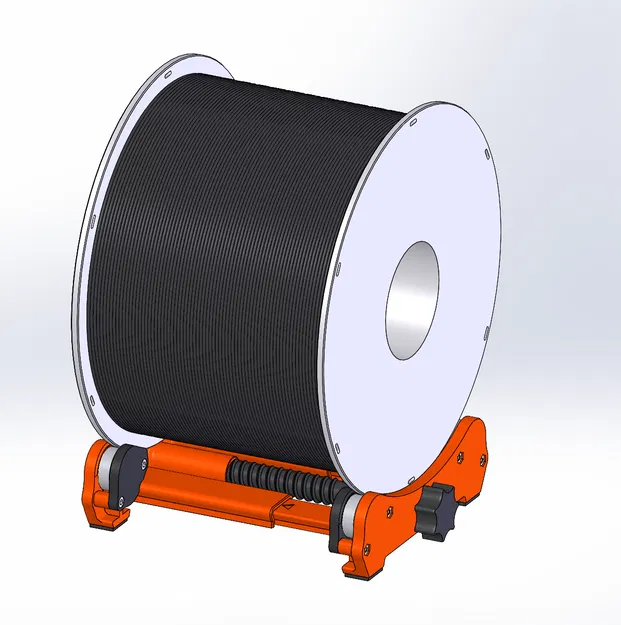

Giá đỡ cuộn filament bản rộng cho cuộn 2kg

Linh kiện thương mại cần thiết

4 vòng bi inox “608”.
Loại này giống với vòng bi của spooler đi kèm máy Prusa MINI.

8 ốc cap (M3-15 hoặc M3-16)
8 đai ốc (M3)

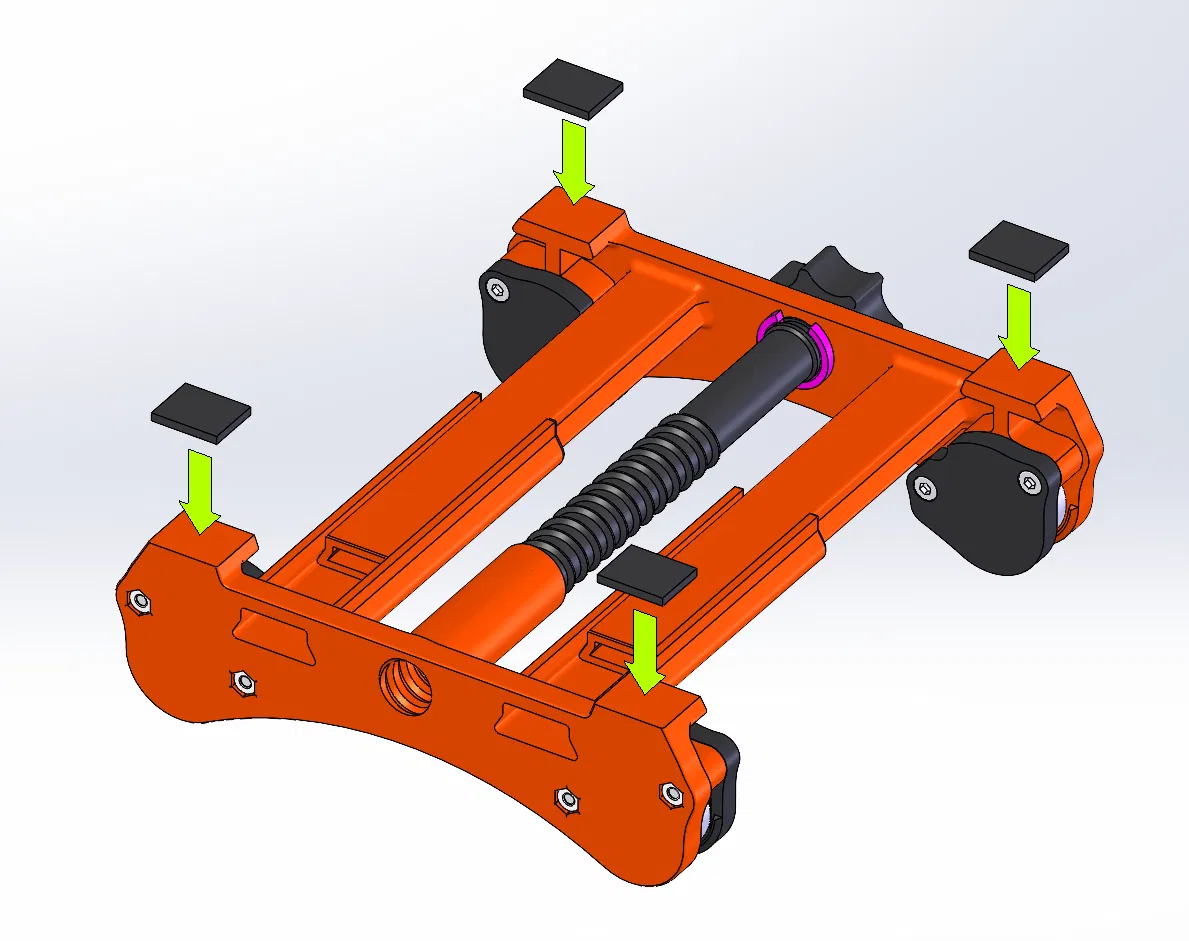

Tấm mút cao su có keo dán một mặt.
Độ dày khuyến nghị: 2mm đến 4mm.
Chuẩn bị 4 miếng cắt kích thước 16mm x 14mm.
Dán các miếng này vào phần đáy của spooler.

Nếu bỏ qua phần này, núm (knob) sẽ không hoạt động đúng như mong đợi.

Lưu ý khi lắp ráp

Mỗi bearing holder có vị trí lắp riêng. Vui lòng kiểm tra phần chữ/dấu dập trên bản in.

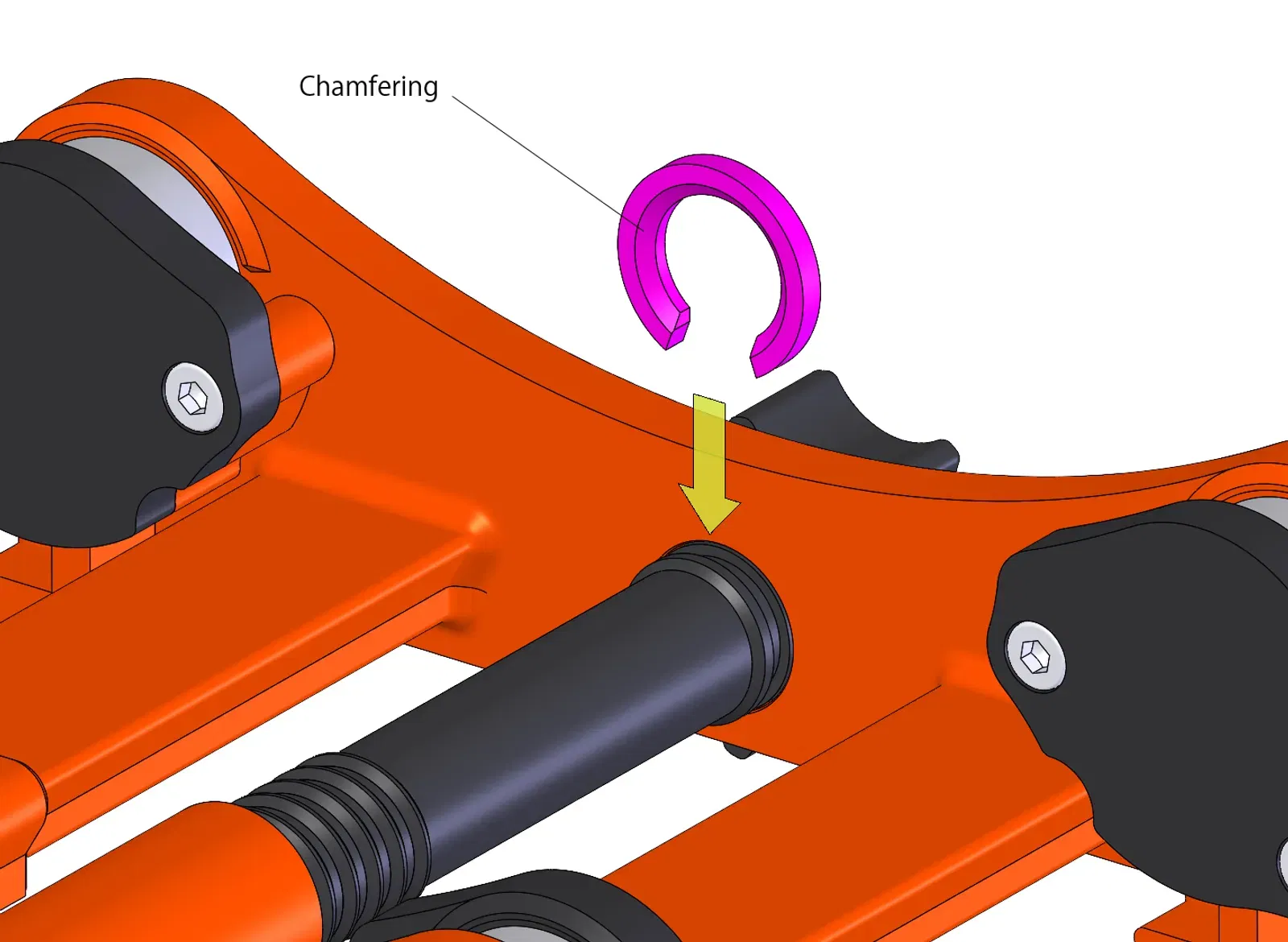

Đảm bảo C-ring được lắp đúng chiều. (Vui lòng tham khảo hình đính kèm.)

Khi tháo hoặc lắp C-ring, cẩn thận kẻo bị thương vì nó có thể bung mạnh.

Lắp tất cả vòng bi trước, rồi hãy ghép khung trái và khung phải lại với nhau.

Bản in này không cần rafts và supports.

Cài đặt in (Print settings)

Infill nên tối thiểu 50%.

Dùng filament PETG. Việc chỉnh clearance và kiểm tra độ bền được thực hiện với PETG.

Khi mới in xong, ốc có thể hơi bị kẹt. Vì vậy khuyến nghị vặn ốc ra-vào vài lần.

Ghi chú

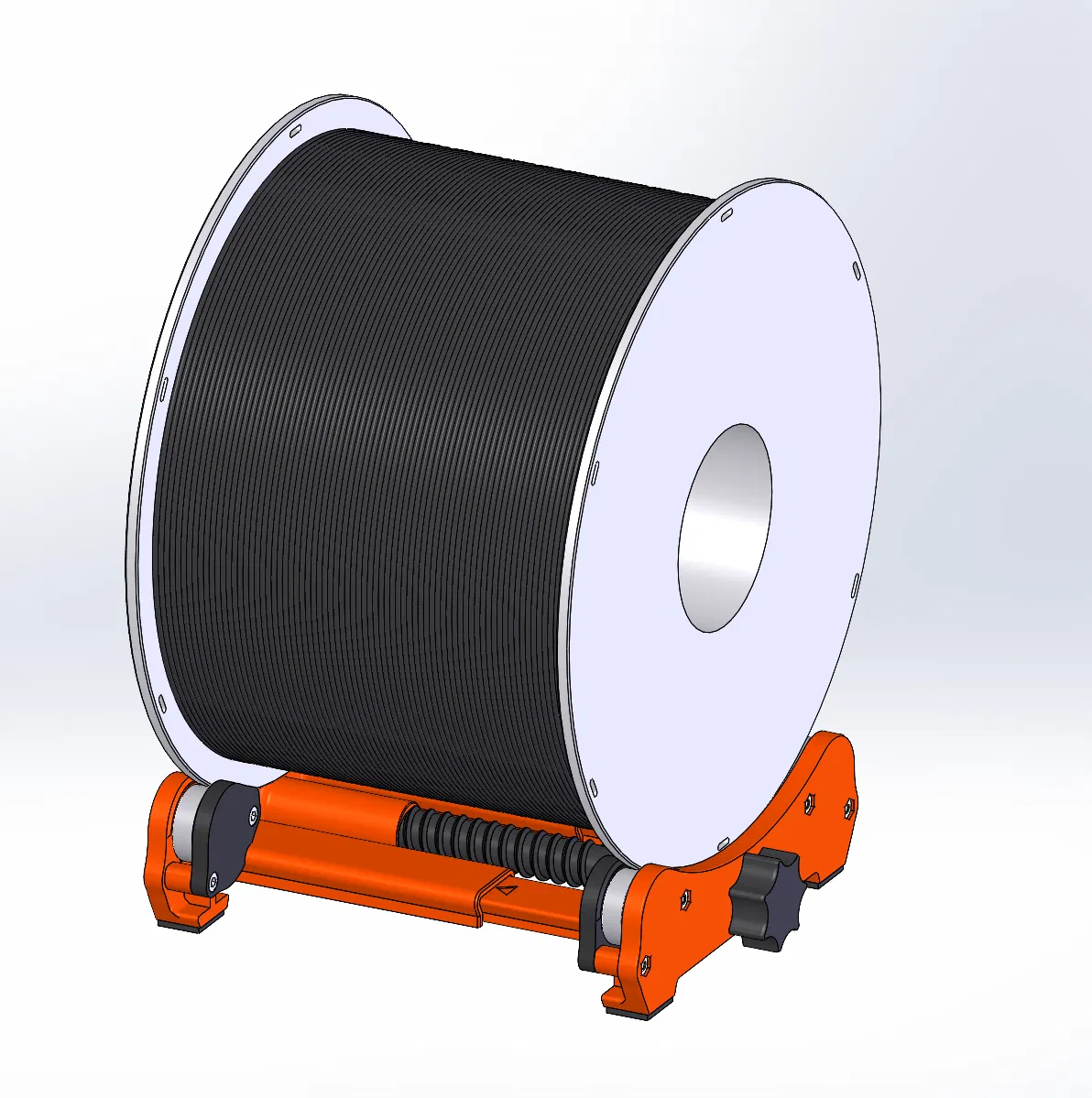

Spooler này dùng được cho cuộn có bề rộng (tính cả brims) tối đa 140 mm.

Các cuộn có kích thước lòng trong của brim nhỏ hơn 74 mm sẽ không dùng được.
