Bearing Lint Roller 40mm (Con lăn lấy bụi dùng vòng bi 40mm)

Mô tả

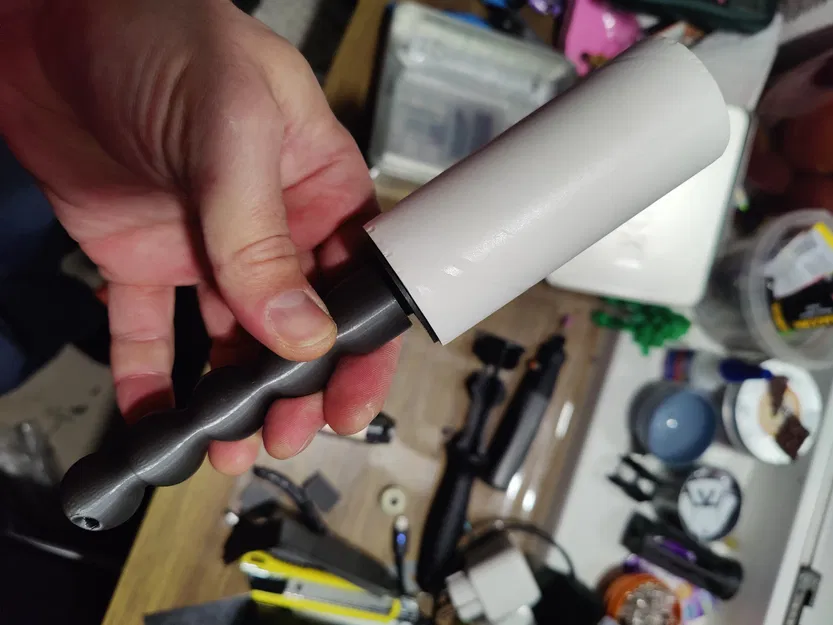

Mình đã in bản gốc rồi nhưng đường kính trong của ống lõi cuộn nhà mình hơi lớn hơn, nên lắp vào bị lỏng lẻo.

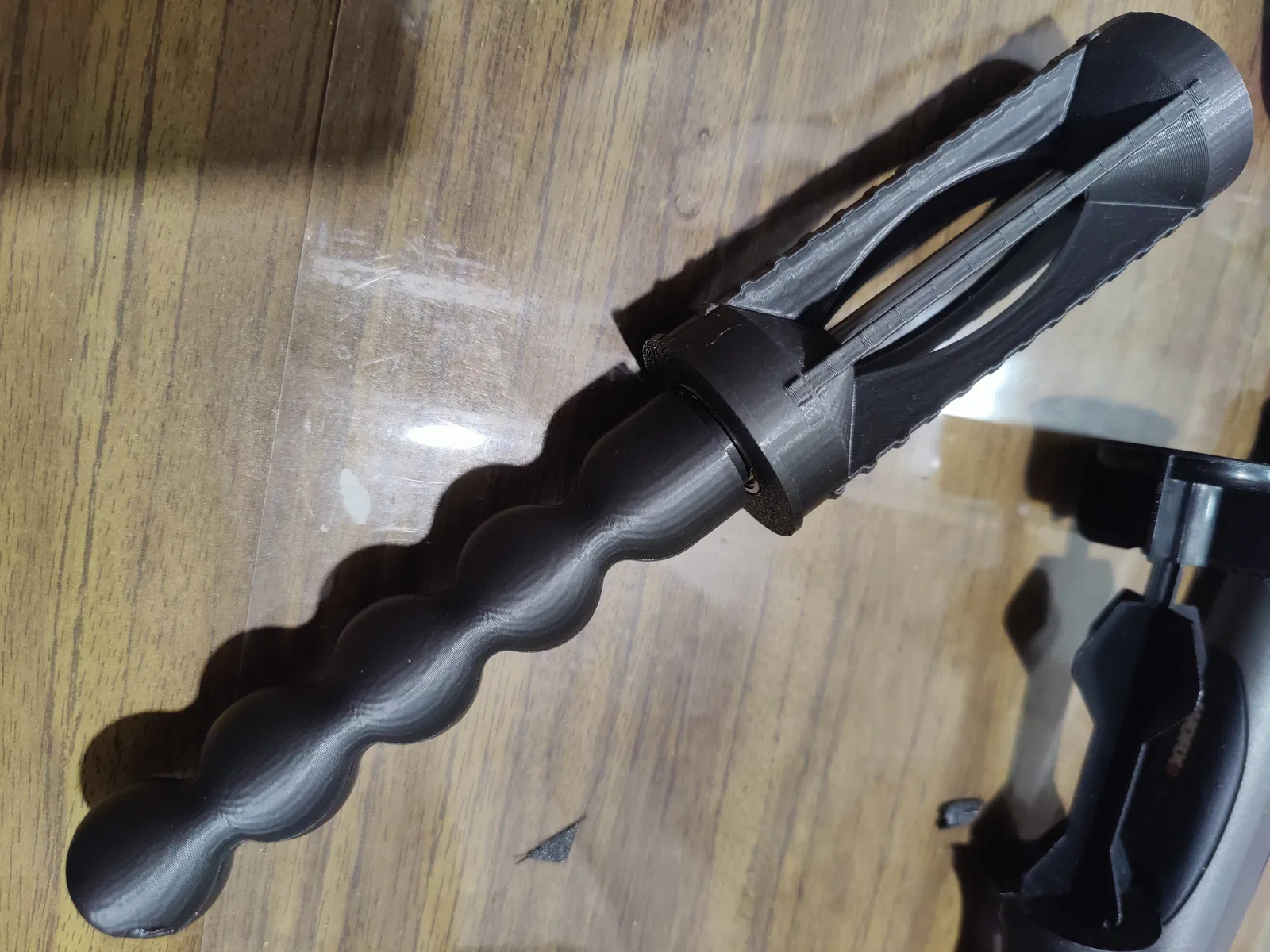

Vì vậy mình đã dựng lại phần head với đường kính ngoài 40mm. Đồng thời chỉnh lại để in dễ hơn mà không cần supports: thay toàn bộ các phần bo tròn bằng chamfer.

Mình cũng đính kèm file project FreeCAD. Cứ thoải mái chỉnh sửa theo nhu cầu của bạn.

Các phần còn lại giống bản gốc; bạn sẽ cần các món sau (không in được):

• 1 x Ty kim loại ⌀ 7mm x 150-200mm (khuyến nghị mạnh 170+mm, tối đa 206mm)

• 2 x Vòng bi (ball bearing) loại 608

In 3D

LƯU Ý KHẨN: Để in phần head mà không cần supports, hãy bật sacrificial layer trong slicer. Trong Orca Slicer, tìm ở Process -> Quality -> Bridging -> Bridge counterbore holes -> Sacrificial layer

Sau khi in xong, khoan bỏ lớp sacrificial layer hoặc cắt bằng kìm/cutter. Việc này chỉ cần cho phần head. Các phần khác in dễ với bất kỳ thiết lập nào, chỉ cần đảm bảo bạn đã calibrate flow chuẩn để vòng bi lắp khít.

Lắp ráp

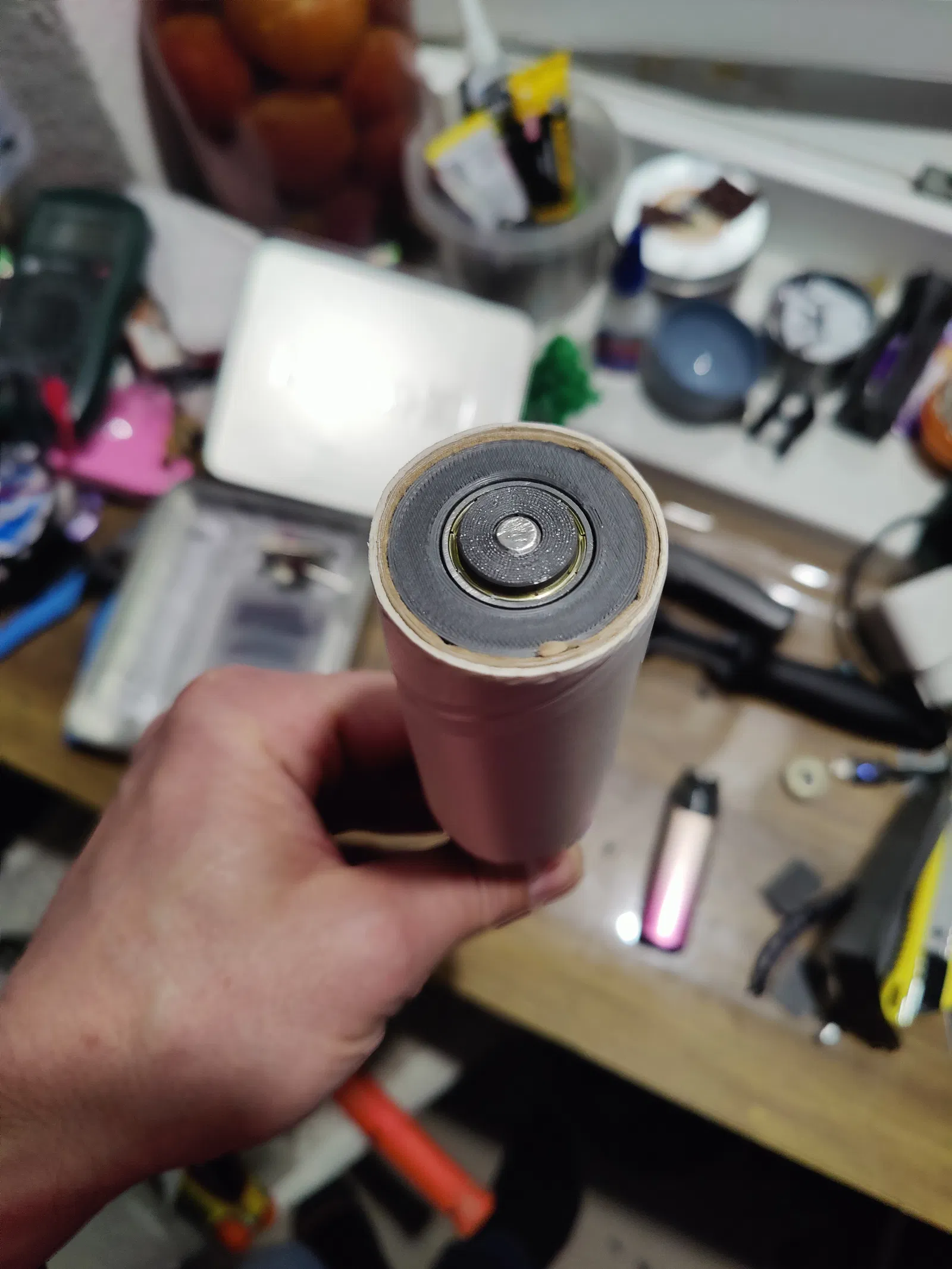

1. Ép vòng bi vào phần head. Mình đặt vòng bi xuống sàn, canh head vào đúng vị trí rồi ấn lực vừa đủ.

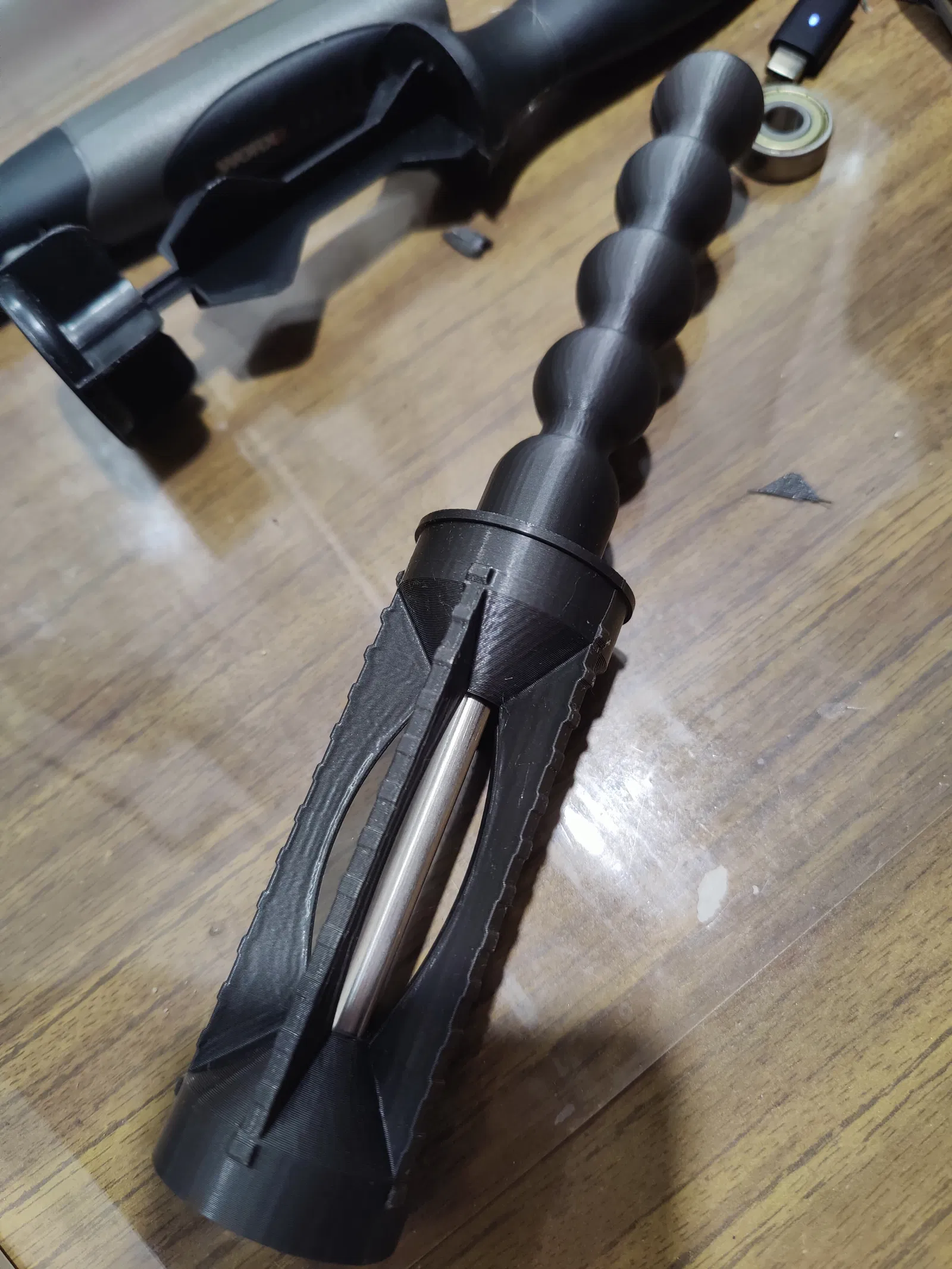

2. Cho spacer vào trong vòng bi và ép ty vào.

3. Thử lăn head trên ty. Nếu bị kẹt/cứng, chỉ cần lấy head ra rồi ấn dọc theo ty để giảm lực ép ngược giữa các spacer.

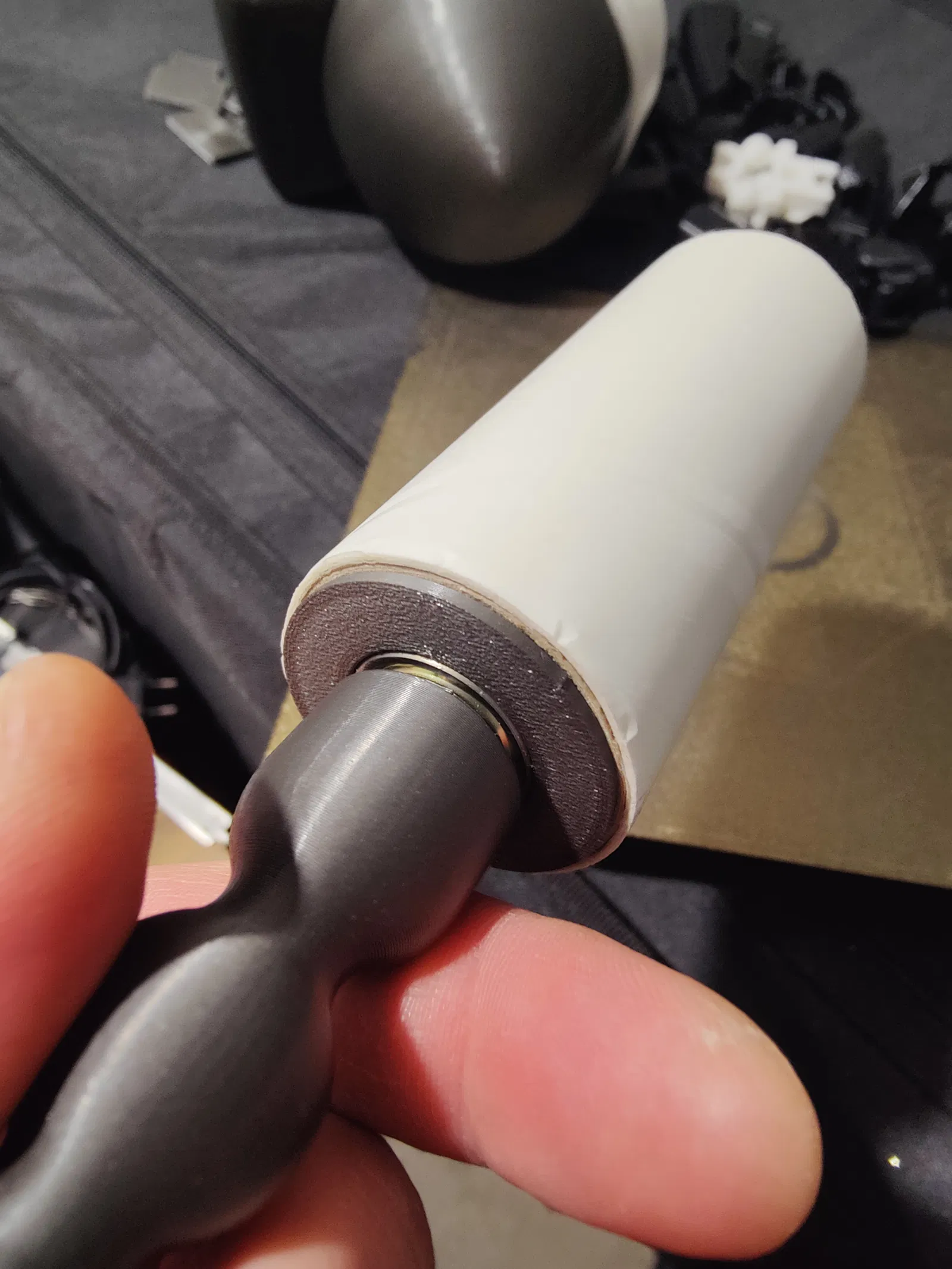

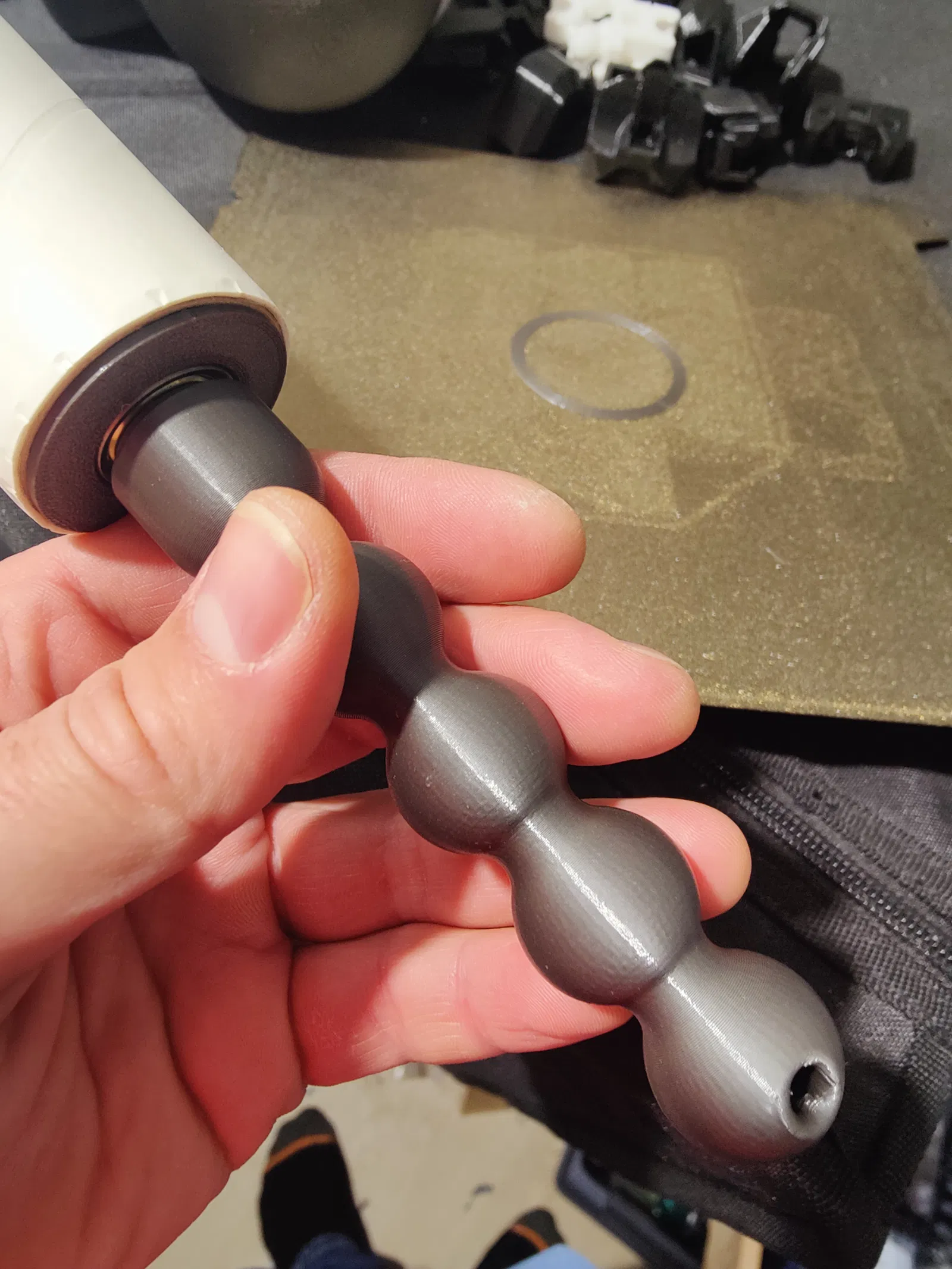

4. Đặt head dựng đứng xuống sàn rồi ấn phần handle vào.

Cuối cùng

Nhớ thả tim cho tác giả gốc nha (bên đó ảnh có nhờ) :)
