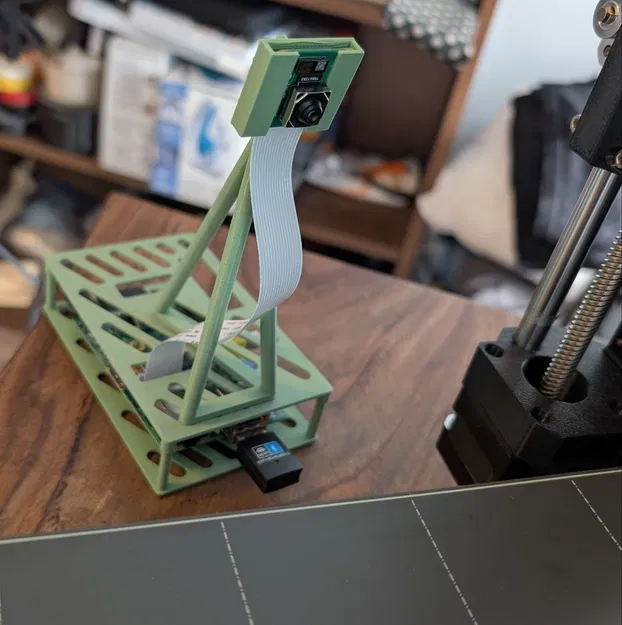

Vỏ Raspberry Pi 1 Model B kèm tripod cho camera
Vỏ đơn giản cho Raspberry Pi 1 Model B, có ngàm gắn tripod cho module camera. Camera giữ bằng ma sát, chỉnh được góc pitch. Có cập nhật file tripod tối ưu bridging và kèm STEP/FreeCAD.
Mô tả
Con Pi được đỡ bằng các standoff của nó, hơi đo lệch một chút nhưng vẫn xài ổn.
UPDATE: Mình up lại phần tripod với vài thay đổi,
-
Áp dụng các đường cắt góc cẩn thận để ép slicer bridge đúng cách mà không cần lăn tăn vụ modifier volumes. Nhớ kiểm tra kỹ bridge path mà slicer của bạn tạo ra!
-
Giảm còn một bridge support và làm kiểu air-gapped support
-
Upload thêm file STEP để các thanh (rods) mượt hơn
Bạn sẽ cần chỉnh rotation của một số chi tiết để in được. Tripod thì in dựng đứng vẫn ổn nếu bạn bridge cơ bản được. Bạn cũng nên thêm brim cho tripod; ngay cả PLA cũng có thể bị cong vênh rồi bong khỏi mặt bàn in.

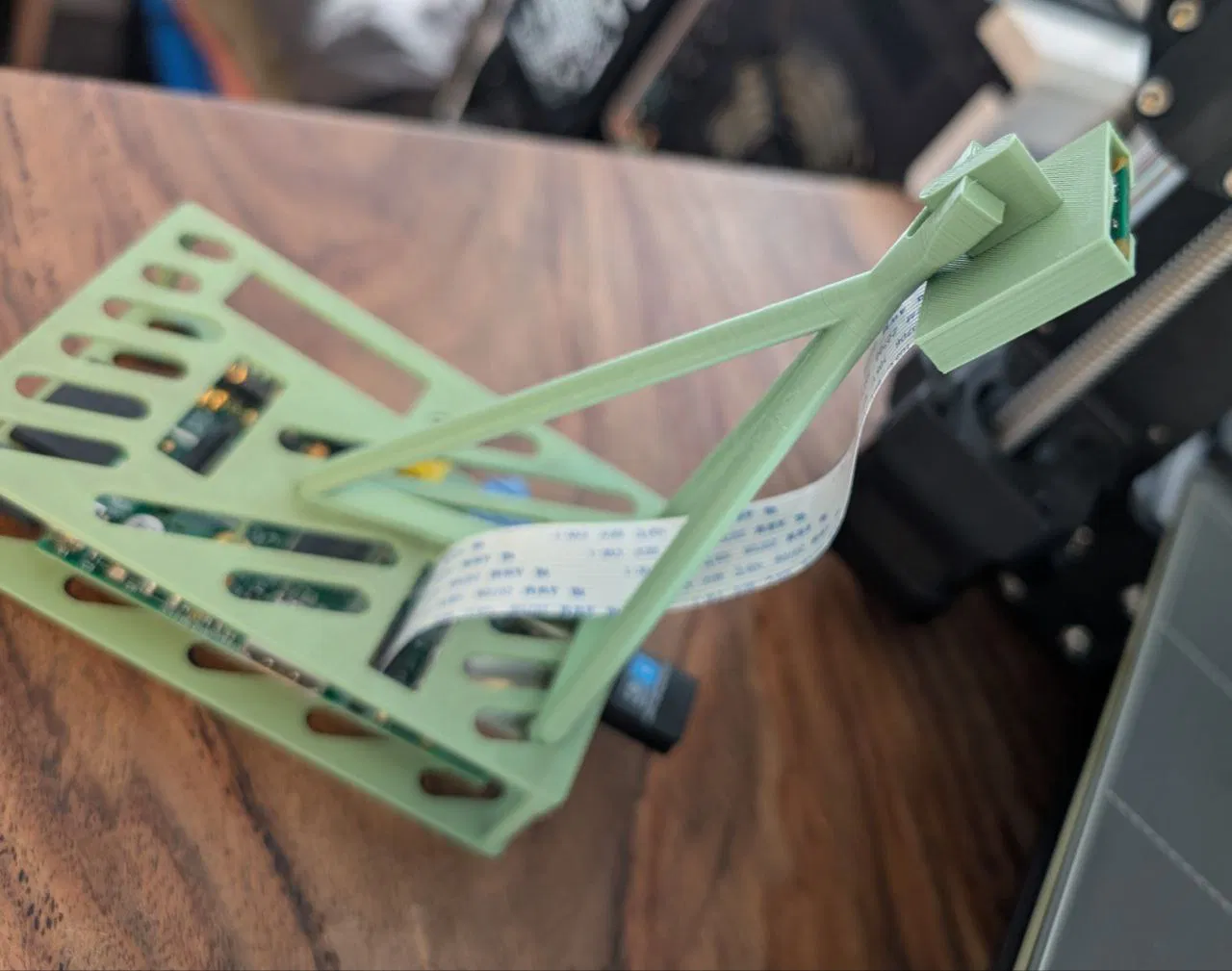

Camera được giữ chỉ nhờ ma sát, và có thể chỉnh pitch.
Mình cũng để kèm file FreeCAD — vị trí standoff chắc là thứ duy nhất cần đổi cho các đời Pi mới hơn.
