Mod Helping Hands: Quạt và Đế cho AliExpress Helping Hands

Đây là một bản upload kiểu “lười” cho một mod khá ngách; ban đầu mình làm kiểu one-off thôi, nhưng nghĩ up lên luôn cho ai cần đỡ mất thời gian. Chủ yếu là để bộ helping hands đứng vững hơn, ít bị lăn nghiêng qua hai bên trong lúc làm.

Dùng cho loại AliExpress Helping Hands dạng generic bán dưới nhiều tên khác nhau, thường tầm $20: https://www.aliexpress.com/item/1005007464585336.html?spm=a2g0o.order_list.order_list_main.5.59ad1802J1hXAp

Mình cũng thêm một cái “pocket” để nhét buck converter nhỏ, cấp nguồn cho quạt 5V (12V cũng được). https://www.aliexpress.com/item/1005006839016783.html?spm=a2g0o.order_list.order_list_main.16.59ad1802J1hXAp

Đa số quạt 60mm đều xài được; tuy nhiên đang làm giữa chừng thì mình phát hiện cái buck converter này không thích chạy với combo 2x pin AA và đúng cái quạt này (một số quạt khác thì chạy ổn), nên mình thêm một rãnh riêng để đi dây USB vào đế. (Đúng là trường hợp này mình có thể bỏ luôn buck converter, nhưng mình đã không làm vậy. Mình để lại để sau này có thể dùng pack 4x AA (đã test bằng dây dupont thì chạy với converter, khác với chỉ 2x AA)).

Bạn sẽ cần:
- Filament (TPU là lý tưởng)
- 4x ốc M3 dài 35mm
- 4x ốc M3 đi kèm bộ helping hands
- 4–8 con insert nhiệt M3 5mm(OD) x 4mm(L)
- Quạt 60mm (loại có gân/rãnh để helping hands kẹp được, xem ảnh)
- Buck Converter (trừ khi bạn cấp thẳng bằng dây USB)
- Dây điện
- Hộp pin hoặc dây USB
- Mút lọc than hoạt tính (tuỳ chọn)

Dụng cụ thêm:
- Mỏ hàn
- Đồng hồ đo (để chỉnh Buck Converter)
- Tua vít

Hướng dẫn:

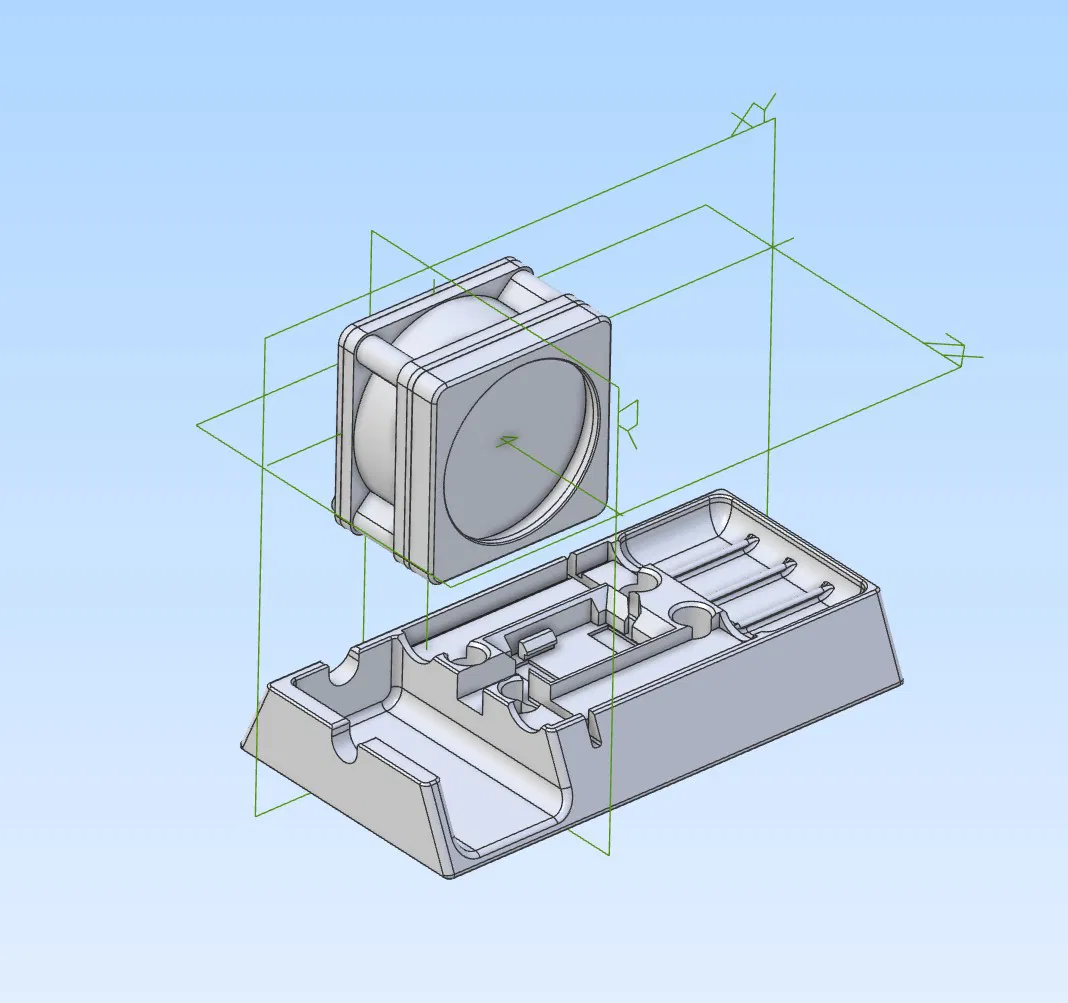

- In cái đế, đừng tiết kiệm vật liệu; bạn cần nó có chút trọng lượng.

- In cái ốp che phía sau (back shroud) cho quạt

- In 2 tấm lưới quạt (fan mesh), dùng kiểu khoảng 5 walls, không top/bottom layers, infill dạng grid 18%. Mục đích duy nhất là để ngăn đồ vật rơi vào quạt trong lúc làm.

- Test và hàn dây + buck cho quạt.

- Gắn insert nhiệt; mấy cái ở đáy đế hơi khó. Ốc đi kèm chỉ có ren ở phần đầu nên mình phải vặn sâu. Nếu in TPU thì nhớ ép insert vào cho thật chắc vì nó dễ bị kéo bật ra (và cũng vì vậy đừng siết ốc quá tay).

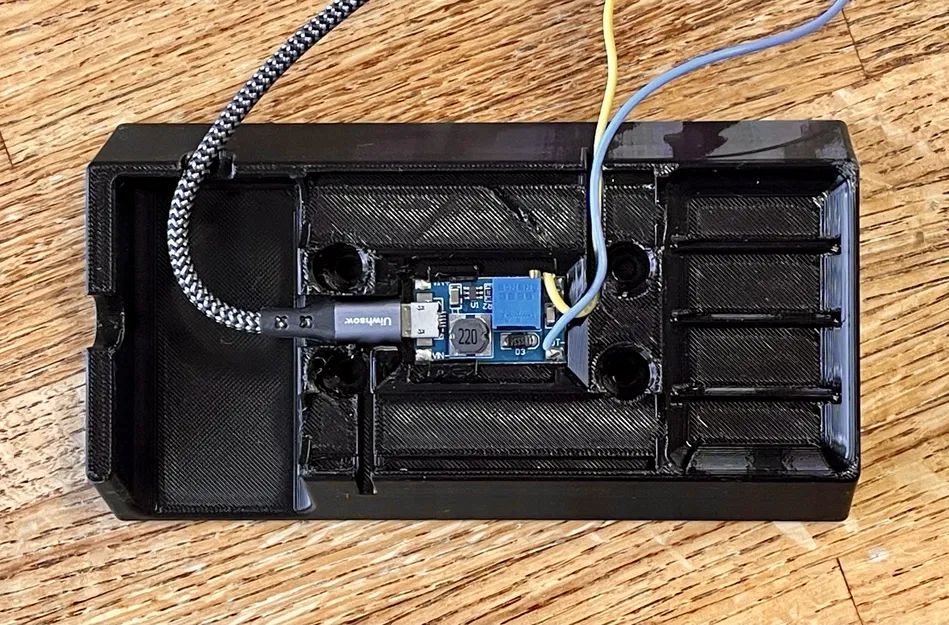

- Gắn buck vào cái kẹp và luồn dây theo các rãnh. Tuỳ chọn: dán thêm một miếng băng keo điện nhỏ lên trên cho an toàn và cách điện với khối nhôm.

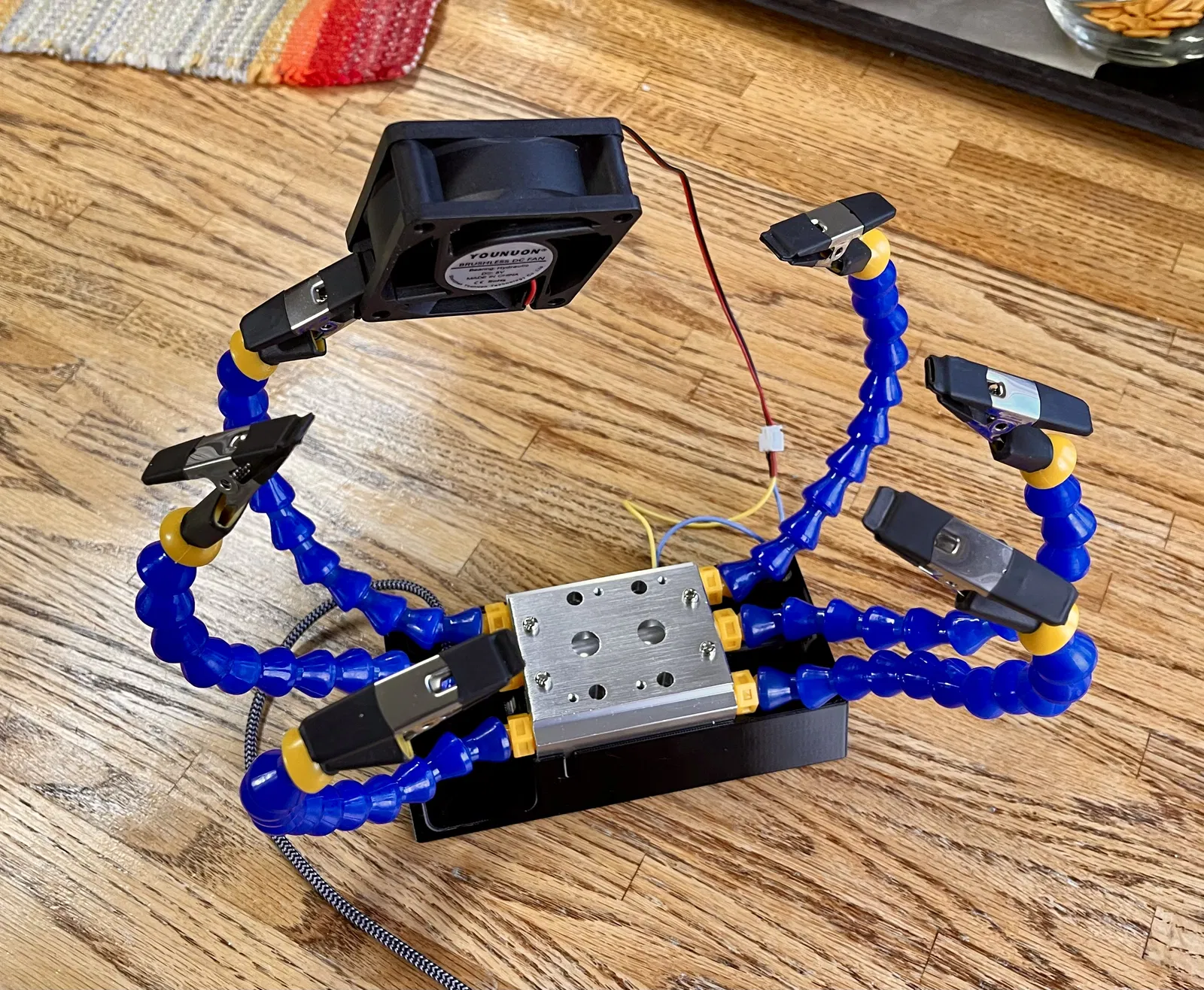

- Dùng ốc đi kèm bộ hands để bắt các tay vào đế cao su

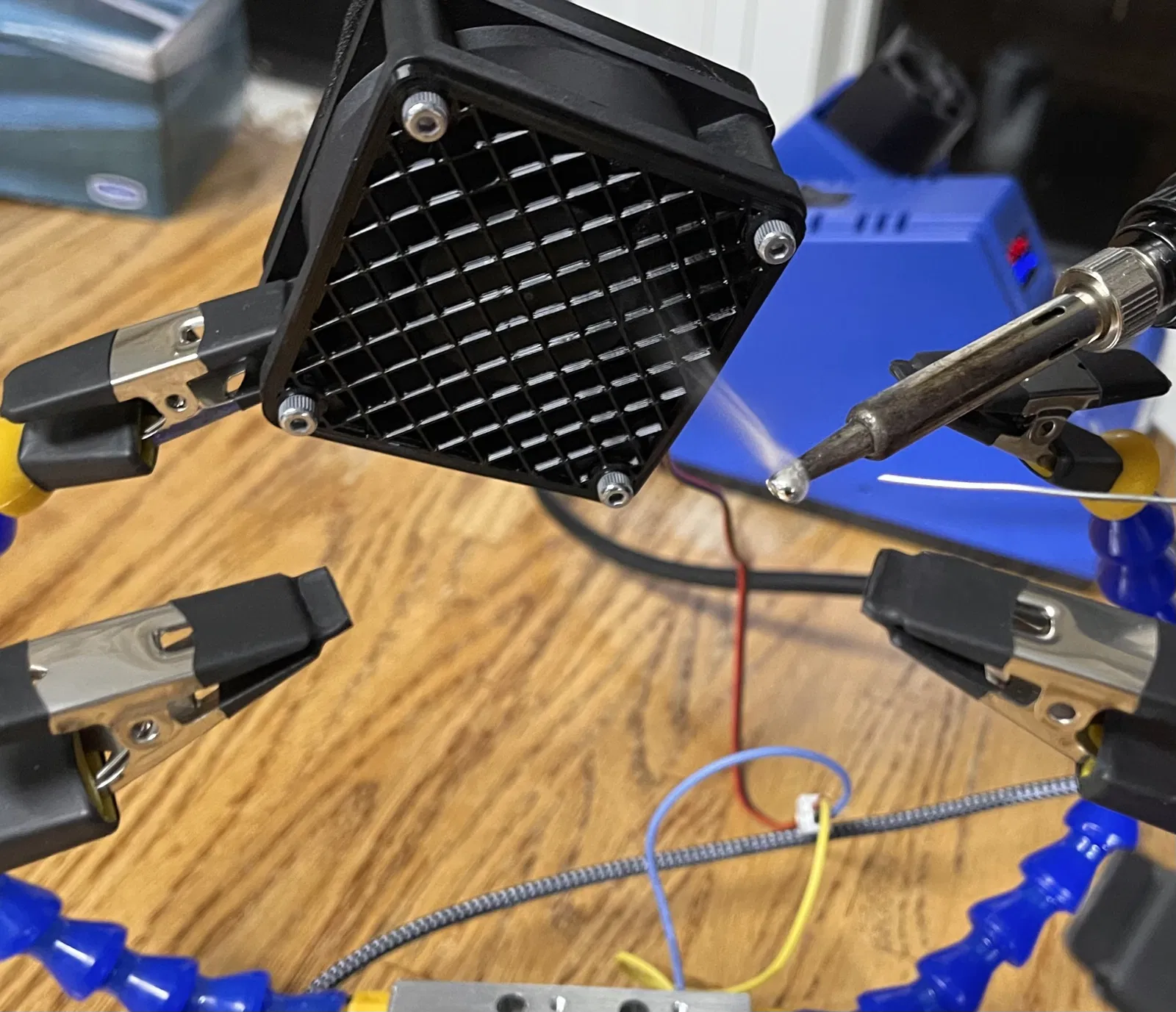

- Lắp “fan-sandwich”: lưới phía trước, lưới phía sau, một lớp mút, rồi tấm lưng/ốp che. Không cần ép bẹp mút lọc, chỉ cần mọi thứ khít là được.

Ghi chú:
Bằng cách đổi thứ tự cái “sandwich”, bạn có thể thử đặt lọc trước quạt, sau quạt, không dùng lọc, hoặc dùng cả hai. Tuỳ bạn thích kiểu nào, chỉ lưu ý đừng tạo lực cản gió quá lớn kẻo hút khói không còn hiệu quả.

Bạn có thể bỏ qua luôn vụ “The Sandwich” và chạy quạt trần. Mình chỉ muốn có lưới phía trước và một lớp mút để dây không bị hút vào.

Cái back shroud chủ yếu để cho ốc có chỗ bắt ren và có thêm một lớp để kẹp (sandwich) mút ở giữa.

Có chỗ để giấu vài món tip hàn / tip cấy insert nhiệt dưới các tay bên phải.

Nhắc lại lần nữa: nhớ chọn quạt có gân/rãnh để helping hands kẹp được, không thì bạn sẽ phải in thêm một cái tay cầm để gắn vào sandwich.

Disclaimer:

Đây là dự án DIY và được cung cấp theo hiện trạng (as-is). Bạn tự chịu trách nhiệm hoàn toàn cho bản build của mình, bao gồm việc đánh giá độ phù hợp của mẫu với nhu cầu và các yêu cầu an toàn của bạn.

Bộ quạt cơ bản này sẽ không lọc hết khói hàn như hệ thống chuyên dụng, nhưng sẽ giúp khói đỡ bay thẳng vô mặt bạn. Với nhu cầu thỉnh thoảng thì vậy là ổn. Mình biết còn nhiều chỗ có thể tối ưu/cải thiện, nhưng mình để cho ai muốn remix làm tiếp; cái này quá ngách và kiểu one-off nên mình không polish kỹ. Cứ xem đây là một dự án DIY để bạn tuỳ biến theo nhu cầu của mình.
