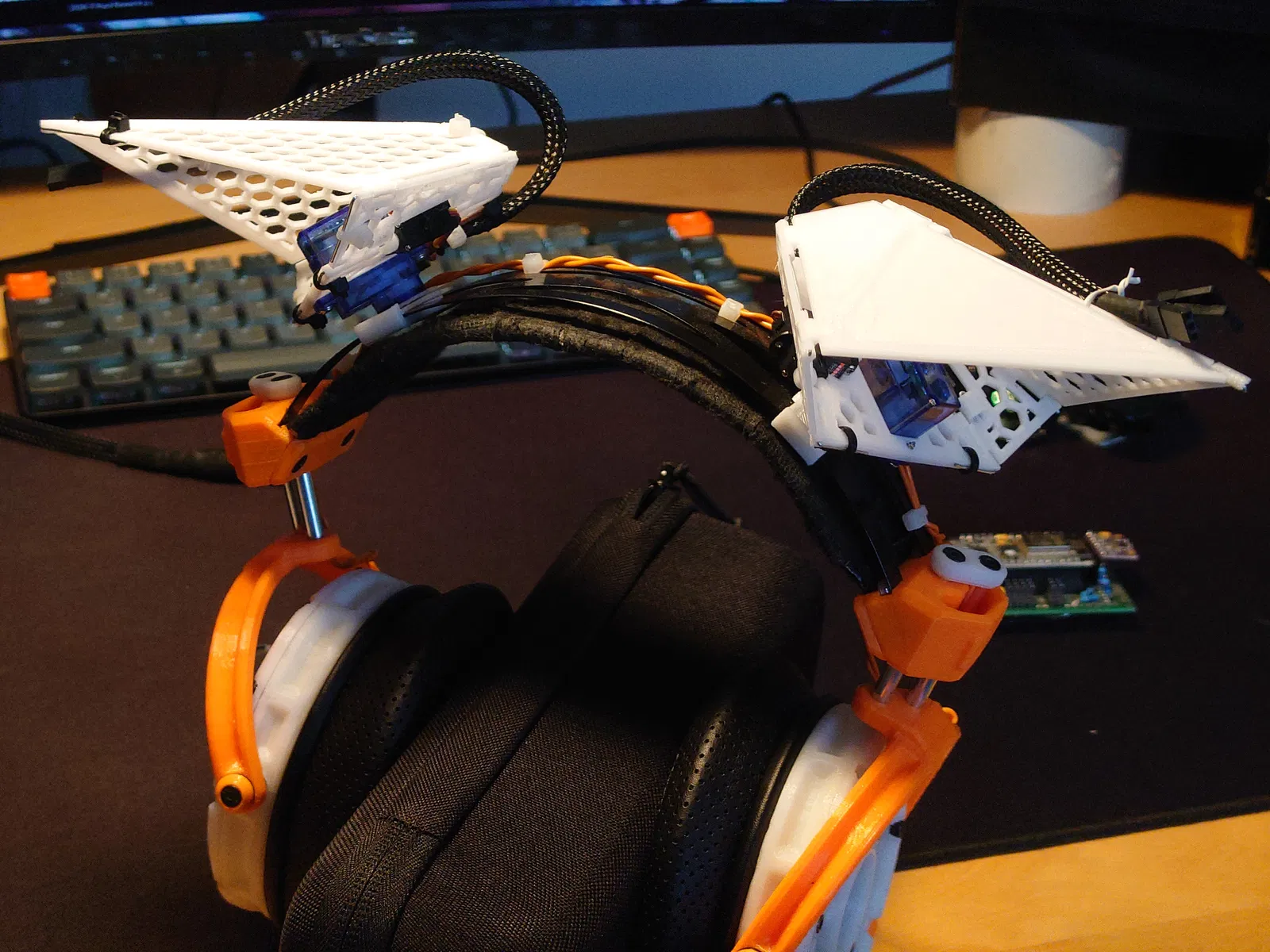

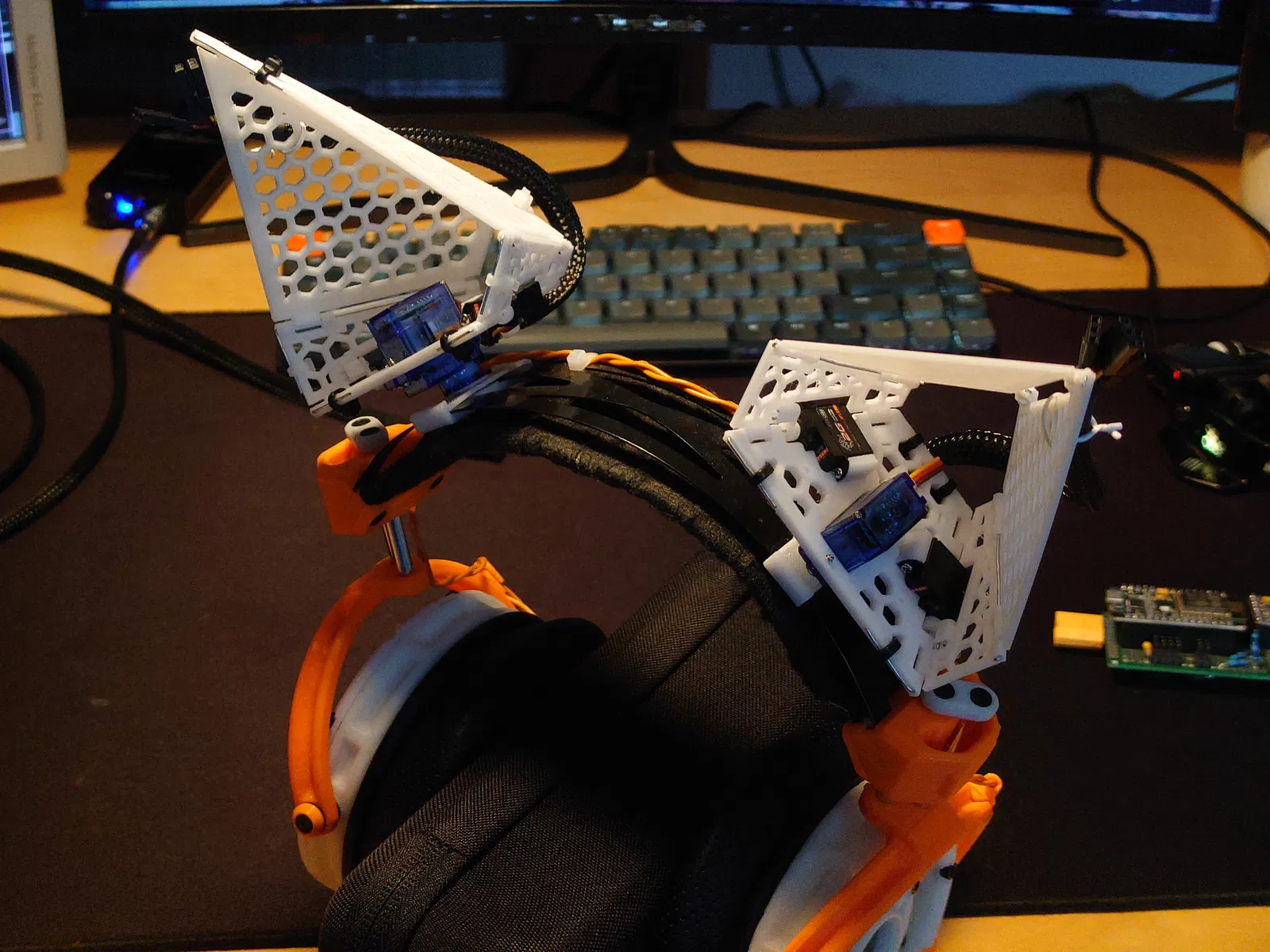

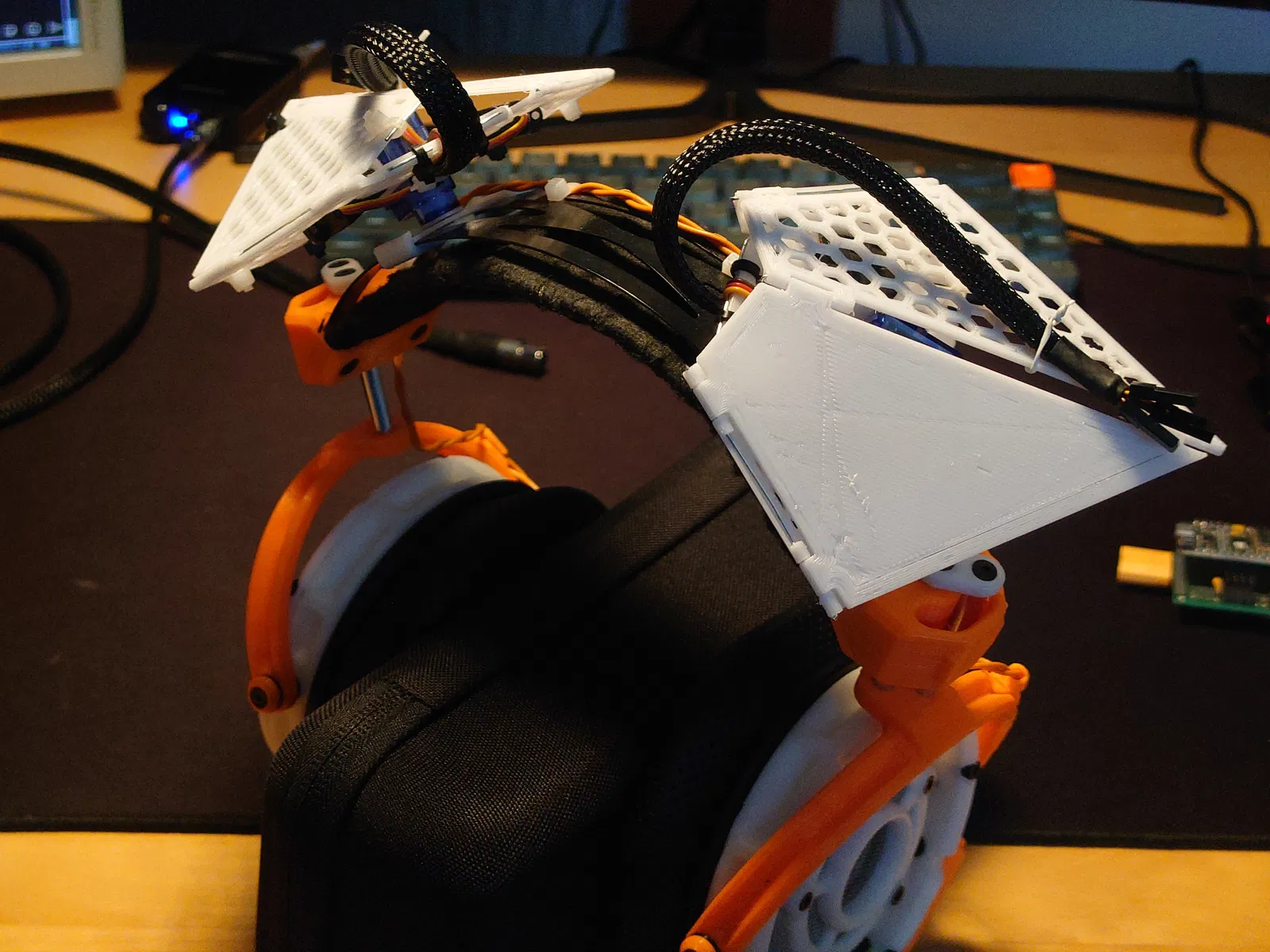

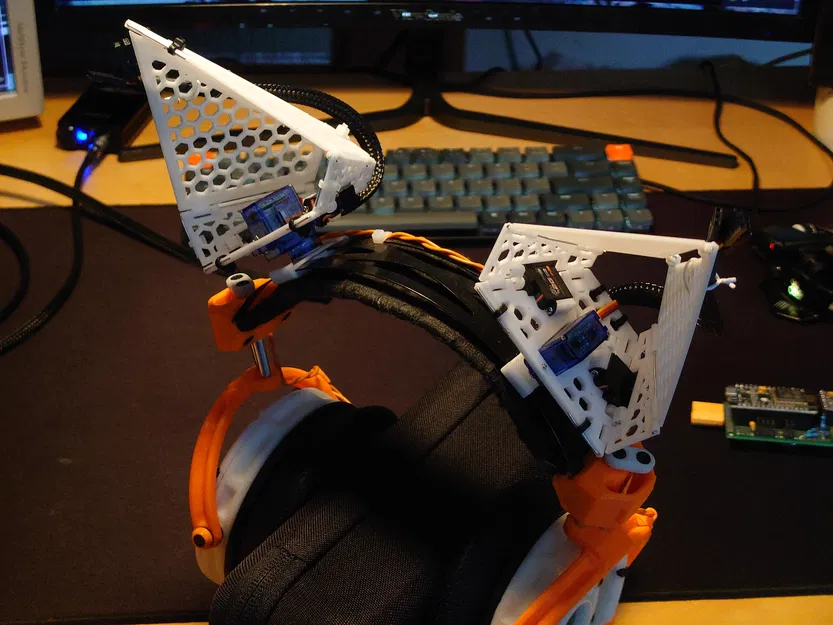

Tai mèo khớp nối (Articulated cat ears)
Mẫu tai mèo có khớp chuyển động (articulated/animated) để gắn lên tai nghe. Dùng thanh kim loại 1mm OD (paperclip cũng được) làm bản lề, hỗ trợ lắp servo 2g và có repo code tham khảo.
Mô tả
Chưa xong, mà chắc mình cũng không thể hoàn thiện cái này được.
Bản lề dùng thanh kim loại 1mm OD, kẹp giấy (paperclip) dùng cho mục đích này khá ổn.
Để lắp sidepanel với servo 2g: 1. Gắn horn vào sidepanel bằng một cái ngàm (bracket) hình chữ U
2. Lắp servo vào phần ổ trục (shaft receptacle) trên horn 3. Đặt servo vào bottom panel và cố định bằng một con ốc
Kẹp (clip) gắn lên băng tai nghe được làm cho Tofty Headphones 4 với gọng kim loại Beyerdynamic.
Có một ít code cơ bản trên github; nếu ai muốn viết DSP code hoặc có ý tưởng hay hơn để làm cái này thì cứ thoải mái mở MR và/hoặc fork. Có điều repo hơi bừa bộn. https://codeberg.org/Nannk/animated-cat-ears

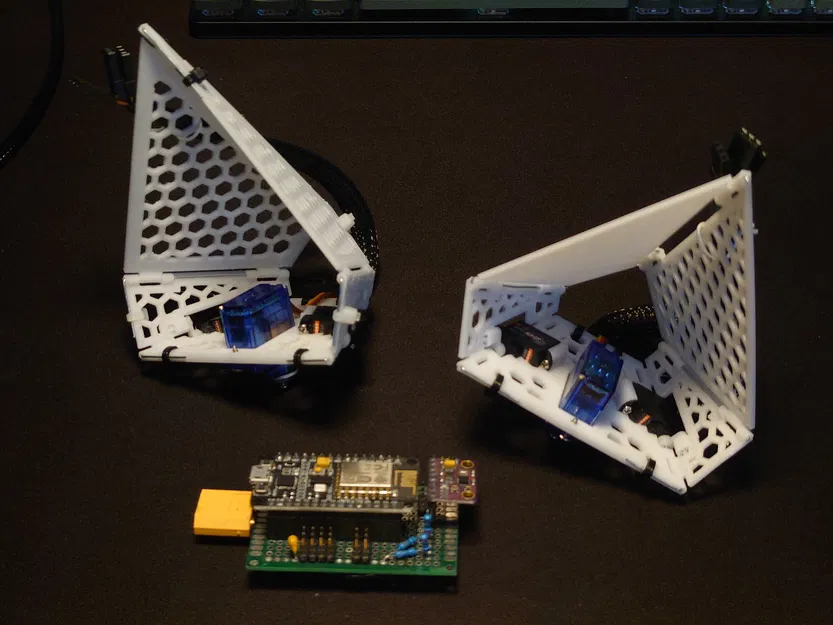

Board MCU dùng 2x AMS11117 ổn áp 3.3V để cấp nguồn cho servo 2g (mỗi tai một con regulator, vì không thì servo sẽ kéo dòng nhiều hơn mức regulator chịu được). Servo 9g thì cấp nguồn trực tiếp từ bus USB 5V.
