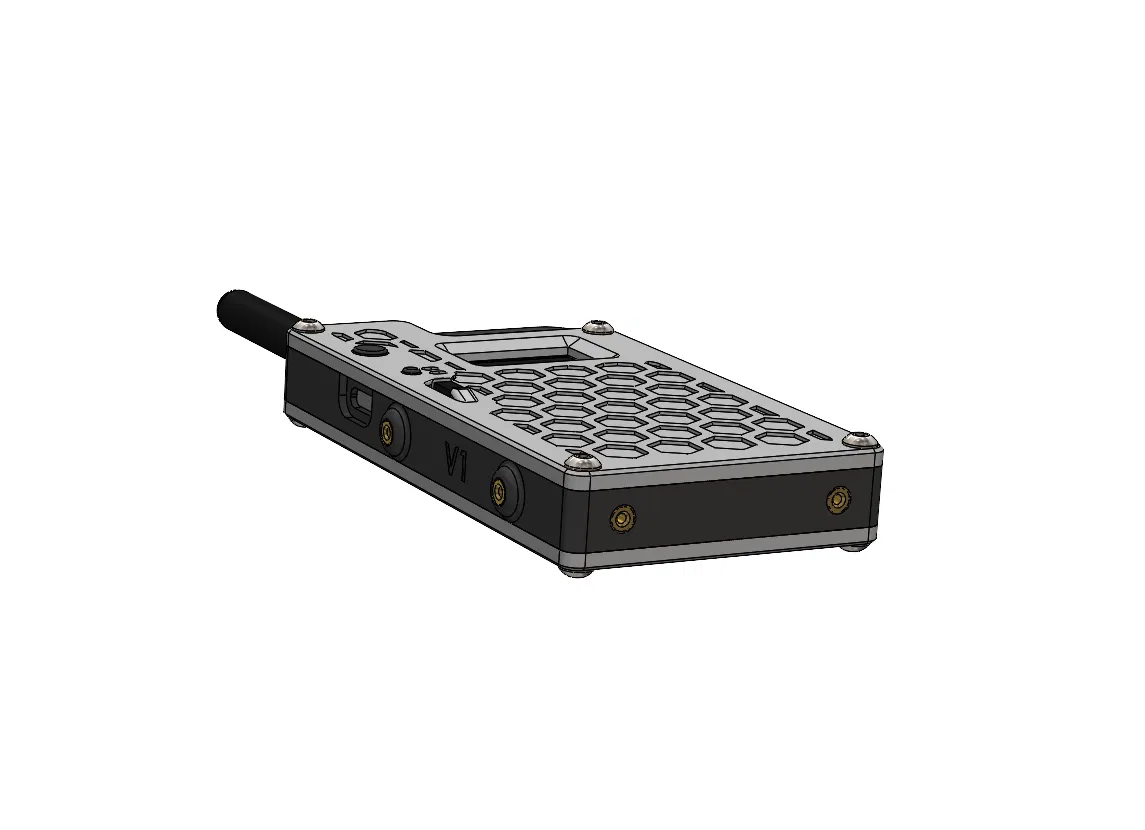

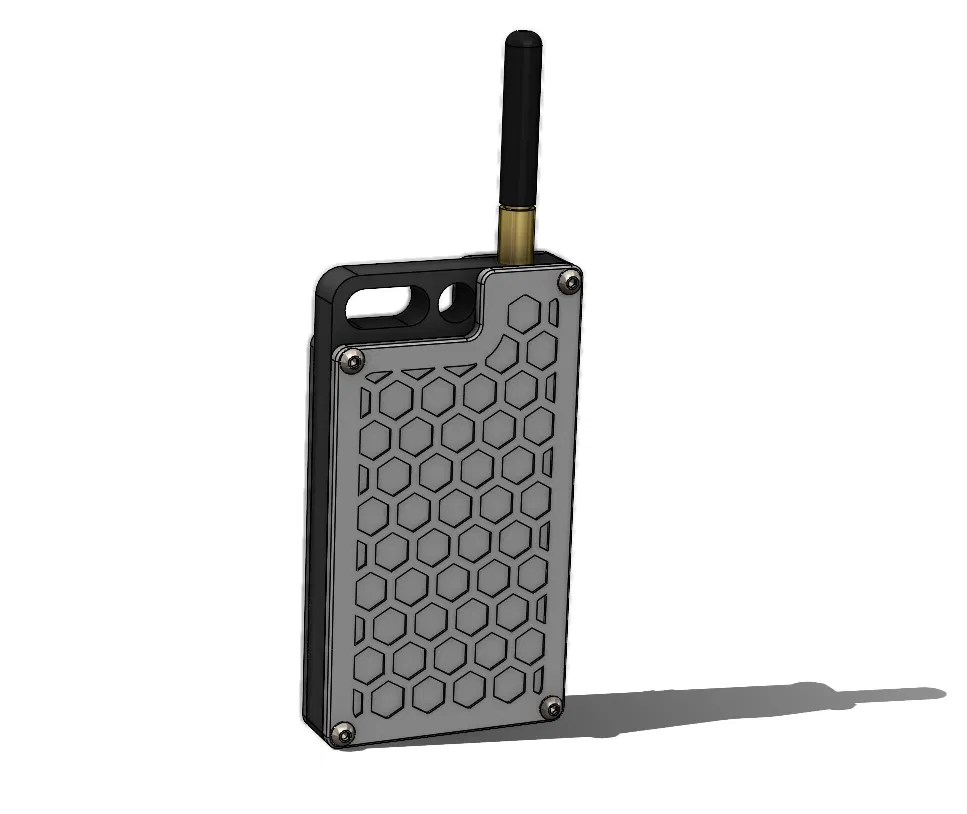

Vỏ Heltec V3 (Heltec V3 Enclosure)

Sestavení/Assembly

1. Ép mười hai insert ren M3 bằng mỏ hàn. / Inserting twelve M3 threaded inserts using a soldering iron.

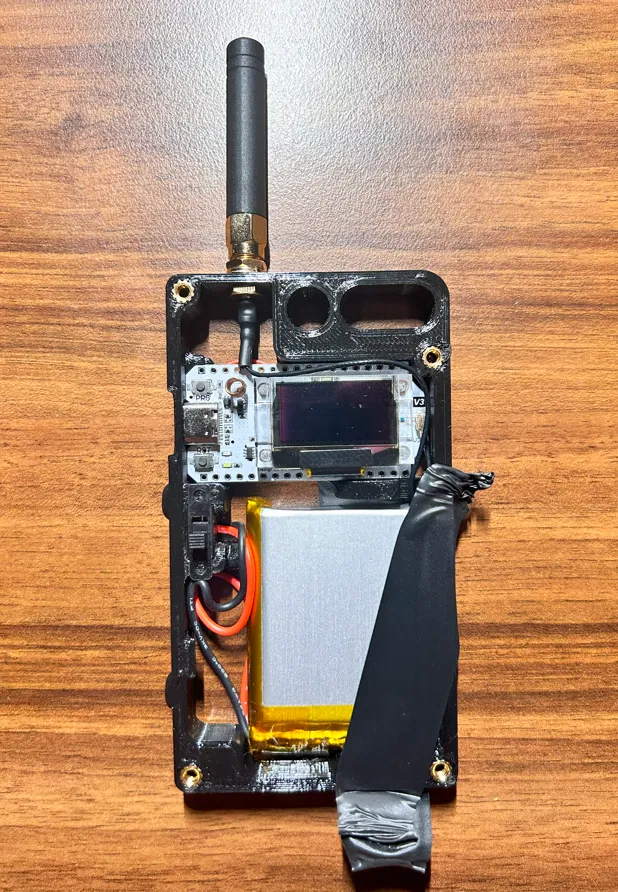

2. Lắp phần điện tử – cần kiểm tra coi cổng USB-C có nằm đúng và vừa khít với khung không. / Inserting the electronics - it is necessary to check if the USB-C connector fits into the frame.
3. Lắp anten và cắm anten vào phần điện tử. / Inserting the antenna and connecting it to the electronics.

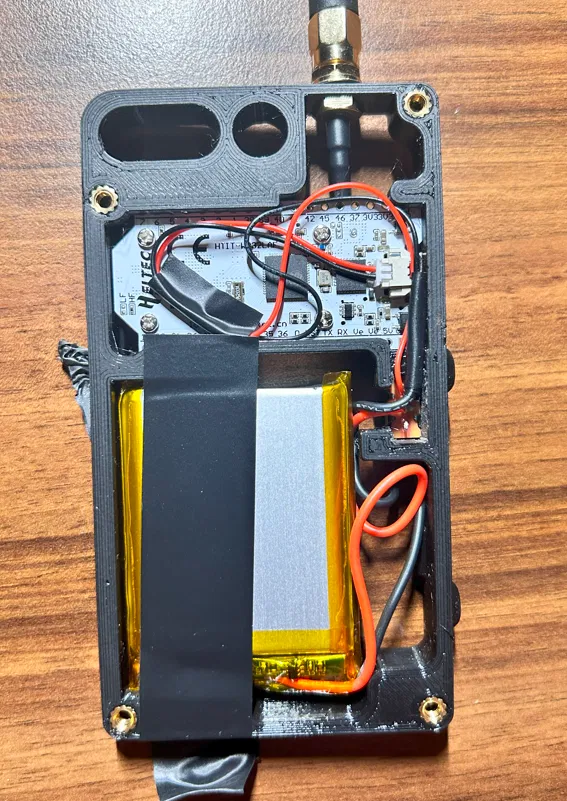

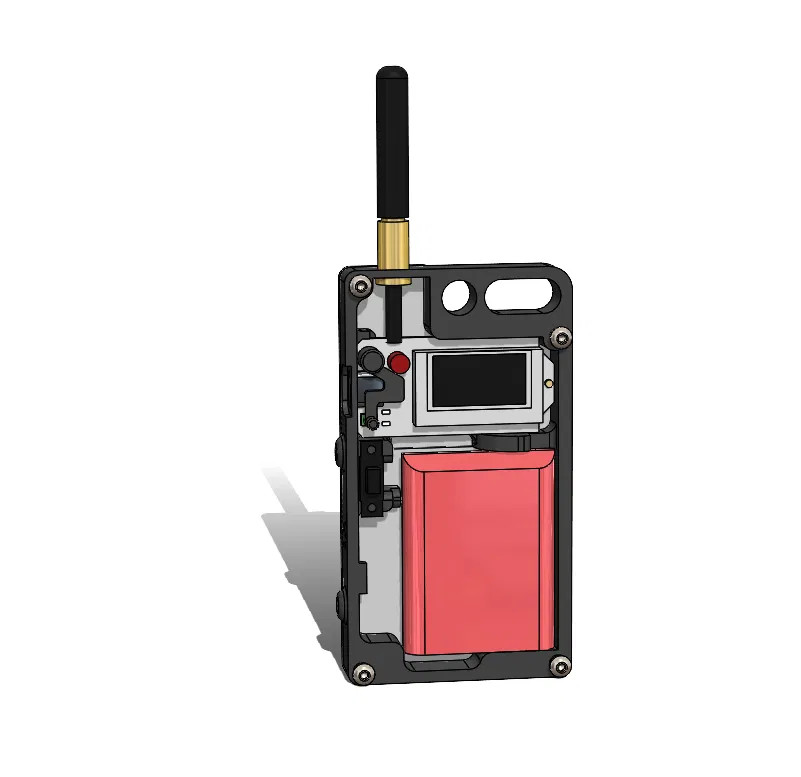

4. Kết nối pin; thiết kế có chừa tuỳ chọn gắn công tắc vào dây (+ màu đỏ) để ngắt pin. Khuyến nghị cố định pin bằng băng keo hai mặt (hoặc cách khác) để pin không bị lỏng. / Connecting the battery, the design allows for the option to connect a switch to the (+ red) wire for disconnecting the battery. I recommend securing the battery with double-sided adhesive tape (or another method) to prevent it from being too loose.
5. Nút bấm có thể chỉ cần đặt vào mặt trước, nhưng mình đã gắn nó với mặt trước bằng mỏ hàn. Cần thử và nếu cần thì cắt ngắn chiều dài nút để đảm bảo bấm ổn định đúng vào nút trên Heltec. Khuyến nghị kiểm tra sau khi đóng vỏ có bị bấm nút ngoài ý muốn không. / The buttons can simply be placed into the front panel, but I attached them to it with soldering iron. It is necessary to test and, if needed, shorten the length of the buttons to ensure reliable pressing on the Heltec. I recommend checking that there is no unintentional pressing of the buttons after closing the enclosure.

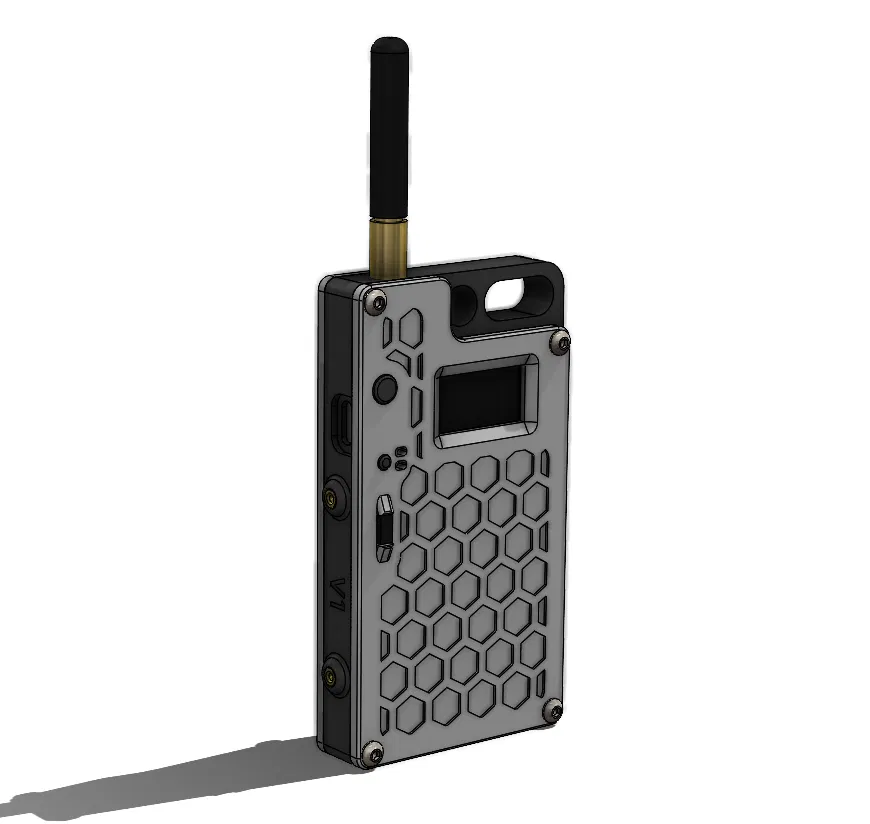

6. Khi đóng vỏ bằng mặt trước, cần kiểm tra coi có dây nào bị kẹt/vướng không để tránh làm hư dây. Bên trong vỏ có đủ chỗ để đi dây và có nhiều cách để đi dây. / When closing with the front panel, it is necessary to check that no wires are in the way to prevent damage. There is enough space in the enclosure for routing wires, and there are multiple ways to route them.

Soupis dílů / BOM

1. Heltec V3.1 :Heltec WiFi LoRa 32 V3.1 868Mhz 0.96" WiFi Modul | LaskaKit
2. Pin - 2500mAh (104050): GeB LiPol Baterie 104050 2500mAh 3.7V JST-PH 2.0 | LaskaKit
3. Insert ren M3 loại ngắn (12x): Závitové vložky - M3 krátké 100 kusů | 3D tiskárny Original Prusa přímo od Josefa Průši (prusa3d.com)
4. (8x) M3x6
5. Công tắc (tuỳ chọn): Posuvný přepínač 0,5A 50VDC | LaskaKit

!!! DISCLAIMER !!!

Cẩn thận khi làm việc với pin; nếu pin bị hư hại hoặc đấu nối sai có thể gây nguy cơ cháy. / Be cautious when working with the battery; if it is damaged or connected improperly, there is a risk of fire.

Mình không chịu trách nhiệm cho bất kỳ thiệt hại hay chấn thương nào phát sinh từ việc sử dụng hoặc lắp ráp mẫu này. Bạn tự chịu rủi ro khi thực hiện. / I am not responsible for any damage or injury resulting from the use or assembly of this model. You do so at your own risk.

Khuyến nghị bạn đọc kỹ tài liệu cần thiết của từng linh kiện, hoặc hỏi ý kiến chuyên gia (không phải mình). / I recommend studying the necessary documentation for each component or consulting with an expert (not with me).
