Giá đỡ phụ kiện và ống hút bụi cho MPCNC

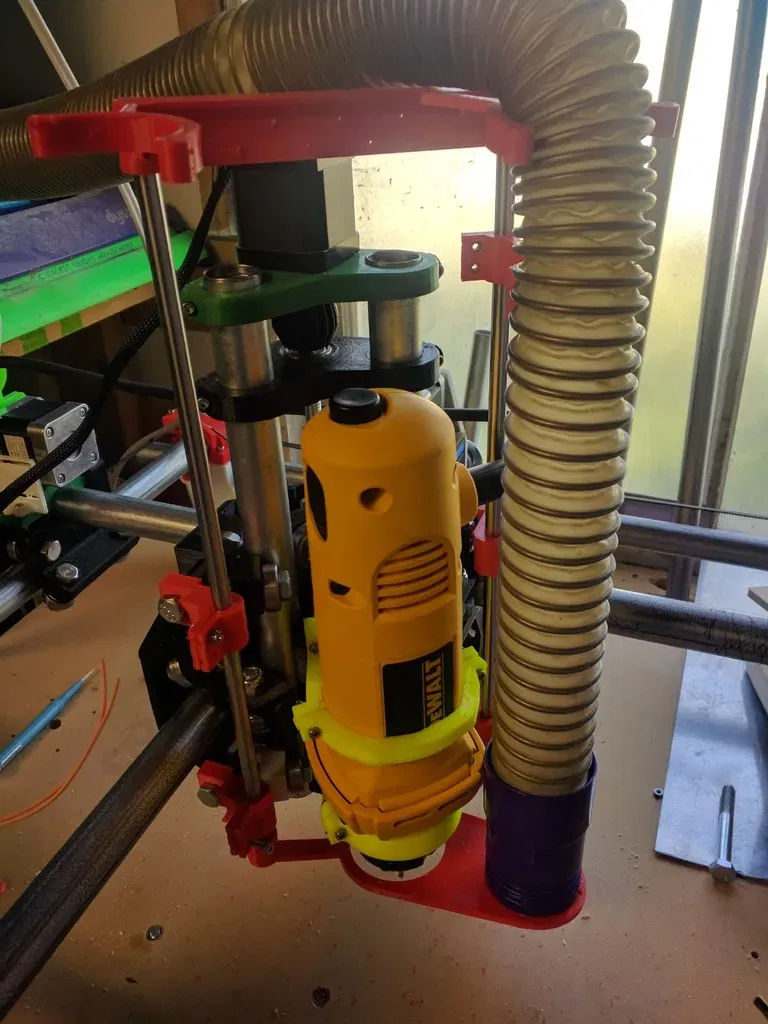

Đang cố gắng xây dựng một chiếc giày bụi/giá đỡ phụ kiện cho MPCNC. Tôi muốn nó được gắn vào khung và không phải vào cụm trục Z/giá đỡ động cơ Z. Tôi có một số thanh trượt mịn 8mm dài 13" nằm quanh đây, vì vậy tôi dựa vào đó. Bạn cũng có thể dễ dàng sử dụng thanh ren 5/16" mà bạn có thể tìm thấy ở bất kỳ cửa hàng lớn nào với giá rẻ.

LƯU Ý Đây là phiên bản ống dẫn 3/4" của MPCNC. Nếu bạn có ống có đường kính ngoài 25mm hoặc 25.4mm, điều này có thể không hoạt động. Xin lỗi.

Lắp ráp

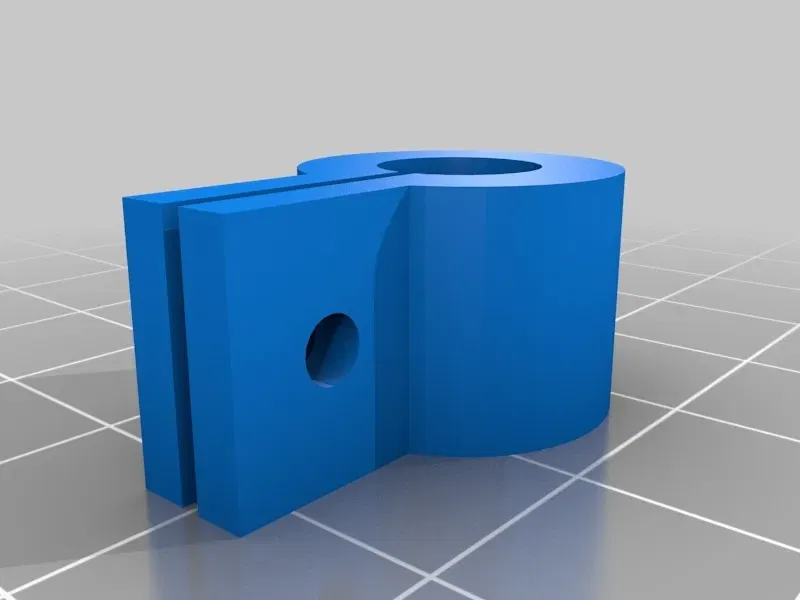

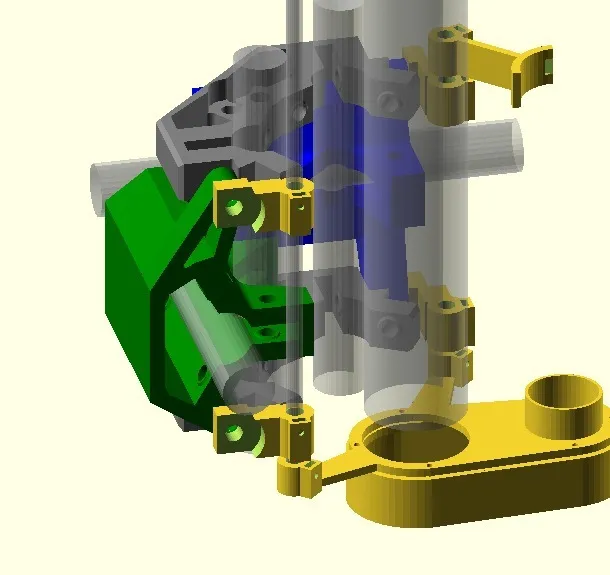

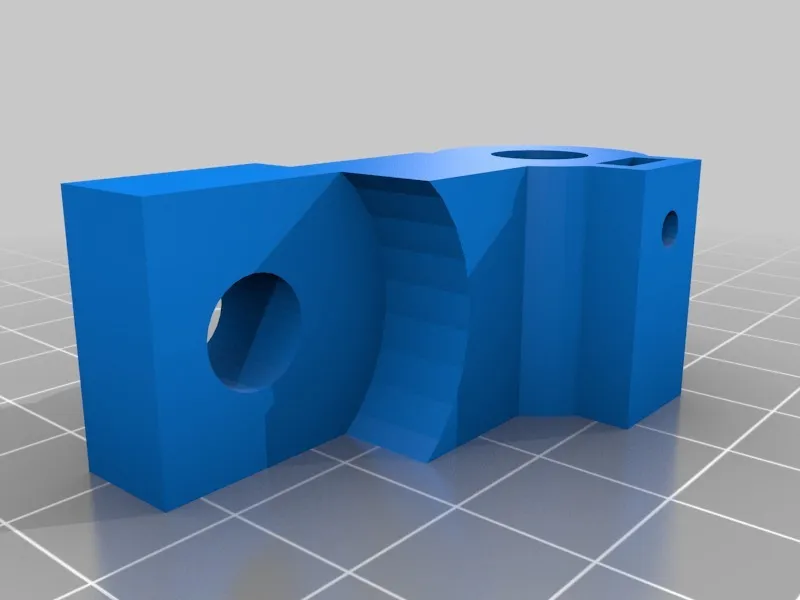

Đầu tiên sử dụng 2 Bộ kết nối thanh Gantry để gắn các thanh vào khung. Bạn sẽ cần một vài đinh vít dài hơn (3" x 4) so với những gì có sẵn của MPCNC để gắn các kẹp thanh vào các bộ phận khung XY.

Chèn các thanh qua các bộ kết nối.

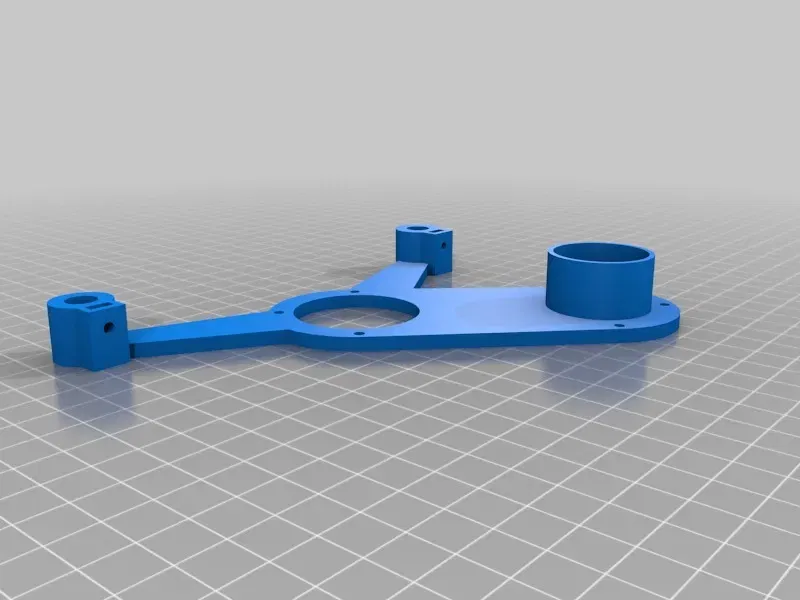

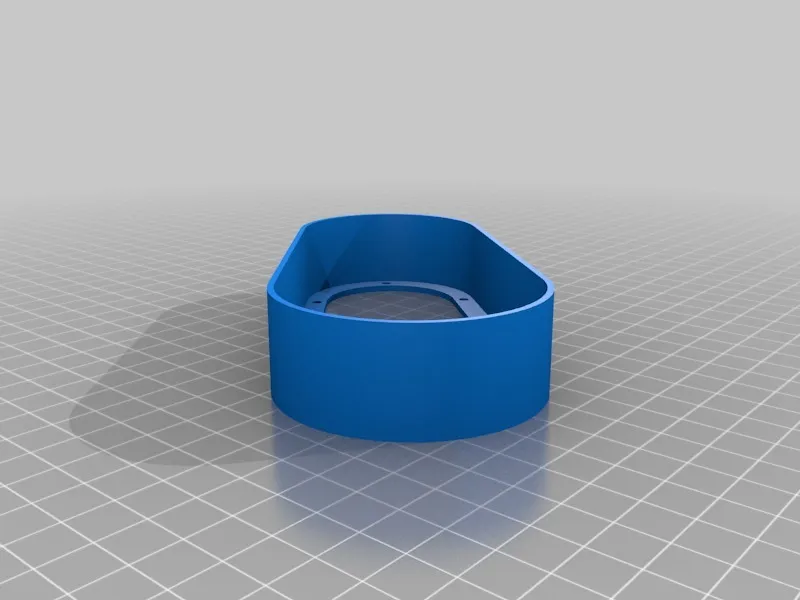

Tiếp theo, gắn chân váy vào Đế Giày bằng các vít 3mm.

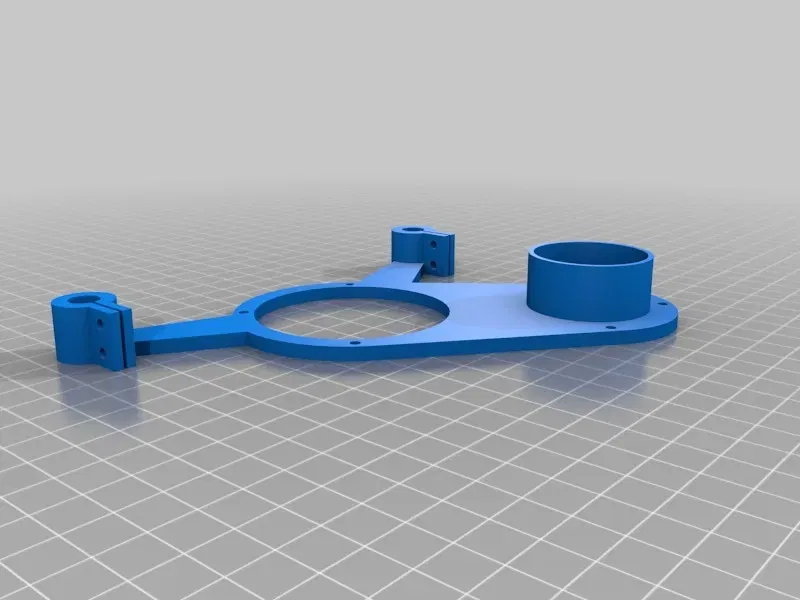

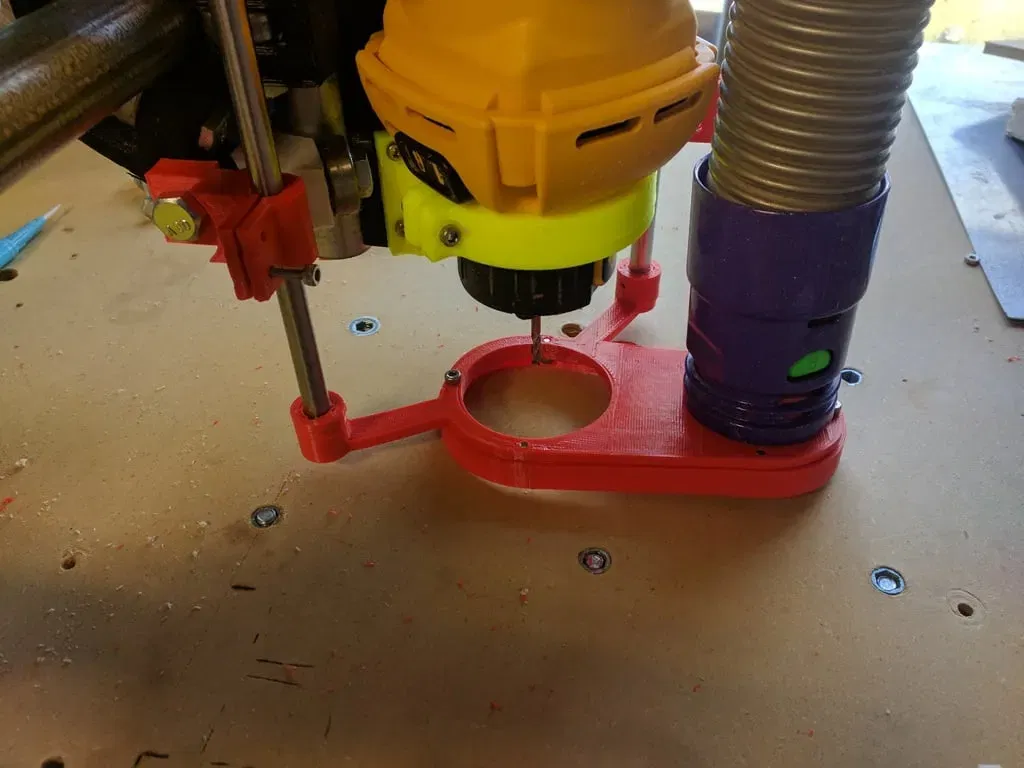

Gắn cái đó vào đáy của các thanh.

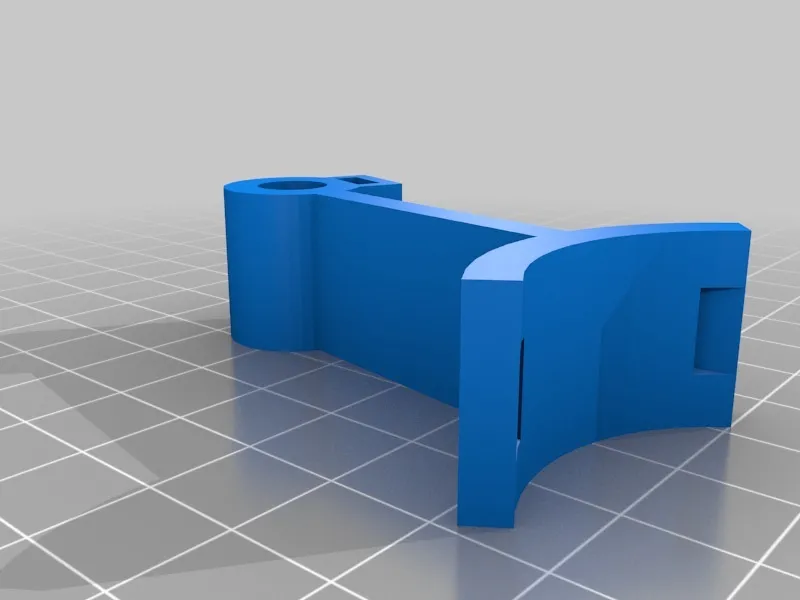

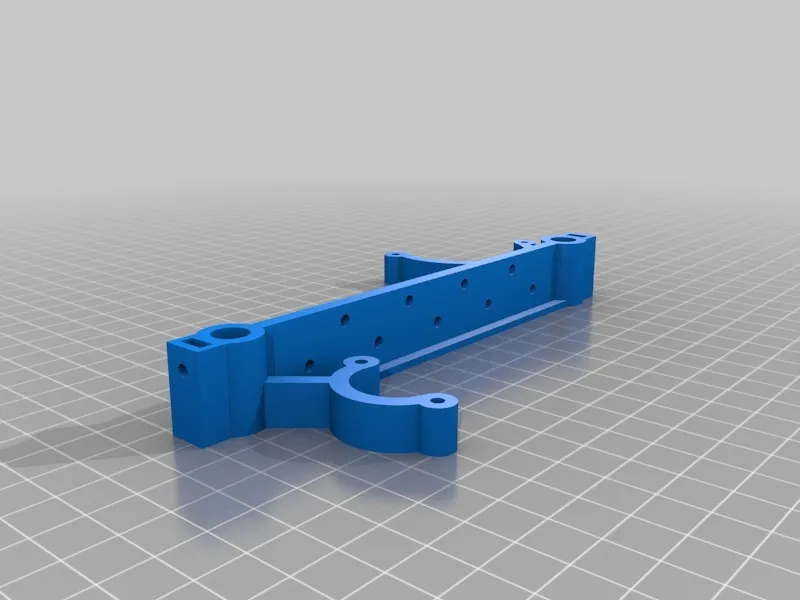

Tiếp theo, gắn Đỉnh Thanh Mịn vào đỉnh của các thanh. Điều này cũng cung cấp hướng/kiểm soát cho ống và dây.

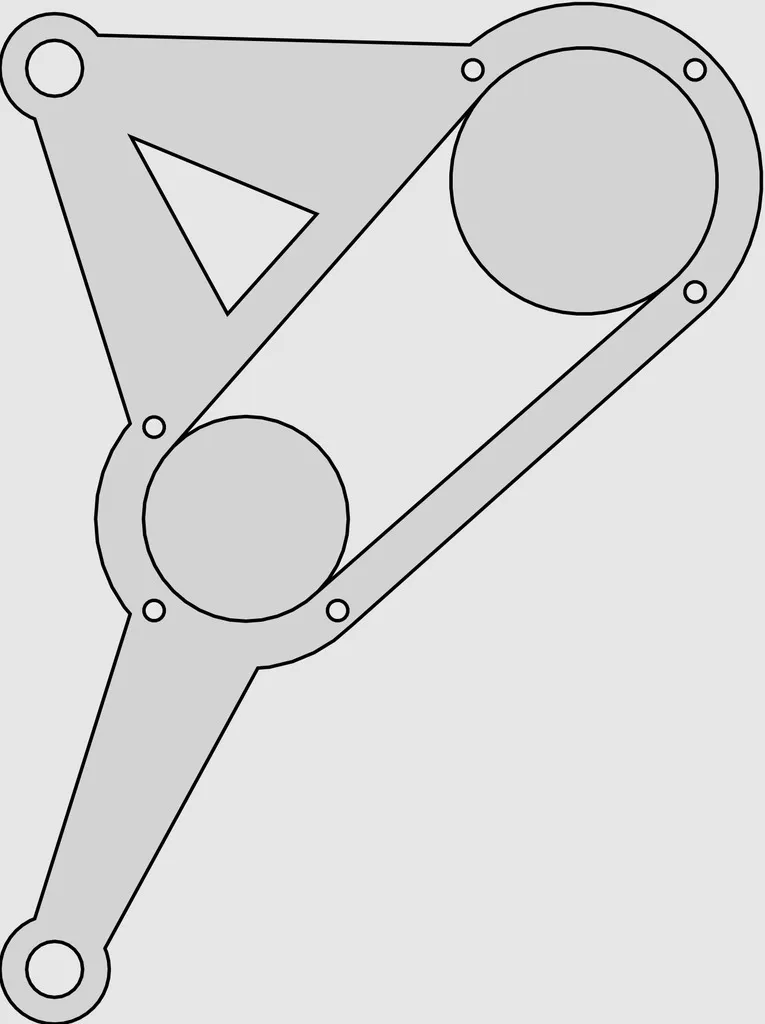

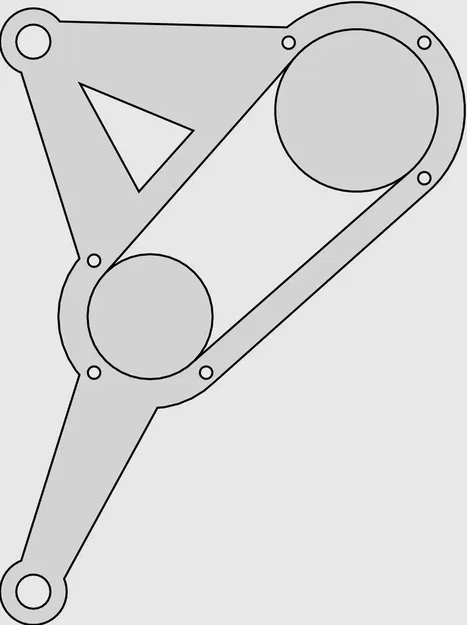

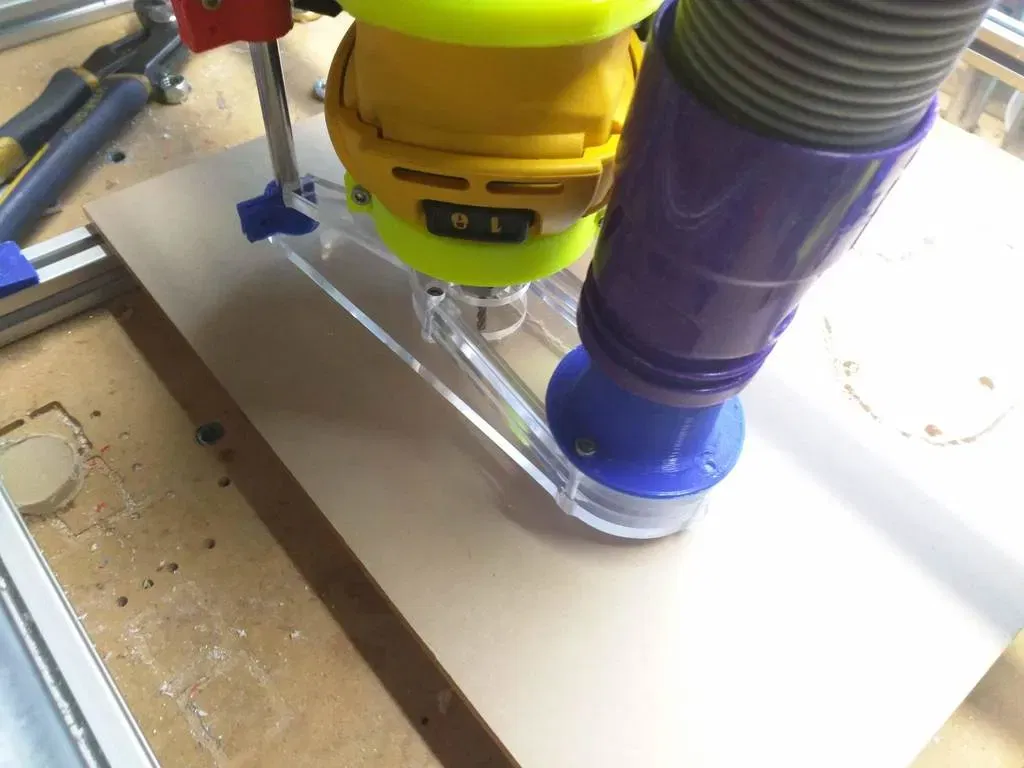

CẬP NHẬT ACRYLIC 27/9/18: Tôi sử dụng Marlin cho MPCNC của mình, vì vậy mã GCODE của tôi trông giống như các tệp in 3D, nhưng chúng không phải. Tôi đã sử dụng Estlcam 11 để tạo ra chúng từ các tệp SVG. Tôi đã sử dụng acrylic 1/4, nhưng không có lý do gì bạn không thể làm nhiều lớp hơn với acrylic mỏng hơn. Có 3 phần:

1. Phần trên có hai lỗ, một lỗ cho router đi qua, một lỗ cho kết nối ống hút.
2. Các lớp giữa là mở.

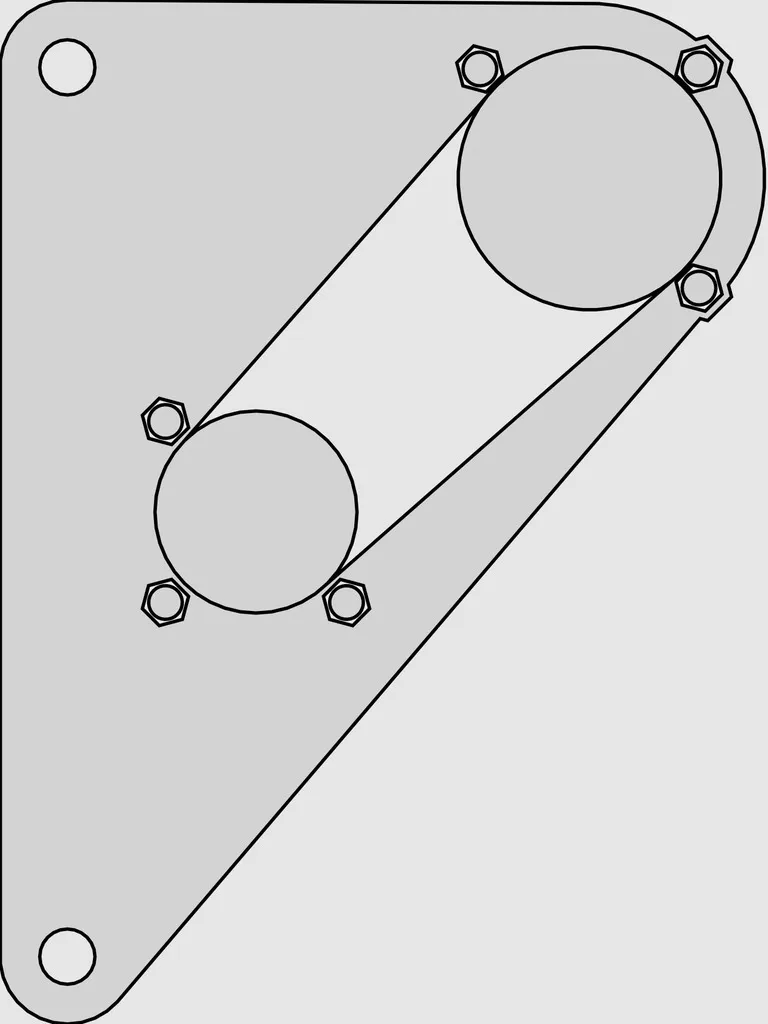

3. Phần dưới có một lỗ, cho router. Tôi đã thêm các lỗ lục giác để phù hợp với các đai ốc 3mm, để tôi có thể gắn càng sát càng tốt (FAF, có lẽ?) vào chi tiết gia công, và đã học được theo cách khó khăn, khi bạn muốn khoan lỗ chìm ở đáy một mảnh, bạn cần lật thiết kế lại!
