Nautilus Gears với một thanh kết nối mạnh mẽ hơn

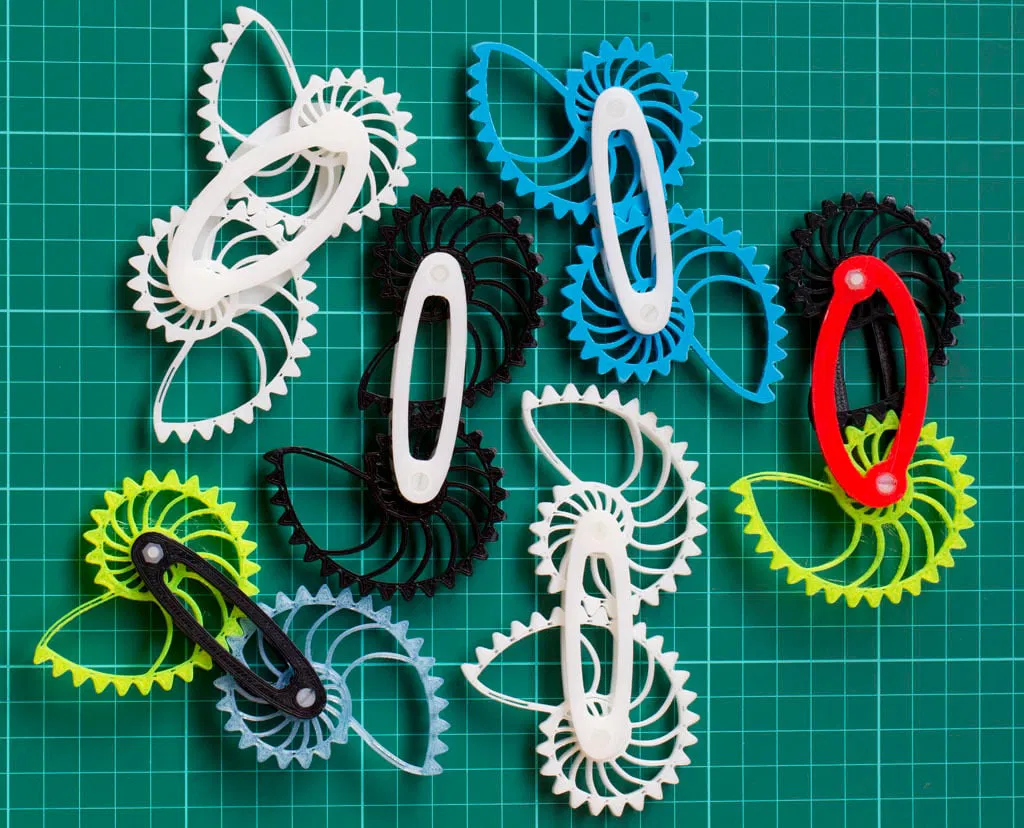

Thiết kế của Mishat là tuyệt vời, hấp dẫn và hấp dẫn nhưng không mất nhiều thời gian để các chân để chụp hai trong số các bản in mà tôi đã làm về thứ này mặc dù tôi in ra phiên bản mới nhất của thanh kết nối, v2.

Nghĩ về nó, các chân là một điểm yếu vì chúng dựa vào 'mối hàn' của một lớp diện tích bề mặt khá nhỏ cho một bên dưới nó để cung cấp sức mạnh. Nói rằng, tôi đã quản lý một bản in bằng V2 của đầu nối cong vẫn đang giữ tốt với nhau.

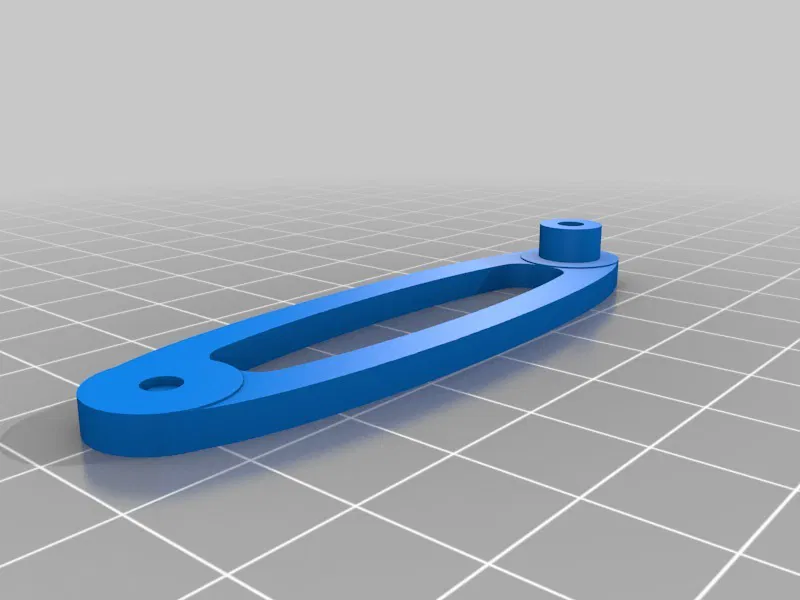

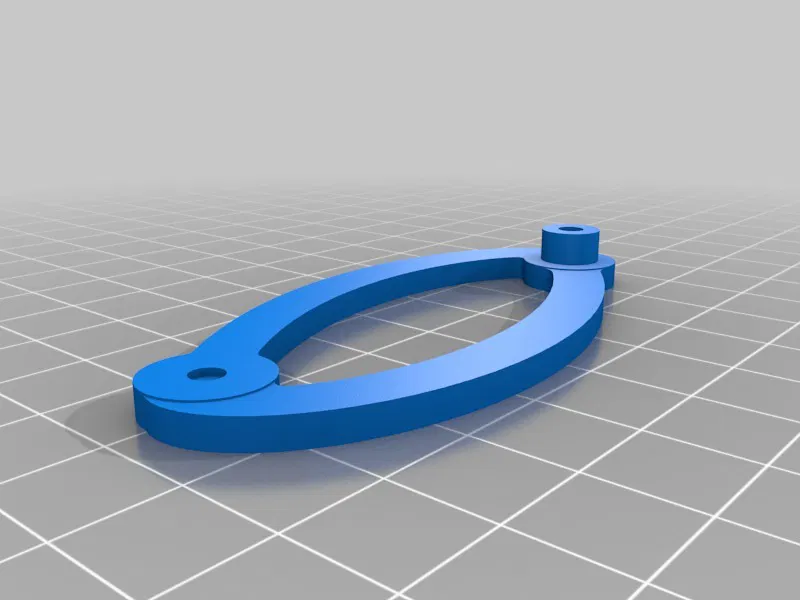

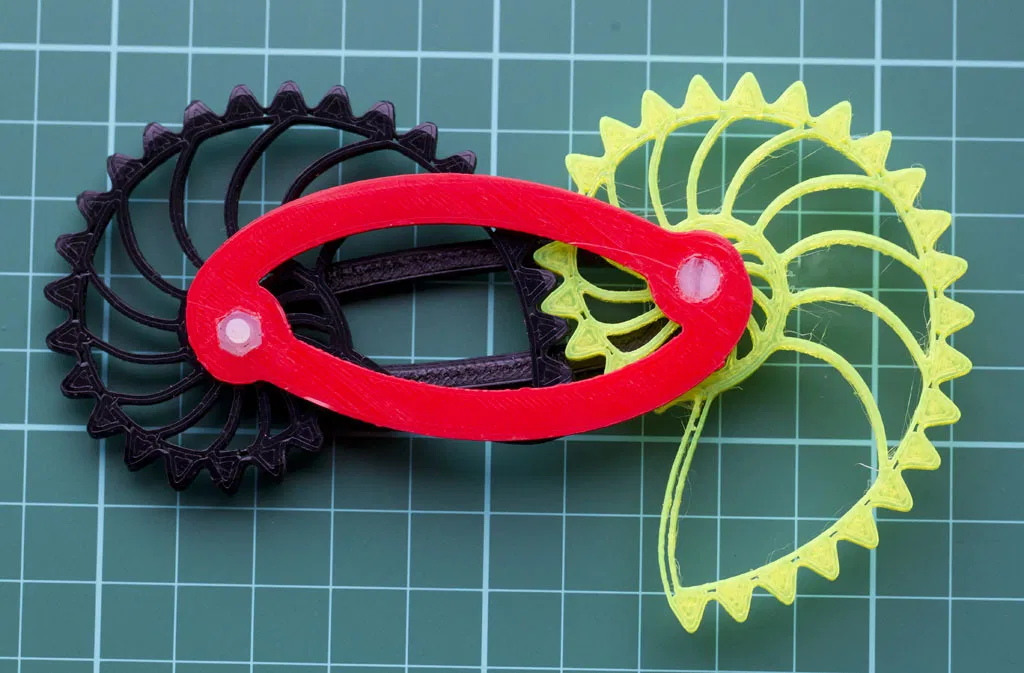

Bản phối lại này được thiết kế để tăng cường các bộ phận giữ toàn bộ cấu trúc lại với nhau và sử dụng đai ốc và bu lông M3 nylon (hoặc kim loại) để thực hiện công việc.

Hướng dẫn

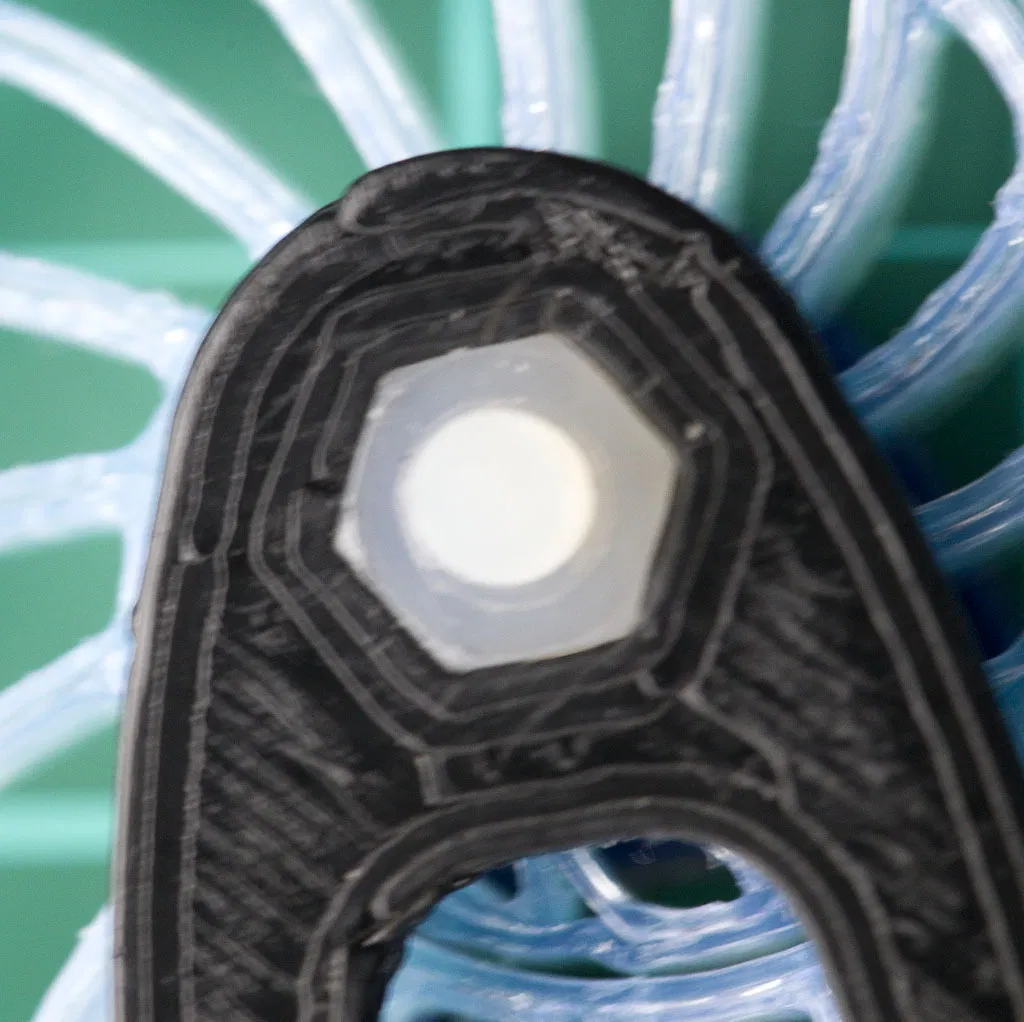

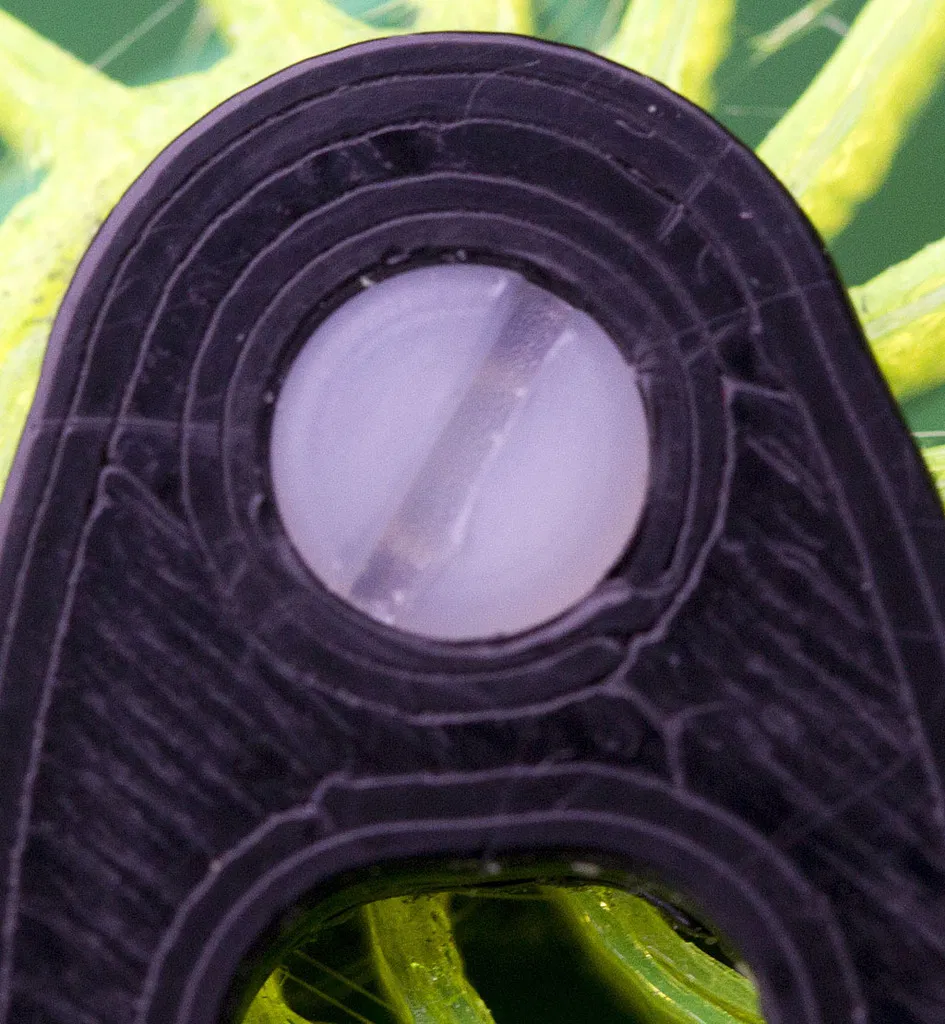

Cuối cùng! Tôi đã tìm thấy một cách sử dụng cho các ốc vít và đai ốc M3 mà tôi đã mua một thời gian trước, nghĩ rằng một ngày nào đó chúng sẽ hữu ích. Chúng là hoàn hảo cho thứ này khi chúng hòa trộn tốt khi được in trong ABS tự nhiên. Các ốc vít 12 mm có thể được cắt bằng đai ốc bằng một con dao thủ công một khi bạn tự tin rằng các bánh răng được chia lưới tốt và bạn đã không làm hỏng mọi thứ quá chặt.

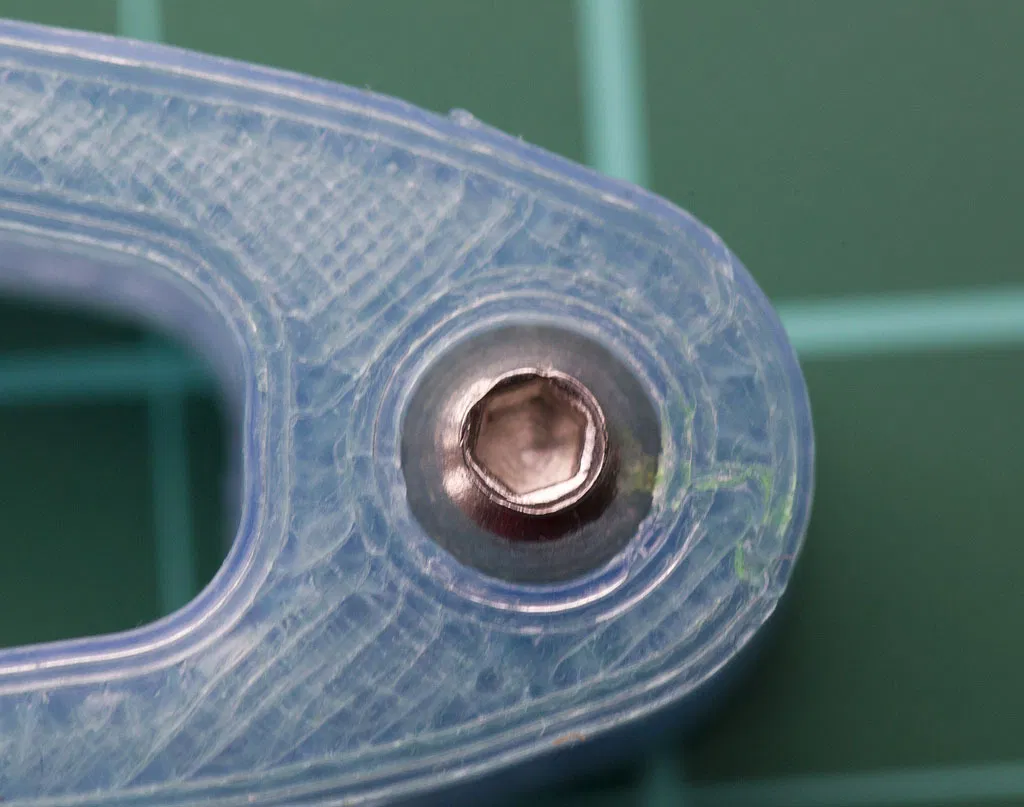

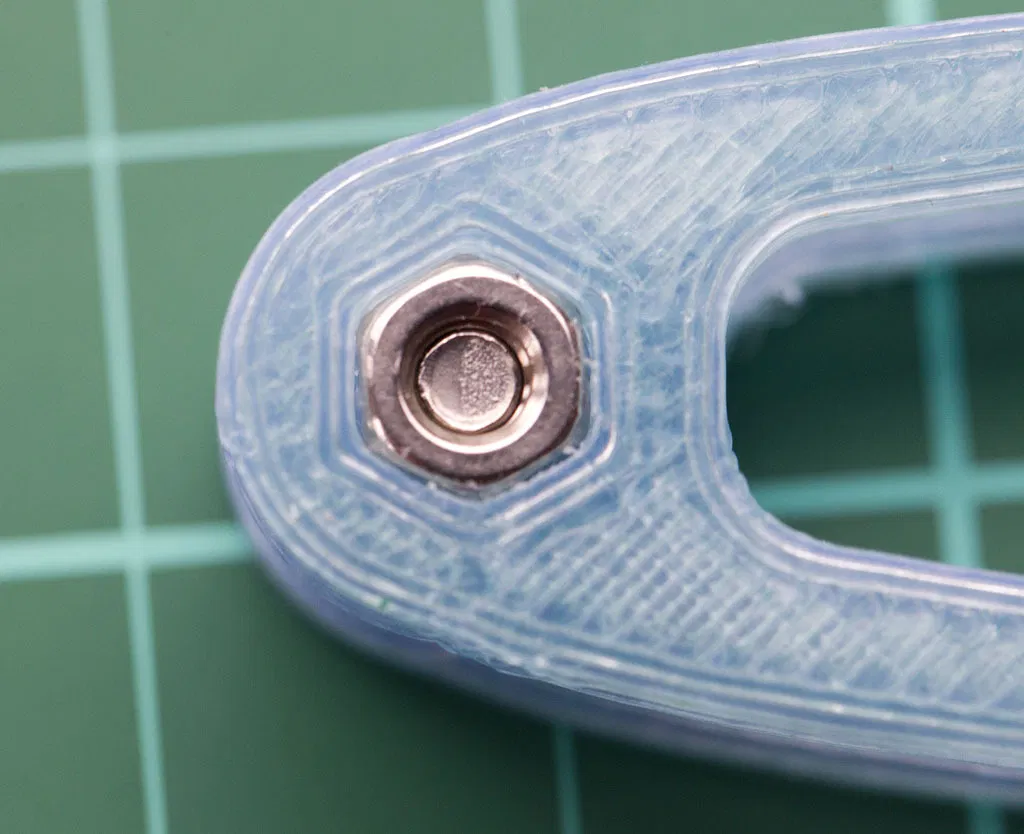

Bạn không cần phải sử dụng nylon tất nhiên - các bức ảnh hiển thị đai ốc kim loại M3 và bu lông 8 mm.

Một điểm - bạn sẽ thấy rằng các lỗ cho bu lông trông mù trong STLS. Đây là mục đích để cho phép chất lượng in tốt nhất - lỗ phía trên bẫy đai ốc có đường kính nhỏ hơn so với bên ngoài đai ốc M3 có nghĩa là không có 'tấm trống' (dày 0,4mm), vòi phun sẽ cố gắng in lỗ bu lông ở giữa không khí. Khi thanh đã được in, sử dụng một mũi khoan 3 mm để ra khỏi lỗ. (Sử dụng một trong những điều này có lẽ: http://www.thingiverse.com/thing:99046) :)

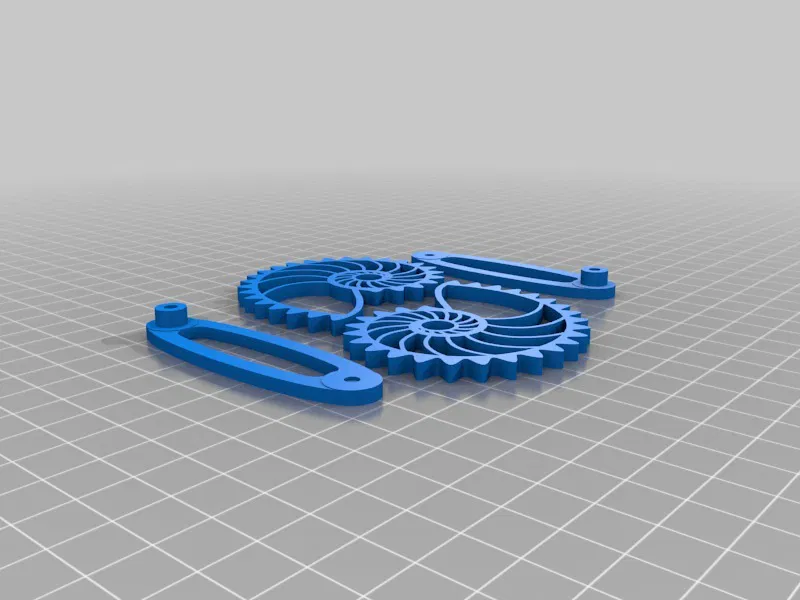

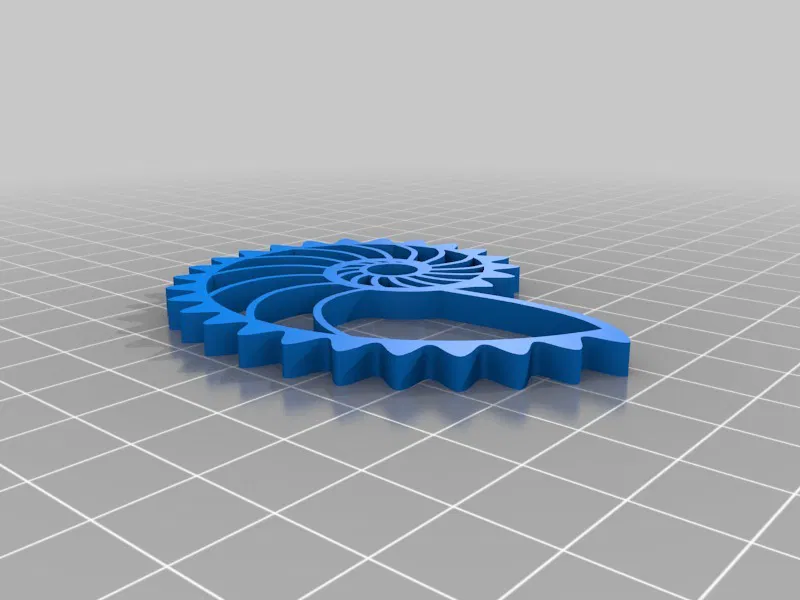

Tôi đã bao gồm thiết bị Nautilus ban đầu của Mishat để hoàn thiện và lắp ráp một tấm cho phép bạn in ra tất cả các phần cùng một lúc.

Thể loại: Nghệ thuật tương tác
