Miếng sưởi cho Flashforge Adventurer 5M (AD5M), quạt 7530

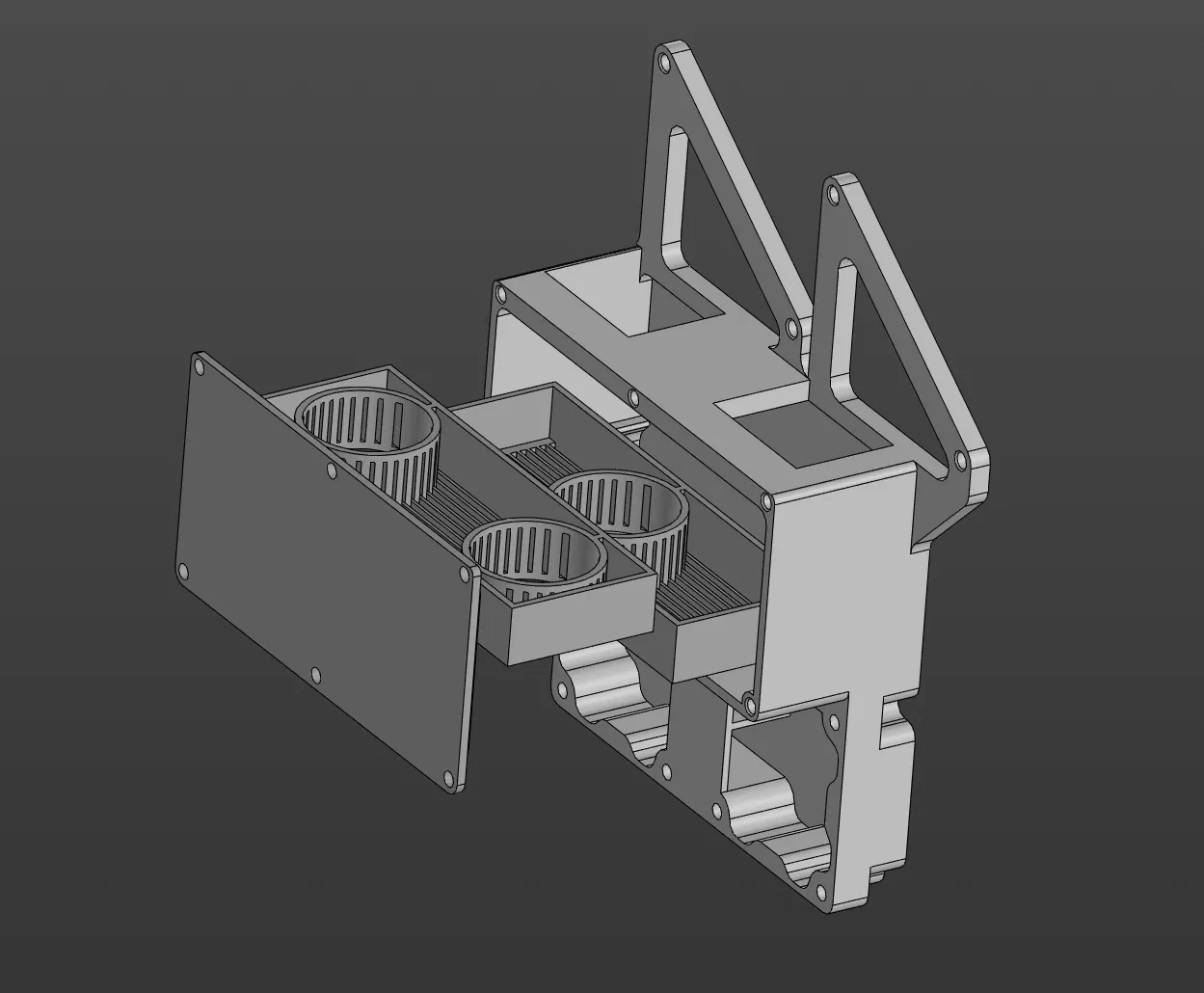

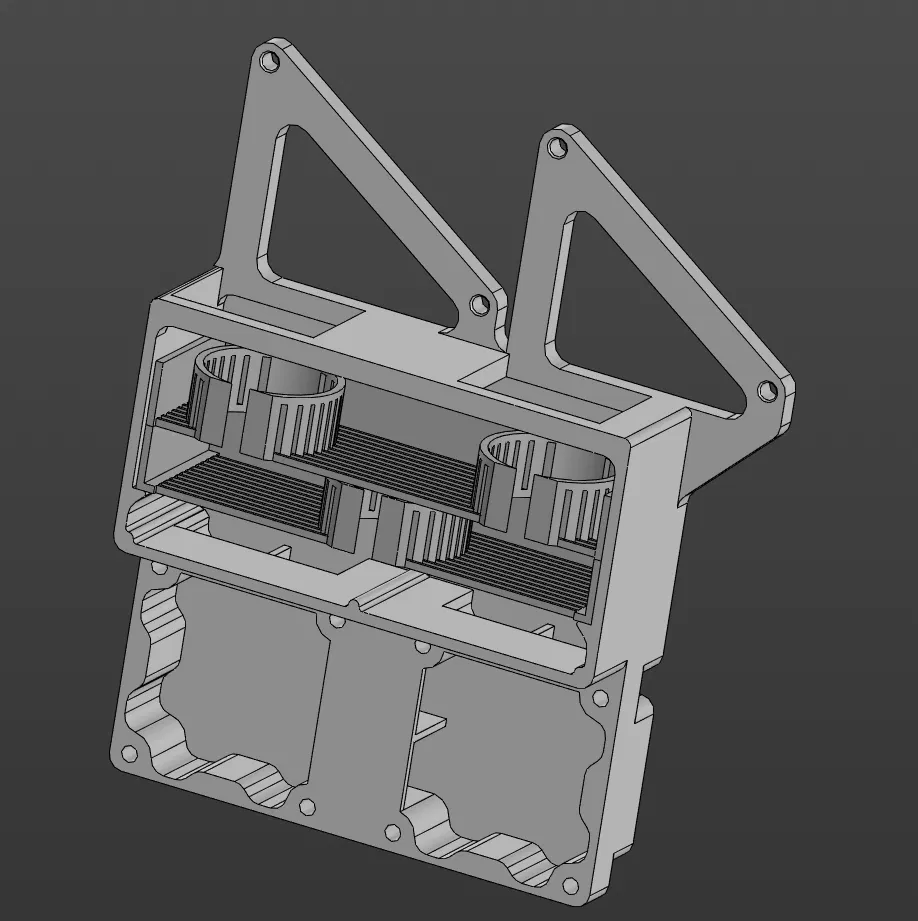

Miếng sưởi này được thiết kế để tạo một “thermal camera” chủ động trên máy in Flashforge Adventurer 5M. Ngoài ra, trên miếng sưởi còn bổ sung thêm một module lọc không khí thông qua carbon filter.

In bằng ABS(ASA)-CF(GF), hoặc các loại nhựa chịu nhiệt khác (không dùng PLA và PETG).

Miếng sưởi có 2 lựa chọn vị trí lắp:

1. Lắp ở vách bên của máy in,

2. Lắp ở đáy máy in.

Các linh kiện cần có:

• 250–300 gram filament

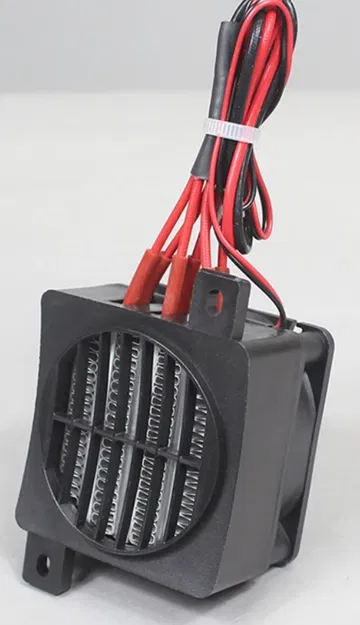

• PTC heater, 2 cái (mình dùng 2 cái 150W mỗi cái, tổng công suất 300W)

• quạt 7530, 2 cái

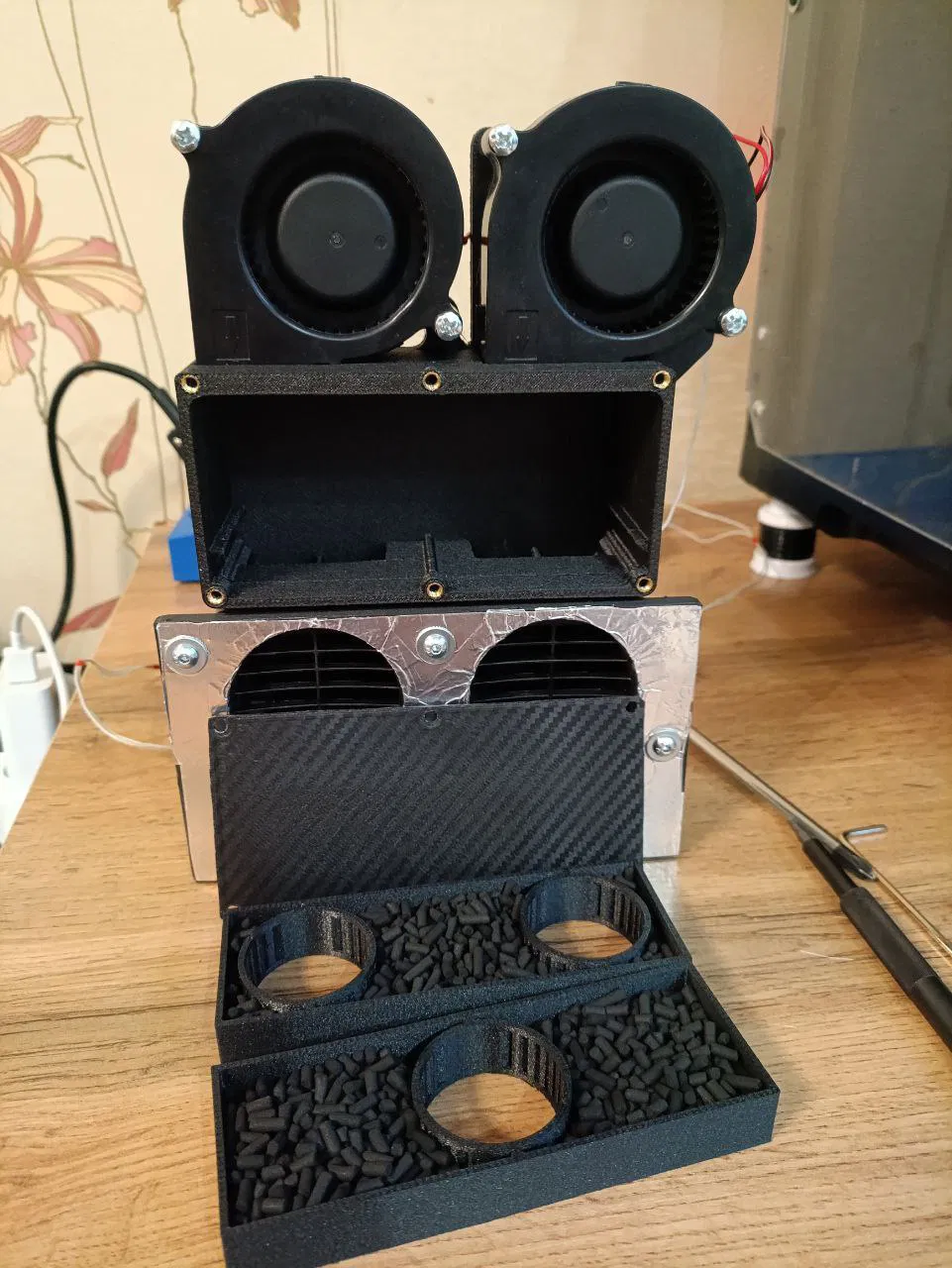

• than hoạt tính không bụi

• Ốc vít (M4x35, 4 cái), (M3x6, 6 cái), (M4x16 hoặc M4x14, 4 cái)

• thermal brass nut (M4xOD5xL6 hoặc 8, 4 cái), (M3xOD4,5xL5, 6 cái)

• ê-cu lục giác M4, 4 cái

• Nếu lắp lên vách, bạn sẽ cần thermal brass nut (M4xOD5xL6, 3 cái) và ốc vít (M4x6 hoặc 8, 3 cái). Nếu lắp xuống đáy máy, bạn sẽ cần ốc vít (M2,5x14, 2 cái), và ê-cu lục giác (M2,5, 2 cái).

Lắp đặt:

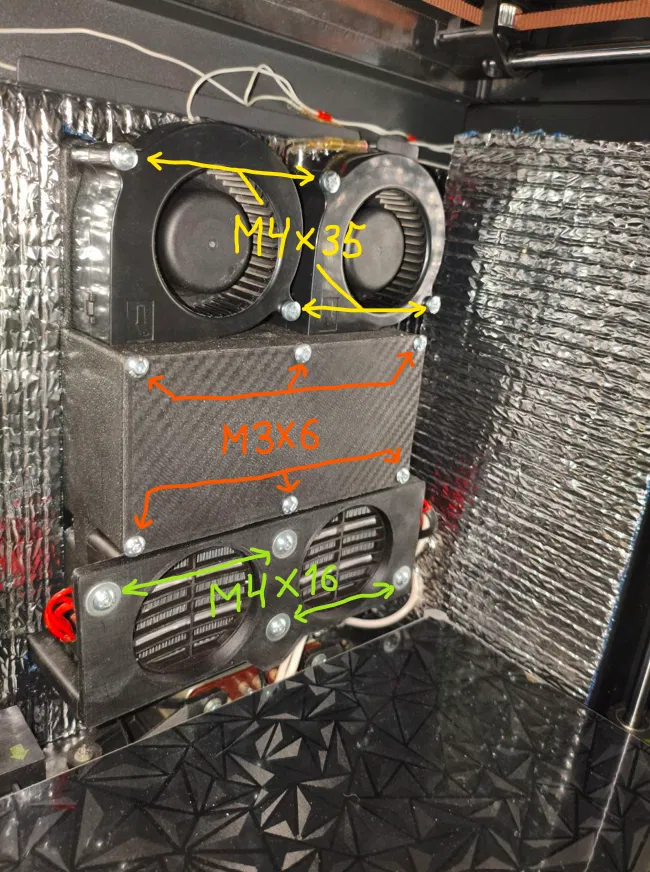

• Dùng ốc (M4x35) và thermal brass nut (M4xOD5xL6) để bắt quạt.

• Dùng ốc M3x6 hoặc 8 và thermal brass nut (M3xOD4,5xL5) để cố định nắp.

• Cần ốc M4x16 hoặc M4x14 để gắn miếng sưởi vào cái bracket.

Mình đã upload file STL và STP, nên bạn có thể remix dựa trên mẫu của mình, chúc bạn may mắn và in ngon nha. 👍
