Ender 3 V2 Neo gắn kit Direct Drive Kingroon Titan E3D V6
Chuyển Ender 3 V2 Neo sang Direct Drive bằng kit Kingroon Titan + E3D V6 clone. Có lưu ý đảo dây pancake stepper, chỉnh VREF E stepper xuống 1V, dời X limit switch, PID tune và set E-steps ~398.
Mô tả

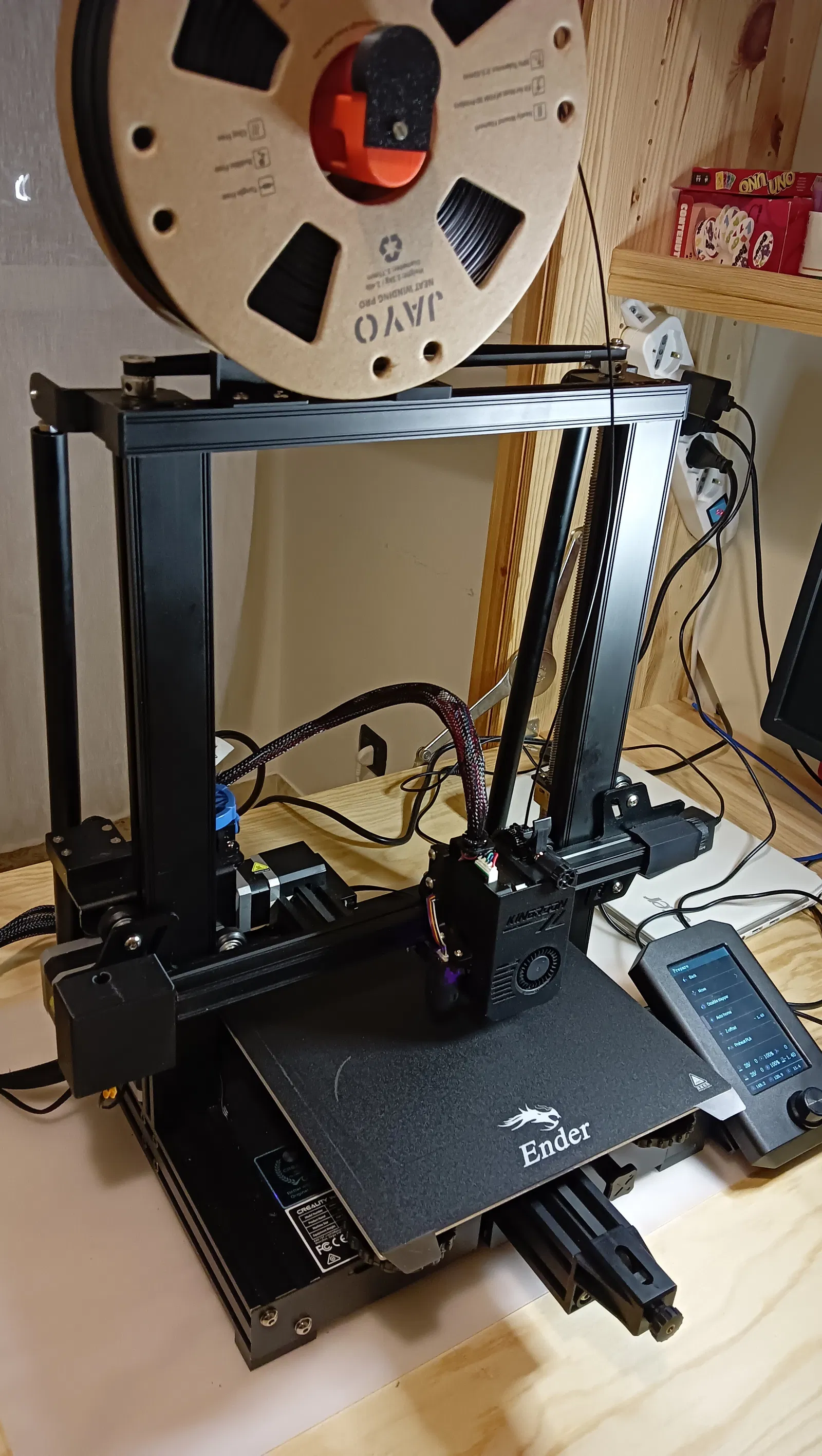

Đây là một bộ E3D V6 clone giá rẻ kèm Titan extruder, cấu hình Direct Drive, được gắn lên Ender 3 V2 Neo.
Mình bắt đầu với mấy lưu ý quan trọng:
-

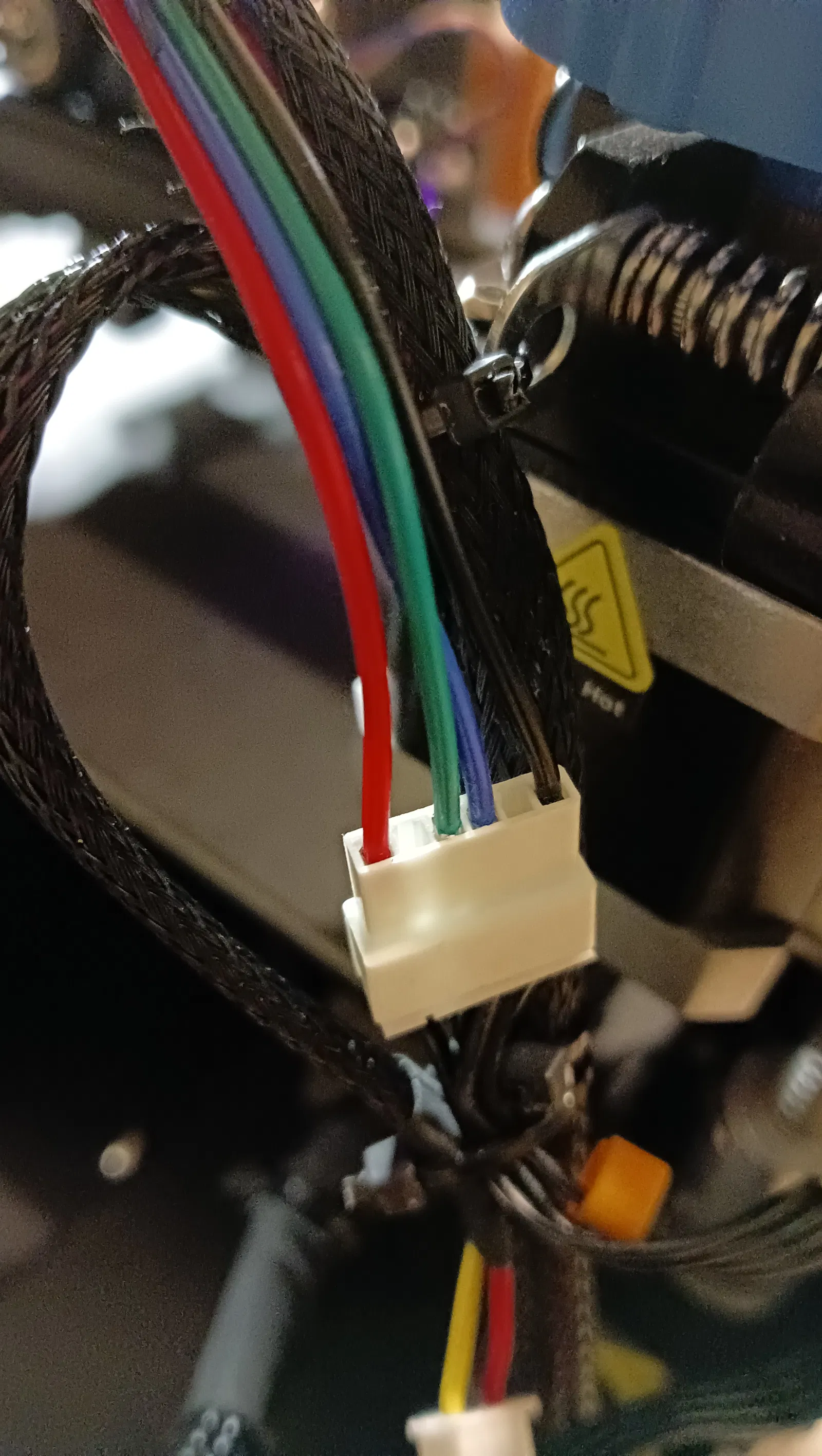

Để pancake stepper chạy được trên Ender 3 V2 Neo thì phải đảo 2 dây ở giữa của stepper (xem hình);
-
Điện áp VREF của E stepper phải giảm từ 1.38v xuống 1v, nếu không stepper sẽ quá nóng rồi hư.

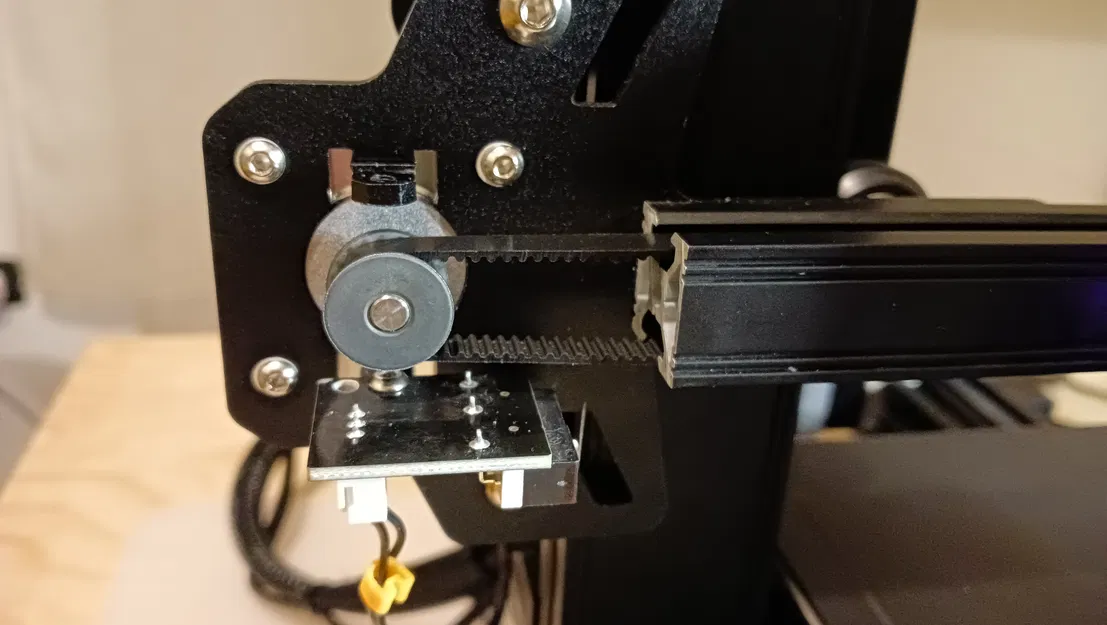

Như bạn thấy, công tắc hành trình X (X limit switch) đã được dời vị trí, và cần khoan lỗ 3mm cách mép phía sau đúng 10mm.

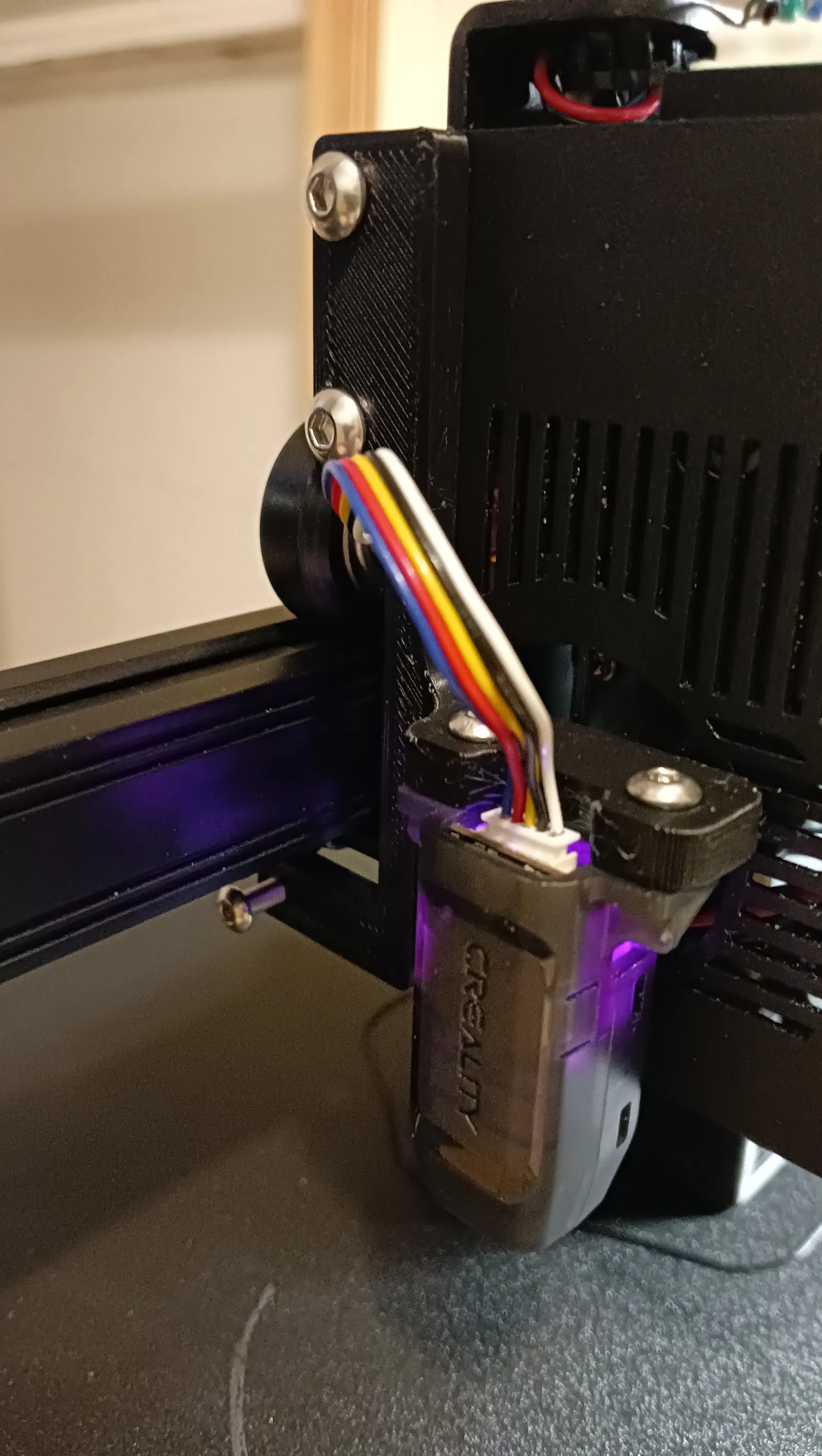

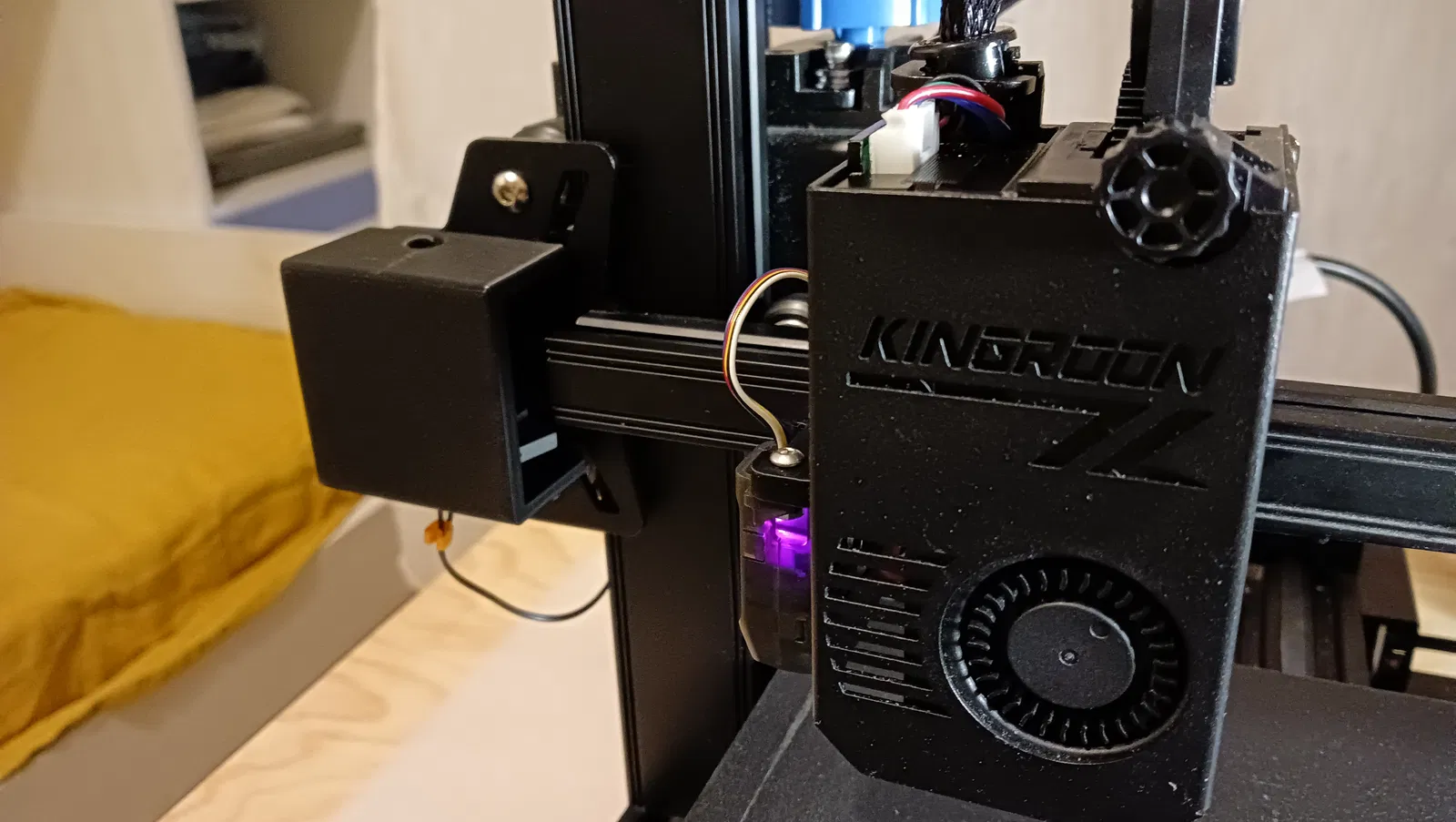

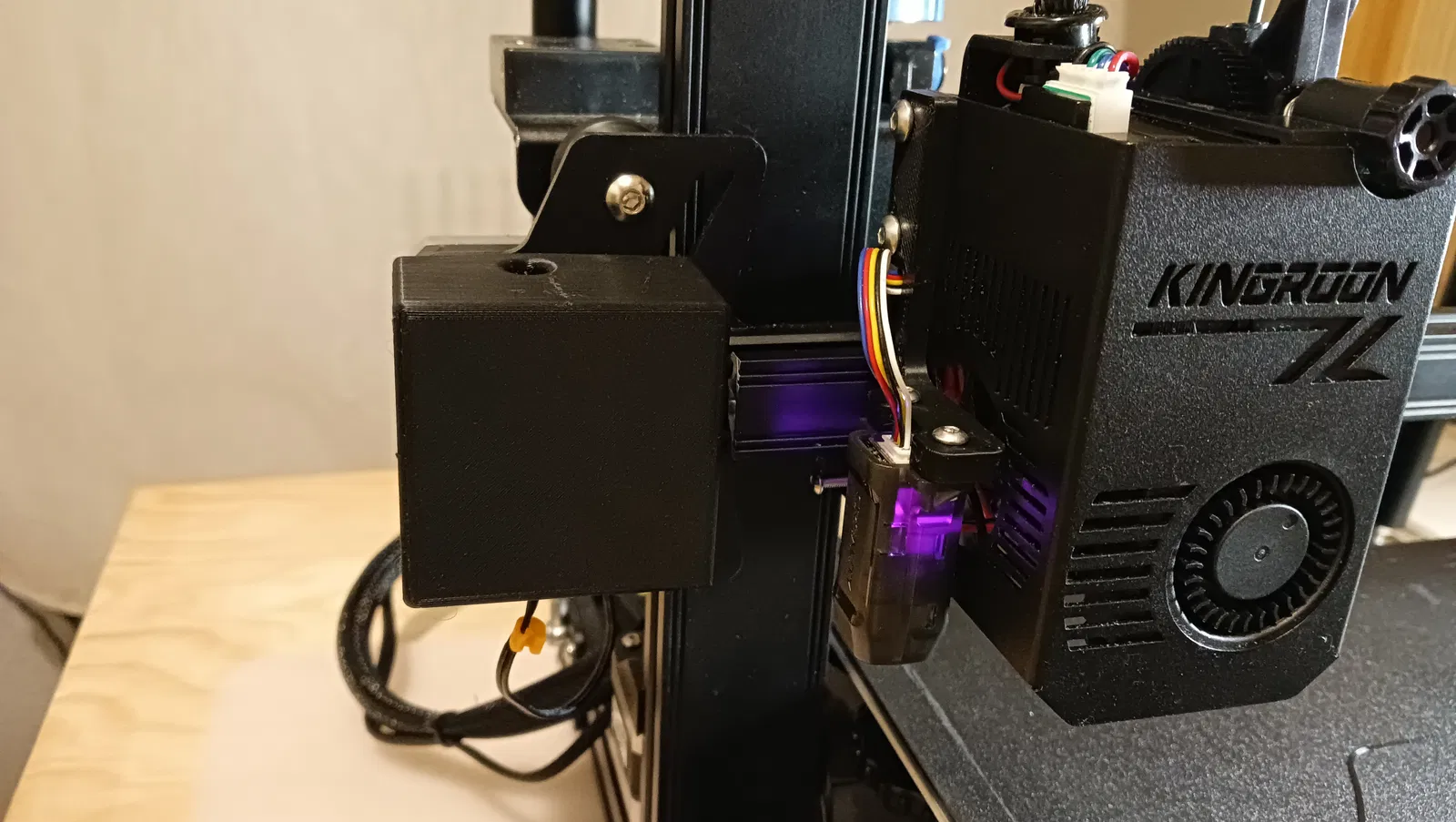

Cái bracket mình thiết kế vừa để gắn CR-Touch, vừa có một lỗ cho con ốc dùng để kích hoạt X limit switch. Nên in bằng PETG vì PLA hay bị mềm do nhiệt từ bed.
Dây đai X (X belt) zin bị ngắn, bạn phải làm dây mới.
E-steps cần set khoảng 398 +/- 2. Hãy cân chỉnh (tuning) E-steps.
Cần PID tuning để nhiệt độ ổn định.
Heat cartridge và thermistor zin vẫn có thể gắn vào heat block E3D.
Vùng in vẫn giữ được 220x220, nhưng kết quả in sẽ bị lệch khoảng 5–6mm về bên phải. Bạn có thể lấy lại toàn bộ vùng in bằng Pronterface với lệnh M206 X10 (hoặc X6) rồi M500 để lưu vĩnh viễn.
Trục Y không cần chỉnh gì.
Phải nói là chất lượng in tốt bất ngờ với món nâng cấp rẻ tiền này.
Bạn có thể mua ở đây:
Giờ máy mình thành Enderoon luôn.
