Volvo Front VVT Cam Seal Drift - Từ mẫu tham chiếu (9995718)

Tác giả evi1gasm_3585193

Lượt tải
10
Lượt thích
2
Lượt coi
90

File 1 2,4 MB

  • Volvo_VVT_Drift_1769815270.stlSTL · 2,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#206344
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Mình mượn từ bạn một bộ cam locking tool và VVT seal drift để làm job VVT hub + cam seal, nên tiện thể đo đạc rồi vẽ lại luôn. Đây nè! Gợi ý in với số walls cao (6 trở lên? Tới luôn, mình để 10) và infill cao. Nhiều walls sẽ tạo một vùng đặc quanh lỗ bu-lông ở giữa — chỗ này là phần chịu lực nhiều nhất.

Có thể cần scale bản in lên 1–2%. Mình đo trên món in ra thì lỗ giữa được 23.8mm, trong khi đồ thật là 24mm.

Để random seams cũng có thể giúp phần bên trong fit tốt hơn, tránh trường hợp seam bị lệch làm cấn ở đầu cam.

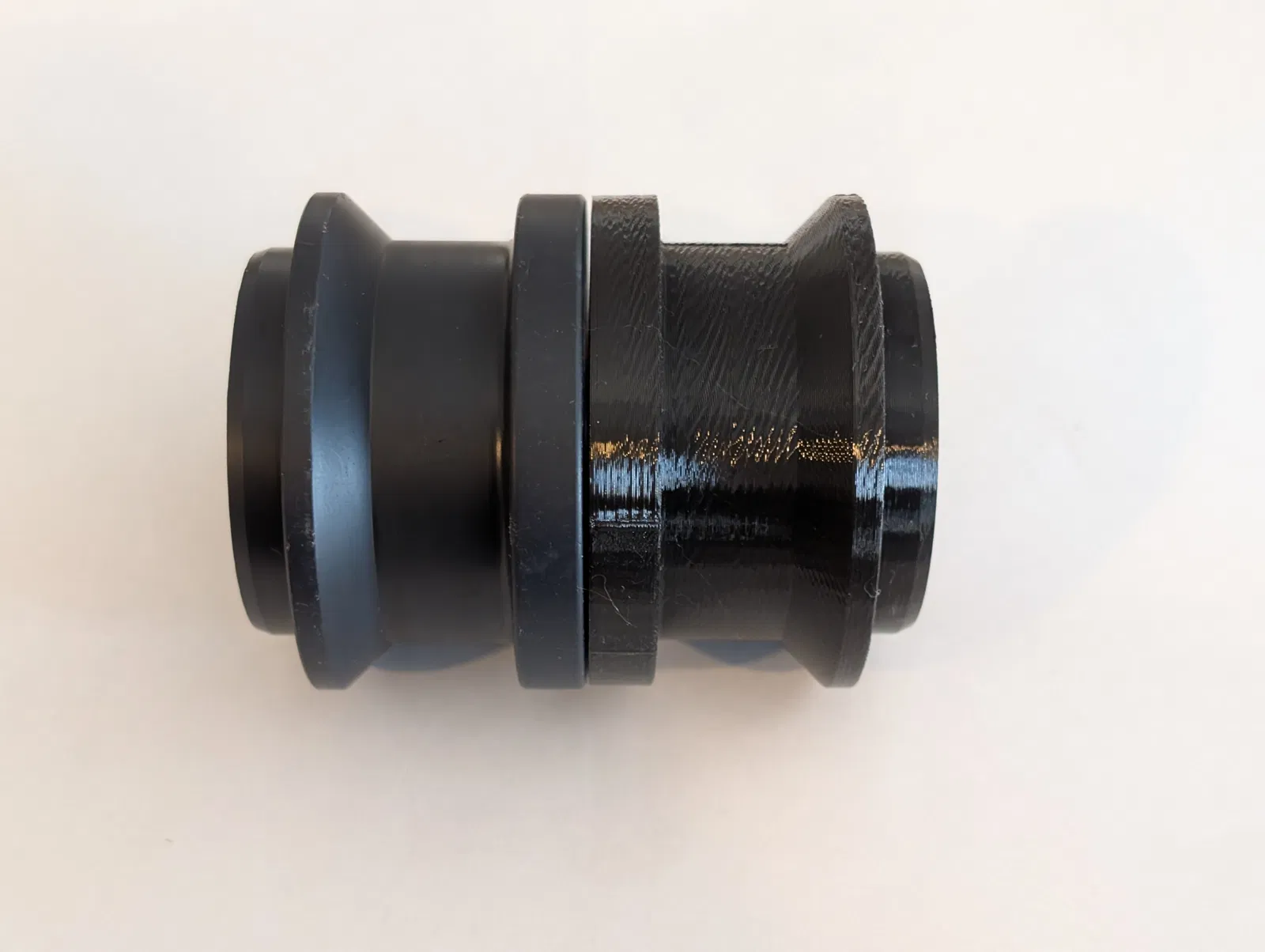

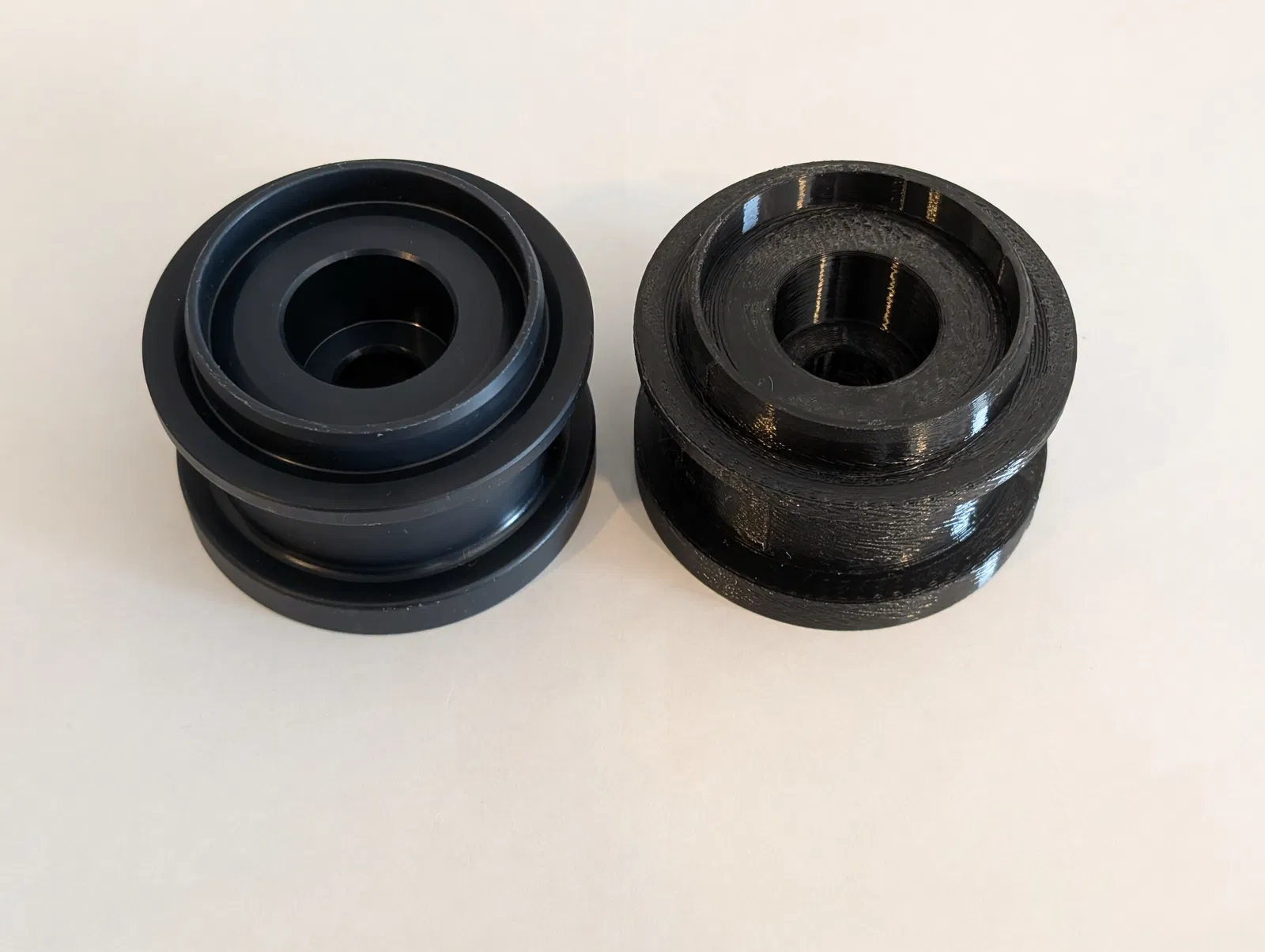

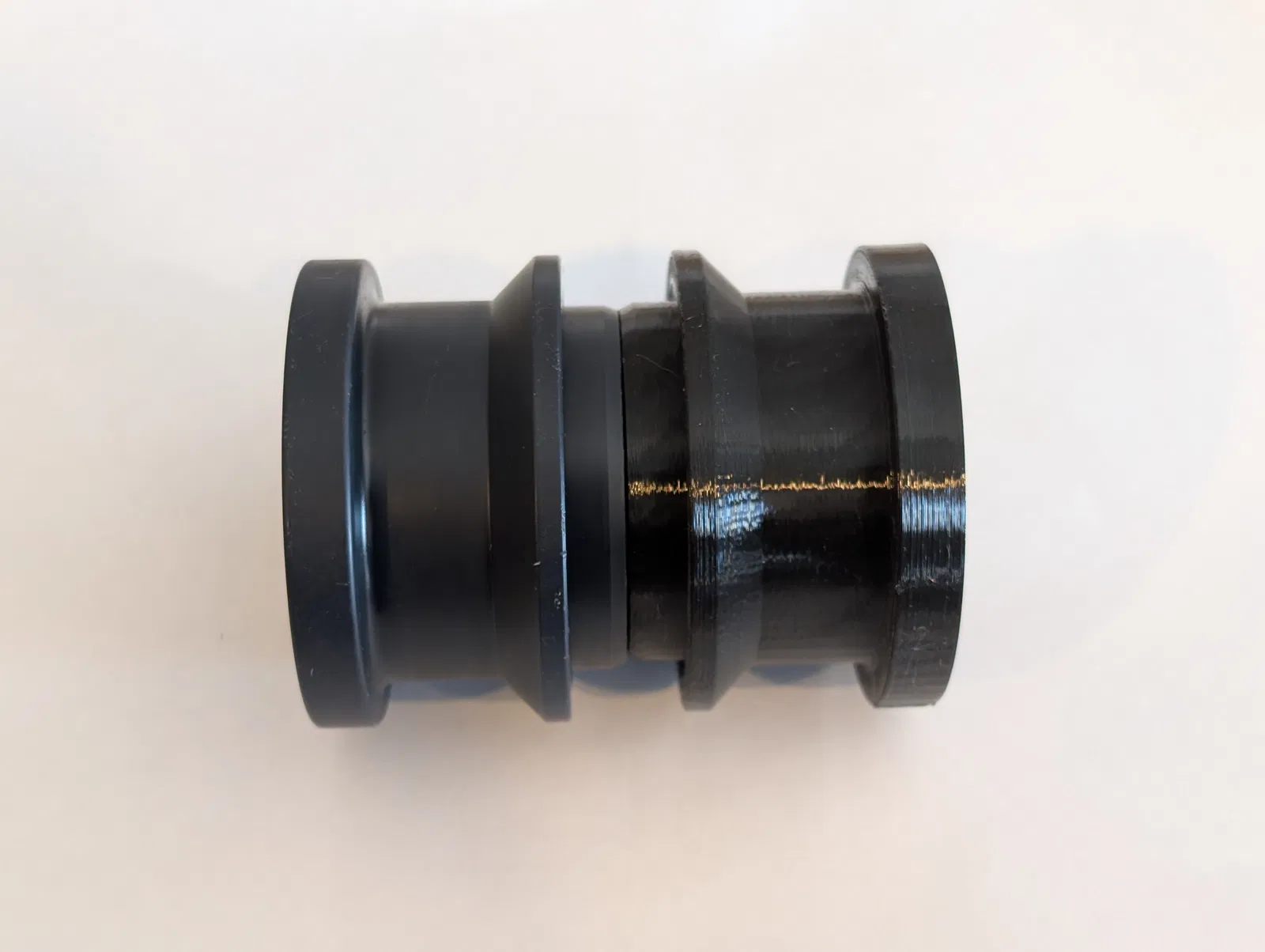

Hình chụp là đồ mình đo và vẽ lại ở bên trái, còn bản in ra ở bên phải.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
2,4 MB
File lớn nhất
2,4 MB
