Adapter dây NATO cho G-Shock GW6900 (G-Shock NATO Strap Adapter)

Tác giả soldering

Lượt tải
1
Lượt thích
1
Lượt coi
94

File 3 1,1 MB

  • g_shock_-_final_1769815057.stlSTL · 290,5 KB
  • g_shock_-_final_1769815058.3mf3MF · 762,7 KB
  • g_shock_-_final_1769815059.stepSTEP · 67,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

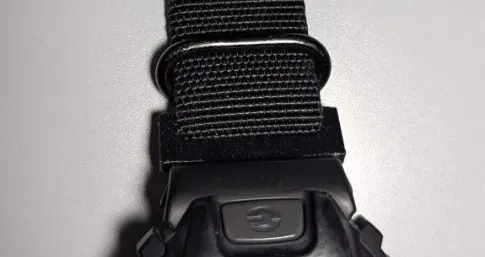

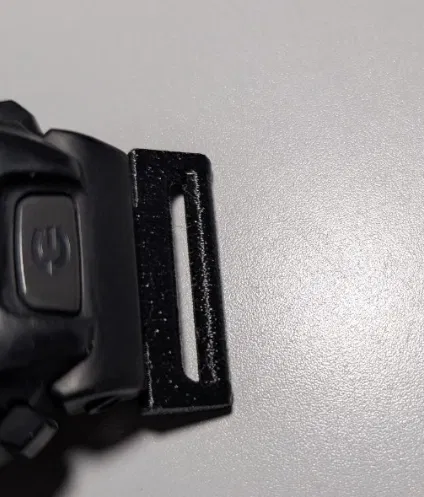

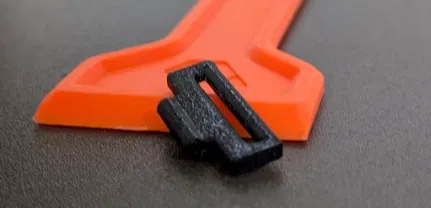

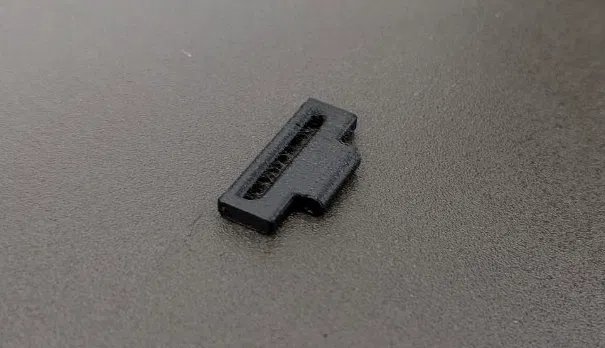

Một adapter để thay thế adapter nhựa resin dùng để nối dây NATO vải vào thân đồng hồ G-Shock GW6900.

Tôi làm cái này vì mấy mẫu khác tôi tìm được bị gãy sau một thời gian, nên tôi muốn tự dựng một phiên bản lớn hơn bằng CAD.

Kích thước/Tương thích

Nó vừa với GW6900 và dây NATO 24mm. Có thể cũng vừa với các mẫu đồng hồ khác, nhưng tôi không chắc.

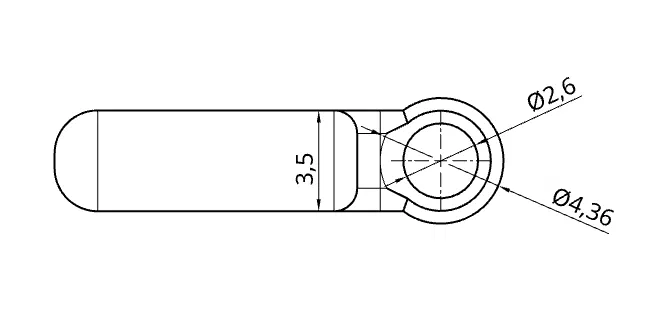

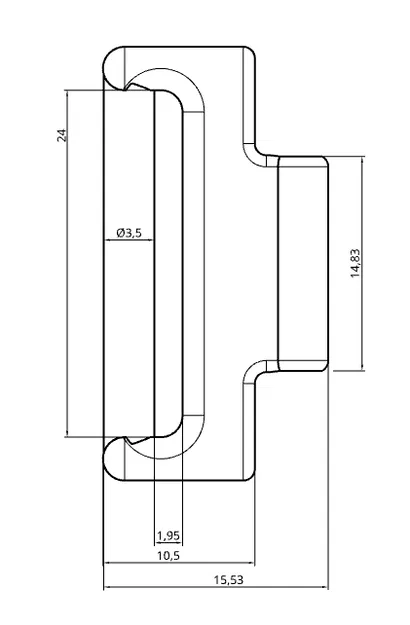

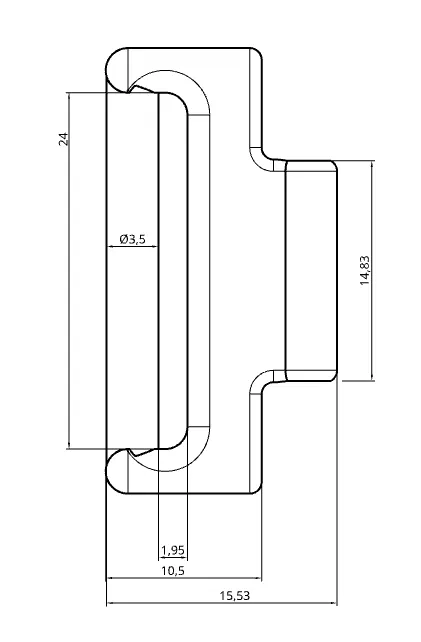

Chi tiết này nên vừa với dây NATO rộng tối đa 24mm. Phần G-Shock (chỗ lò xo giữ dây) nên rộng tối đa 14mm. Chốt lò xo (spring bar) nên nhỏ hơn 2.6mm.

Cài đặt in

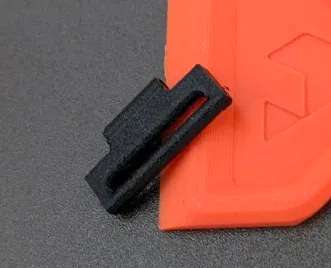

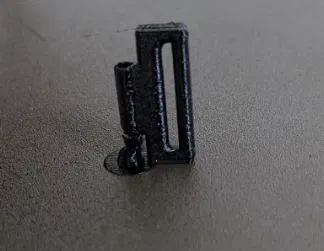

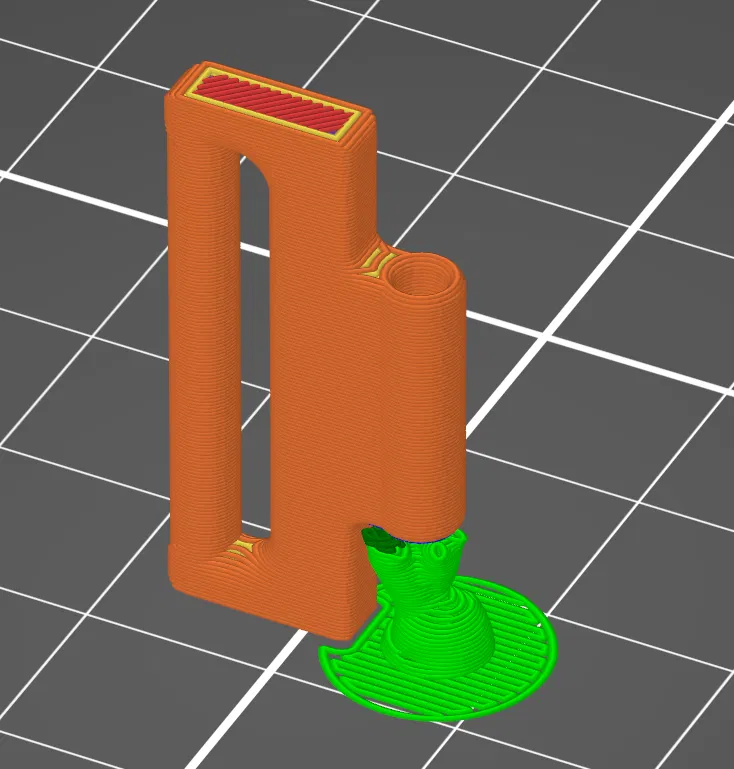

Tôi in bằng TPU và infill 100%. In dựng đứng để phần vòng nối với chốt lò xo chắc hơn, vì vậy sẽ cần một ít supports. Phần vòm không cần supports vì overhang ngắn. Tôi đã “paint” vùng vòm để chặn supports.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstepstl
Số file mô hình
3
Tổng dung lượng
1,1 MB
File lớn nhất
762,7 KB
