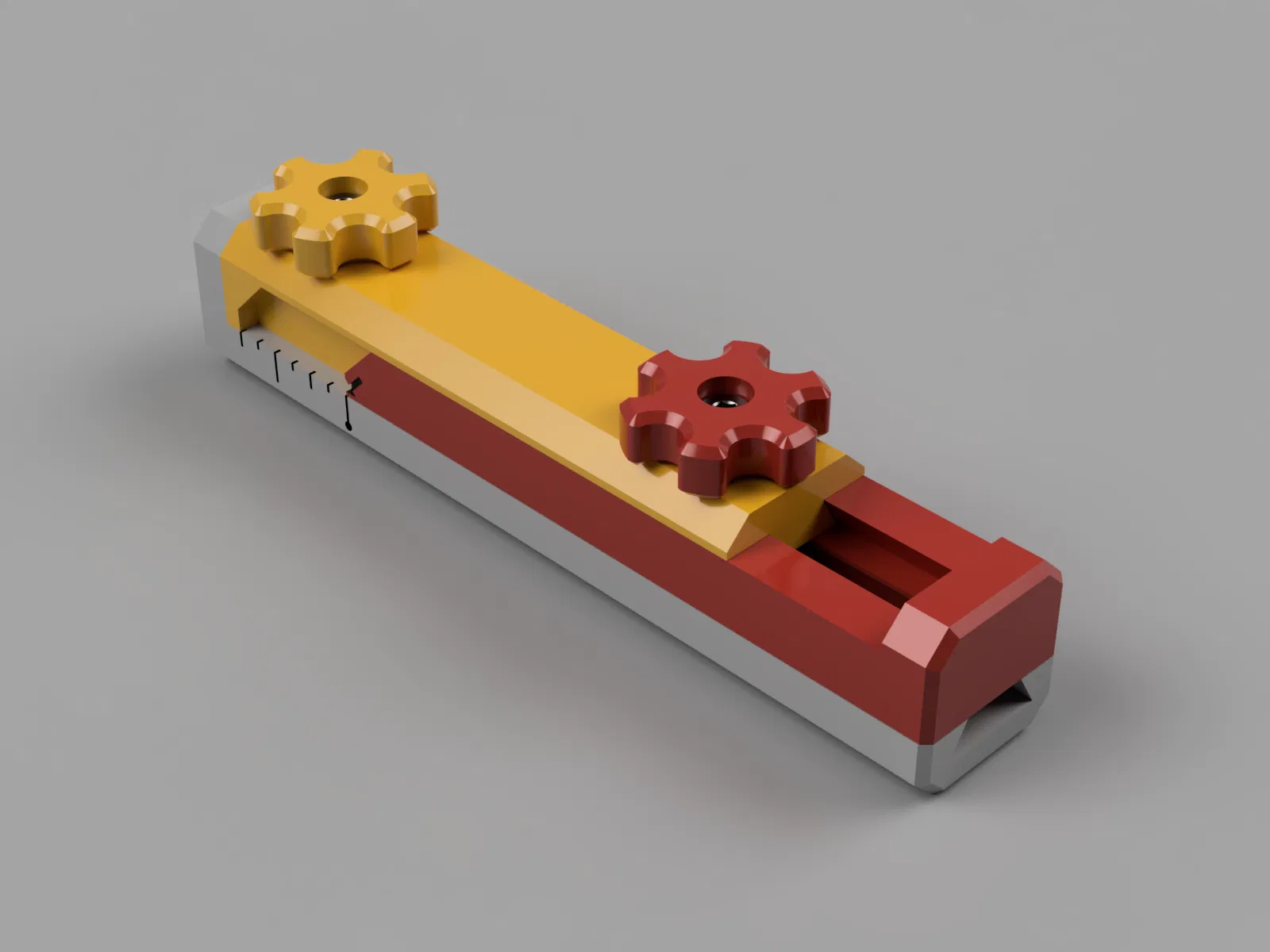

Kerfsetter Mini

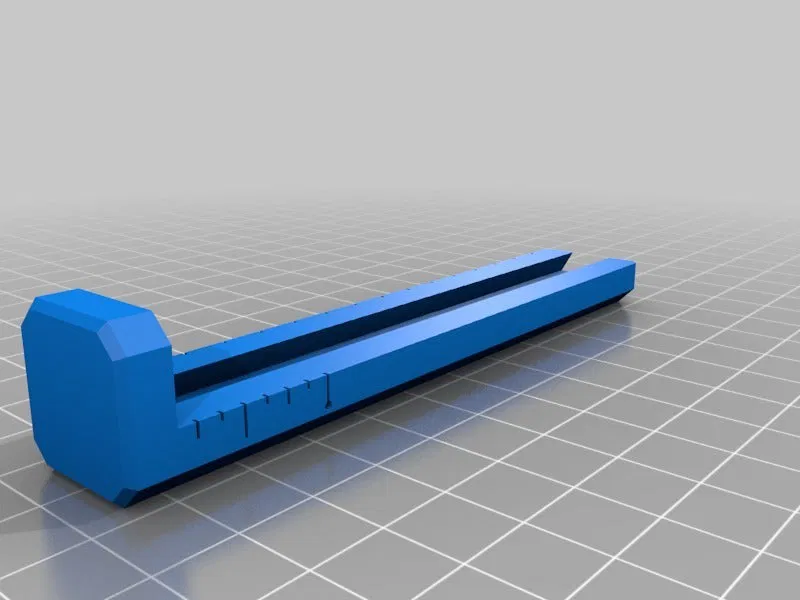

Phiên bản của mình về món dụng cụ đang rất phổ biến này để tạo rabbet và dado bằng table saw một cách dễ dàng và chính xác. Mình có thêm vạch chia ở mỗi bên cho kerf ước tính và bề rộng phôi; mấy vạch này chỉ nên dùng để tham khảo thôi, vì dù sao đây cũng là 3D printing mà.

Thiết kế tối ưu để in không cần supports (có thể bạn sẽ phải xoay một trong các chi tiết; mình nghĩ mình đã không upload đúng hướng in, nhưng nhìn chung vẫn in rất dễ).

Bạn chỉ cần 3 loại phần cứng. Mình cố gắng chọn các món mà nhiều anh em chơi 3D printer thường có sẵn. Link Amazon ở dưới; lưu ý đây là affiliate links—nếu bạn muốn ủng hộ công sức của mình thì quá tốt, còn không thì cũng ok ;o)

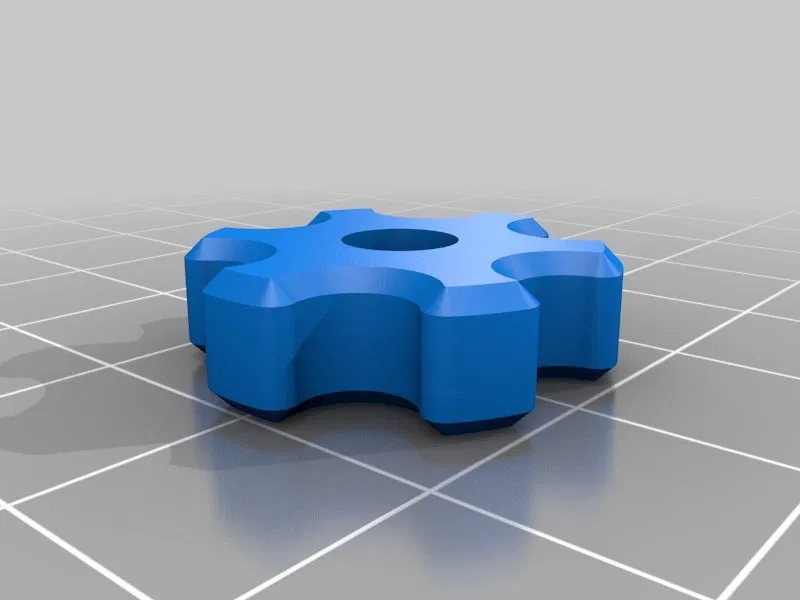

Ngoài ra bạn cần một mỏ hàn để gắn heated insert. Phần bolt trong núm vặn thì mình dùng epoxy để giữ (đúng là hơi lười, nhưng thật ra nhìn cũng khá đẹp nếu bạn đổ epoxy trong suốt cho đầy lỗ lên tới mặt trên của bolt).

• 1 bộ mỗi loại bulong M3 20mm và M3 12mm
• 2 cái M3 heated inserts
• Epoxy

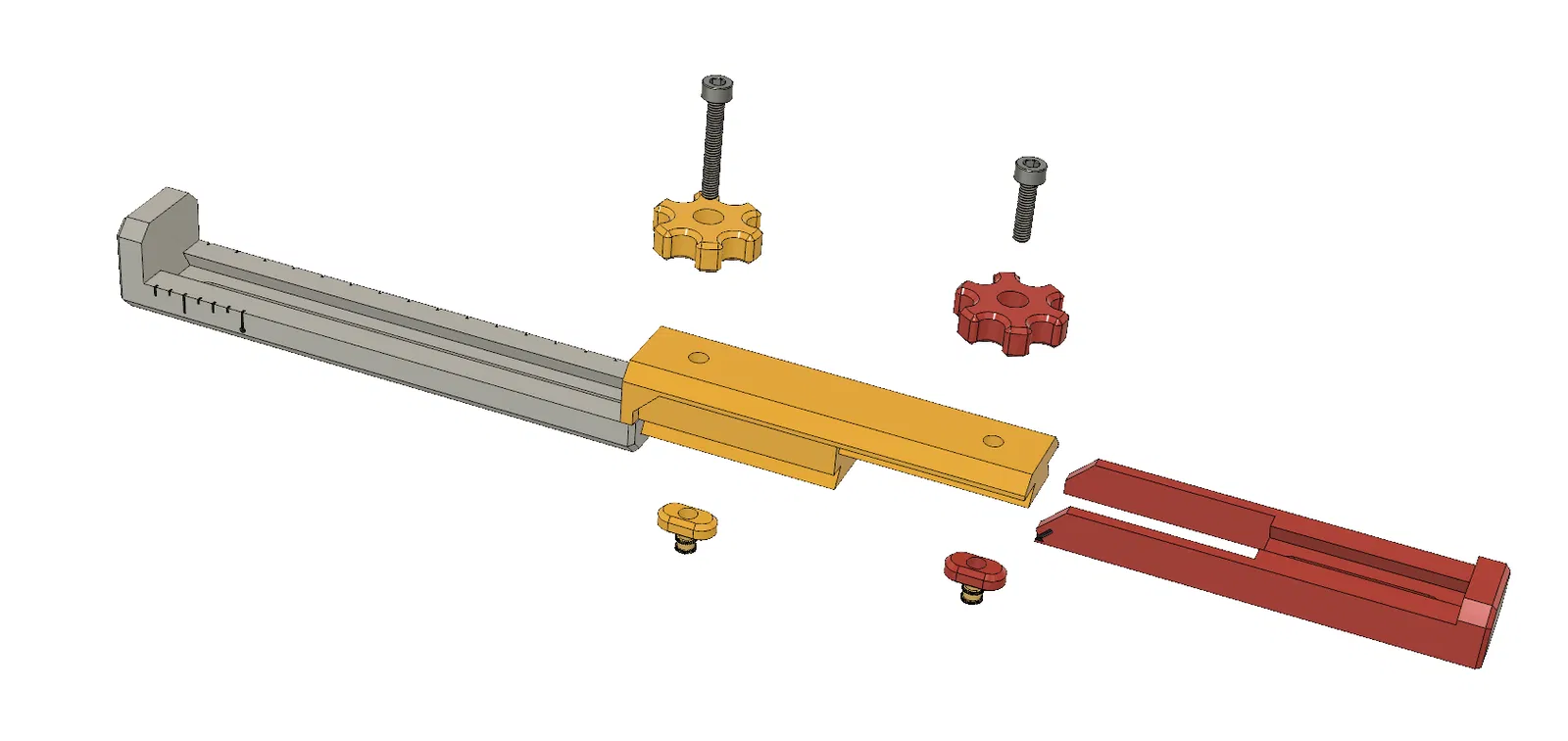

  Xem hình lắp ráp đính kèm, chắc là nhìn vào sẽ hiểu ngay. Ngoài ra thiết kế được tham số hoá khá nhiều; file thiết kế Fusion 360 cũng có đính kèm nếu bạn muốn chỉnh sửa.

Print instructions

Category: Hand Tools Print Settings

Printer Brand: MK3

Printer: Prusa i3

Rafts: No

Supports: No

Resolution: .2

Infill: 25%

Filament: Generic PLA
